Product Description
Detail Produk

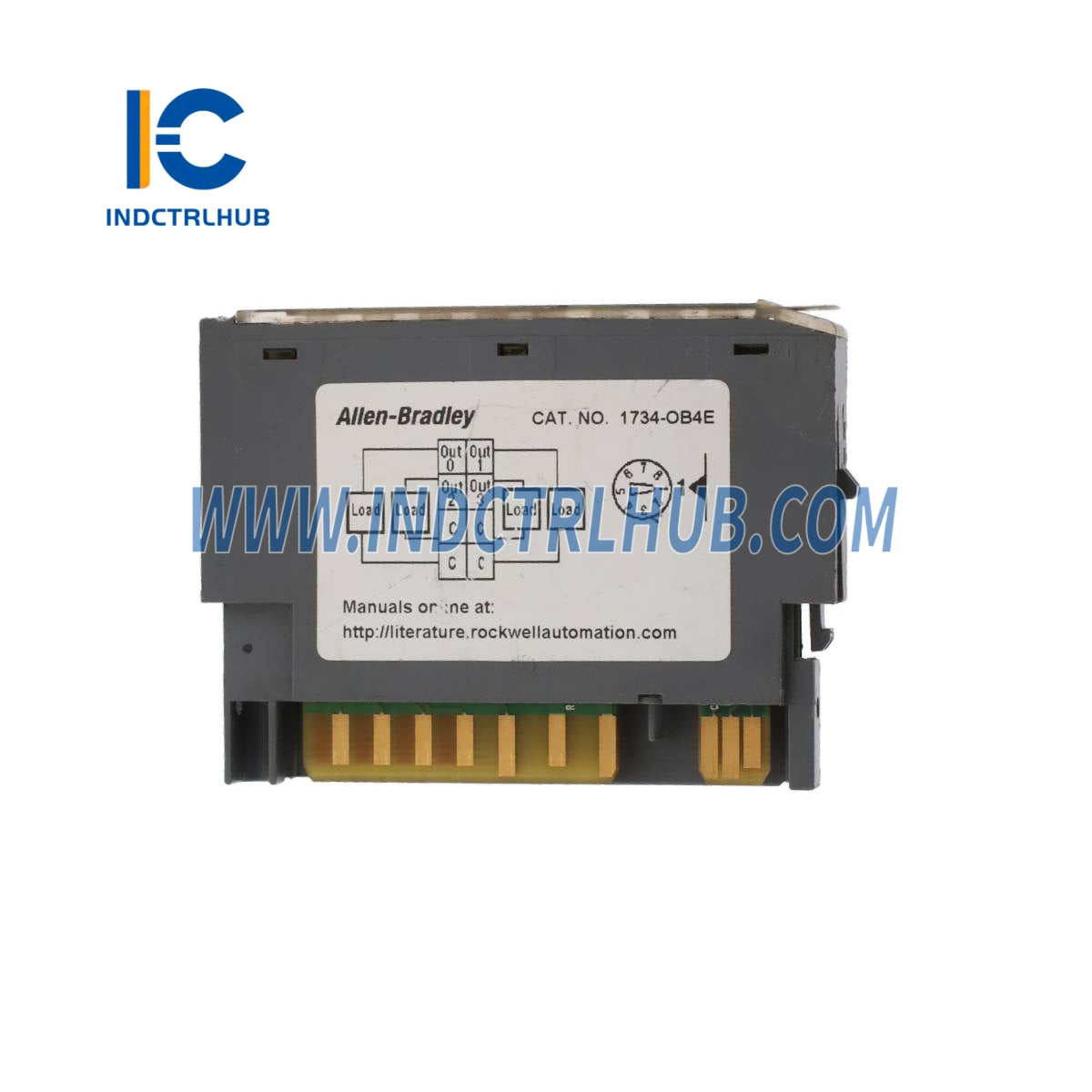

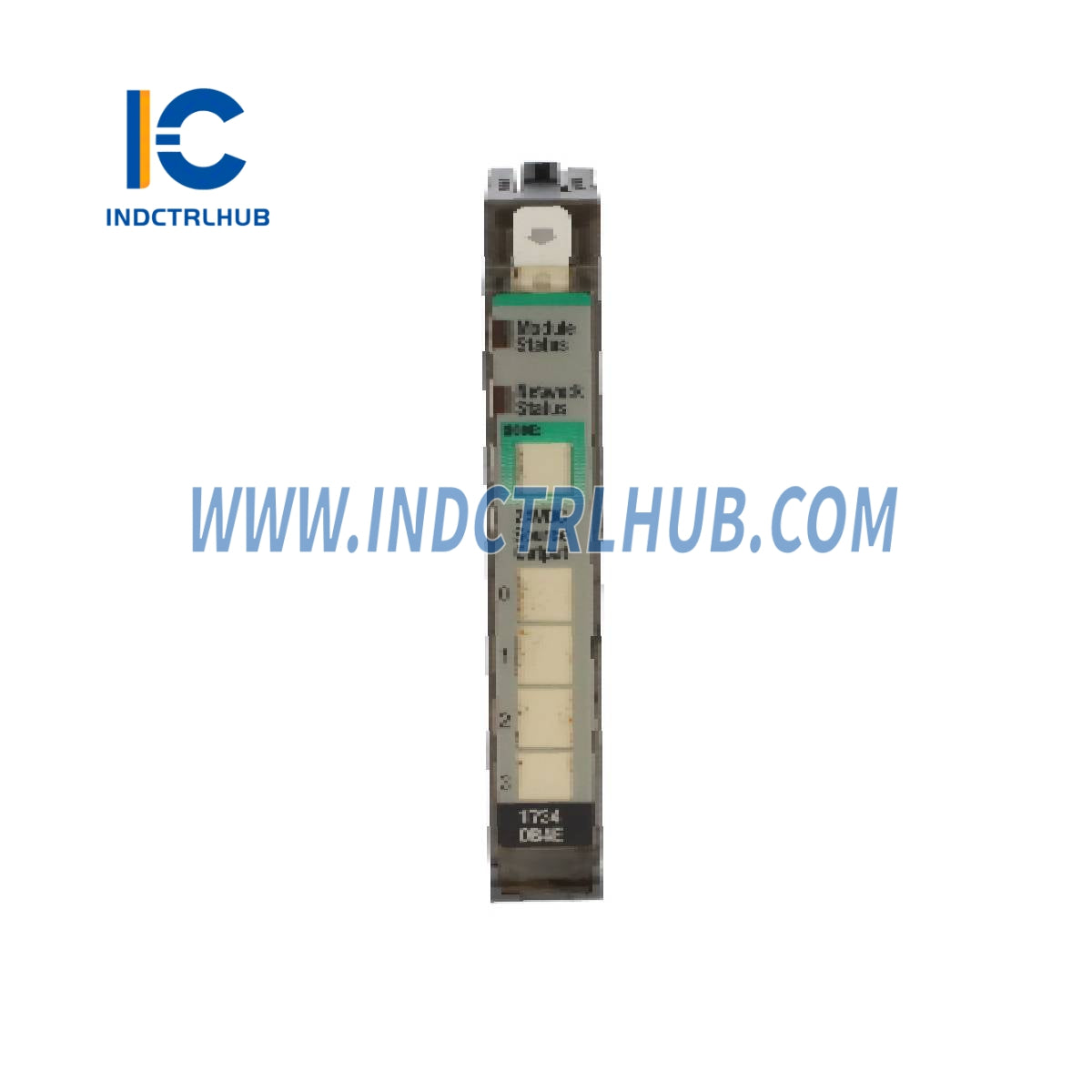

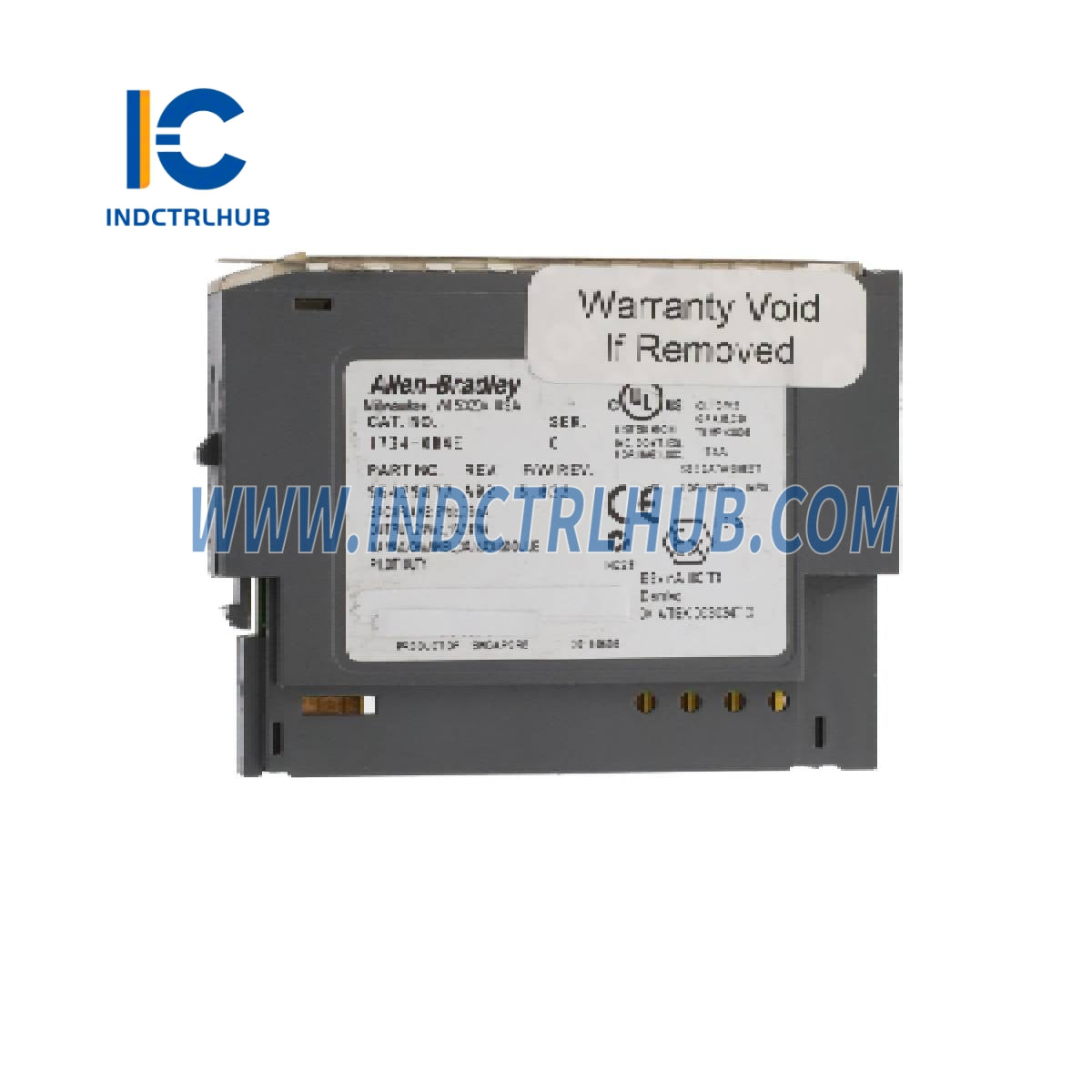

Produsen: Allen-Bradley
Model/Nomor Bagian: 1734-OB4E
Deskripsi: Modul Output Digital 4-Titik POINT I/O
Spesifikasi
Spesifikasi Keluaran
|
Atribut |
1734-OB4E |
|---|---|
|
Jumlah Output |
4 (1 kelompok dari 4), tidak terisolasi, pengadaan |
|
Tegangan Aktif |
Min: 10V DC / Nom: 24V DC / Max: 28.8V DC |
|
Tegangan Jatuh Dalam Keadaan Aktif (Maks) |
Tegangan DC 0,2V |
|
Arus On-State (Min, per Saluran) |
1,0 mA |
|
Kebocoran Off-State (Maks) |
0,5 mA pada tegangan 28,8 VDC |
|
Tunda Sinyal Keluaran (Maks) |
Off ke On: 0,1 ms / On ke Off: 0,1 ms |
|
Rating Arus Keluaran (Per Keluaran) |
1.0 Sebuah |
|
Rating Arus Keluaran (Maks, Per Modul) |
3.0 Sebuah |
|
Arus Lonjakan |
2 A selama 10 ms, dapat diulang setiap 3 s |
Indikator
|
Jenis |
1734-OB4E |
|---|---|
|
Status Keluaran |
4 LED kuning |
|
Kesalahan Keluaran |
4 LED merah |
|
Status Modul/Jaringan |
2 LED hijau/merah |
Spesifikasi Umum
|
Atribut |
1734-OB4E |
|---|---|
|
Torsi Sekrup Dasar Terminal |
0,8 N•m (7 lb•inci) |
|
Lokasi Modul |
rangkaian dasar kabel 1734-TB atau 1734-TBS |
|
POINTBus™ Saat Ini (Maks) |
75 mA pada tegangan 5VDC |
|
Dissipasi Daya (Maks @ 28.8V DC) |
1,2 inci |
|
Dissipasi Termal (Maks @ 28.8V DC) |
4,1 BTU/jam |
|
Tegangan Isolasi |
50V kontinu, Isolasi Diperkuat (Uji tipe @ 2500V DC selama 60s, sisi lapangan ke sistem) |
|
Tegangan Catu Daya DC Eksternal |
Tegangan nominal: 24V DC |
|
Rentang Tegangan Daya DC Eksternal |
Tegangan 10…28,8V DC |
|
Arus Catu Daya DC Eksternal |
16mA |
|
Kategori Pengkabelan |
2 – pada port sinyal |
|
Ukuran Kawat |
Ditentukan oleh terminal block yang terpasang |
|
Berat (Perkiraan) |
33,17 gram (1,17 ons) |
|
Rating Tipe Penutup |
Tidak ada (gaya terbuka) |
|
Kode Suhu Amerika Utara |
T4A |
|
Kode Temperatur UKEX/ATEX |
T4 |
|
Kode Suhu IECEx |
T4 |
Dimensi Fisik
|
Atribut |
1734-OB4E |
|---|---|
|
Dimensi (T x L x D) |
56,0 x 12,0 x 75,5 mm (2,21 x 0,47 x 2,97 in.) |
