Product Description
Detail Produk

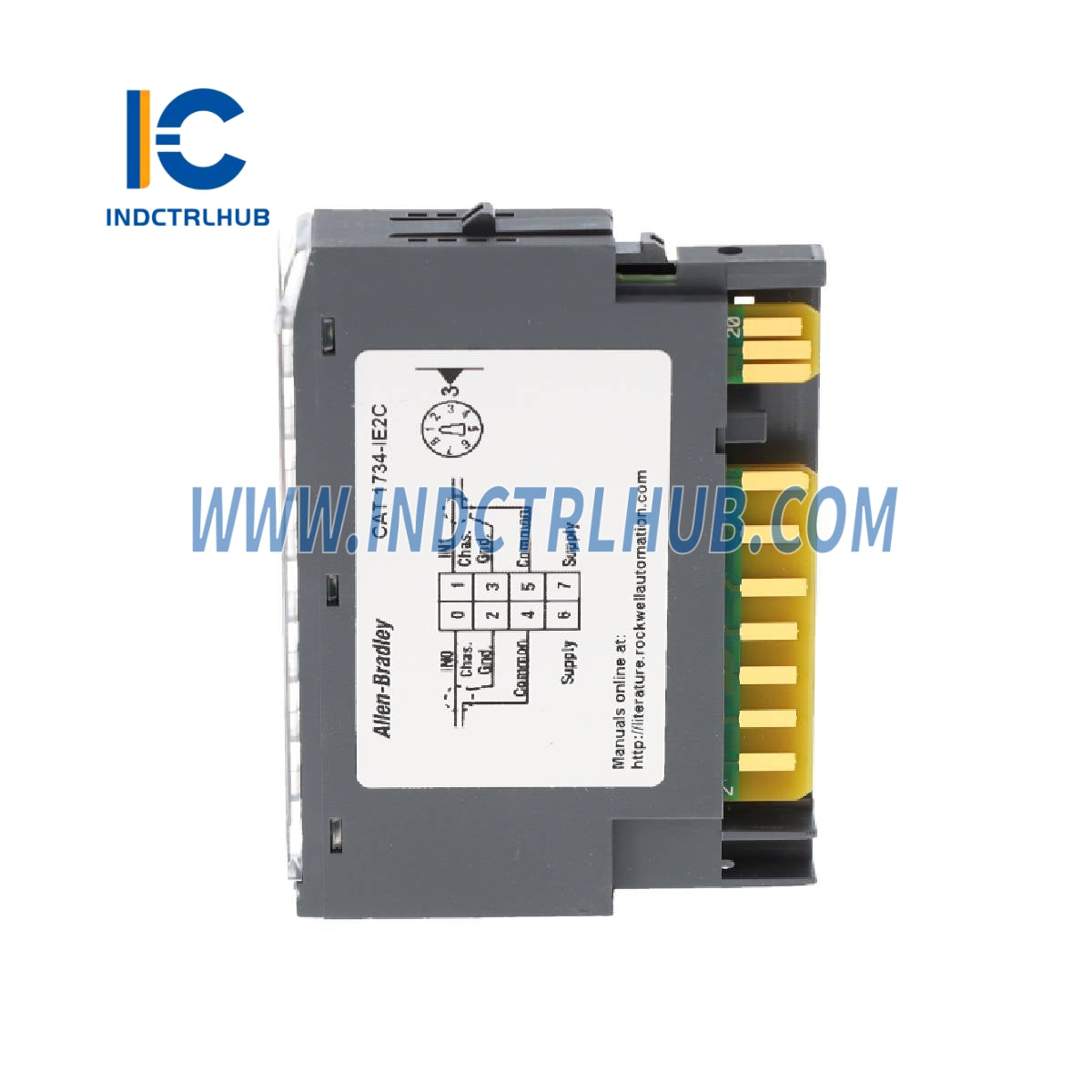

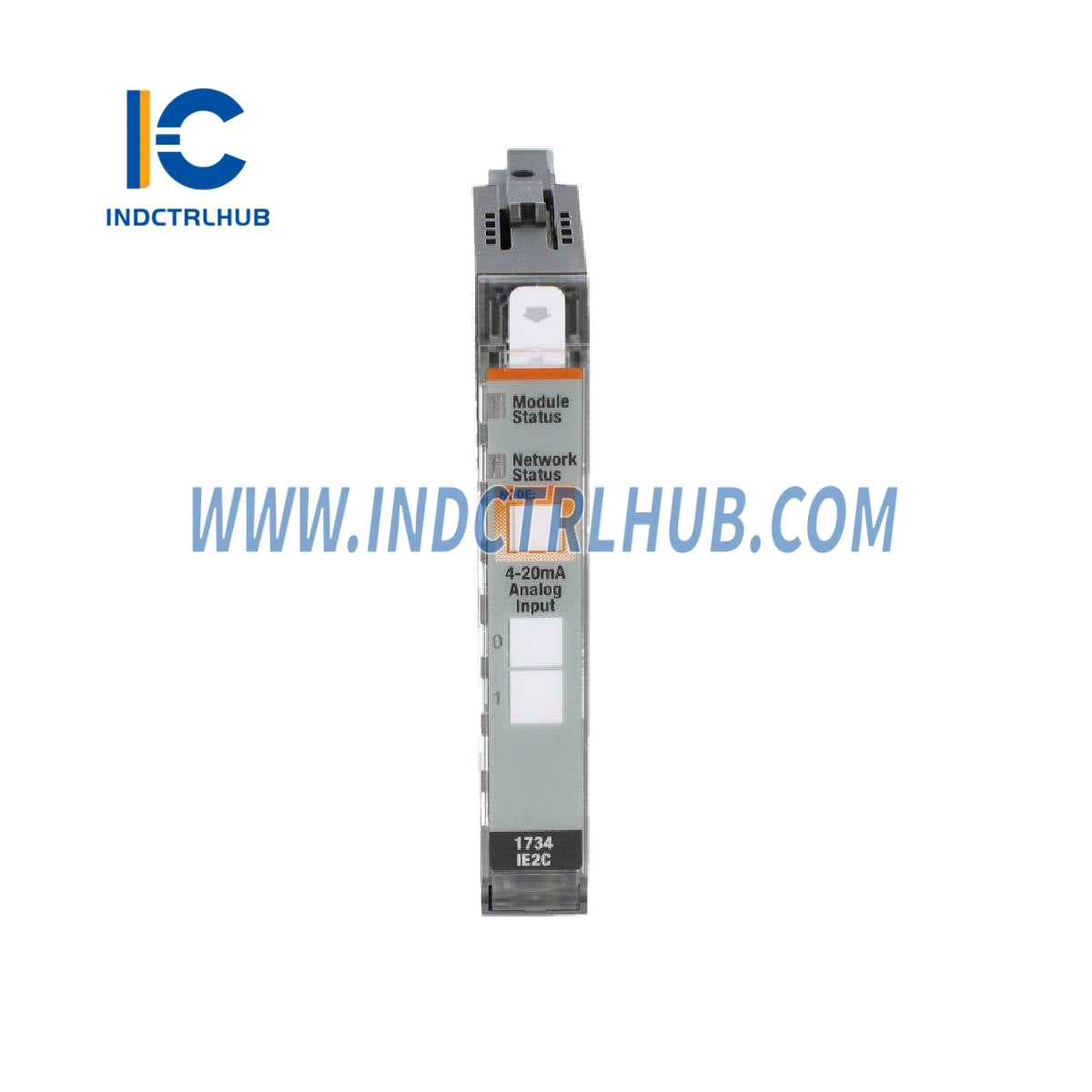

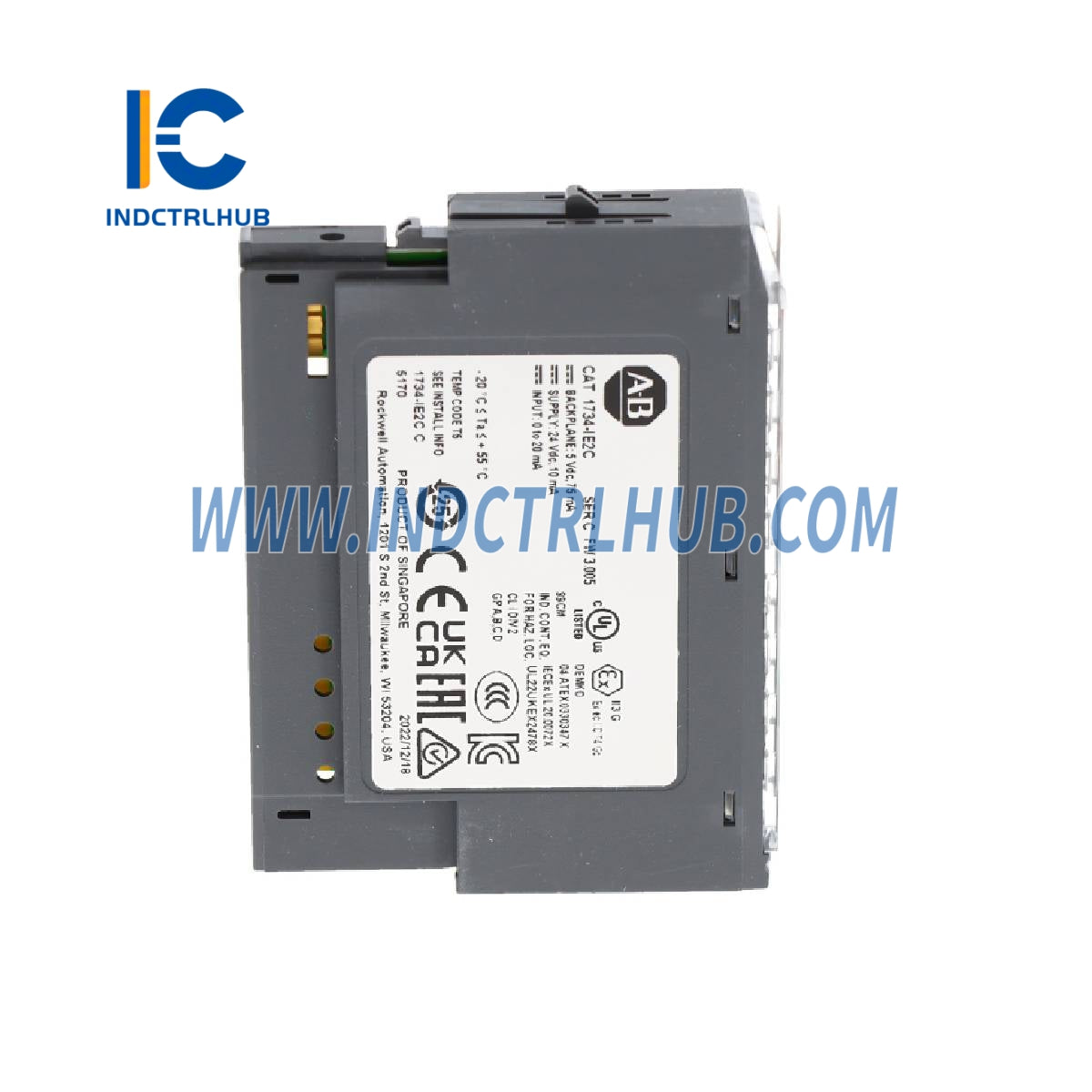

Produsen: Allen-Bradley
Model/Nomor Bagian: 1734-IE2C
Deskripsi: MODULE INPUT ANALOG 2-TITIK POINT I/O
Spesifikasi Input
|
Atribut |
1734-IE2C (Input Arus) |
|---|---|
|
Jumlah Input |
2 single-ended, non-isolated (arus) |
|
Resolusi |
16 bit (0…21 mA) / 0,32 µA/knt |
|
Rentang Masukan |
4…20 mA, 0…20 mA |
|
Ketepatan (25 derajat celcius) |
0,1% Skala Penuh |
|
Drift Akurasi (Suhu) |
30 ppm/°C |
|
Impedansi Masukan |
60 Ω |
|
Resistansi Masukan |
60 Ω |
|
Tingkat Pembaruan Input |
120 ms (50 Hz), 100 ms (60 Hz), 24 ms (250 Hz), 12 ms (500 Hz) |
|
Respons Langkah Input |
80 ms (50 Hz), 70 ms (60 Hz), 16 ms (250 Hz), 8 ms (500 Hz) |
|
Jenis Konversi |
Delta Sigmoid |
|
Rasio Penolakan Mode Umum |
120dB |
|
Rasio Penolakan Mode Normal |
-60dB |
|
Beban Maksimum Lebih |
Dilindungi dari kesalahan hingga 28,8V DC |
|
Kalibrasi |
Dikalibrasi pabrik |
Spesifikasi Umum
|
Atribut |
Spesifikasi |
|---|---|
|
Pangkalan Terminal |
1734-TB, 1734-TBS, 1734-TOP, atau 1734-TOPS |
|
Torsi Sekrup Dasar Terminal |
0,6 N•m (7 lb•inci) |
|
Indikator (Sisi Logika) |
1 hijau/merah – Status modul, 1 hijau/merah – Status jaringan, 2 hijau/merah – Status input |
|
Posisi Sakelar Kunci |
3 |
|
POINTBus™ Saat Ini (Maks.) |
75 mA pada tegangan 5VDC |
|
Dissipasi Daya (Maks.) |
0,6W pada tegangan 28,8V DC |
|
Dissipasi Termal (Maks.) |
2,0 BTU/jam @ 28,8V DC |
|
Tegangan Isolasi |
50V kontinu (tanpa isolasi antara saluran), diuji hingga 2550V DC selama 60 detik |
Daya DC Eksternal
|
Atribut |
1734-IE2C |
|---|---|
|
Tegangan Pasokan (Nom.) |
Tegangan DC 24V |
|
Rentang Tegangan |
Tegangan 10…28,8V DC |
|
Pasokan Saat Ini |
10 mA pada tegangan 24 VDC |
Spesifikasi Fisik
|
Atribut |
Spesifikasi |
|---|---|
|
Dimensi (T x L x D) |
56 x 12 x 75,5 mm (2,21 x 0,47 x 2,97 in.) |
|
Berat (Perkiraan) |
33 gram (1,16 ons) |
