Product Description

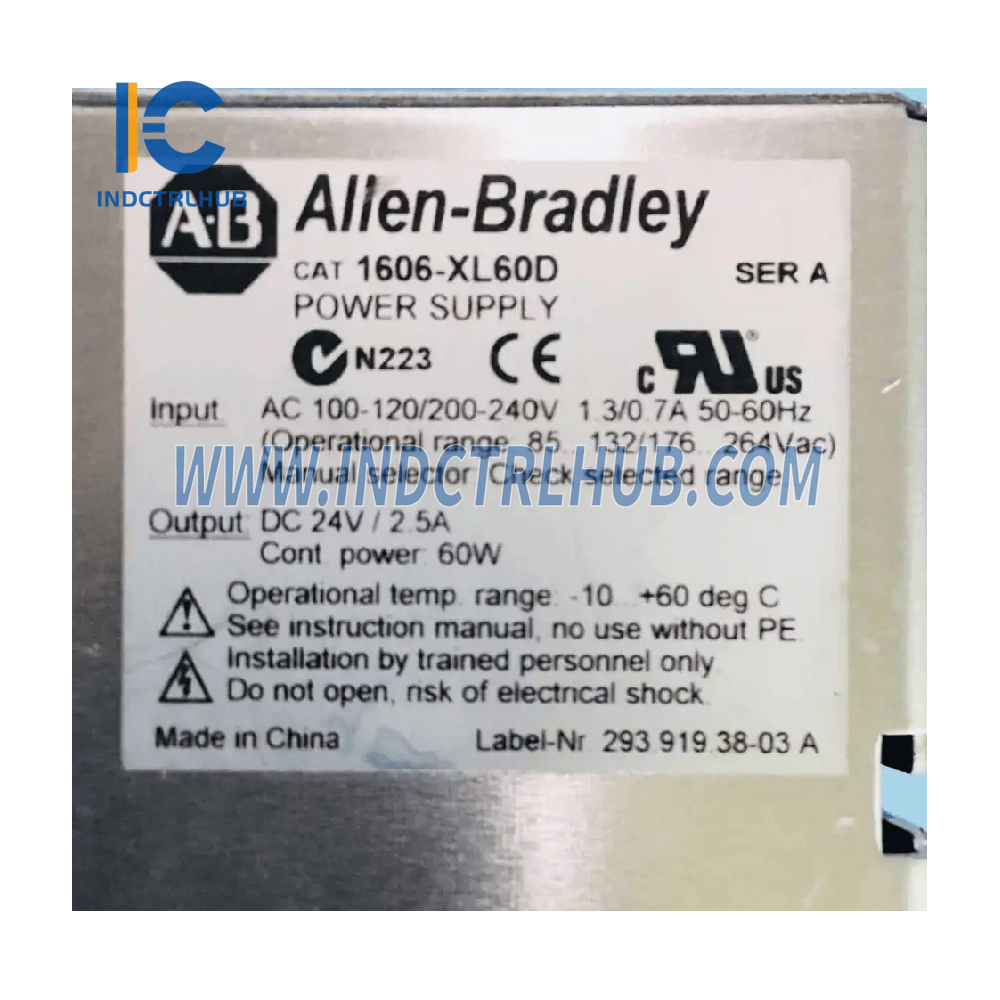

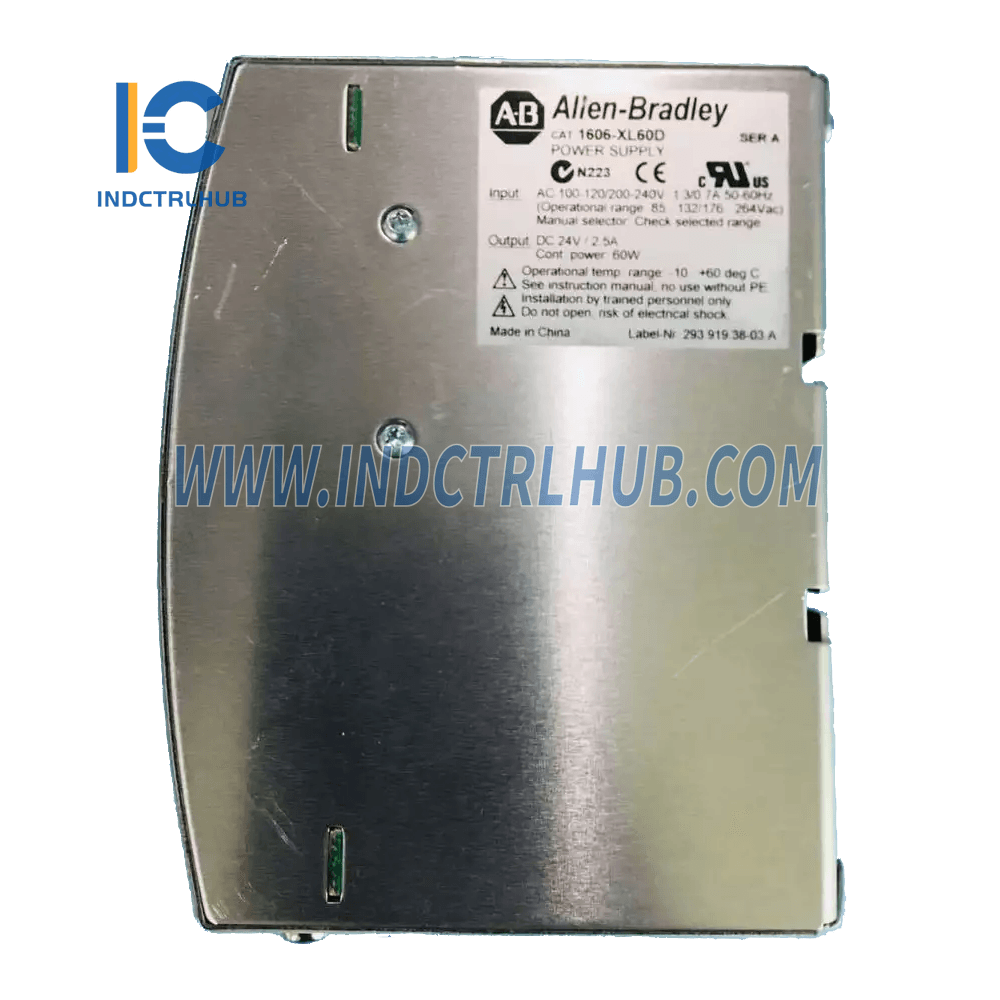

Allen-Bradley Power Supply XL 60 W (Model: 1606-XL60D)
Produsen: Allen-Bradley
Model/Nomor Bagian: 1606-XL60D
Deskripsi: Power Supply XL 60 W
Spesifikasi Umum:
| Atribut |
Spesifikasi |
| Efisiensi |
87,5% (tipikal pada 230 V AC, 24V/2,5A) |
| Arus Masuk |
25 A (tipikal pada 264 V AC, start dingin) |
| Waktu Penahanan |
>20 ms pada 196 V AC, 24V/2.5A |
| MTBF (Mean Time Before Failure) |
740.000 jam (pada 40°C, SN 29500) |
| Siklus Hidup (Elektrolitik) |
Kapasitor elektrolitik Longlife, yang ditentukan untuk +105°C |
| Penundaan Startup |
0,1 d (umum) |
| Waktu Naik |
5...20 ms (tergantung pada beban) |
| Perilaku Kelebihan Beban |
Arus beban tinggi (hingga 1,5 x INom) dengan pengurangan bertahap pada Vout |
Spesifikasi Masukan:
| Atribut |
Spesifikasi |
| Tegangan Masukan |
AC 100–120V atau 200–240V (dapat dipilih), 47–63 Hz |
| Arus Masukan |
<1,3 A (posisi 115V), <0,7 A (posisi 230V) |
| Arus Masukan DC (Output Terbuka) |
5,3 mA pada 110 V DC, 3,9 mA pada 300 V DC |
| Input Jangkauan Luas |
95–264 V AC (posisi saklar 230V) |
| Fusible Masukan (Direkomendasikan) |
10 Sekering lambat (HBC) atau pelindung 1492SPU1C100 |
Spesifikasi Listrik:
| Atribut |
Spesifikasi |
| Tegangan Keluaran |
24V DC +5% / -1% (12V tersedia atas permintaan) |
| Riak / Kebisingan |
<25 mVpp (lebar pita 20 MHz, pengukuran 50 Ω) |
| Pengaturan Tegangan |
Lebih baik dari 2% secara keseluruhan |
| Kekuatan Kembali Kekebalan |
26V |
| Daya Keluaran |
60W |
| Penekanan Kebisingan Keluaran |
EMI yang dipancarkan di bawah EN50081-1 |
| Perlindungan Beban Berlebih |
Ya (tidak ada pemutusan, pengurangan output secara bertahap) |
| Perlindungan Overvoltage |
Ya (umumnya 32V) |
Spesifikasi Mekanis:
| Atribut |
Spesifikasi |
| Dimensi Perumahan |
49 mm x 124 mm x 102 mm |
| Berat |
460 gram |
| Jenis Pemasangan |
Dapat dipasang pada rel DIN |
| Ruang Gratis untuk Ventilasi |
25 mm disarankan di atas/bawah, 10 mm di sisi kanan |
| Jenis Koneksi Listrik |
Koneksi sekrup |
Spesifikasi Lingkungan:
| Atribut |
Spesifikasi |
| Suhu Operasi |
-10°C hingga +70°C (Pengurangan daya di atas 60°C) |
| Suhu Penyimpanan |
-25°C hingga +85°C |
| Kelembaban Relatif |
5 sampai 95% |
| MTBF |
740.000 jam (pada 40°C) |
| Ketahanan Getaran |
2 gram |
Sertifikasi & Kepatuhan:
-
EN 61000-3-2: Kepatuhan emisi arus harmonik
-
Standar Keamanan dan Regulasi: Memenuhi standar keselamatan industri global untuk catu daya.
