Product Description
Detail Produk

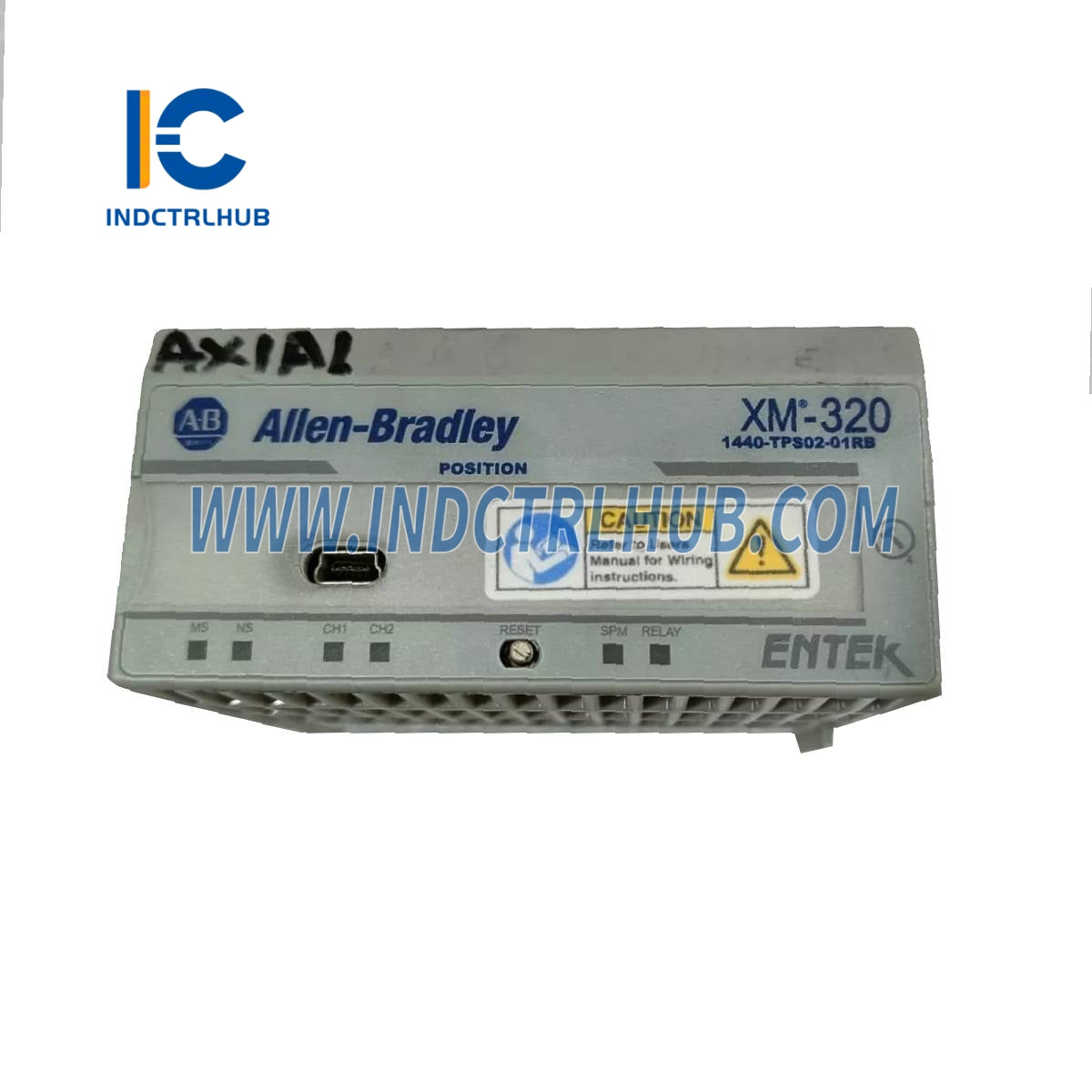

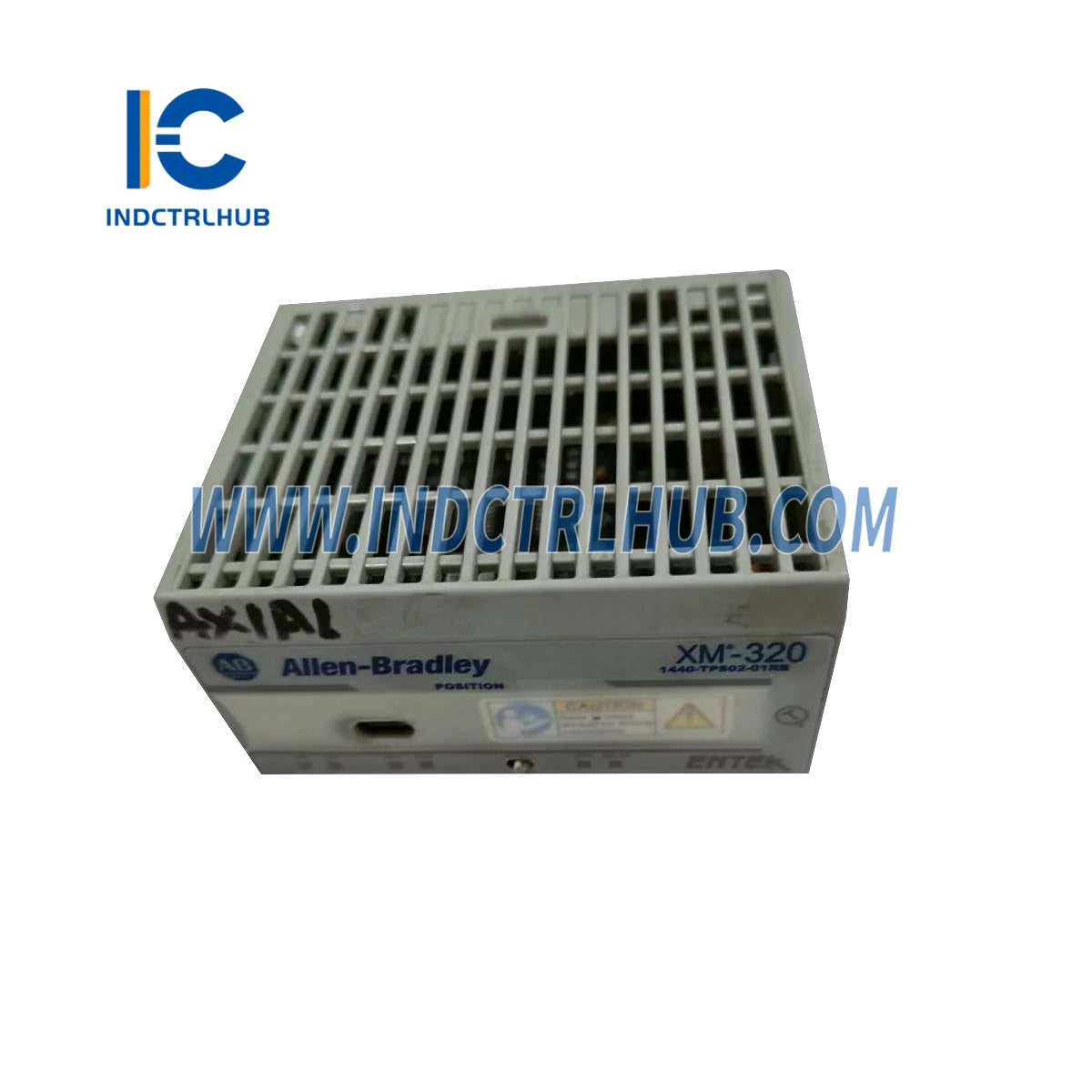

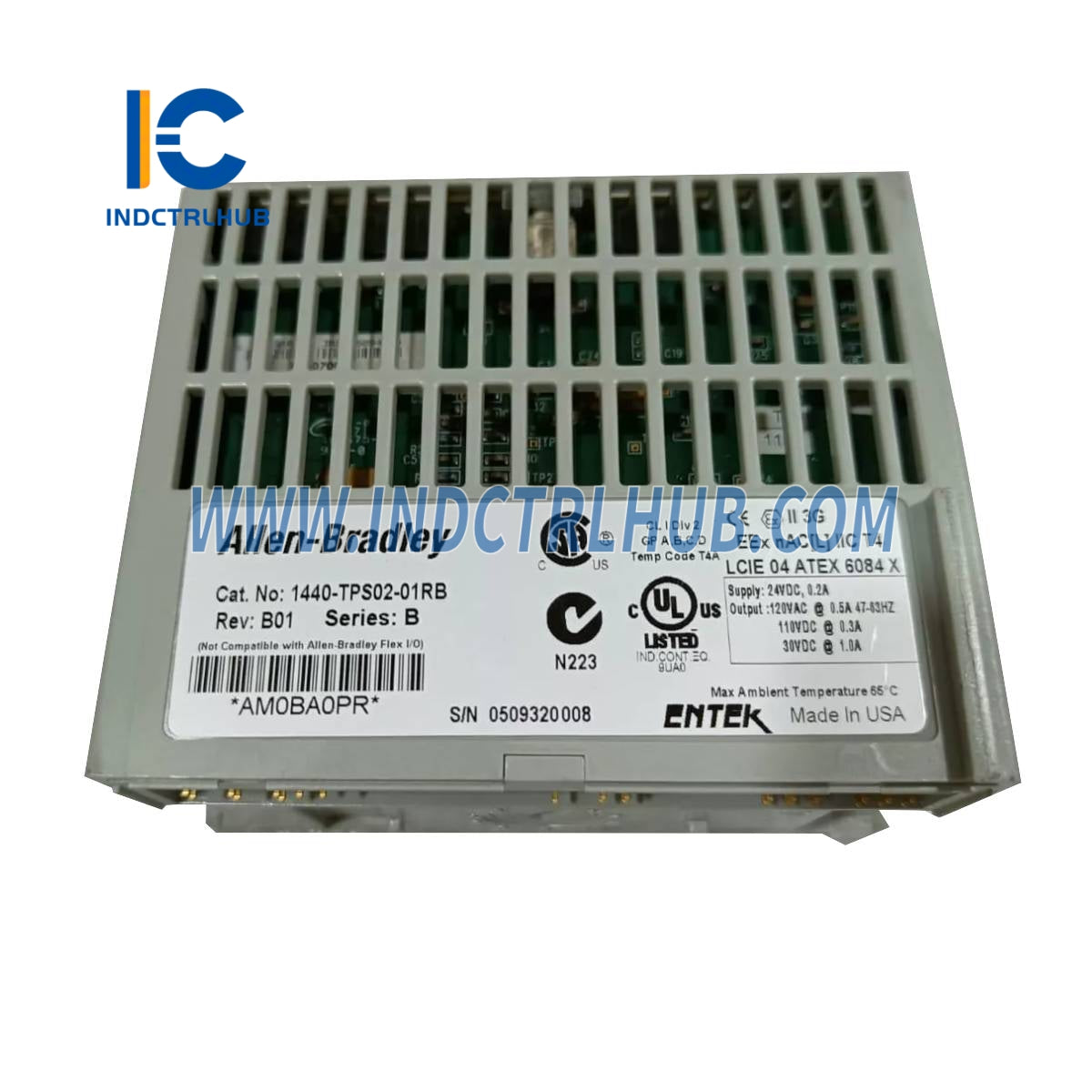

Produsen: Allen-Bradley
Model/Nomor Bagian: 1440-TPS02-01RB
Deskripsi: Modul Posisi XM-320
Ikhtisar Modul Posisi XM-320
Modul XM-320 mengukur pengukuran posisi pengawasan turbin, termasuk:
• Posisi aksial (dorongan)
• Posisi katup
• Ekspansi diferensial
• Perluasan kasus
Spesifikasi Teknis
Masukan
|
Parameter |
Spesifikasi |
|---|---|
|
Saluran |
Dua |
|
Sinyal yang Didukung |
Sinyal transduser arus Eddy, Transformator Diferensial Variabel Linier (LVDT), Sinyal tegangan dari sensor pengukuran posisi mana pun |
|
Daya Transduser |
Isolasi 24V (dapat dikonfigurasi sebagai +24V atau -24V) |
|
Rentang Tegangan |
Dapat dipilih dalam perangkat lunak antara -24V hingga +24V |
|
Kepekaan |
Dapat dikonfigurasi oleh pengguna melalui perangkat lunak |
|
Impedansi Masukan |
> 100kΩ |
Keluaran
|
Parameter |
Spesifikasi |
|---|---|
|
Keluaran 4…20mA |
Dua output terisolasi, beban maksimum 600Ω |
|
Output yang di-buffer |
Dua output (satu per saluran) |
Persyaratan Daya
|
Parameter |
Spesifikasi |
|---|---|
|
Modul Daya |
Tegangan DC 24V |
|
Konsumsi Saat Ini |
Maksimal: 200mA Khas: 165 mA |
|
Produksi Panas |
Max: 5,28 W (18 BTU/jam) Tipikal: 3,96 W (13,5 BTU/jam) |
|
Daya Transduser |
DC 24V Terisolasi (dapat dikonfigurasi pengguna dengan pengkabelan) |
Spesifikasi Lingkungan
|
Parameter |
Spesifikasi |
|---|---|
|
Suhu Operasi |
-20 hingga +65°C (-4 hingga +149°F) |
|
Suhu Penyimpanan |
-40 hingga +85°C (-40 hingga +185°F) |
|
Kelembaban Relatif |
95% tidak mengembun |
|
Pelapis Konformal |
Semua papan sirkuit tercetak dilapisi konformal sesuai dengan IPC-A-610C |
Spesifikasi Fisik
|
Parameter |
Spesifikasi |
|---|---|
|
Dimensi (T x L x D) |
97 x 94 x 94 mm (3,8 x 3,7 x 3,7 in.) |
|
Torsi Sekrup Terminal |
7 pon-inci (0,6 Nm) |
