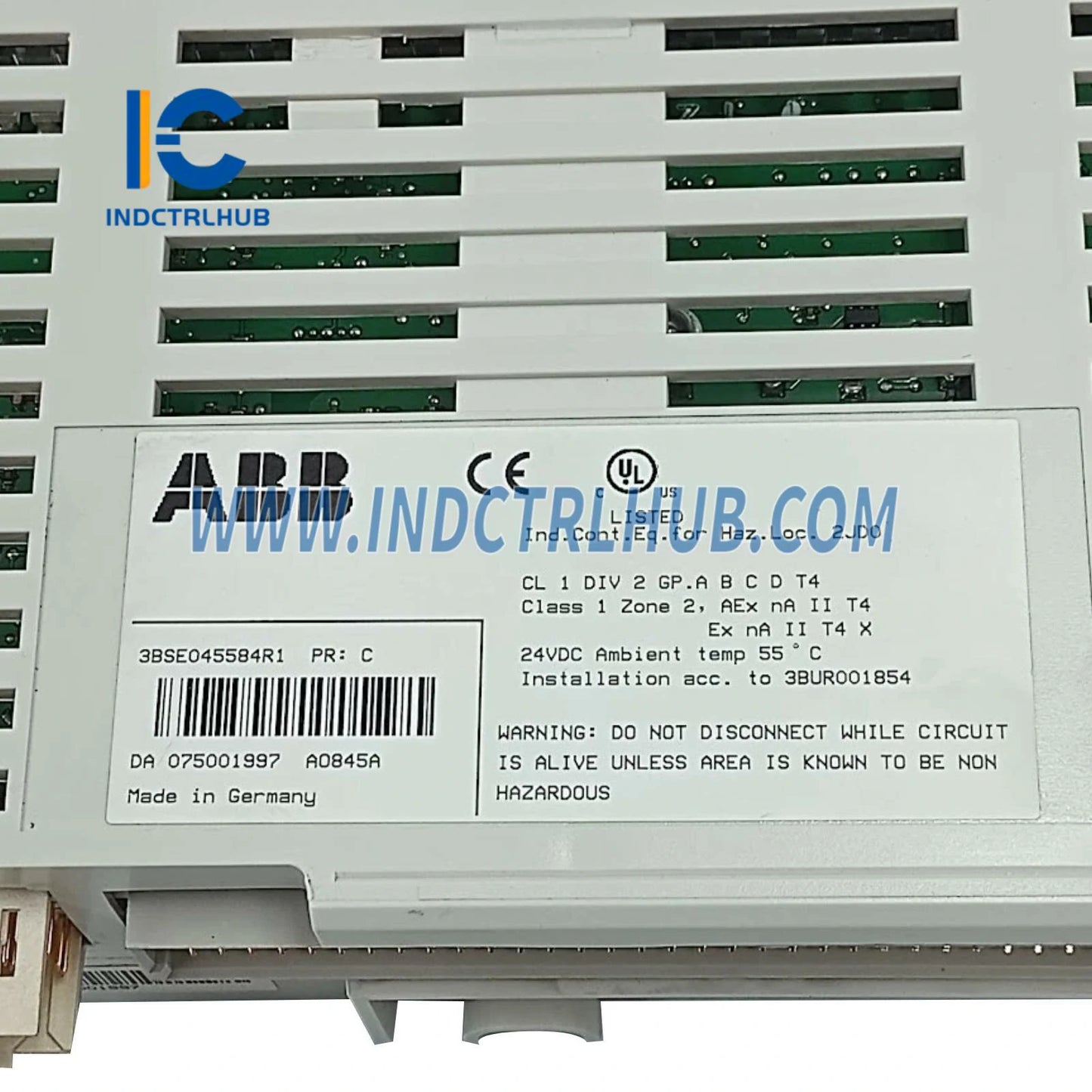

Nomor telepon 3BSE045584R1 | ABB AO845 Modul Keluaran Analog

Manufacturer: ABB
Product No.: AO845
Condition:1000 tersedia
Product Type: Modul Keluaran Analog
Product Origin: Sweden
Payment: T/T, Western Union
Weight: 210g
Shipping port: Xiamen
Warranty: 12 months

Jumlah

Dukungan 24/7
Pengembalian 30 Hari
Pengiriman Cepat

AO845 / AO845A Modul Output Analog Overview

Modul Output Analog AO845/AO845A dirancang untuk aplikasi tunggal dan redundan, menawarkan 8 saluran output analog unipolar yang mendukung sinyal 4…20 mA. Modul ini penting untuk kontrol output yang presisi dan mengintegrasikan kemampuan diagnostik untuk memastikan keandalan operasional.

Fitur Utama dan Manfaat

8 saluran output untuk sinyal 4...20 mA
Cocok untuk aplikasi tunggal atau redundan
Isolasi secara grup dari ground untuk perlindungan yang lebih baik
Komunikasi HART pass-through untuk fleksibilitas kontrol tambahan
Diagnostik untuk kesalahan internal dan eksternal, termasuk deteksi hubung singkat
Output terbatas arus tahan hubung singkat untuk operasi yang aman
MTU yang Cocok: TU810V1

Diagnostik

Kesalahan Saluran Eksternal: Terpicu jika tegangan catu daya proses terlalu rendah atau jika arus output kurang dari nilai yang ditetapkan (hubung terbuka).
Kesalahan Saluran Internal: Terpicu jika rangkaian output gagal menghasilkan arus yang benar. Dalam sistem redundan, kesalahan ini memerintahkan modul ke status kesalahan.
Kesalahan Modul: Meliputi kesalahan seperti kegagalan transistor output, hubung singkat, kesalahan checksum, masalah catu daya internal, dan kegagalan watchdog.

Informasi Teknis

Parameter	Detail
Spesifikasi Sinyal	4..20 mA
Jumlah Saluran	8
Resolusi	12-bit
Isolasi	Terisolasi secara grup dari ground
Beban Output	Maks 750 Ω
Kesalahan	Maks. 0,1%
Drift Suhu	Maks. 50 ppm/°C
Waktu Naik	Filter output: Nonaktif 23 ms, Aktif maks 4 mA / 12,5 ms
Waktu Siklus Pembaruan	10 ms
Konsumsi Arus	+5V Modulebus: Maks. 125 mA
Konsumsi Arus	+24V Eksternal: 218 mA

Informasi Lingkungan dan Sertifikasi

Kategori	Detail
Suhu Operasi	0°C hingga +55°C (32°F hingga 131°F)
Suhu Penyimpanan	-40°C hingga +70°C (-40°F hingga 158°F)
Kelembaban Relatif	5% hingga 95%, tanpa kondensasi
Kelas Perlindungan	IP20 (IEC 60529)
Keselamatan Listrik	EN 61010-1, UL 61010-1, EN 61010-2-201
Sertifikasi Maritim	BV, DNV, LR
Kompatibilitas EMC	EN 61000-6-4, EN 61000-6-2
Kepatuhan RoHS	DIREKTIF/2011/65/EU (EN 50581:2012)

Dimensi

Lebar: 45 mm (1,77”)
Kedalaman: 102 mm (4,01”), 111 mm (4,37”) termasuk konektor
Tinggi: 119 mm (4,7”)
Berat: 0,21 kg (0,46 lbs.)

Kompatibilitas

Digunakan dengan MTU: TU810, TU812, TU814, TU830, TU833, TU842, TU843, TU852
Kode Pengunci: DB

Modul ini ideal untuk aplikasi yang memerlukan kontrol output analog yang andal di lingkungan kritis, menawarkan redundansi, kemampuan diagnostik, dan perlindungan kuat terhadap kesalahan listrik umum.
