Product Description

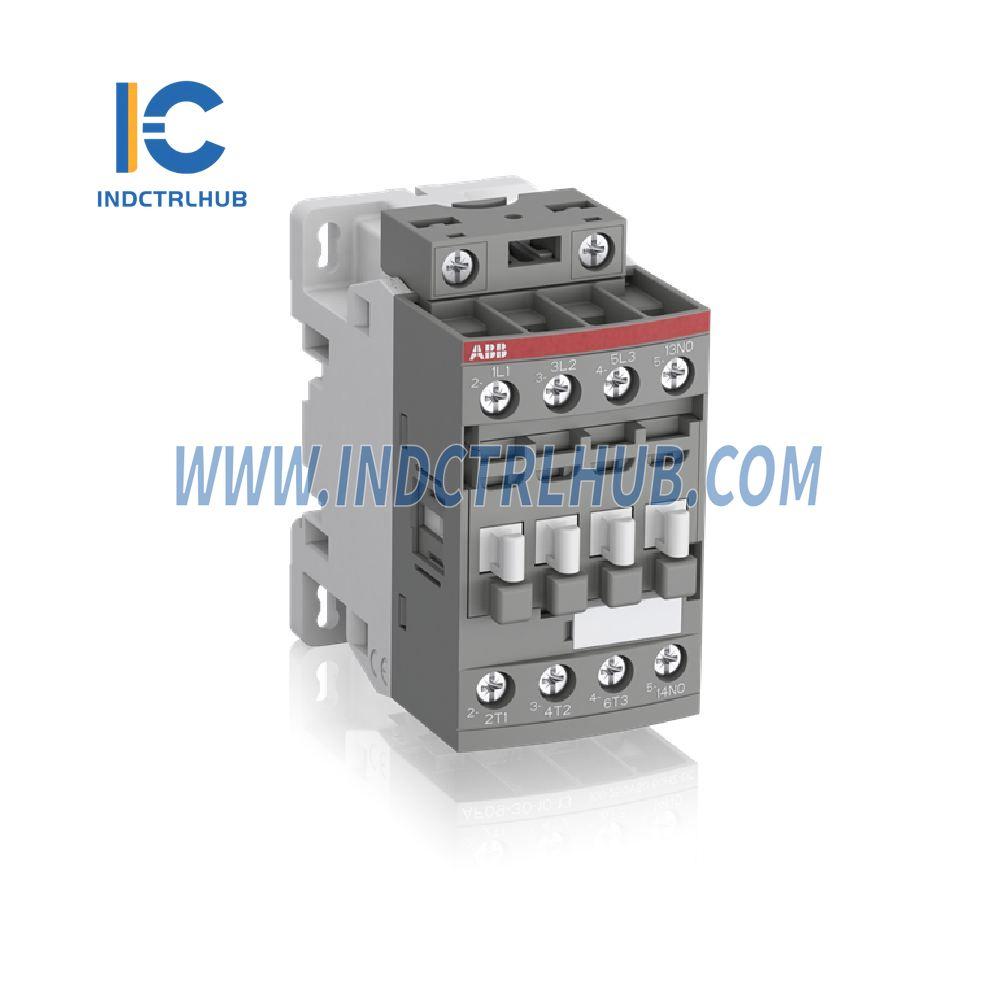

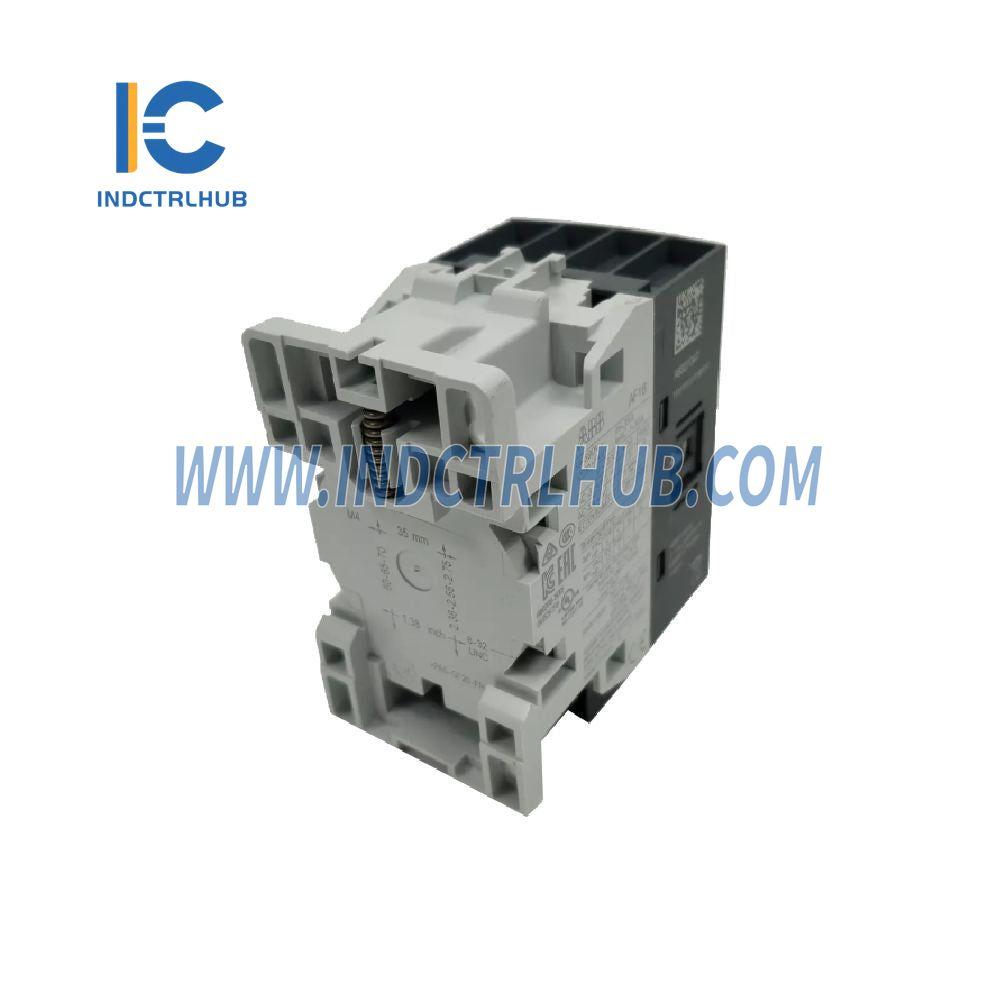

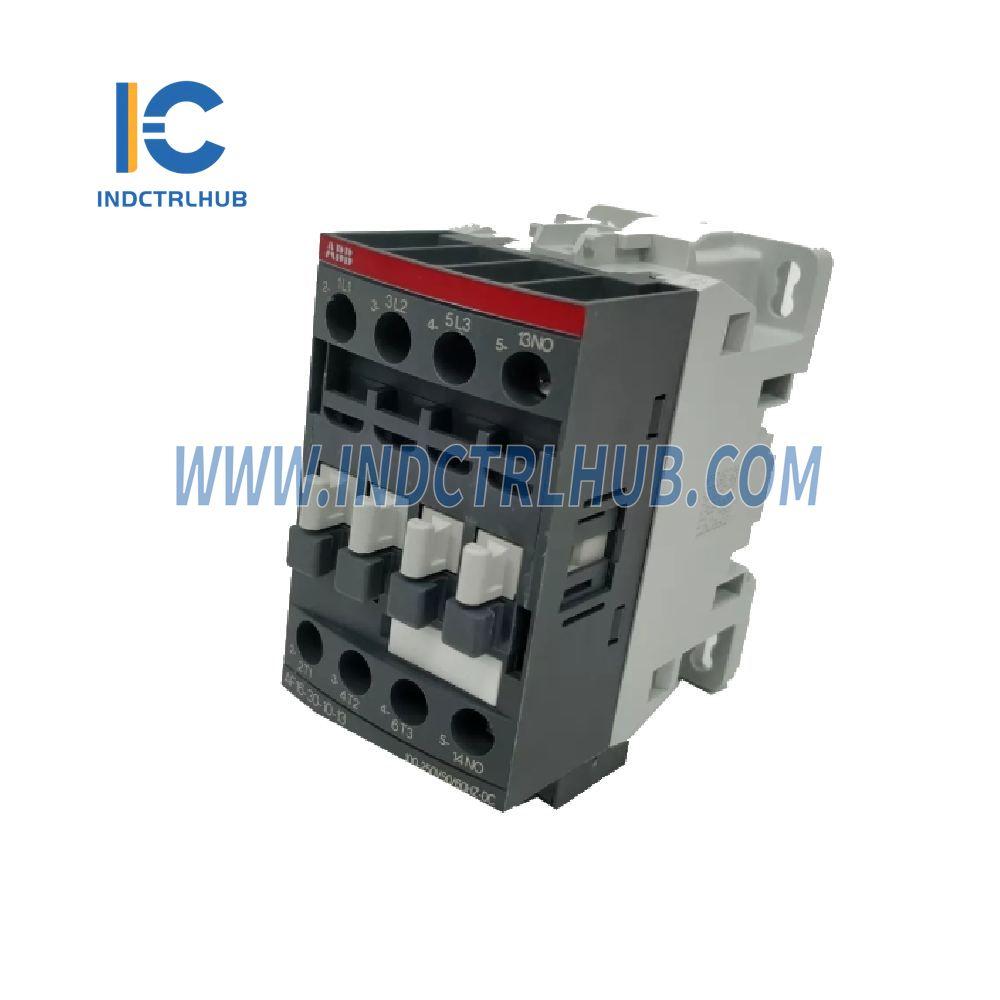

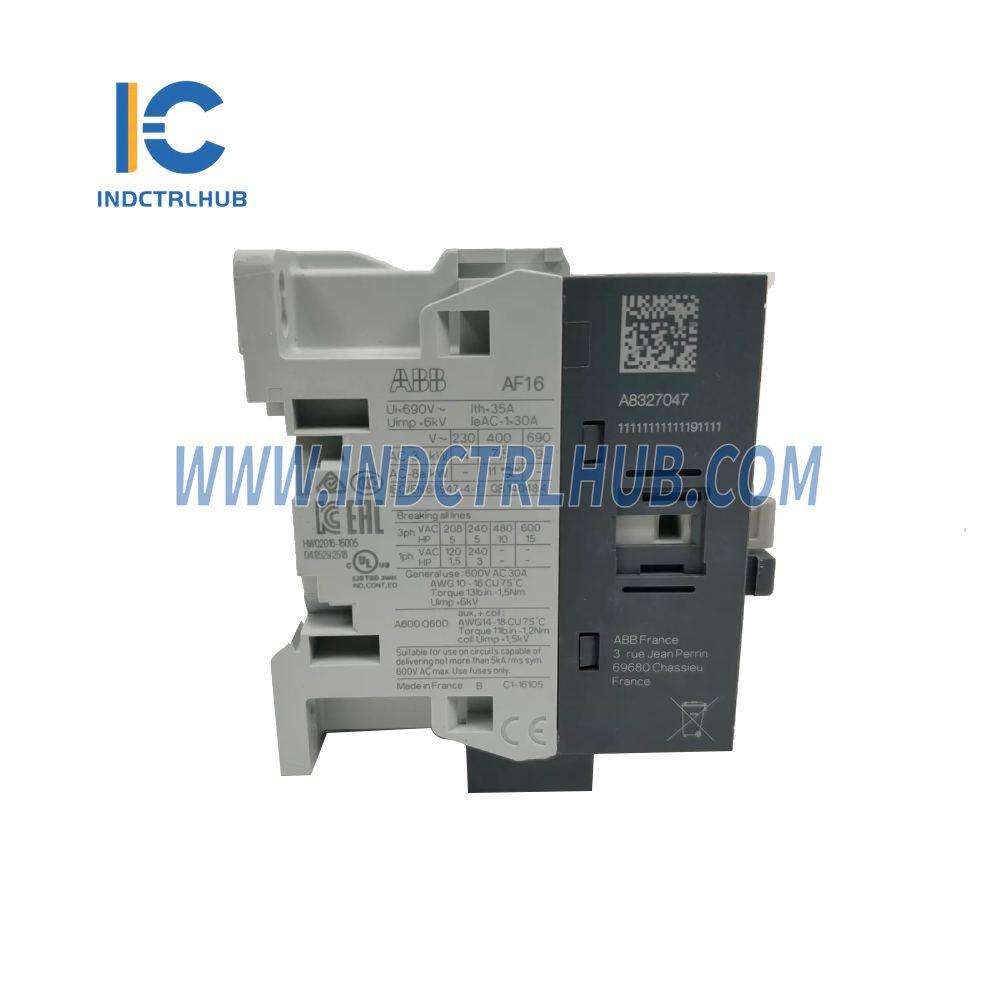

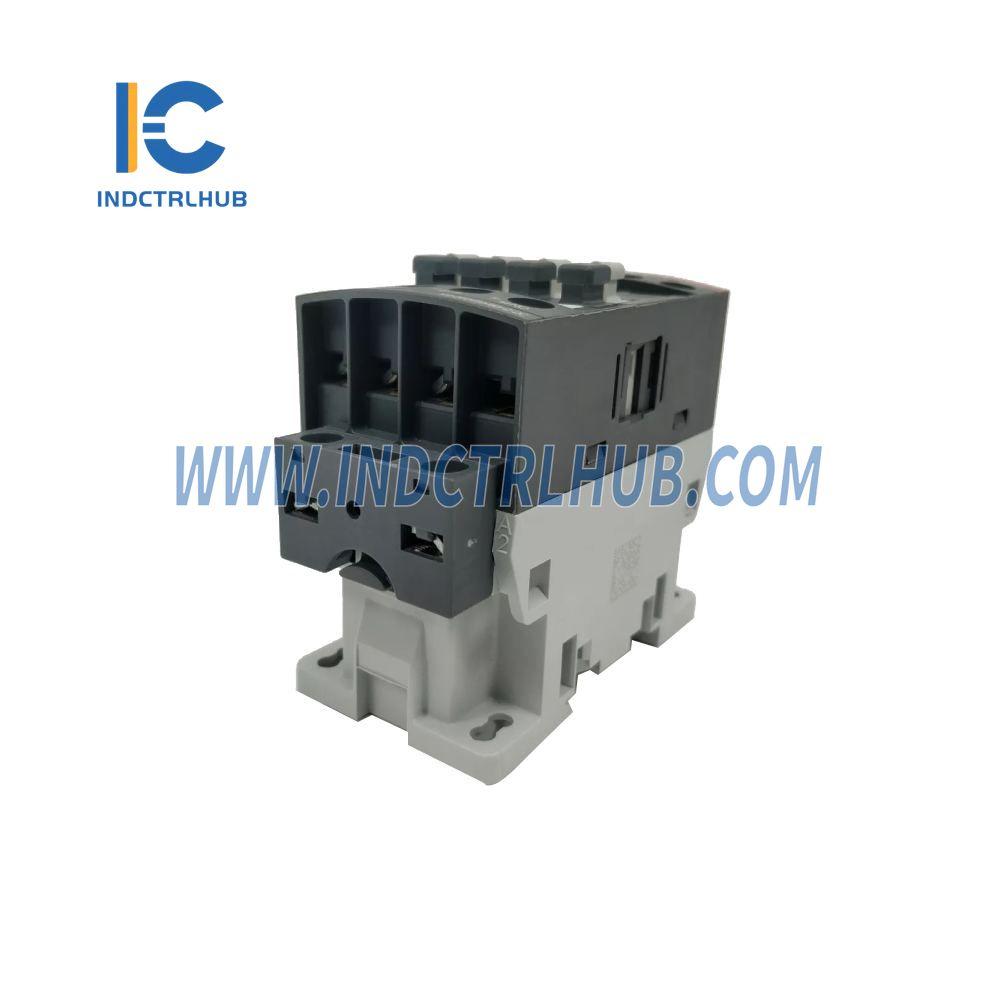

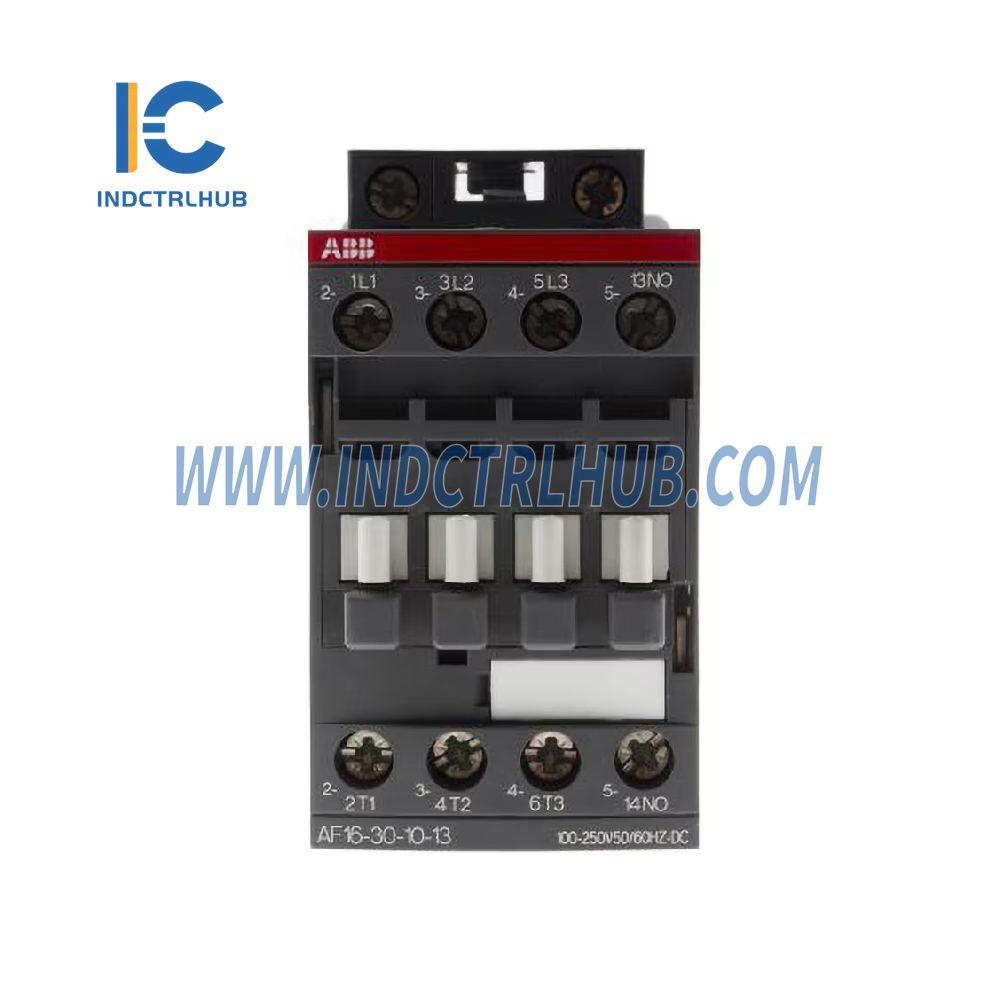

AF16-30-10-13 100-250V 50/60Hz Kontaktor DC
Gambaran Umum
AF16-30-10-13 adalah kontaktor blok yang dirancang untuk mengendalikan sirkuit daya hingga 690 V AC dan 220 V DC. Kontaktor ini khusus digunakan untuk mengendalikan motor 3-fase dan beban non-induktif atau sedikit induktif. Kontaktor AF16 dilengkapi dengan antarmuka koil elektronik, yang menerima berbagai rentang tegangan kontrol dari 24 V hingga 500 V AC (50/60 Hz) atau 20 V hingga 500 V DC, menjadikannya serbaguna dan mampu menangani variasi tegangan kontrol secara global tanpa perlu penggantian koil.
Kontaktor ini dilengkapi dengan perlindungan lonjakan yang terintegrasi, menghilangkan kebutuhan akan penekan lonjakan tambahan. Ini juga memiliki kontak bantu yang terhubung secara mekanis yang memenuhi standar IEC, menjadikannya dapat diandalkan untuk aplikasi industri dan otomatisasi.
Fitur Utama:
- Fleksibilitas Tegangan Kontrol: Kontaktor dapat bekerja dengan berbagai rentang tegangan kontrol, termasuk 100-250V AC (50/60Hz) dan 100-250V DC.
- Perlindungan Lonjakan Terintegrasi: Tidak perlu penekan lonjakan eksternal tambahan.
-
Tegangan Operasional yang Dinilai:
- Rangkaian Pembantu: 690 V
- Sirkuit Utama: 690 V
- Daya Tahan Mekanis: Dirancang untuk frekuensi switching mekanis maksimum yang tinggi sebesar 3600 siklus per jam.
-
Rentang Suhu yang Luas:
- Suhu Penyimpanan: -60°C hingga +80°C
- Suhu Operasi: -40°C hingga +70°C (tanpa relay kelebihan thermal)
- Dengan Relay Overload Termal: -25°C hingga +60°C
Spesifikasi Listrik dan Performa
| Parameter | Nilai |
|---|---|
| Jumlah Kontak Utama (TIDAK) | 3 |
| Kontak Tambahan (TIDAK) | 1 |
| Frekuensi Saklar Mekanis Maksimal | 3600 siklus per jam |
| Frekuensi Saklar Listrik Maksimal | - AC-1: 600 siklus per jam |
| - AC-2 / AC-4: 300 siklus per jam | |
| - AC-3: 1200 siklus per jam | |
| - AC-15: 1200 siklus per jam | |
| - DC-13: 900 siklus per jam | |
| Rating Daya Kuda (UL/CSA) | - (220-240 V AC) Tiga Fase: 5 hp |
| - (440-480 V AC) Tiga Fase: 10 hp | |
| - (550-600 V AC) Tiga Fase: 15 hp | |
| - (120 V AC) Fase Tunggal: 1-1/2 hp | |
| - (200-208 V AC) Tiga Fase: 5 hp | |
| - (240 V AC) Fase Tunggal: 3 hp | |
| Arus Termal Udara Bebas Konvensional | 16 A (menurut IEC 60947-5-1) |
| 35 A (menurut IEC 60947-4-1) | |
| Daya Operasional Terukur (AC-3) | - (220/230/240 V): 4 kW |
| - (380/400 V): 7,5 kW | |
| - (690V): 9kW | |
| Arus Operasional Terukur (AC-3) | - (220/230/240 V): 18 A (pada 60°C) |
| - (380/400V): 18A | |
| - (500V): 15A | |
| - (690V): 10,5A | |
| Tegangan Isolasi Tercatat (Ui) | - 690 V (IEC 60947-4-1) |
| - Tegangan 600V (UL/CSA) |
Karakteristik Kontrol dan Switching
-
Waktu Operasi (milidetik):
- De-energisasi Kumparan ke Penutupan Kontak NC: 13 hingga 98 ms
- De-energisasi Kumparan ke Pembukaan Kontak NO: 11 hingga 95 ms
- Pemanasan Kumparan hingga Kontak NC Terbuka: 38 hingga 90 ms
- Pemanasan Kumparan untuk Penutupan Kontak NO: 38 hingga 90 ms
-
Arus Operasional Terukur (DC-13):
- Untuk berbagai tegangan DC (misalnya, 125 V, 24 V, 250 V) dengan rating arus berkisar dari 0,1 A hingga 6 A tergantung pada tegangan.
Pemasangan dan Koneksi
-
Pemasangan:
- Kontaktor AF16 cocok untuk pemasangan blok.
- Ini termasuk terminal sekrup untuk koneksi listrik yang mudah.
-
Tegangan Sirkuit Kontrol yang Dinilai (Uc):
- 100-250 V (50/60 Hz AC)
- Tegangan DC 100-250V
Klasifikasi Produk dan Kepatuhan
- Rangkaian Produk: Kontaktor AF
- Kelas Produk: Kontaktor Blok
- Nomor HSN: 85364900
- Negara Asal: Prancis (FR), Diimpor oleh ABB India Limited
Dimensi Fisik
-
Dimensi Paket:
- Lebar: 87 mm
- Panjang: 79 mm
- Tinggi: 47 mm
- Berat Kotor Paket: 0,27 kg
Aplikasi
Kontaktor AF16-30-10-13 sangat cocok untuk mengendalikan motor 3-fase, beban non-induktif, dan beban sedikit induktif dalam aplikasi industri. Rentang tegangan kontrol yang luas dan perlindungan lonjakan yang terintegrasi menjadikannya ideal untuk daerah dengan tegangan kontrol yang bervariasi.
