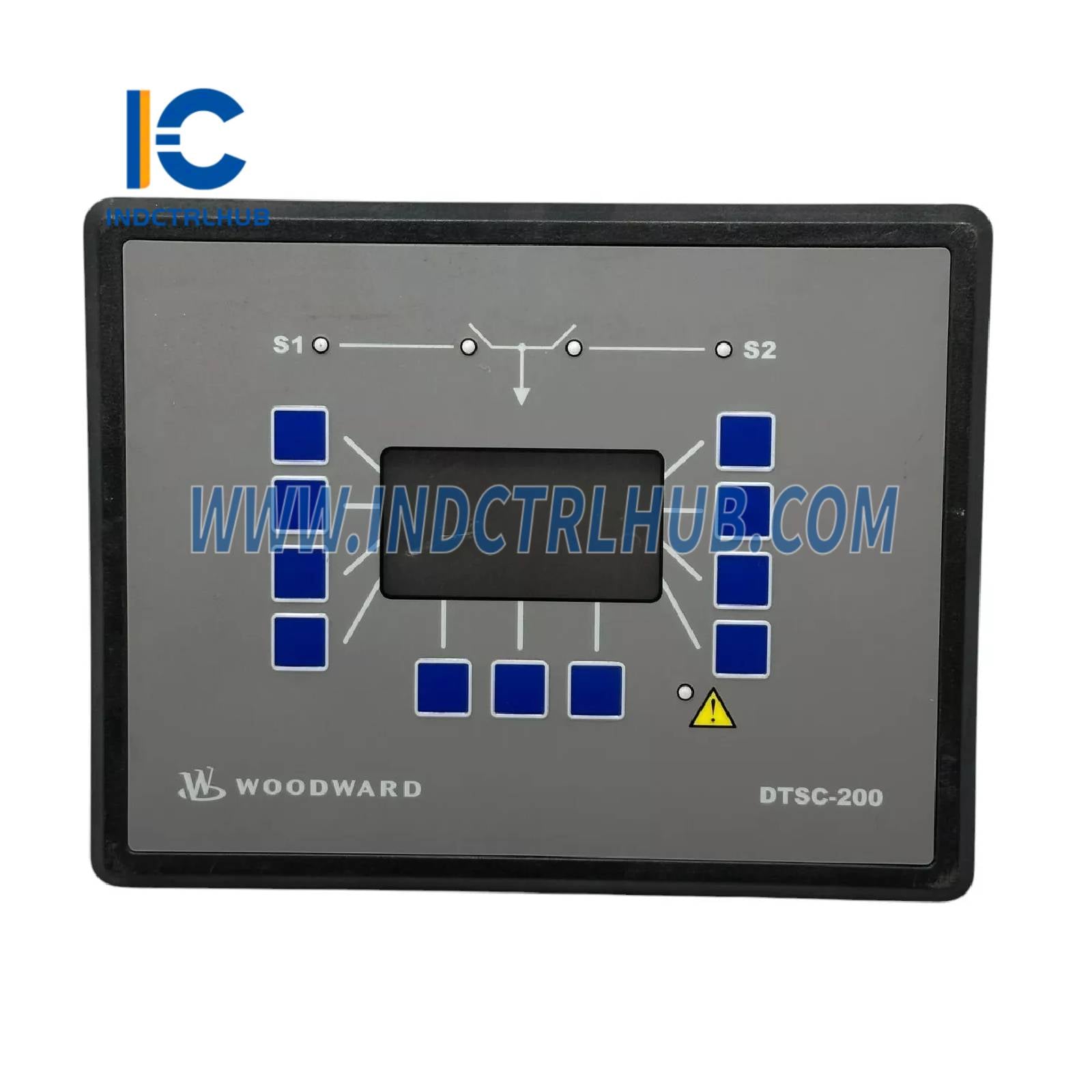

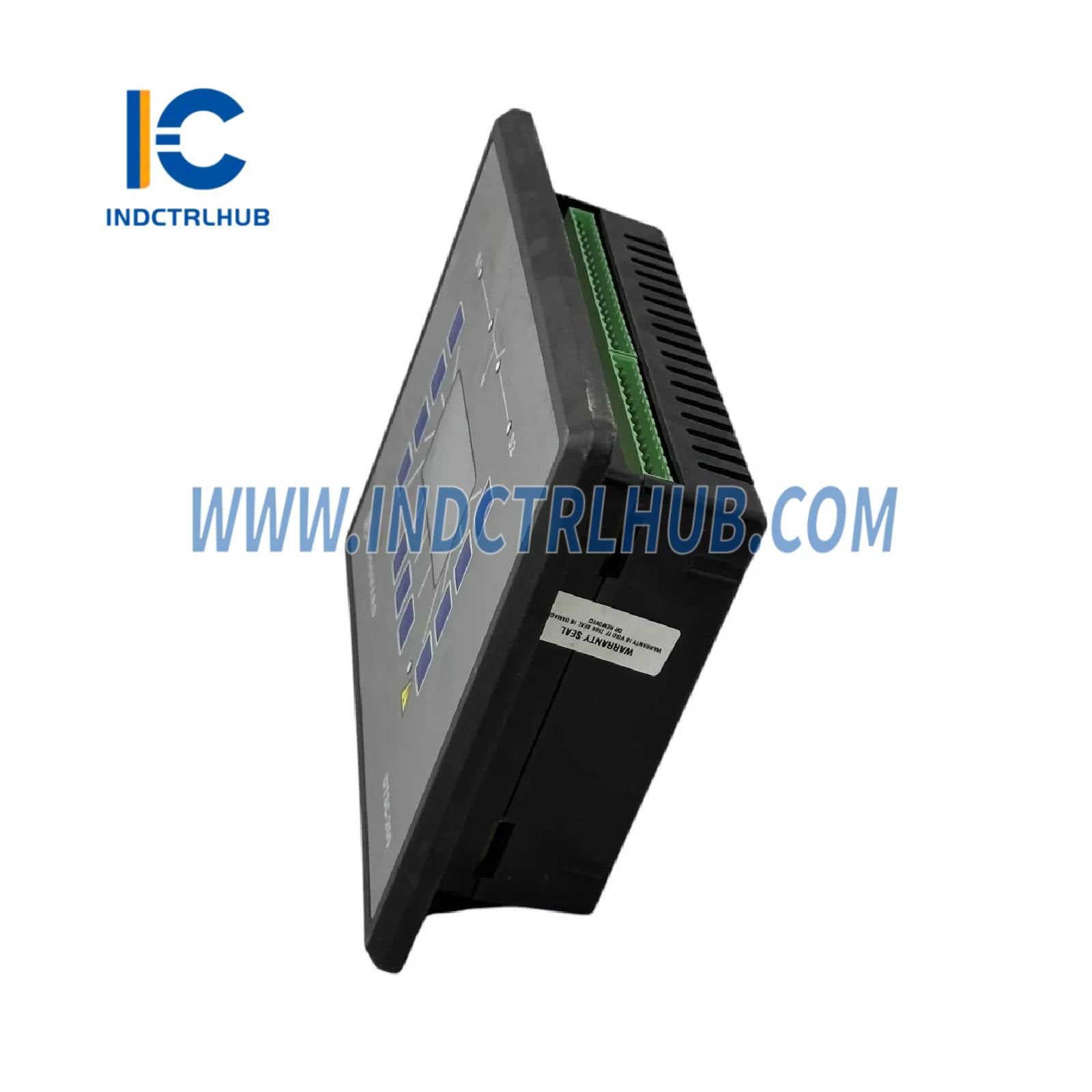

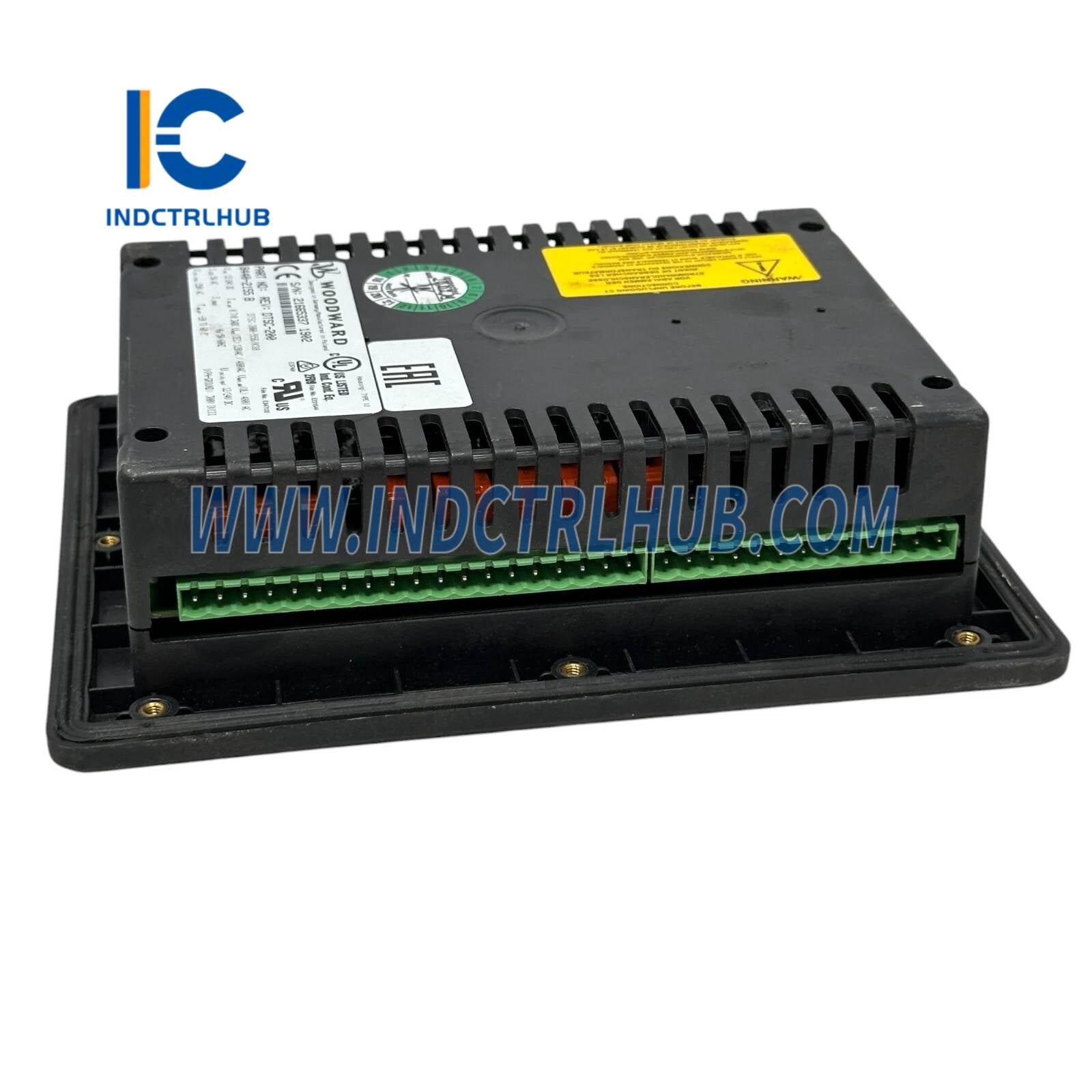

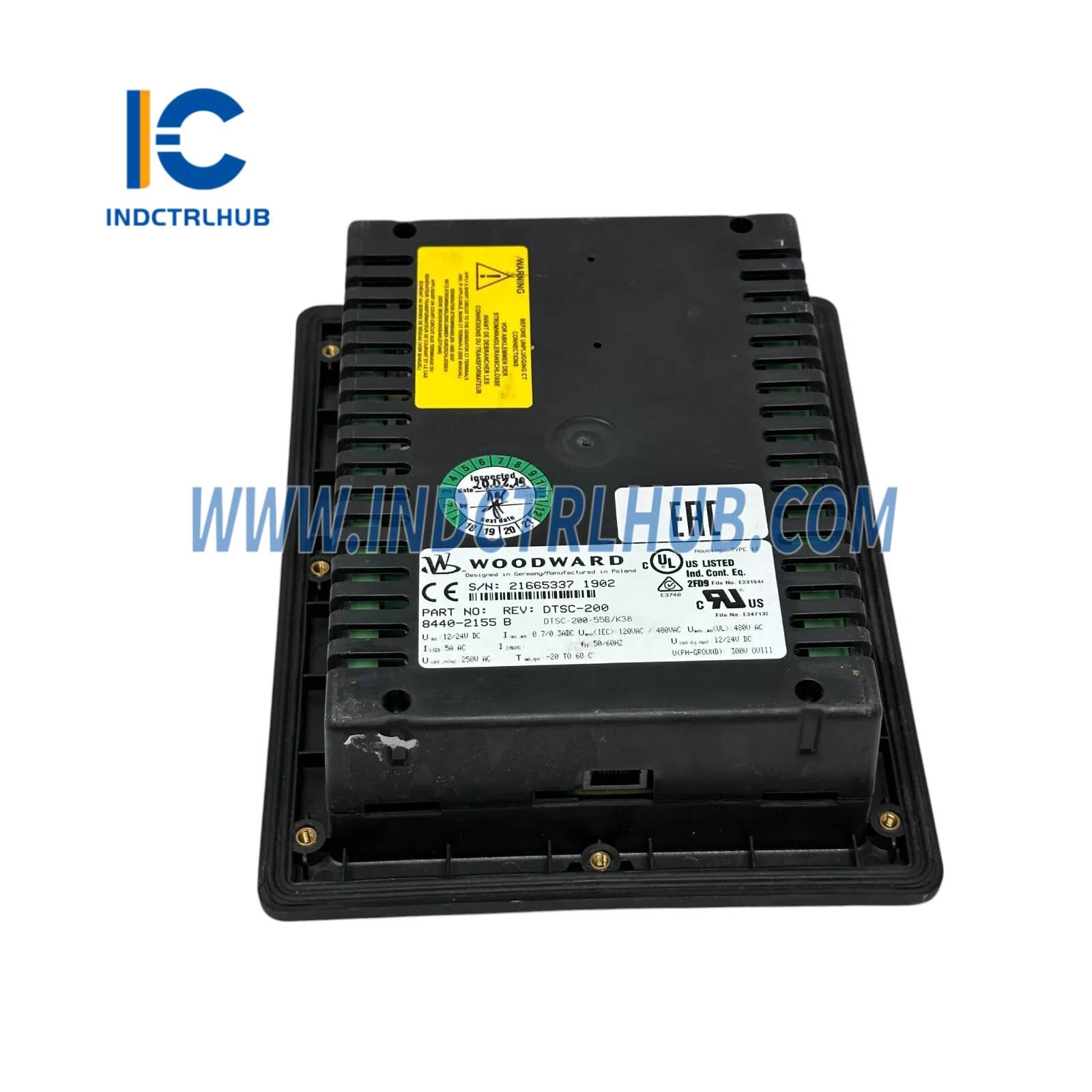

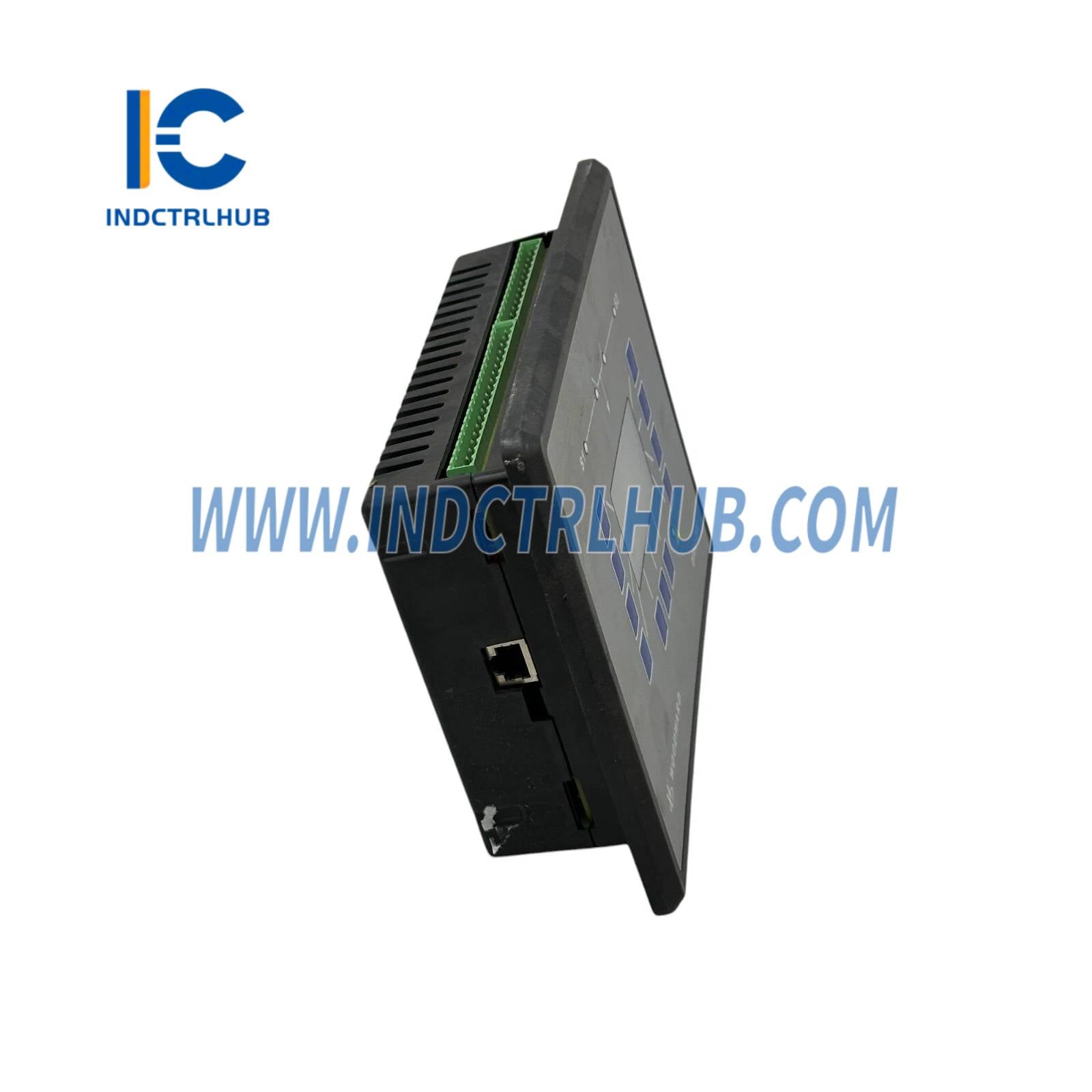

Woodward DTSC-200 Digitális Átkapcsoló Kapcsolóvezérlő
Termék áttekintése
- A Woodward DTSC-200 egy digitális átkapcsoló kapcsolóvezérlő, amelyet automatikus vezérlésre és átkapcsoló kapcsolók felügyeletére terveztek energiaellátó rendszerekben, például vészhelyzeti tartalék áramforrásokban, ipari erőművekben és kritikus infrastruktúra alkalmazásokban. Ez a mikroprocesszor-alapú vezérlő kezeli az elsődleges (közmű) és másodlagos (generátor) energiaforrások közötti zökkenőmentes átmenetet, biztosítva a megbízható áramellátás folytonosságát. A DTSC-200 támogatja a nyitott, zárt és késleltetett átkapcsolási módokat, így alkalmas különféle átkapcsoló kapcsoló konfigurációkhoz. Felhasználóbarát felülettel rendelkezik grafikus kijelzővel és robusztus kommunikációs lehetőségekkel a bonyolult energia rendszerekbe való integrációhoz. A Woodward generátorvezérlőihez (pl. EasyGen-3500-5, 8440-2087) vagy gerjesztőrendszereihez (pl. DECS-100-B15) képest a DTSC-200 kifejezetten az átkapcsoló kapcsoló vezérlésére fókuszál, nem a motor vagy generátor kezelésére. Elkülönül a Woodward elektronikus szabályozóitól (pl. 8406-121), aktuátoraitól (pl. 8408-921) és egyéb moduljaitól (pl. 5466-1510 CPU).

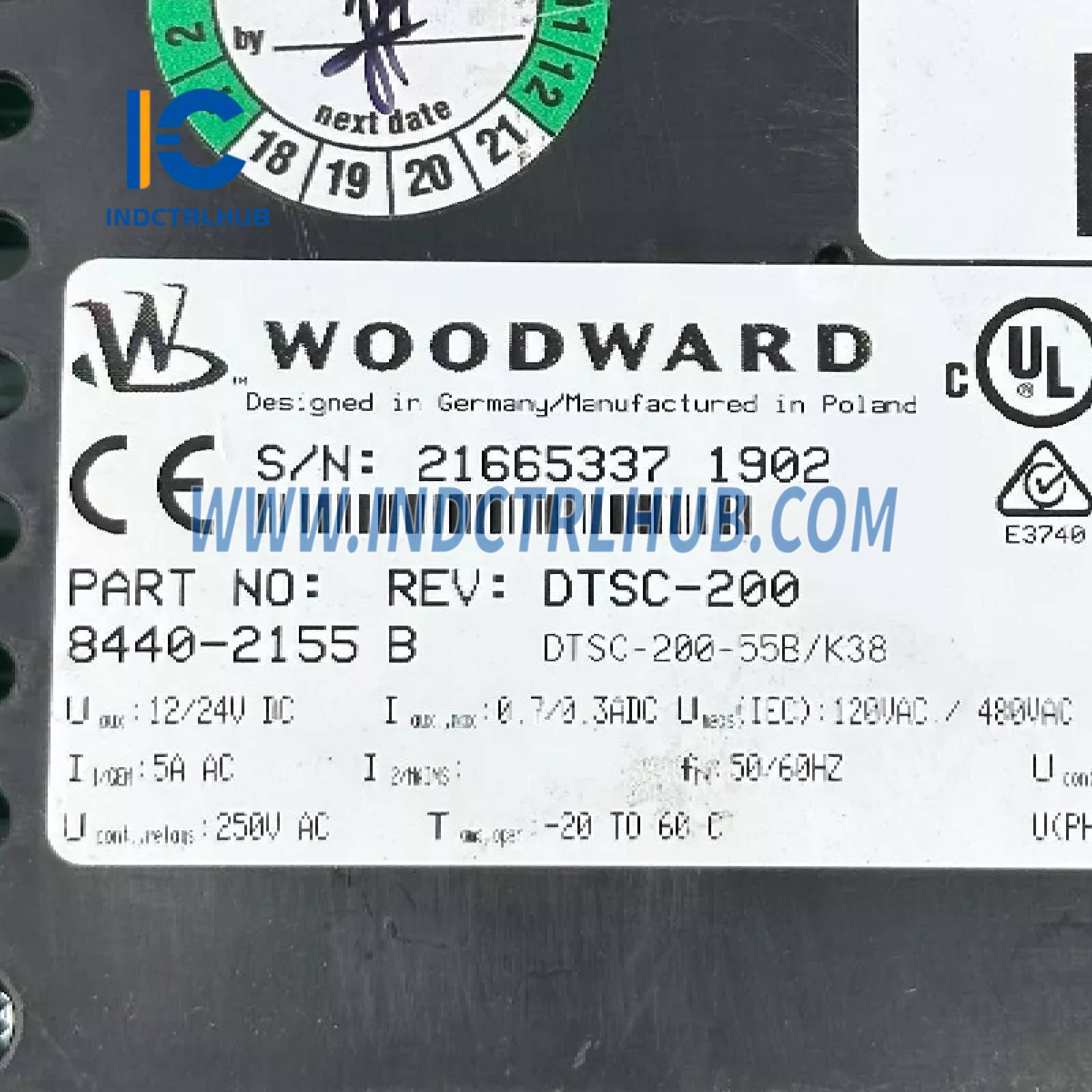

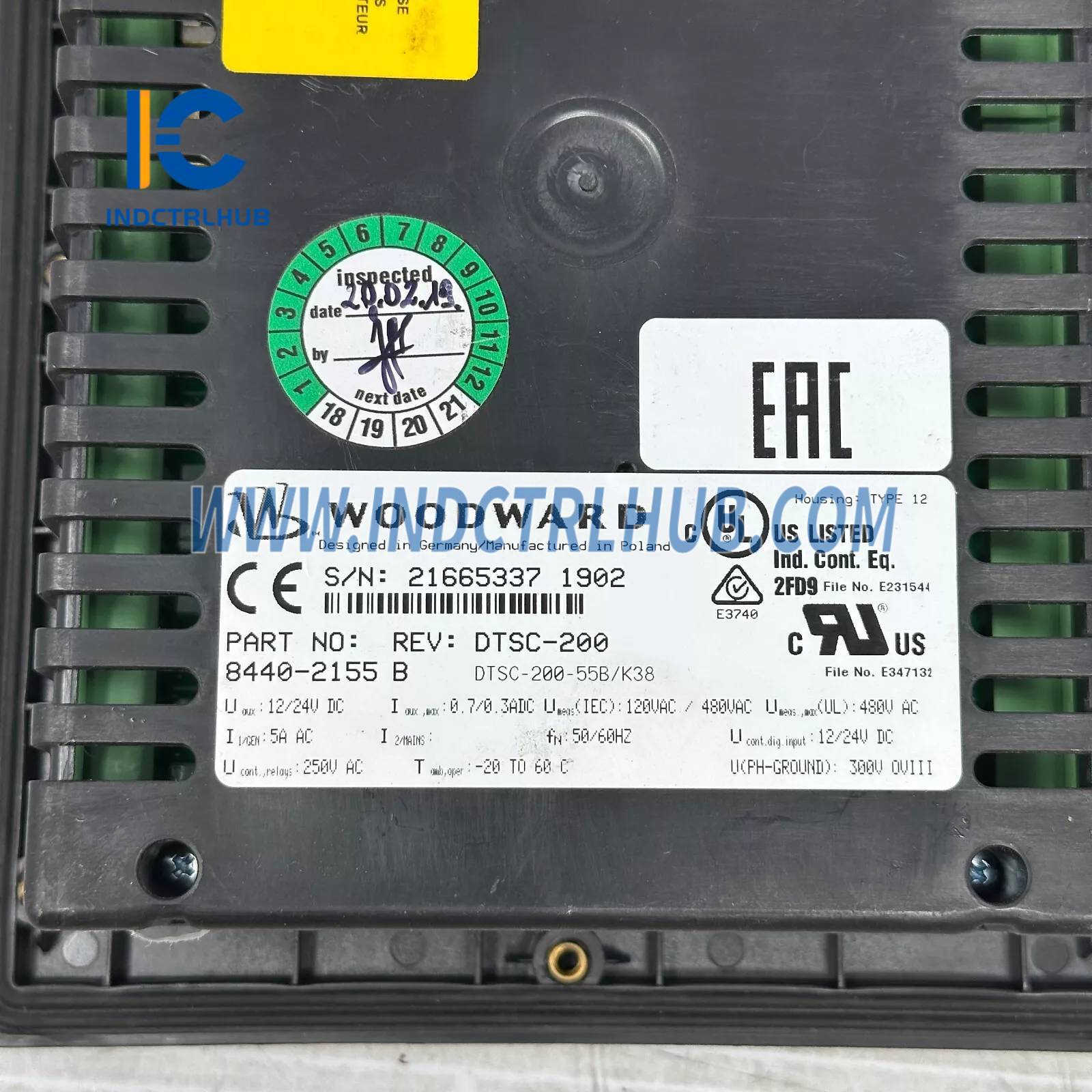

Műszaki adatok
- A DTSC-200 a következő műszaki adatokkal rendelkezik az iparági források és a Woodward dokumentációja alapján:
| Műszaki adat | Részletek |
|---|---|
| Modell/Tételszám | DTSC-200 |
| Gyártó | Woodward |
| Leírás | Digitális átkapcsoló kapcsolóvezérlő automatikus átkapcsoló kapcsolókhoz |
| Sorozat | DTSC (Digitális Átkapcsoló Kapcsoló Vezérlés) |
| Funkció | Automatikus átkapcsoló kapcsolók vezérlése és felügyelete; energiaforrás átmenetek kezelése |
| Processzor | Mikroprocesszor-alapú (specifikus architektúra nem nyilvános) |
| Memória | Flash: 8–16 MB (firmware és konfiguráció számára) RAM: 4–8 MB (futásidejű adatok számára) |
| Kijelző | Grafikus LCD, 128x64 pixel, többnyelvű felület |
| Bemenetek | 3-fázisú feszültségérzékelés két forrásra (közmű és generátor, legfeljebb 600 VAC) 3-fázisú áramérzékelés (1 A vagy 5 A CT-k, opcionális) 8 diszkrét bemenet (24 VDC) |
| Kimenetek | 6 relé kimenet (száraz érintkező, legfeljebb 250 VAC/5 A) 2 analóg kimenet (4–20 mA, opcionális) |
| Kommunikációs interfészek | 1 soros port (RS-485, Modbus RTU) 1 CANbus port (generátorvezérlőkkel való integrációhoz) Ethernet (opcionális, Modbus TCP) USB (konfigurációhoz) |
| Vezérlési módok | Nyitott átmenet, zárt átmenet, késleltetett átmenet; automatikus/kézi átkapcsolás |
| Átkapcsolási idő | Konfigurálható, jellemzően 0–30 másodperc (késleltetett átmenet) |
| Védelmi funkciók | Túlfeszültség, alulfeszültség, túlfrekvencia, alulfrekvencia, fáziskimaradás, fázisforgás eltérés |
| Redundancia | Nem redundáns |
| Diagnosztika | Hibafelismerés, eseménynaplózás (akár 500 esemény), valós idejű adattrendek, állapot LED-ek |
| Kompatibilitás | Kompatibilis Woodward generátorvezérlőkkel (pl. EasyGen-3200-5, 8440-2050), harmadik fél átkapcsoló kapcsolóival és SCADA rendszerekkel Modbus vagy CANbus protokollon keresztül |
| Tápegység | 12–36 VDC (24 VDC névleges) vagy 120–240 VAC (50/60 Hz) |
| Energiafogyasztás | Kb. 10–20 W |
| Környezeti jellemzők | Működési hőmérséklet: -20°C és +70°C között (-4°F és +158°F) Tárolási hőmérséklet: -30°C és +80°C között (-22°F és +176°F) Relatív páratartalom: 5% és 95% között, nem kondenzáló Rezgés: IEC 60068-2-6 szabványnak megfelelő Ütés: IEC 60068-2-27 szabványnak megfelelő |
| Kialakítás | IP54 (előlapi panel, megfelelő rögzítés esetén); IP20 (hátsó rész) |
| Méretek | Kb. 219 mm (magasság) x 171 mm (szélesség) x 61 mm (mélység) |
| Súly | Kb. 1,5–2 kg |
| Rögzítés | Panelbe szerelhető (kivágási méretek a kézikönyv szerint) |
| Tanúsítványok | CE, UL, CSA, tengeri tanúsítványok (pl. DNV, ABS, konfigurációfüggő) |
