Product Description

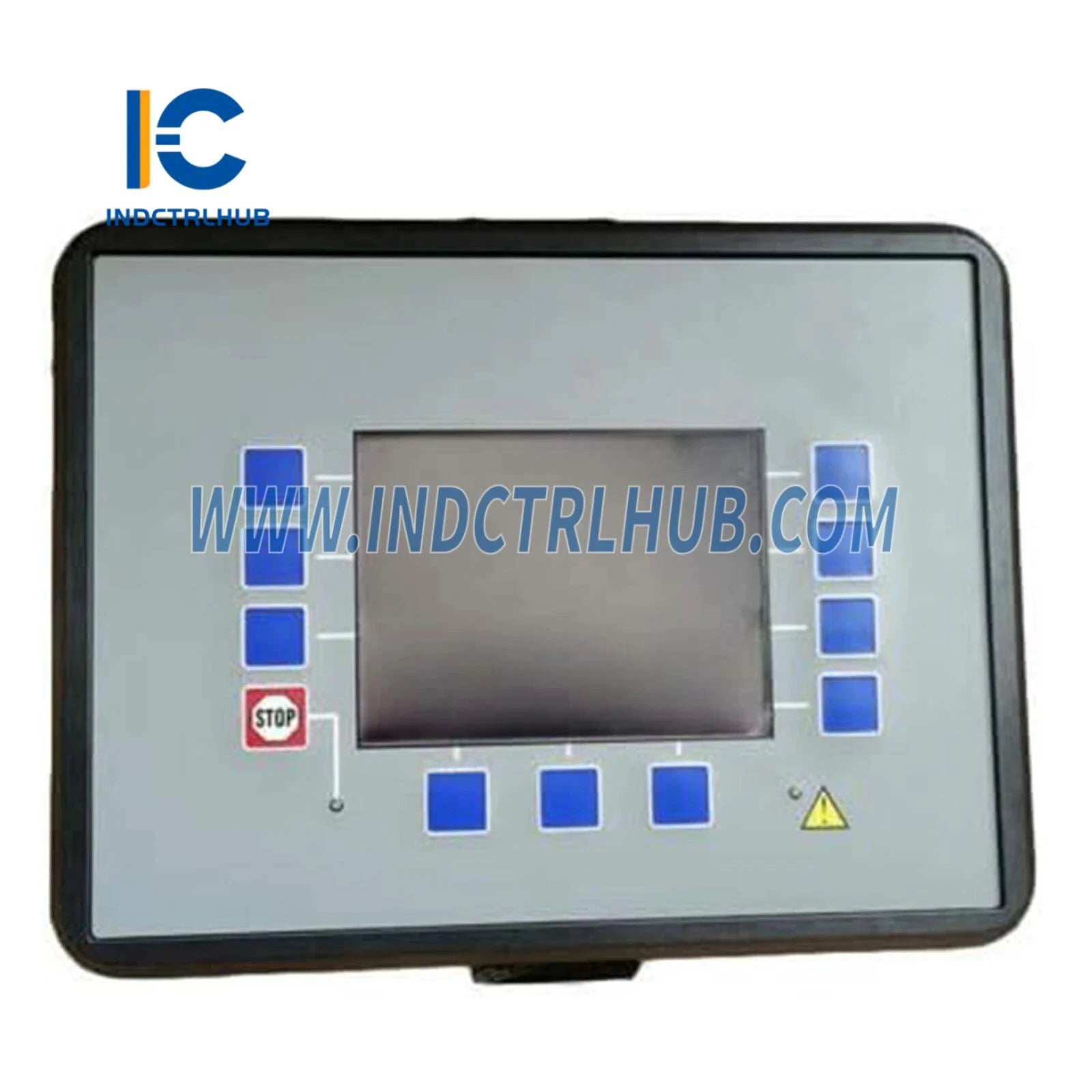

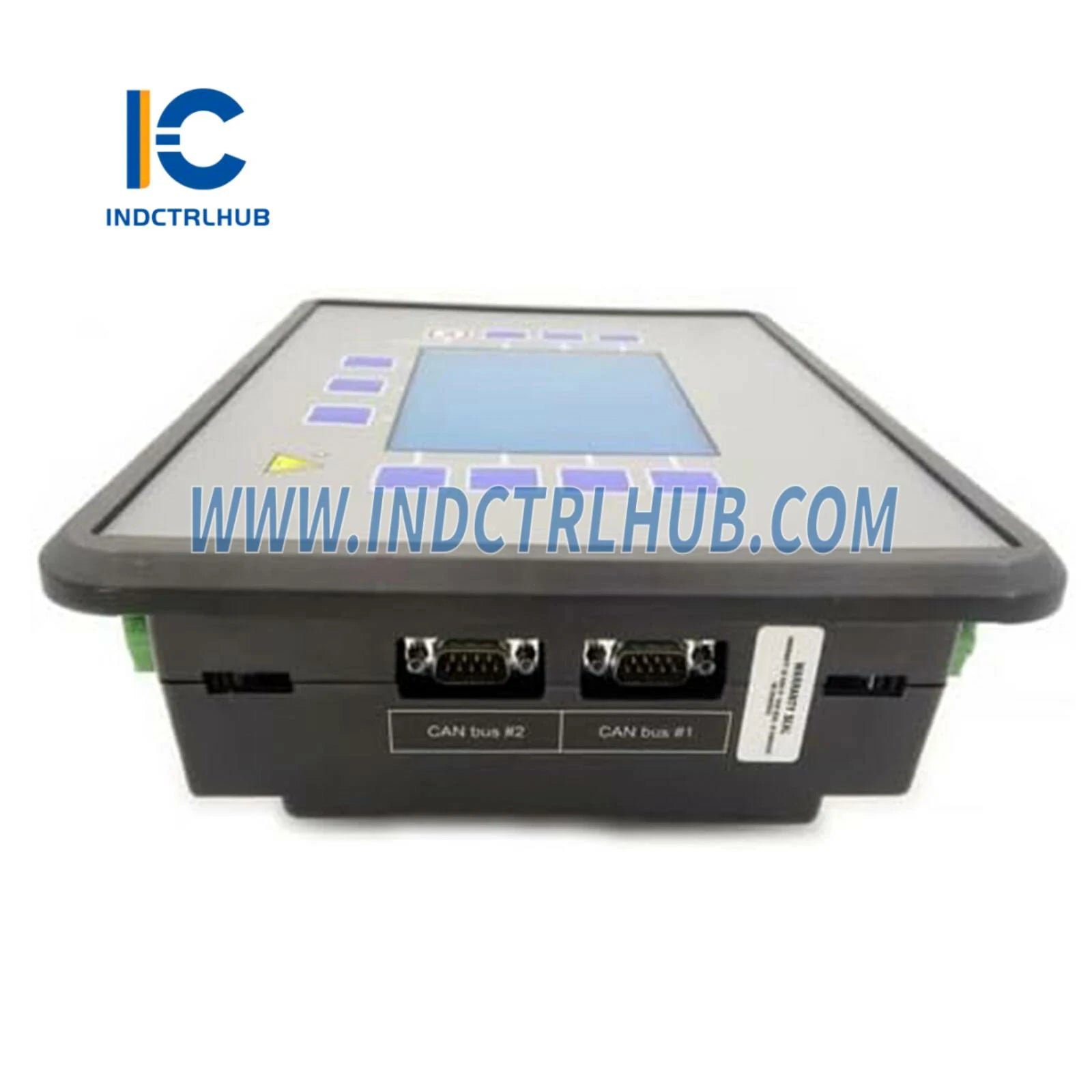

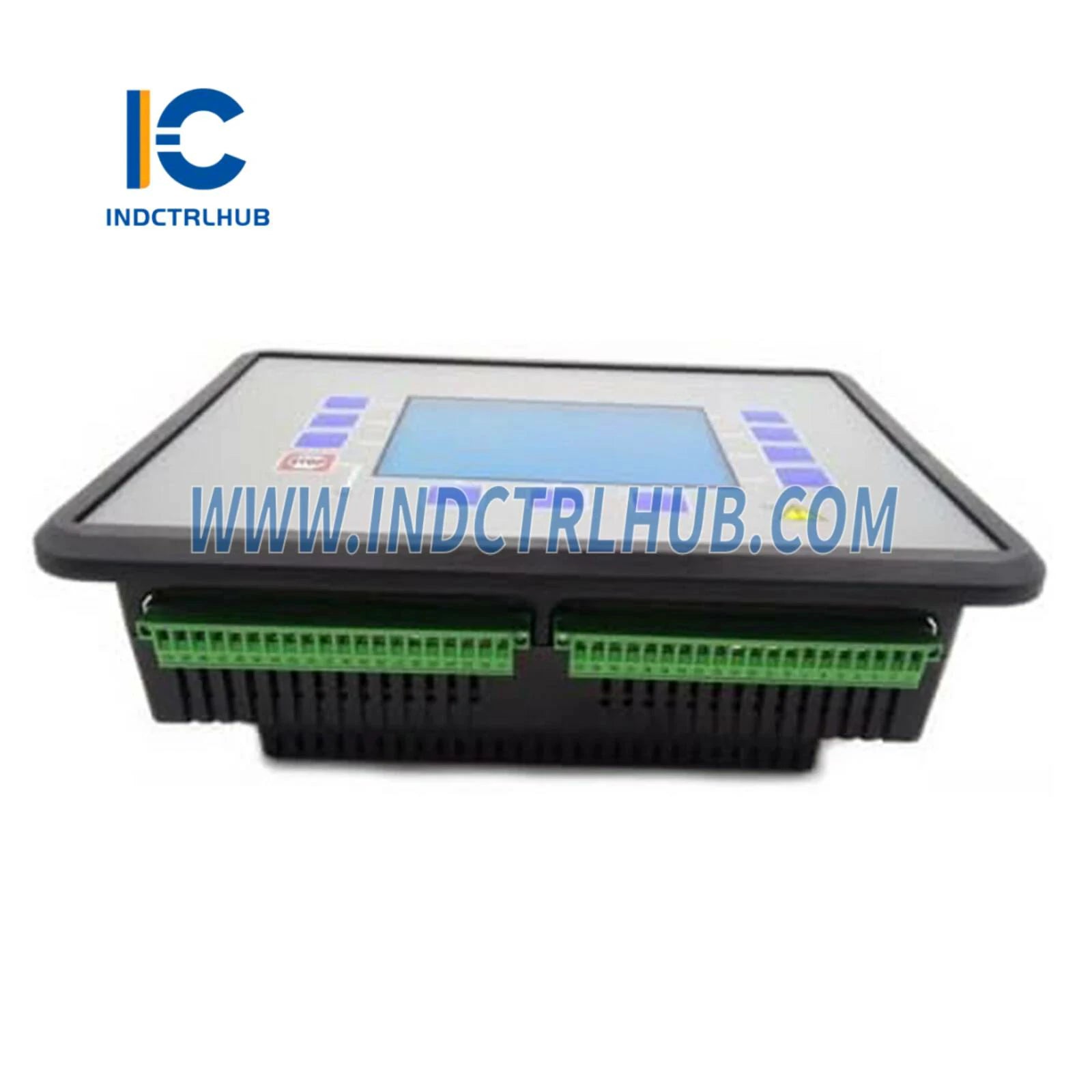

Woodward 8440-2064 EasyGen-2500-5 Generátorvezérlő
Termék áttekintése
- A Woodward 8440-2064 egy EasyGen-2500-5 Generátorvezérlő, amely ipari alkalmazásokban, például áramtermelésben, tengeri hajtásban és tartalék áramellátó rendszerekben történő generátorkészletek vezérlésére és felügyeletére készült. Ez a mikroprocesszor-alapú vezérlőegység a Woodward EasyGen-2000 sorozatának része, megbízható motor- és generátorkezelést kínál dízel, gáz vagy kettős üzemanyagú motorokhoz egyedi vagy párhuzamos működésben. Az EasyGen-2500-5 automatikus indítás/leállítás, terhelésmegosztás, energia menedzsment és védelmi funkciókat biztosít kompakt, felhasználóbarát felülettel, így alkalmas kis- és közepes méretű áramrendszerekhez. Az EasyGen-3200-5-höz (pl. 8440-2050, 8440-1978) képest az EasyGen-2500-5 költséghatékonyabb megoldás, kissé csökkentett I/O és kommunikációs képességekkel, de megőrzi a robusztus teljesítményt. A 8440-2064 az EasyGen-2500-5 egy specifikus változata, amely esetleg frissített firmware-rel vagy hardverkonfigurációkkal rendelkezik más modellekhez, például a 8440-1868-hoz képest. Fejlett kommunikációs protokollokat és masszív kialakítást kínál a megbízható működés érdekében igényes környezetekben. A 8440-2064 különbözik a Woodward 2301D/E sorozatától (pl. 8273-1011), 505D sorozattól (pl. 8200-1300), Peak150 sorozattól (pl. 8200-176), ProAct sorozattól (pl. 8237-2595), 723PLUS sorozattól (pl. 8270-1013), EPG rendszerektől (pl. 8290-195), elektronikus szabályzóktól (pl. 8406-121) és működtetőktől (pl. 8408-921), mivel az integrált generátorkészlet-vezérlésre és energia menedzsmentre fókuszál.
Műszaki adatok
- A 8440-2064 a következő műszaki adatokkal rendelkezik
| Műszaki adat | Részletek |
|---|---|
| Modell/Tételszám | 8440-2064 |
| Gyártó | Woodward |
| Leírás | EasyGen-2500-5 Generátorvezérlő generátorkészletekhez |
| Sorozat | EasyGen-2000 |
| Funkció | Generátorkészletek vezérlése és felügyelete; motor, generátor és energiaelosztás kezelése |
| Processzor | Mikroprocesszor-alapú (specifikus architektúra nem nyilvános) |
| Memória | Flash: 8–16 MB (firmware és konfiguráció számára) RAM: 4–8 MB (futásidejű adatok számára) |
| Kijelző | Grafikus LCD, 132x64 pixel, többnyelvű felület |
| Bemenetek | 8 analóg bemenet (konfigurálható 4–20 mA, 0–10 V vagy RTD számára) 12 diszkrét bemenet (24 VDC) 2 fordulatszám bemenet (mágneses érzékelő vagy közelségérzékelő) |
| Kimenetek | 4 analóg kimenet (4–20 mA vagy 0–10 V) 12 relé kimenet (száraz érintkező, max. 250 VAC/2 A) 1 működtető kimenet (kompatibilis Woodward működtetőkkel, 4–20 mA vagy 0–200 mA) |
| Kommunikációs interfészek | 1 soros port (RS-485, Modbus RTU) 1 CANopen port (motor és generátorkészlet kommunikációhoz) Ethernet (opcionális, Modbus TCP) USB (konfigurációhoz) |
| Vezérlési módok | Automatikus/kézi indítás/leállítás, izokronikus/terheléscsökkenés megosztás, aktív/reaktív teljesítményvezérlés, teljesítménytényező vezérlés |
| Tartalék | Nem redundáns |
| Diagnosztika | Hibafelismerés, eseménynaplózás (akár 500 esemény), valós idejű adatkövetés, állapot LED-ek |
| Kompatibilitás | Woodward működtetők (pl. UG-8, ProAct, 8408-921), fordulatszám érzékelők, megszakítók és harmadik fél eszközei szabványos protokollokon keresztül; integrálható SCADA rendszerekkel |
| Tápegység | 12–36 VDC (24 VDC névleges) |
| Energiafogyasztás | Kb. 10–25 W |
| Környezeti előírások | Működési hőmérséklet: -20°C és +70°C között (-4°F és +158°F) Tárolási hőmérséklet: -30°C és +80°C között (-22°F és +176°F) Relatív páratartalom: 5% és 95% között, nem kondenzáló Rezgés: IEC 60068-2-6 szabványnak megfelelő Ütés: IEC 60068-2-27 szabványnak megfelelő |
| Kialakítás | IP54 (előlapi panel, megfelelő rögzítés esetén); IP20 (hátsó rész) |
| Méretek | Kb. 219 mm (magasság) x 171 mm (szélesség) x 61 mm (mélység) |
| Súly | Kb. 1,5–2 kg |
| Rögzítés | Panelbe szerelhető (kivágási méretek a kézikönyv szerint) |
| Tanúsítványok | CE, UL, CSA, tengeri tanúsítványok (pl. DNV, ABS, Lloyd’s Register); ATEX/IECEx 2. zóna (konfigurációtól függően) |
