Woodward 8273-501 Digitális Terhelésmegosztás és Sebességszabályozás
Woodward 8273-501 Digitális Terhelésmegosztás és Sebességszabályozás
Manufacturer: Woodward
Product No.: 8273-501
Condition:1000 raktáron
Product Type: Digitális Terhelésmegosztás & Sebességszabályozás
Product Origin: USA
Payment: T/T, Western Union
Weight: 1720g
Shipping port: Xiamen
Warranty: 12 months
- 0-24 órás támogatás
- 30 napos visszaküldés
- Gyors szállítás

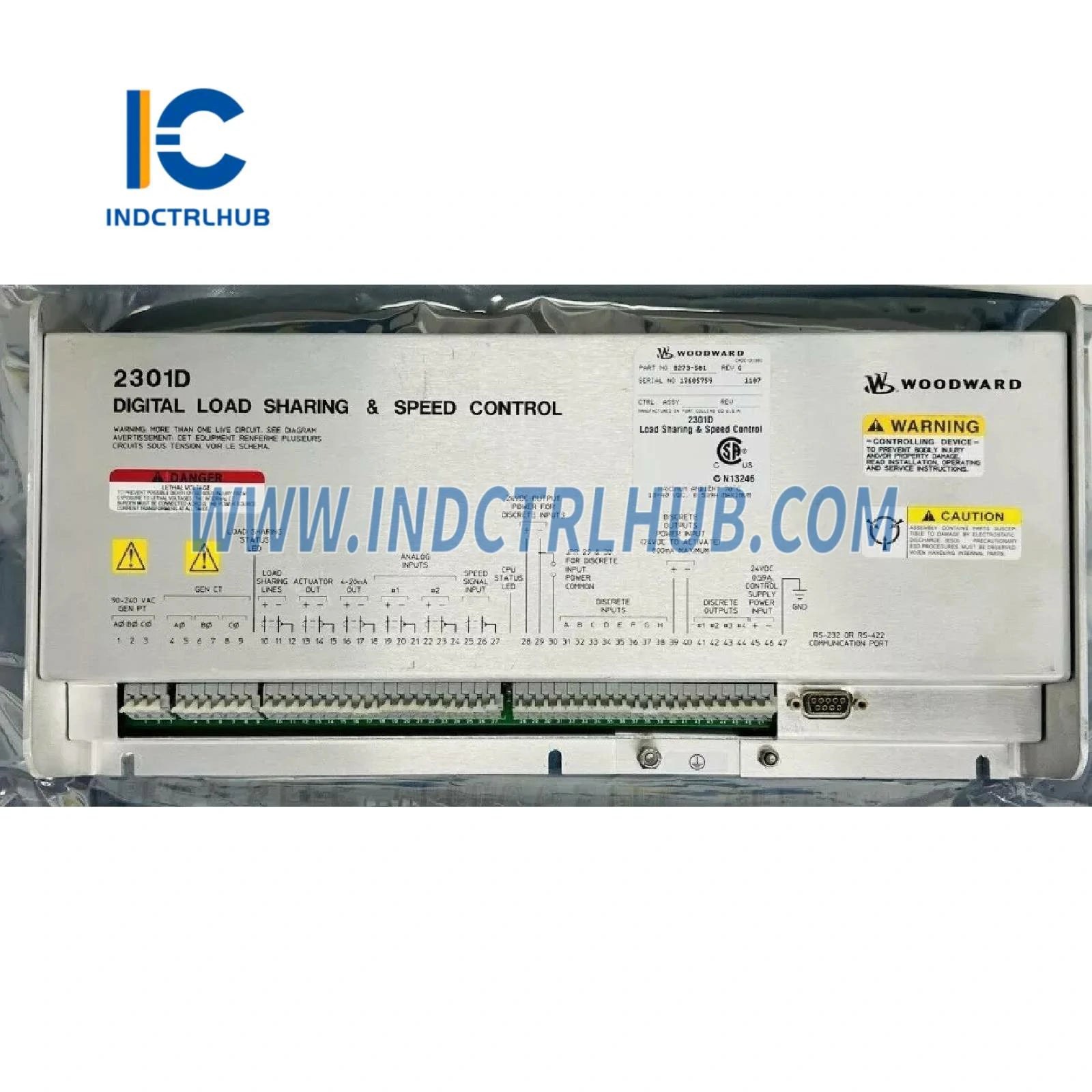

Woodward 8273-501 2301D Digitális Terhelésmegosztás és Sebességszabályozás
- Gyártó: Woodward
- Modell/Tételszám: 8273-501
- Leírás: 2301D Digitális Terhelésmegosztás és Sebességszabályozás, 24 VDC Bemenet, Szokásos Helyszínek
Áttekintés
- A Woodward 8273-501 egy 2301D Digitális Terhelésmegosztás és Sebességszabályozás modul, amelyet dízel vagy gázhajtású motorok (primer hajtóművek) által hajtott generátorok sebességének és terhelésének szabályozására terveztek. Ipari alkalmazásokban használják, például villamosenergia-termelésben, olaj- és gáziparban, valamint tengeri rendszerekben, pontos szabályozást és arányos terhelésmegosztást biztosít párhuzamos generátorok esetén. Mikroprocesszor-alapú kialakítása növeli a rugalmasságot és a kompatibilitást a meglévő 2301A rendszerekkel.
Műszaki Adatok
| Műszaki jellemző | Részletek |
|---|---|
| Modell | 8273-501 |
| Sorozat | 2301D Digitális Terhelésmegosztás és Sebességszabályozás |
| Típus | Mikroprocesszor-alapú digitális vezérlés |
| Bemeneti feszültség | 18_40 VDC, maximum 0,589 A |
| Kimeneti teljesítmény diszkrét bemenetekhez | 24 VDC, maximum 800 mA |
| Működési módok | Izokronikus, Droop, Alapterhelés |
| Sebességérzékelő | 1 MPU (Mágneses Felvevő Egység), 100_20 000 Hz névleges sebességnél |
| Sebességtartomány | 90_3600 RPM (szinkron generátor sebesség) |
| Analóg bemenetek | 2 konfigurálható analóg bemenet (4_20 mA vagy 0_5 V) |
| Analóg kimenetek | 1 konfigurálható analóg kimenet (4_20 mA vagy 0_5 V) |
| Diszkrét bemenetek | 8 kapcsoló bemenet (3 konfigurálható) |
| Diszkrét kimenetek | 4 konfigurálható relé meghajtó kimenet |
| Kommunikációs portok | RS-232 (9-tűs csatlakozó), RS-422, 1200_38 400 baud, teljes duplex |
| Aktuátor kompatibilitás | Előremenő működésű (áram növelése az üzemanyag növeléséhez); visszafelé működő mechanikus tartalékkal |
| Terhelésérzékelő | Beépített terhelésérzékelő a terhelésmegosztáshoz |
| Maximális környezeti hőmérséklet | 70°C |
| Működési hőmérséklet | -40°C és +70°C között |
| Tárolási hőmérséklet | -40°C és +85°C között |
| Relatív páratartalom | 5% és 95% között, nem kondenzáló |
| Védettségi fokozat | IP20 |
| Méretek | Kb. 27,5 cm x 17,5 cm x 5 cm |
| Súly | Kb. 1,72 kg |
| Rögzítés | Panelre szerelhető, lemezváz |
| Tanúsítványok | CE (EMC Irányelv 89/336/EEC), UL, CSA |
| Rendszerkompatibilitás | Kompatibilis a 2301A-val, frissíthető 2301E-re |
_
