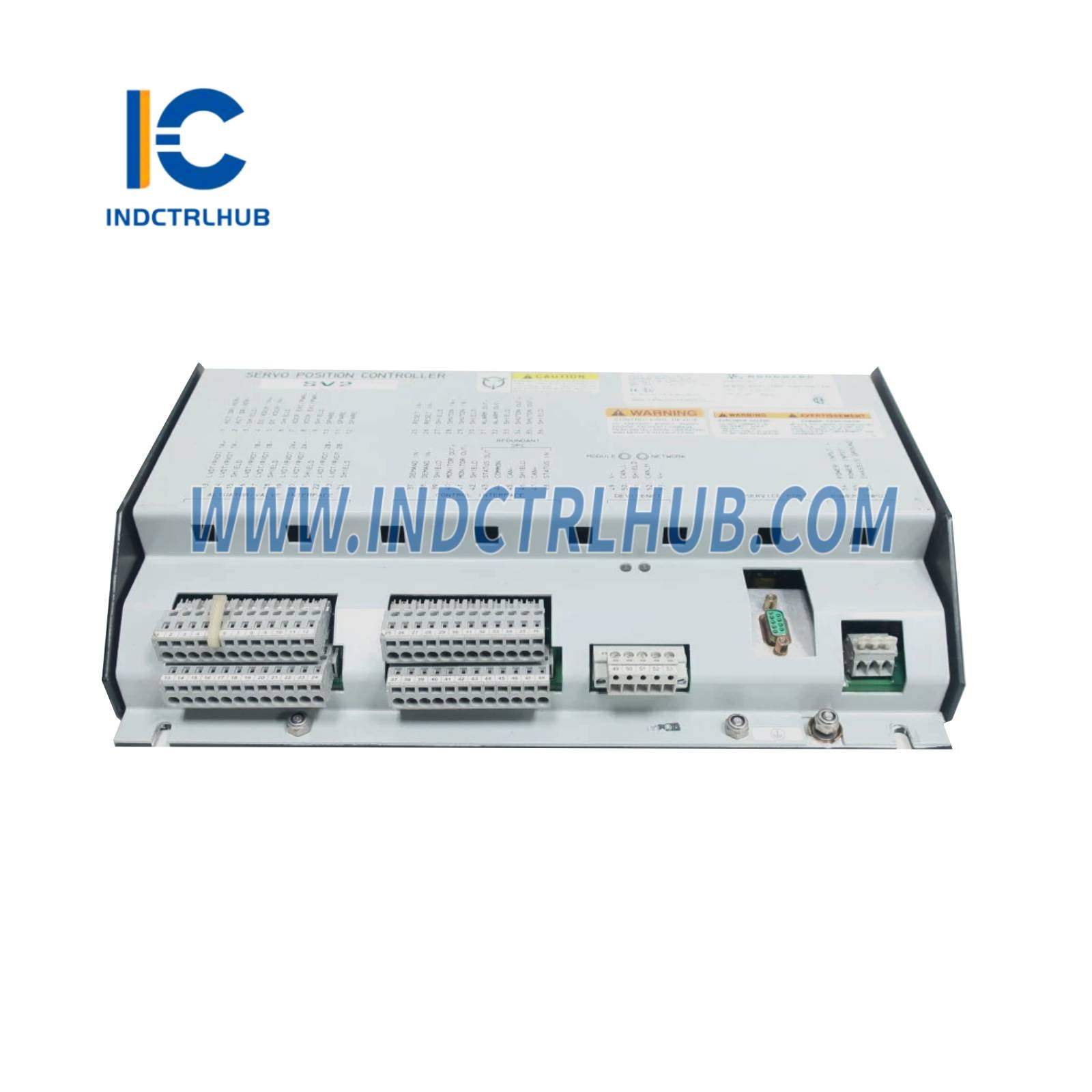

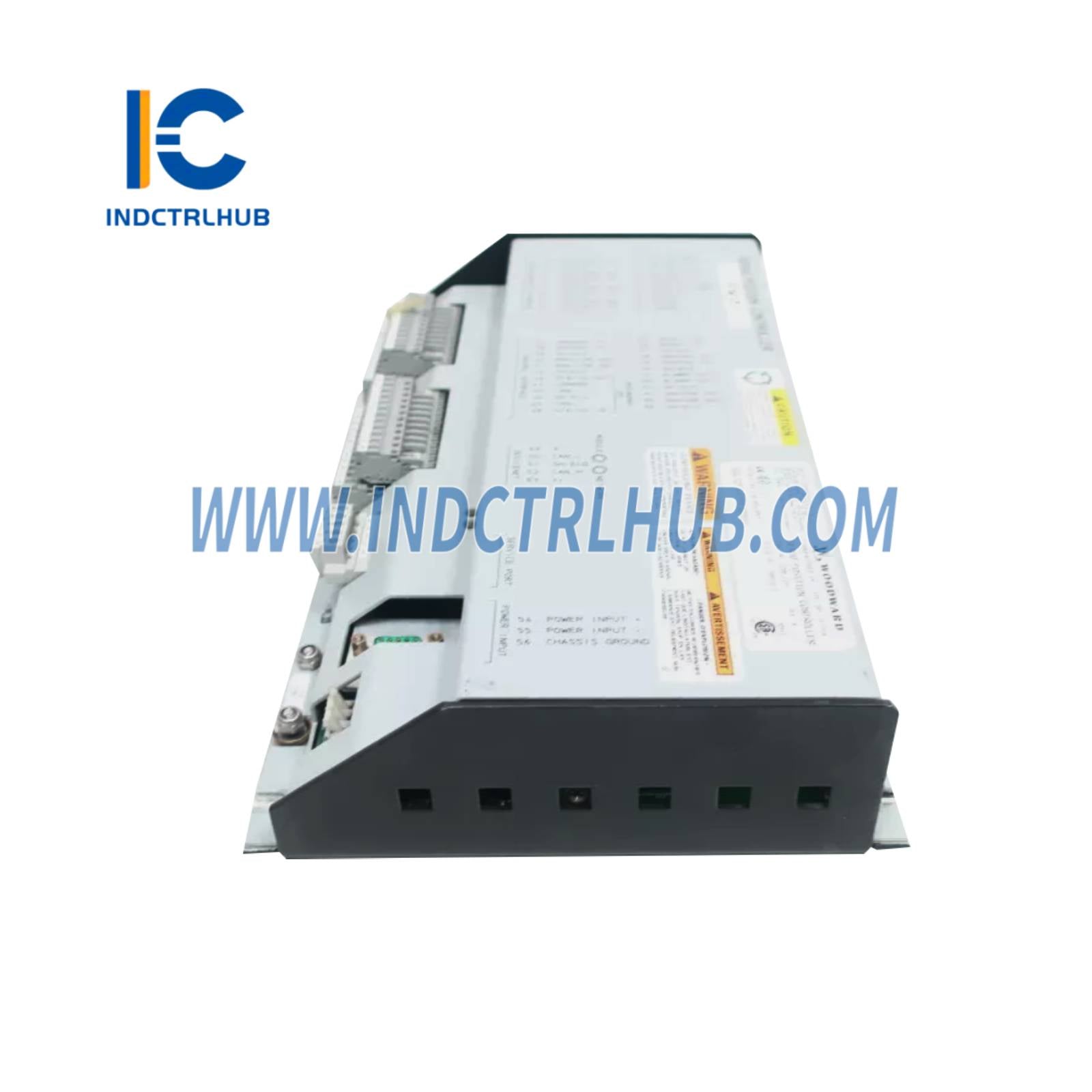

Woodward 8200-224 Szervo Pozíciószabályozó

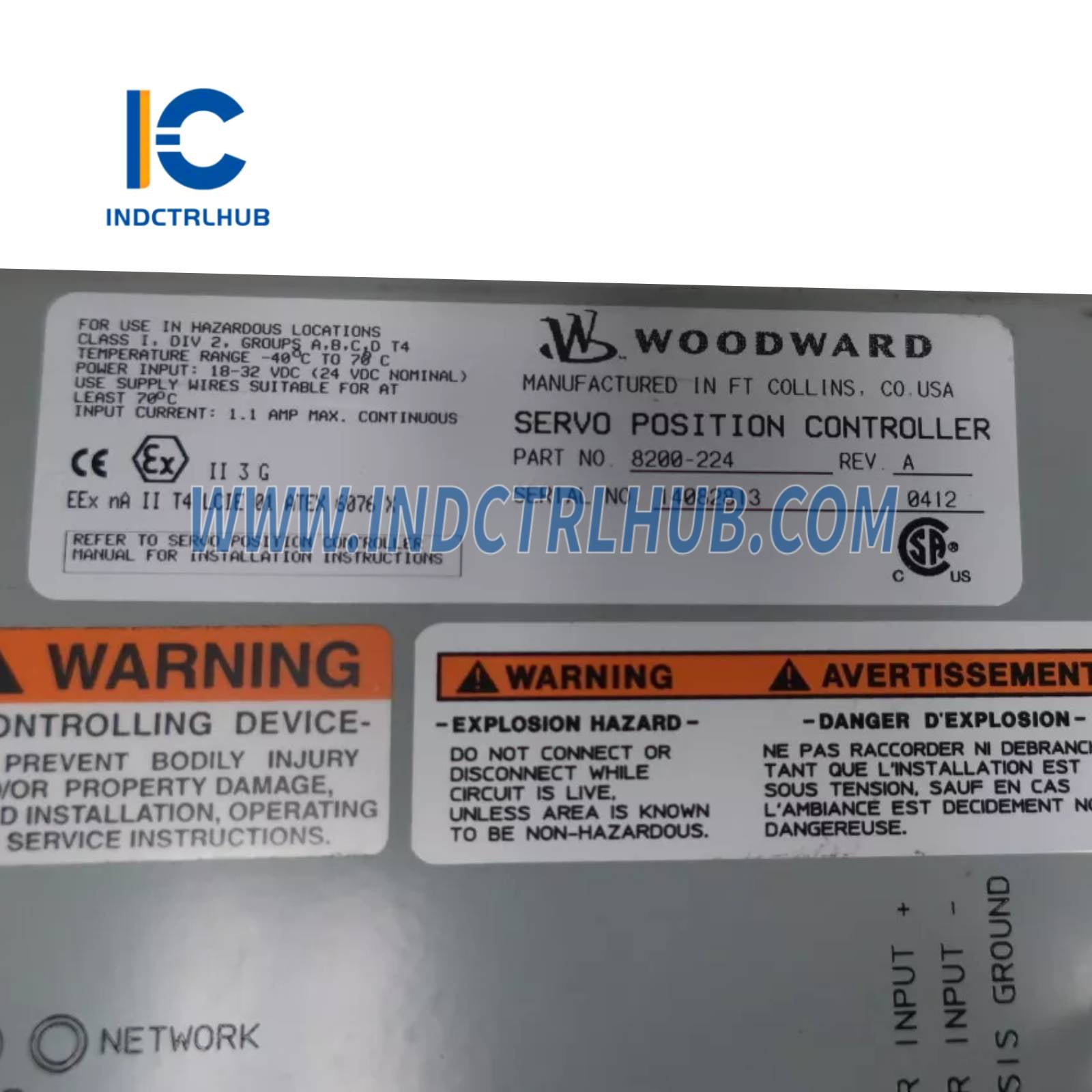

Termék áttekintése
- A Woodward 8200-224 egy Szervo Pozíciószabályozó (SPC), amelyet ipari alkalmazásokban, például gáz- és gőzturbinákban, kompresszorokban és más forgó gépekben használt szervo-szelep működtetők pontos vezérlésére terveztek. Ez a mikroprocesszor-alapú vezérlőegység pontos pozícionálást biztosít arányos vagy integráló szervo-szelepekhez, megbízható működést garantálva olyan alkalmazásokban, ahol pontos szelepvezérlés szükséges, például üzemanyag- vagy gőzáram szabályozásánál. Az 8200-224 csatlakoztatható olyan vezérlőrendszerekhez, mint a Woodward 505D vagy MicroNet platformok, és gyakran használják energiatermelésben, olaj- és gáziparban, valamint ipari folyamatokban. Robusztus diagnosztikával, rugalmas kommunikációs lehetőségekkel és kompakt kialakítással rendelkezik, így alkalmas új telepítésekhez és utólagos beépítésekhez egyaránt. Az 8200-224 különbözik a Woodward digitális szabályozóitól (pl. 8200-1300) és a Peak150 sorozattól (pl. 8200-176), mivel kifejezetten a szervo-szelep pozícionálására fókuszál.
Műszaki adatok
- Az 8200-224 a következő műszaki adatokkal rendelkezik
| Műszaki adat | Részletek |
|---|---|
| Modell/Tételszám | 8200-224 |
| Gyártó | Woodward |
| Leírás | Szervo Pozíciószabályozó Szervo-Szelep Működtetőkhöz |
| Sorozat | SPC (Szervo Pozíciószabályozó) |
| Funkció | Pontos pozícionálás arányos vagy integráló szervo-szelepekhez |
| Processzor | Mikroprocesszor-alapú (specifikus architektúra nem nyilvános) |
| Memória | Flash: 4–8 MB (firmware és konfiguráció számára) RAM: 2–4 MB (futásidejű adatok számára) |
| Kijelző | Nincs (konfiguráció PC interfészen vagy külső HMI-n keresztül) |
| Bemenetek | 2 pozícióigény bemenet (4–20 mA vagy 0–5 V) 1 LVDT/RVDT visszacsatolás bemenet (a szelep pozícióhoz) |
| Kimenetek | 1 szervo-szelep hajtás kimenet (±10 mA-tól ±100 mA-ig, konfigurálható) 1 analóg kimenet (4–20 mA, pozíció visszacsatoláshoz) |
| Kommunikációs interfészek | 1 soros port (RS-232 vagy RS-485, Modbus RTU) CANopen (alapértelmezett) Ethernet (opcionális, konfigurációhoz és diagnosztikához) |
| Vezérlési módok | Arányos vagy integráló szervo-szelep vezérlés |
| Redundancia | Nem redundáns (párosítható redundáns rendszerekhez) |
| Diagnosztika | Szelep pozíció hibadetektálás, jelhiba detektálás, eseménynaplózás (akár 200 eseményig), állapot LED-ek |
| Kompatibilitás | Woodward vezérlőrendszerek (pl. 505D, MicroNet), LVDT/RVDT visszacsatolásos működtetők, és harmadik fél vezérlőrendszerek szabványos protokollokon keresztül |
| Tápegység | 18–32 VDC (24 VDC névleges) |
| Teljesítményfelvétel | Kb. 10–15 W |
| Környezeti előírások | Működési hőmérséklet: -40°C-tól +70°C-ig (-40°F-tól +158°F-ig) Tárolási hőmérséklet: -40°C-tól +85°C-ig (-40°F-tól +185°F-ig) Relatív páratartalom: 5%–95% nem kondenzáló Rezgés: MIL-STD-810 kompatibilis Ütés: MIL-STD-810 kompatibilis |
| Kialakítás | IP20 (panelre szerelhető, magasabb IP besorolás burkolatokkal) |
| Méretek | Kb. 150 mm (M) x 100 mm (Sz) x 75 mm (M) |
| Súly | Kb. 0,5–1 kg |
| Rögzítés | Panel vagy DIN sín |
| Tanúsítványok | CE, UL, CSA, ATEX 2. zóna (veszélyes területekre, konfigurációtól függően), tengeri tanúsítványok (pl. DNV, ABS) |
