Product Description

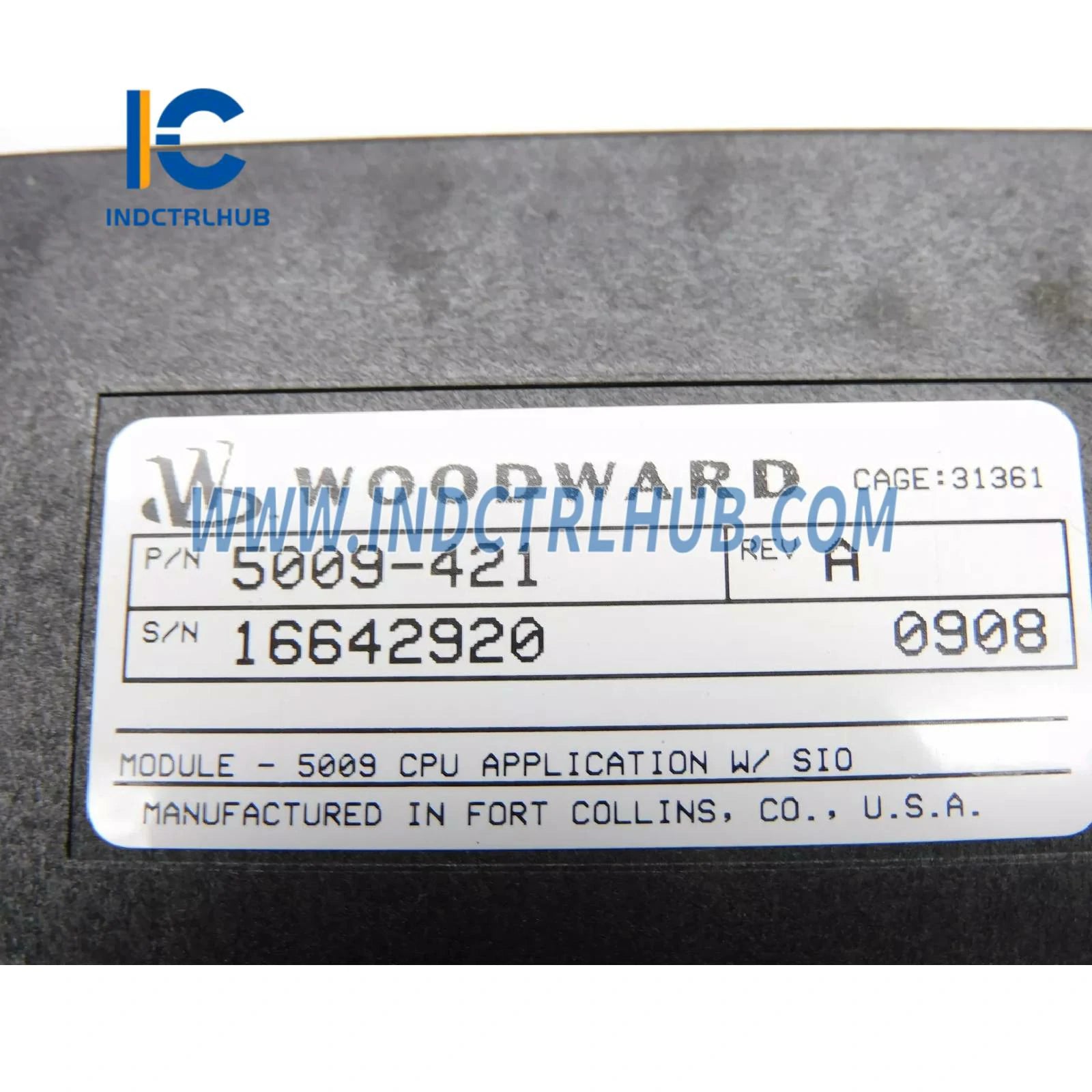

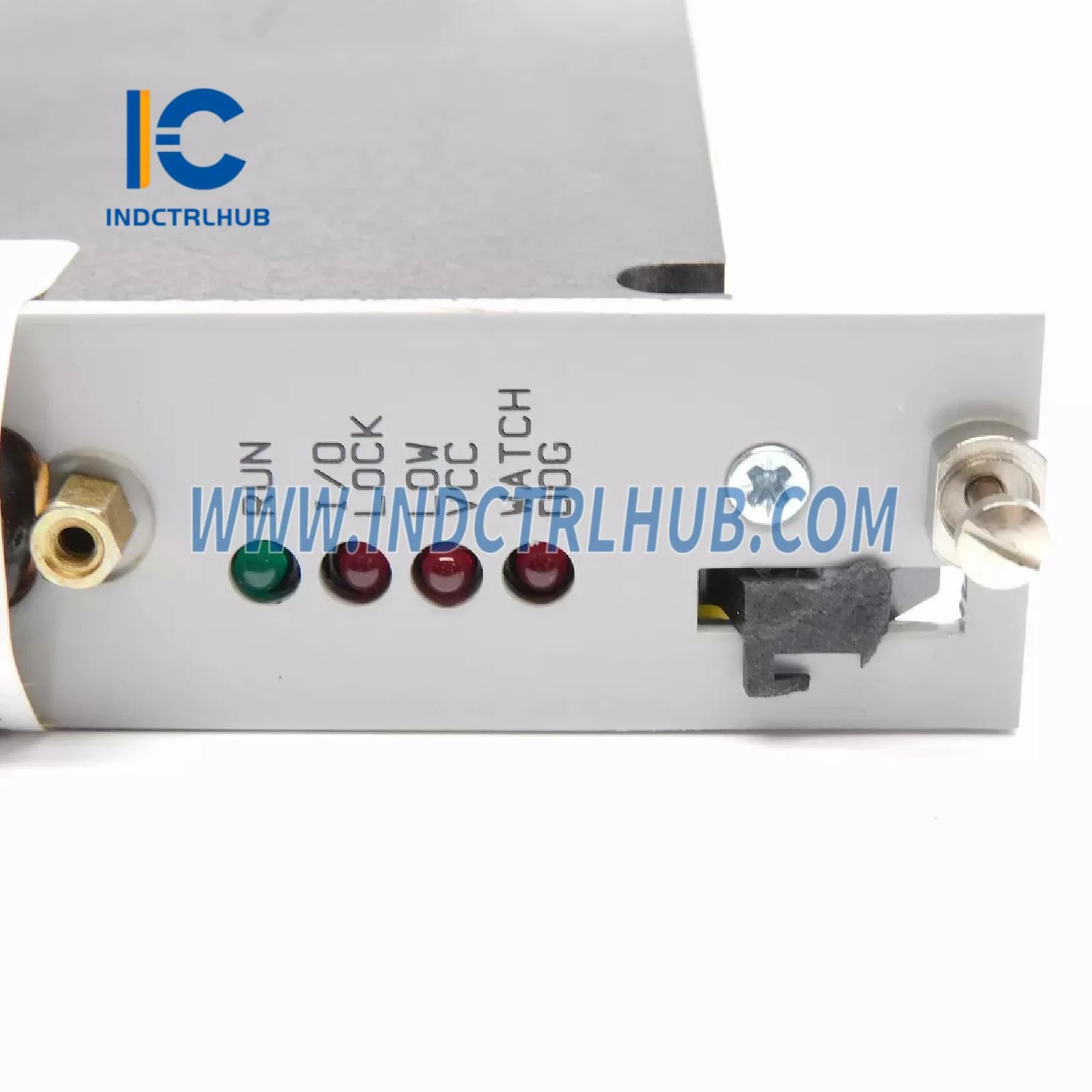

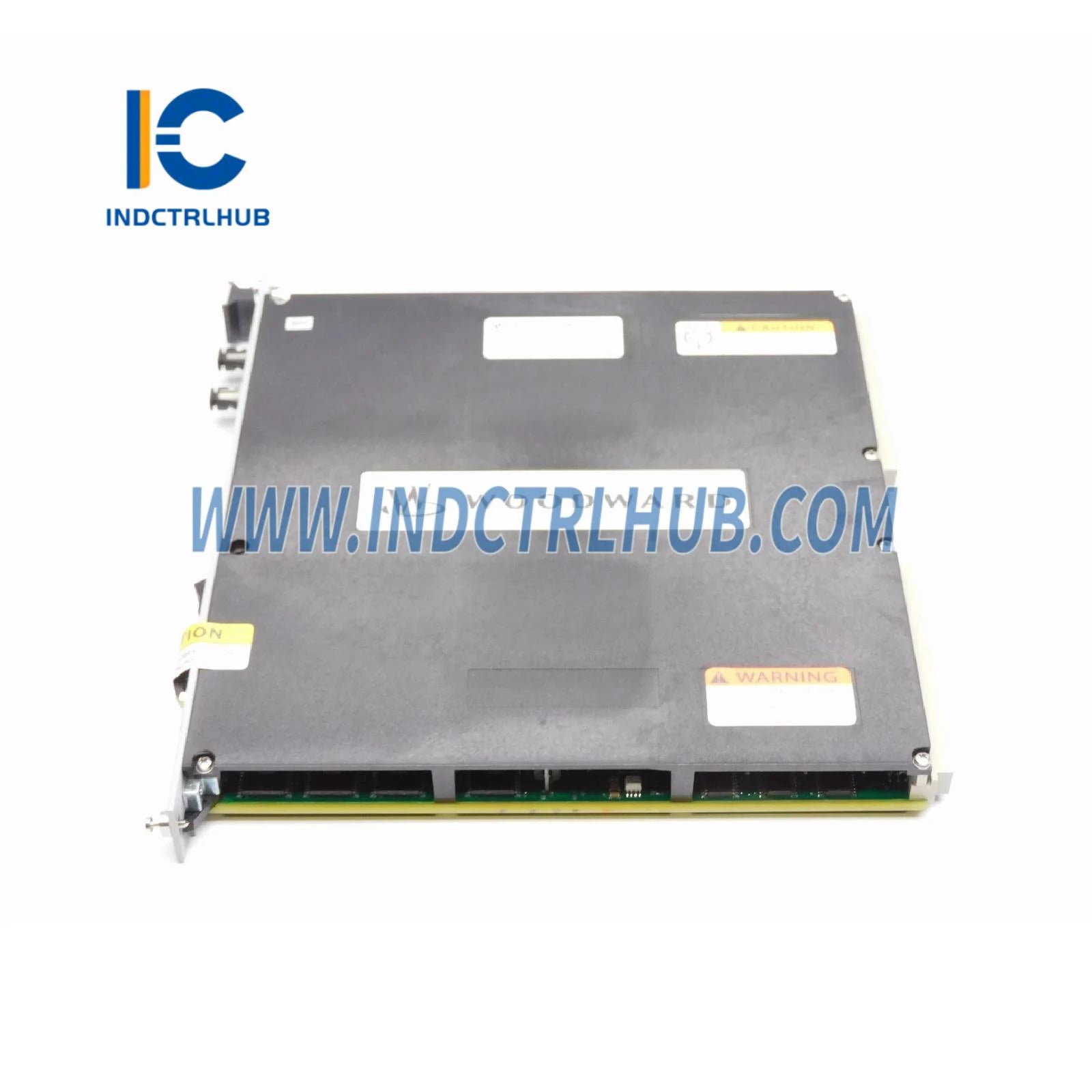

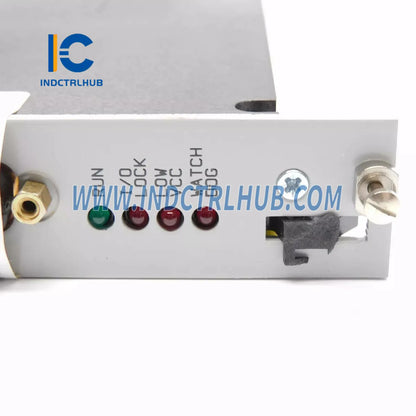

Woodward 5009-421 digitális vezérlőrendszer
Termékáttekintés
- A Woodward 5009-421 egy digitális vezérlőrendszer, amely ipari gőzturbinákhoz készült, fejlett vezérlési, védelmi és megfigyelési képességeket biztosítva. A Woodward 5009 sorozat részeként ez a rendszer a turbina sebességének, terhelésének és egyéb működési paramétereinek szabályozására szolgál, biztosítva az optimális teljesítményt és biztonságot. Gyakran alkalmazzák villamosenergia-termelésben, olaj- és gáziparban, petrolkémiai és ipari folyamatokban, különösen mechanikus hajtású és generátorhajtású gőzturbinák esetében. Az 5009-421 ismert megbízhatóságáról, rugalmas konfigurációjáról és robusztus kialakításáról, alkalmas új telepítésekhez és régebbi turbina-vezérlőrendszerek utólagos korszerűsítéséhez egyaránt.
Műszaki adatok
- Az 5009-421 a következő műszaki adatokkal rendelkezik az iparági források és a Woodward dokumentációja alapján:
| Műszaki adatok | Részletek |
|---|---|
| Modell/Cikkszám | 5009-421 |
| Gyártó | Woodward |
| Leírás | Digitális vezérlőrendszer gőzturbinákhoz |
| Sorozat | 5009 |
| Funkció | Gőzturbina sebességét, terhelését, kivételét és védelmét szabályozza |
| Bemeneti jelek | Analóg: 4–20 mA, 0–5 V, termoelemek, RTD-k (folyamatparaméterekhez) Digitális: Bináris bemenetek (pl. indítás/leállítás, vészjelzések) Sebesség: Mágneses jeladó (MPU) vagy közelségérzékelők (akár 4 sebességbemenet) |
| Kimeneti jelek | Analóg: 4–20 mA (szelep működtetők, szabályozók számára) Digitális: Relé kimenetek riasztásokhoz, leállításokhoz vagy állapotjelzésekhez PWM: Precíz működtető szabályozáshoz |
| Bemeneti/kimeneti kapacitás | Konfigurálható, jellemzően 16–32 analóg bemenet, 8–16 analóg kimenet, 32–64 digitális bemenet/kimenet |
| Vezérlési módok | Sebességszabályozás, terhelésszabályozás, kivétel/bemeneti nyomásszabályozás, izokron/droop, kaszkádolt szabályozás |
| Kommunikációs interfészek | RS-232, RS-485, Modbus RTU, Ethernet (opcionális), Woodward saját protokollok |
| Redundancia | Opcionális háromszoros moduláris redundáns (TMR) konfiguráció kritikus alkalmazásokhoz |
| Szoftver | Woodward Control Assistant, GAP (Graphical Application Programmer) programozáshoz és konfigurációhoz |
| Diagnosztika | Túlpörgés elleni védelem, szelephiba érzékelés, eseménynaplózás, valós idejű megfigyelés, riasztási kimenetek |
| Kompatibilitás | Woodward működtetők (pl. TG-17E, CPC-II), gőzturbinák és harmadik féltől származó eszközök szabványos protokollokon keresztül |
| Tápegység | 18–32 VDC (24 VDC névleges, redundáns tápegység-bemenetek támogatottak) |
| Energiafogyasztás | Kb. 30–60 W (a konfigurációtól és az I/O terheléstől függően) |
| Környezeti előírások | Működési hőmérséklet: -40°C-tól +70°C-ig (-40°F-tól +158°F-ig) Tárolási hőmérséklet: -40°C-tól +85°C-ig (-40°F-tól +185°F-ig) Relatív páratartalom: 5% és 95% között, nem kondenzáló Rezgés: MIL-STD-810 kompatibilis Ütés: MIL-STD-810 kompatibilis |
| Burkolat | IP20 (vezérlőszekrénybe telepítve, magasabb IP-védettség burkolatokkal) |
| Méretek | Kb. 350 mm (M) x 250 mm (Sz) x 150 mm (M) (alvázfüggő) |
| Súly | Kb. 3,0–5,0 kg (a konfigurációtól függően) |
| Szerelés | Rackbe vagy panelbe szerelhető (a váz függvénye) |
| Tanúsítványok | CE, UL, CSA, ATEX (veszélyes területekre, konfigurációfüggő), tengeri tanúsítványok (pl. DNV, ABS) |
