Product Description

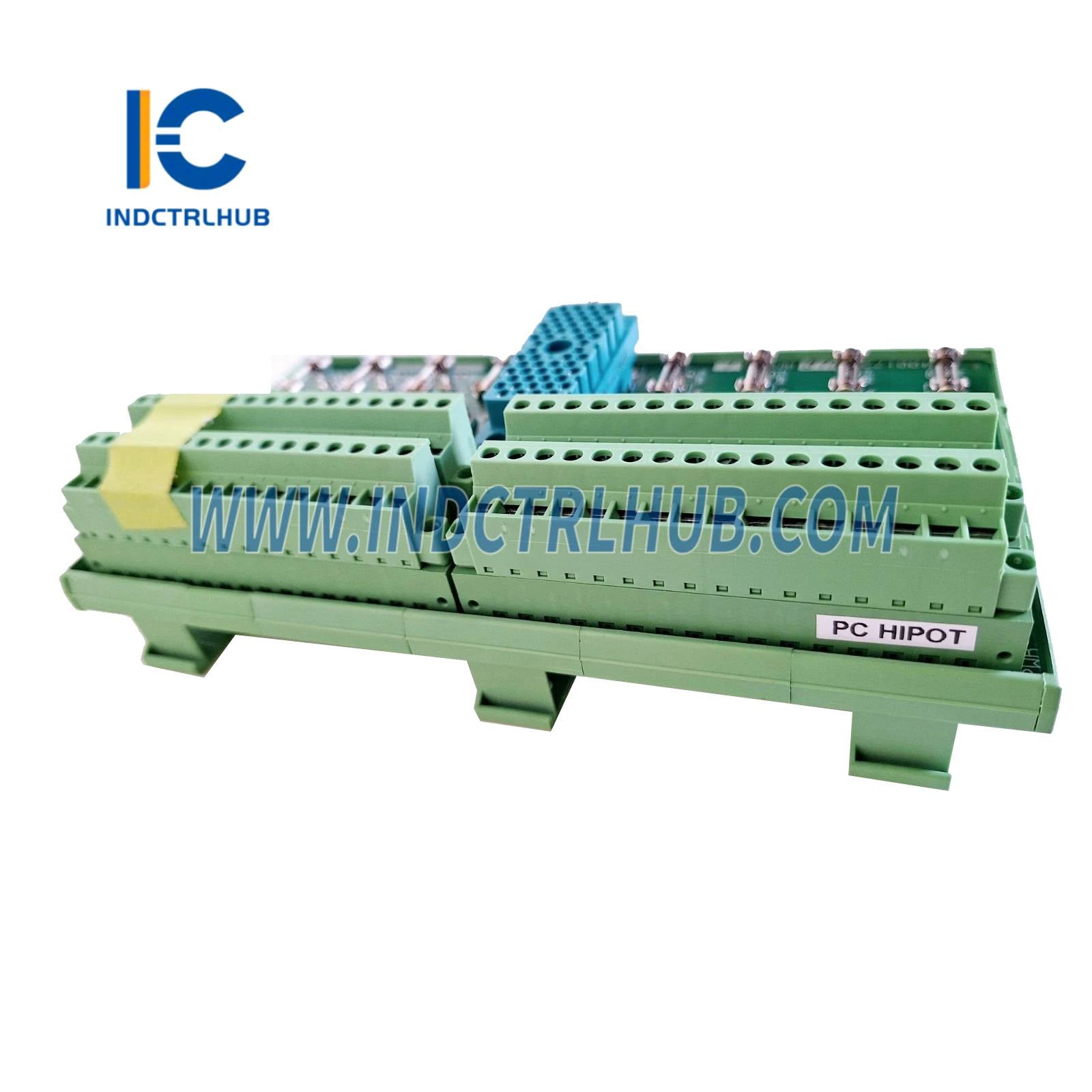

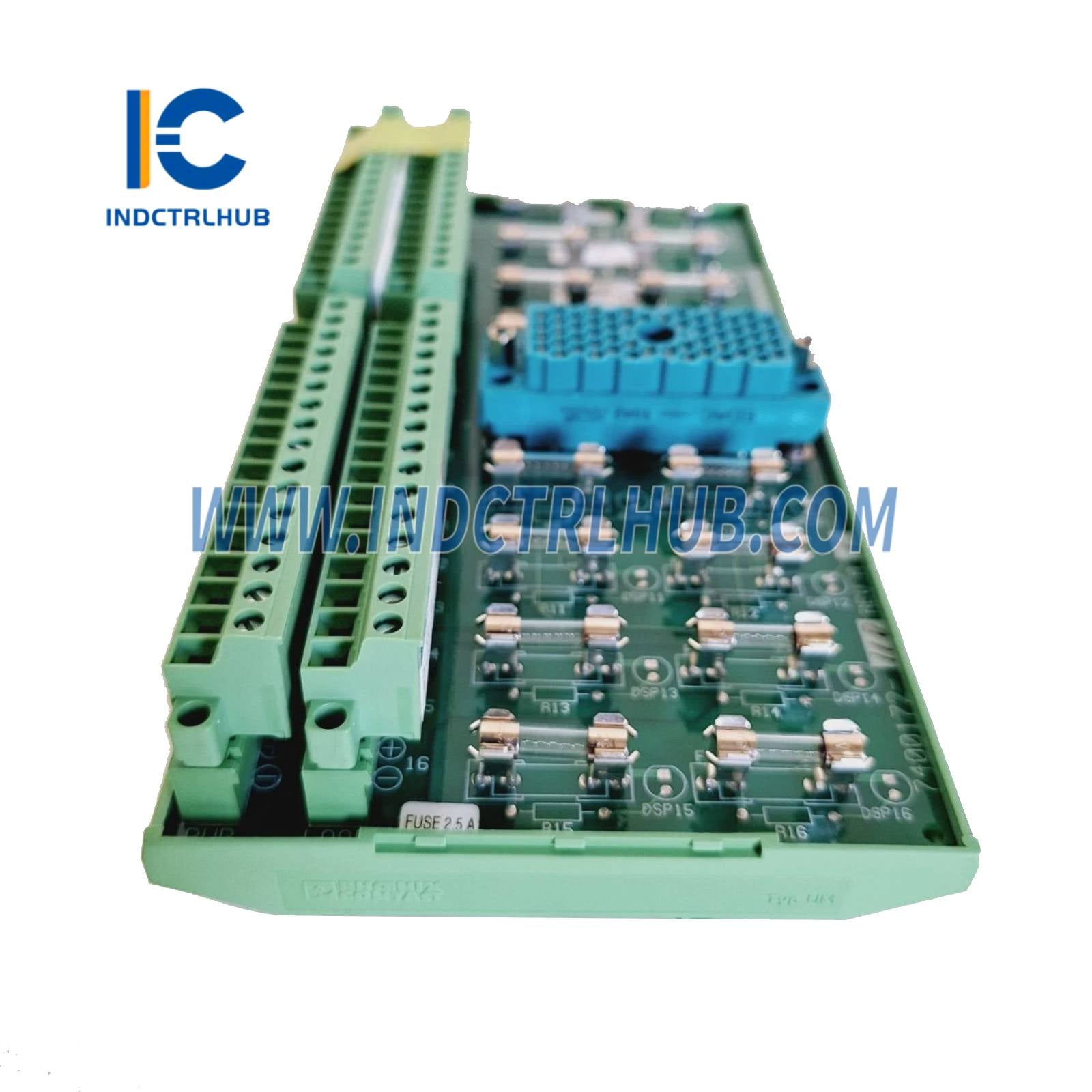

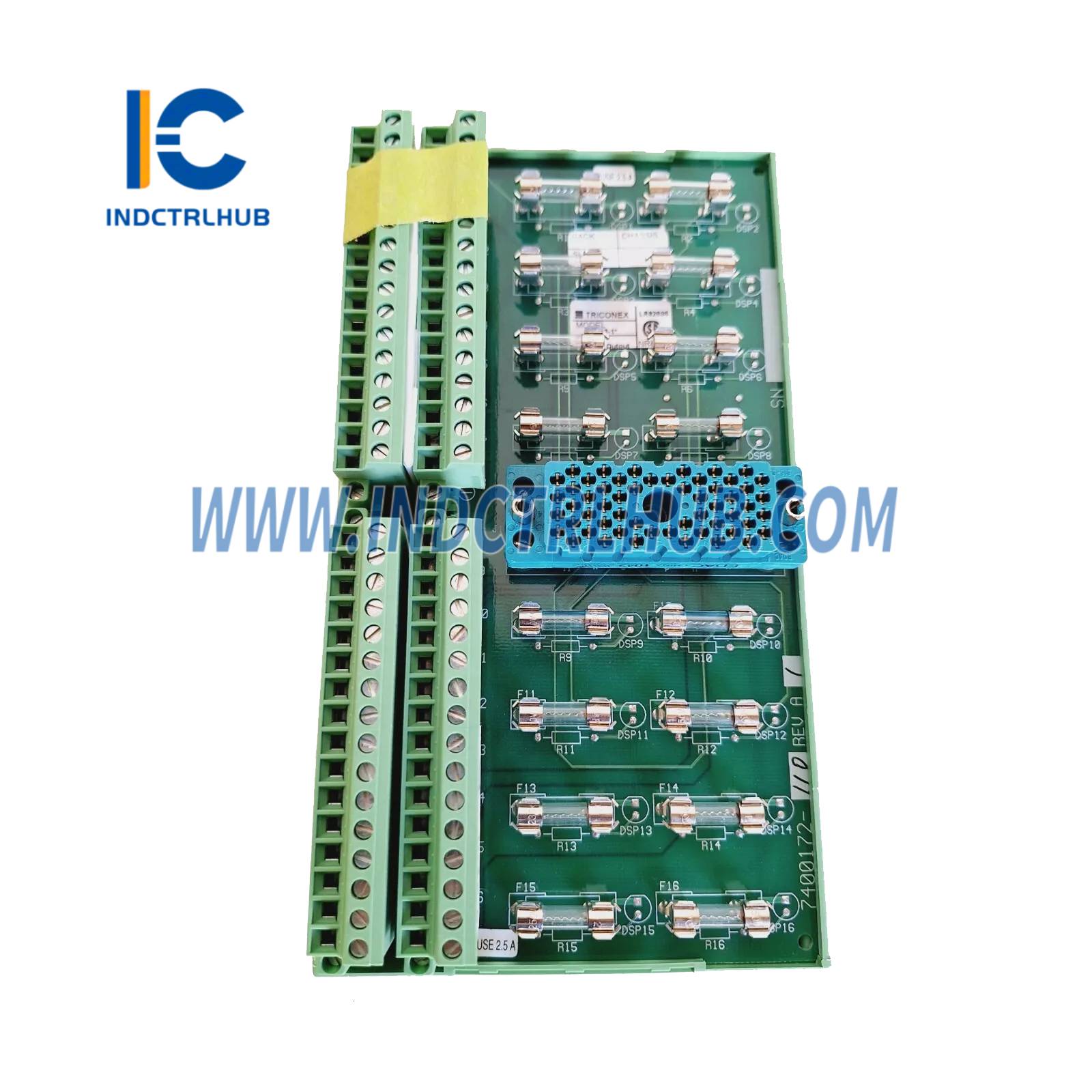

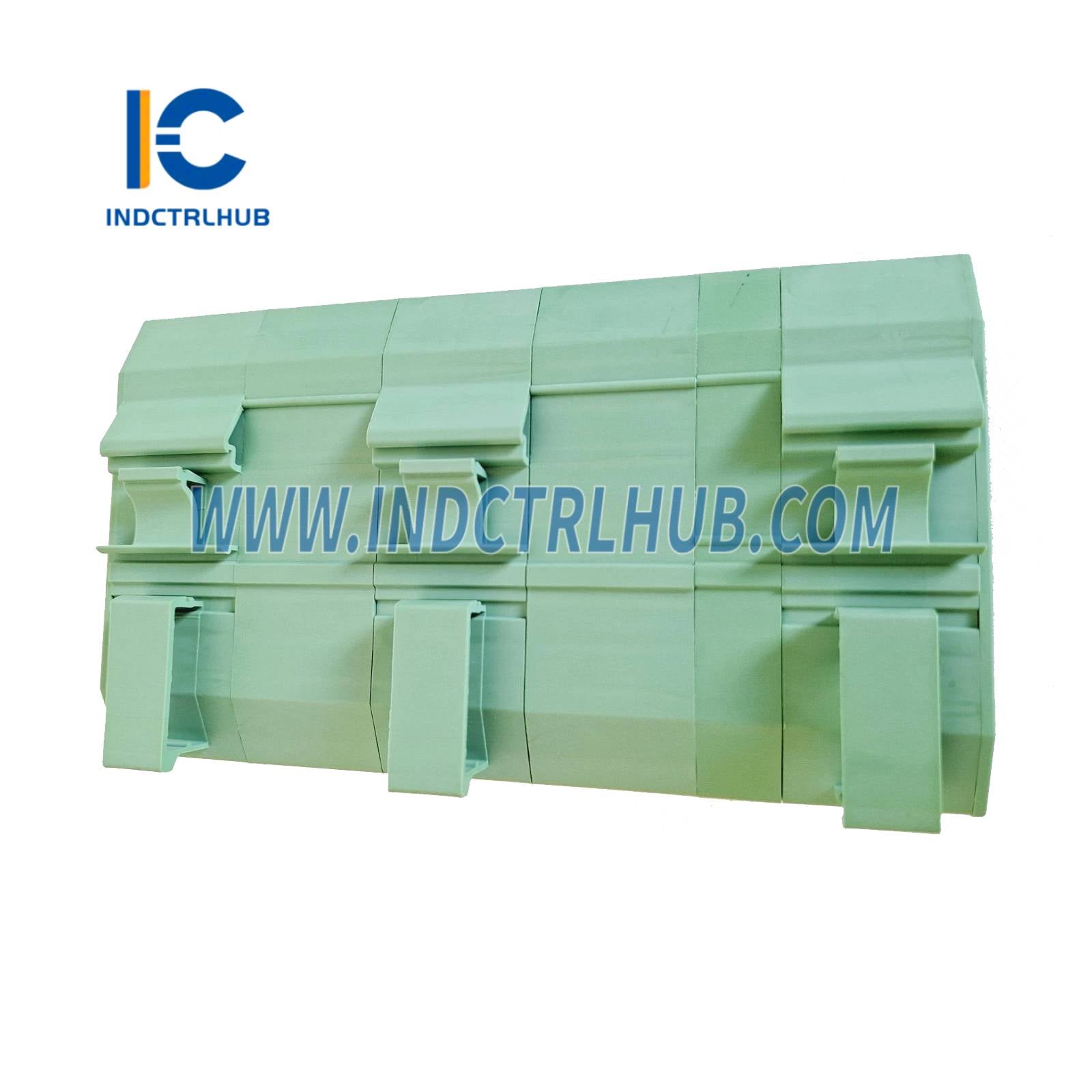

Triconex 9863-710F Analóg Kimeneti Végződés Panel
Termék Áttekintés
- Leírás: A Triconex 9863-710F egy Analóg Kimeneti Végződés Panel, amely a Triconex biztonsági műszerezett rendszerekben (SIS) használatos, a Schneider Electric Triconex termékvonalának része. Külső interfészként szolgál a Triconex analóg kimeneti modulok (pl. 3805E, 3806E) és a terepi eszközök összekapcsolásához
Műszaki Adatok
| Műszaki Adat | Részletek |
|---|---|
| Gyártó | Triconex (Schneider Electric) |
| Sorozat | Triconex Biztonsági Műszerezett Rendszerek (SIS) |
| Modell/Tételszám | 9863-710F |
| Modelltípus | Analóg Kimeneti Végződés Panel |
| Funkció | Analóg kimeneti jelek csatlakoztatása Triconex I/O modulokról terepi eszközökhöz |
| Kijelző | Nem alkalmazható (nincs integrált kijelző) |
| Bemenetek | Analóg kimeneti jelek Triconex I/O modulokról (pl. 4–20 mA) |
| Kimenetek | Analóg jelek terepi eszközökhöz (általában 8–16 csatorna, 4–20 mA) |
| Kommunikációs Interfészek | Csatlakozás Triconex I/O modulokhoz saját rendszerkábeleken keresztül |
| Jelkezelés | Jel izoláció, zajcsökkentés |
| Pontosság | Nem alkalmazható (jelirányítás) |
| Redundancia | Támogatja a Háromszoros Moduláris Redundáns (TMR) architektúrát |
| Diagnosztika | Támogatott a Triconex rendszerdiagnosztikán keresztül |
| Kompatibilitás | Triconex biztonsági rendszerek (pl. Tricon, Trident, Tri-GP), különösen analóg kimeneti modulok |
| Tápegység | Passzív (táplált a csatlakoztatott I/O modulok vagy külső 24 VDC által, ha szükséges) |
| Energiafogyasztás | Minimális (passzív panel, általában <1 W) |
| Környezeti Adatok | Működési Hőmérséklet: -40°C és +70°C között Tárolási Hőmérséklet: -40°C és +85°C között Relatív Páratartalom: 5% és 95% nem kondenzáló |
| Burkolat | IP20 (amikor Triconex szekrényben vagy burkolatban van felszerelve) |
| Méretek | Kb. 300 mm (M) x 200 mm (Sz) x 50 mm (M) (becsült) |
| Súly | Kb. 0,8–1,2 kg |
| Rögzítés | DIN sínre vagy panelre szerelhető Triconex szekrényben vagy elosztó burkolatban |
| Tanúsítványok | CE, UL, CSA (rendszerfüggő) |
