Product Description

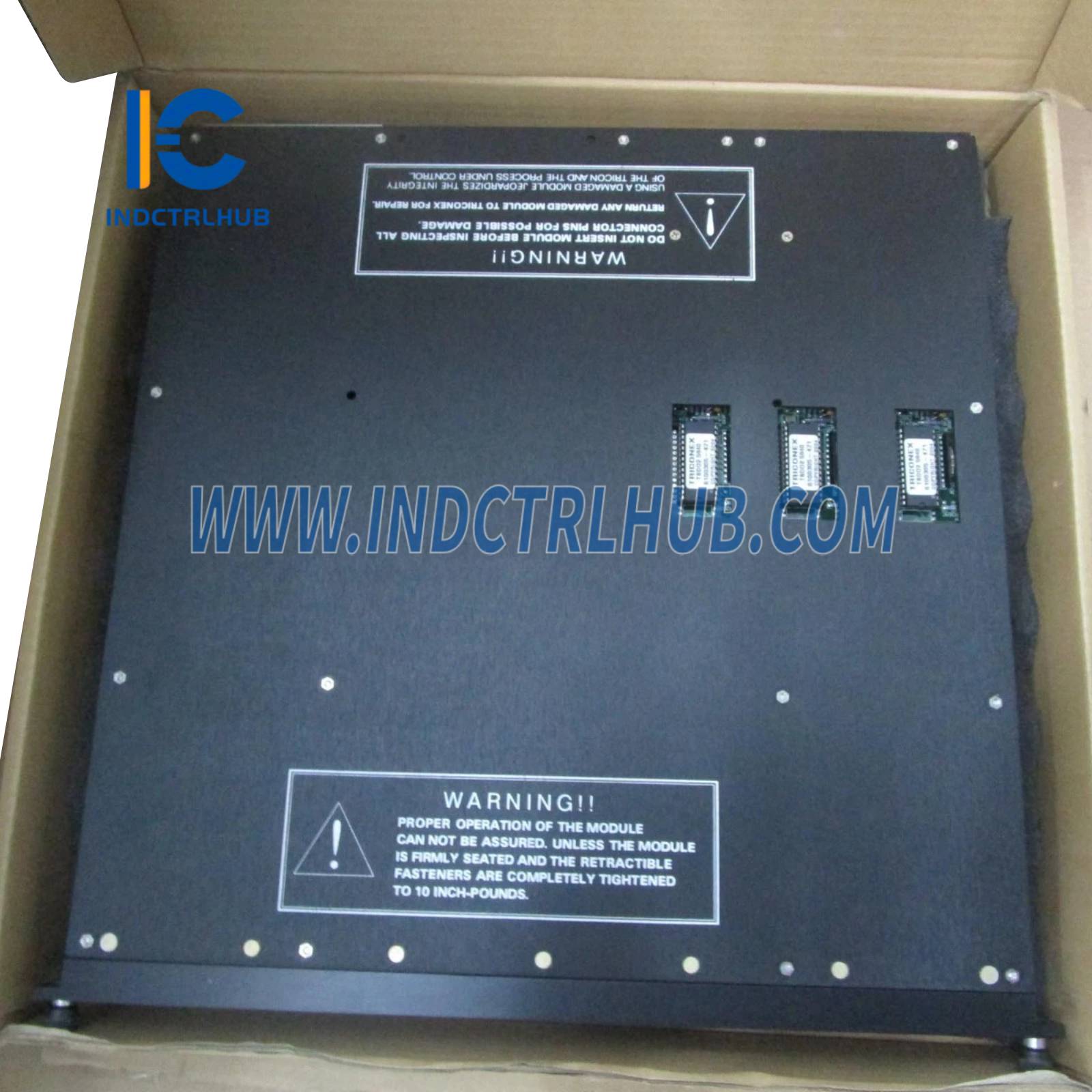

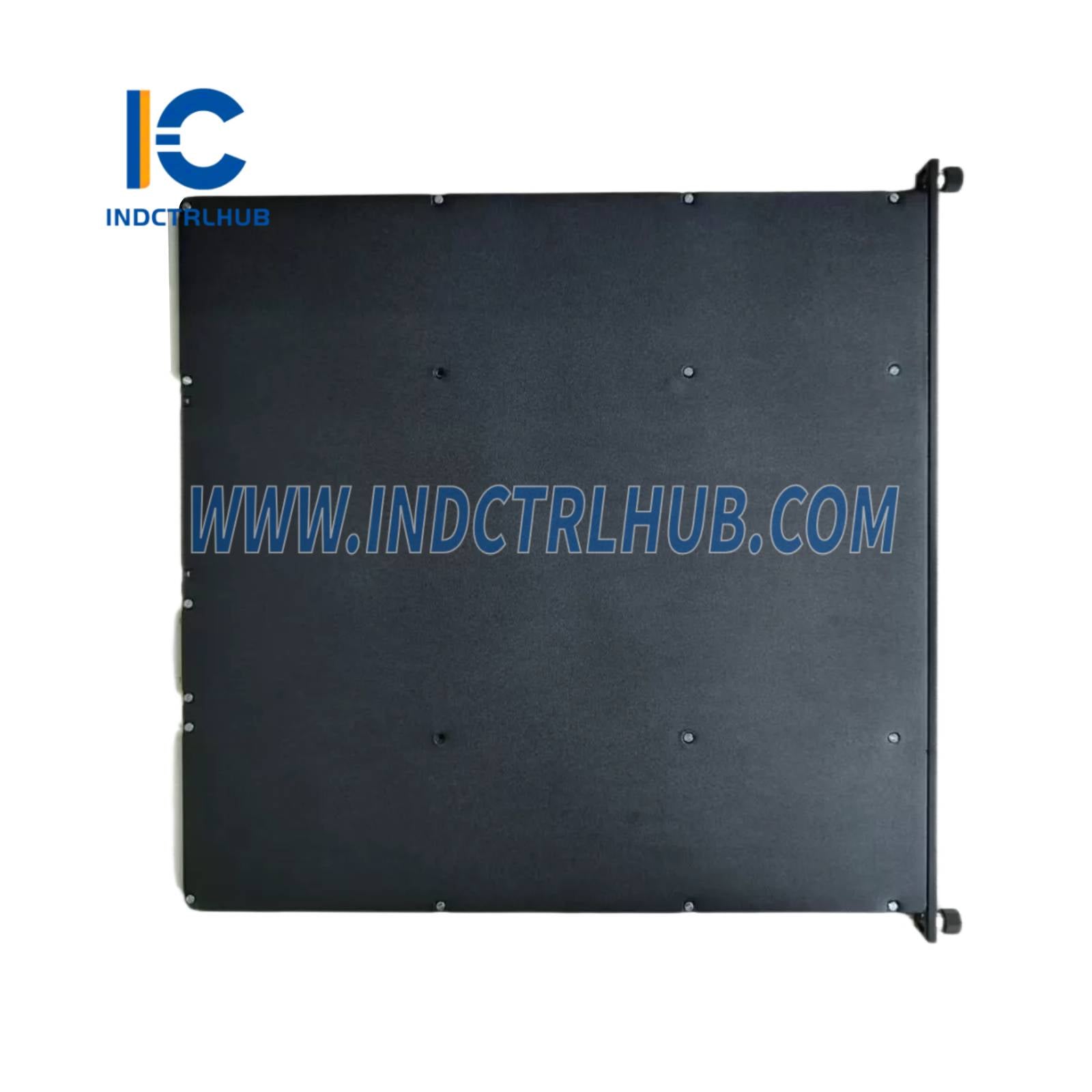

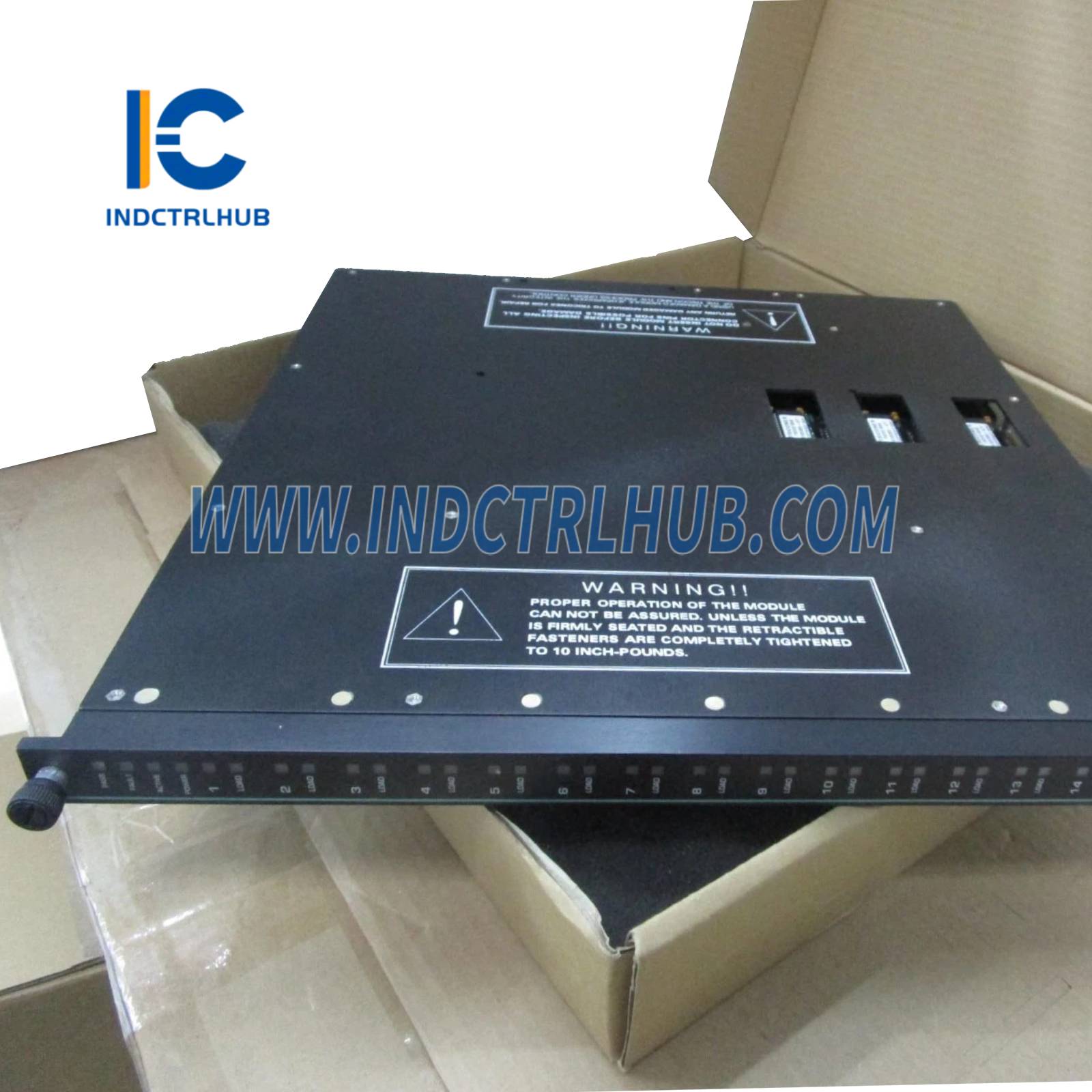

Triconex 3625N digitális kimeneti modul
Termékáttekintés
- Leírás: A Triconex 3625N egy digitális kimeneti modul, amelyet a Triconex biztonsági műszaki rendszerekben (SIS) való használatra terveztek, a Schneider Electric Triconex termékcsaládjának része. 32 felügyelt vagy nem felügyelt digitális kimeneti csatornát biztosít mezői eszközök, például relék vezérléséhez
Műszaki adatok
| Műszaki adatok | Részletek |
|---|---|
| Gyártó | Triconex (Schneider Electric) |
| Sorozat | Triconex biztonsági műszaki rendszerek (SIS) |
| Modell/Cikkszám | 3625N |
| Modelltípus | Digitális kimeneti modul (felügyelt/nem felügyelt) |
| Funkció | 32 felügyelt vagy nem felügyelt digitális kimeneti jelet biztosít mezői eszközök vezérléséhez |
| Kijelző | Nem alkalmazható (nincs integrált kijelző) |
| Bemenetek | Digitális vezérlőjelek a Triconex vezérlőktől |
| Kimenetek | 32 digitális kimenet (24 VDC, csatornánként legfeljebb 2 A, ellenállásos) |
| Kommunikációs interfészek | TriBus TMR kommunikációhoz, csatlakozik Triconex vezérlőkhöz |
| Jel kondicionálás | Kimeneti áramkorlátozás, jel-izoláció, mezői vezeték felügyelet (felügyelt módban) |
| Pontosság | Nem alkalmazható (digitális jelfeldolgozás) |
| Redundancia | Támogatja a Tripla Moduláris Redundáns (TMR) architektúrát |
| Diagnosztika | Beépített diagnosztika, forrócsere, mezői vezetékhiba érzékelés, állapotfigyelés TriStation 1131-en keresztül |
| Kompatibilitás | Triconex biztonsági rendszerek (pl. Tricon, Trident, Tri-GP); a 3625N-hez Tricon v10.2 vagy újabb szükséges |
| Tápegység | 24 VDC (Triconex hátlapon keresztül), általános feszültségtartomány: 16–32 VDC, max 36 V |
| Energiafogyasztás | Maximális 76,8 W (32 csatorna, 2 A, 24 VDC alapján) |
| Környezeti előírások | Üzemi hőmérséklet: -40°C-tól +70°C-ig Tárolási hőmérséklet: -40°C és +85°C között Relatív páratartalom: 5% és 95% között, nem kondenzáló |
| Burkolat | IP20 (amikor a Triconex vázba van telepítve) |
| Méretek | Kb. 240 mm (M) x 120 mm (Sz) x 40 mm (M) |
| Súly | Kb. 0,4 kg |
| Szerelés | Csatlakoztatható Triconex vázhoz, kompatibilis 16-pontos közös mezői csatlakozó panelekhez |
| Tanúsítványok | CE, UL, CSA, SIL 3 (IEC 61508), TÜV Rheinland, ATEX 2. zóna |
