SIEMENS 6ES7521-1BH00-0AB0 csere/frissítési megoldás S7-1500-hoz

SIEMENS 6ES7521-1BH00-0AB0 csere/frissítési megoldás S7-1500-hoz: zökkenőmentes átmenet garantálva

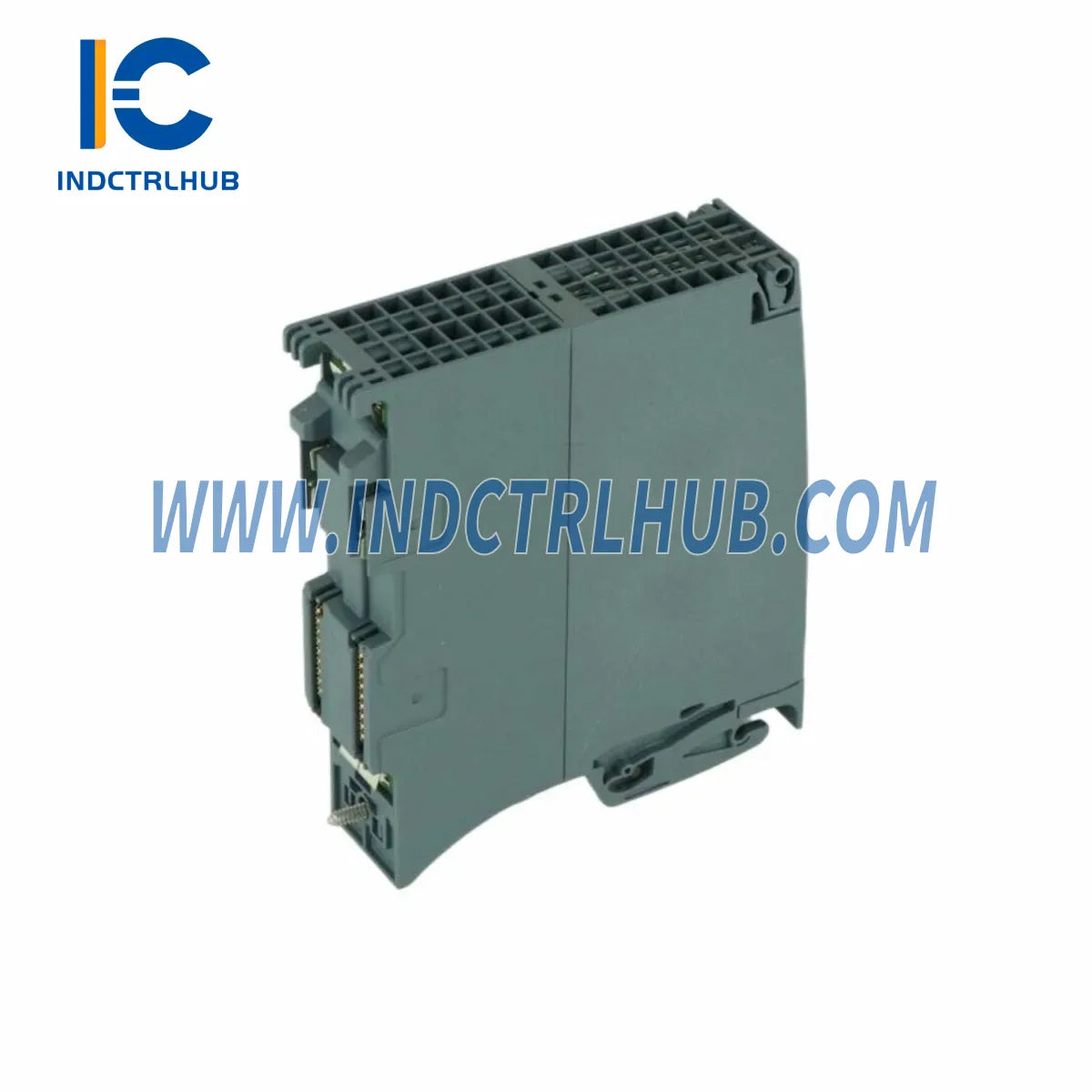

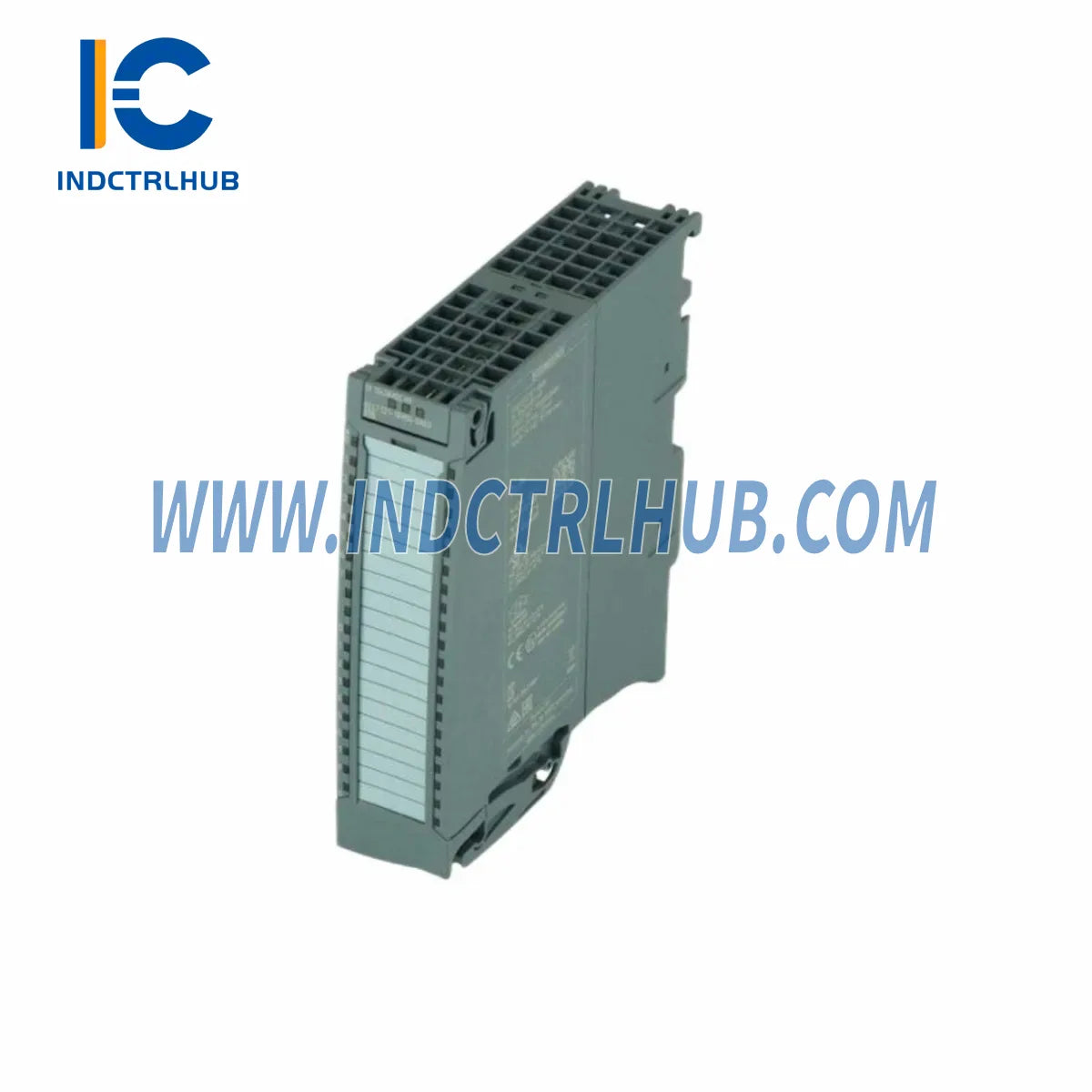

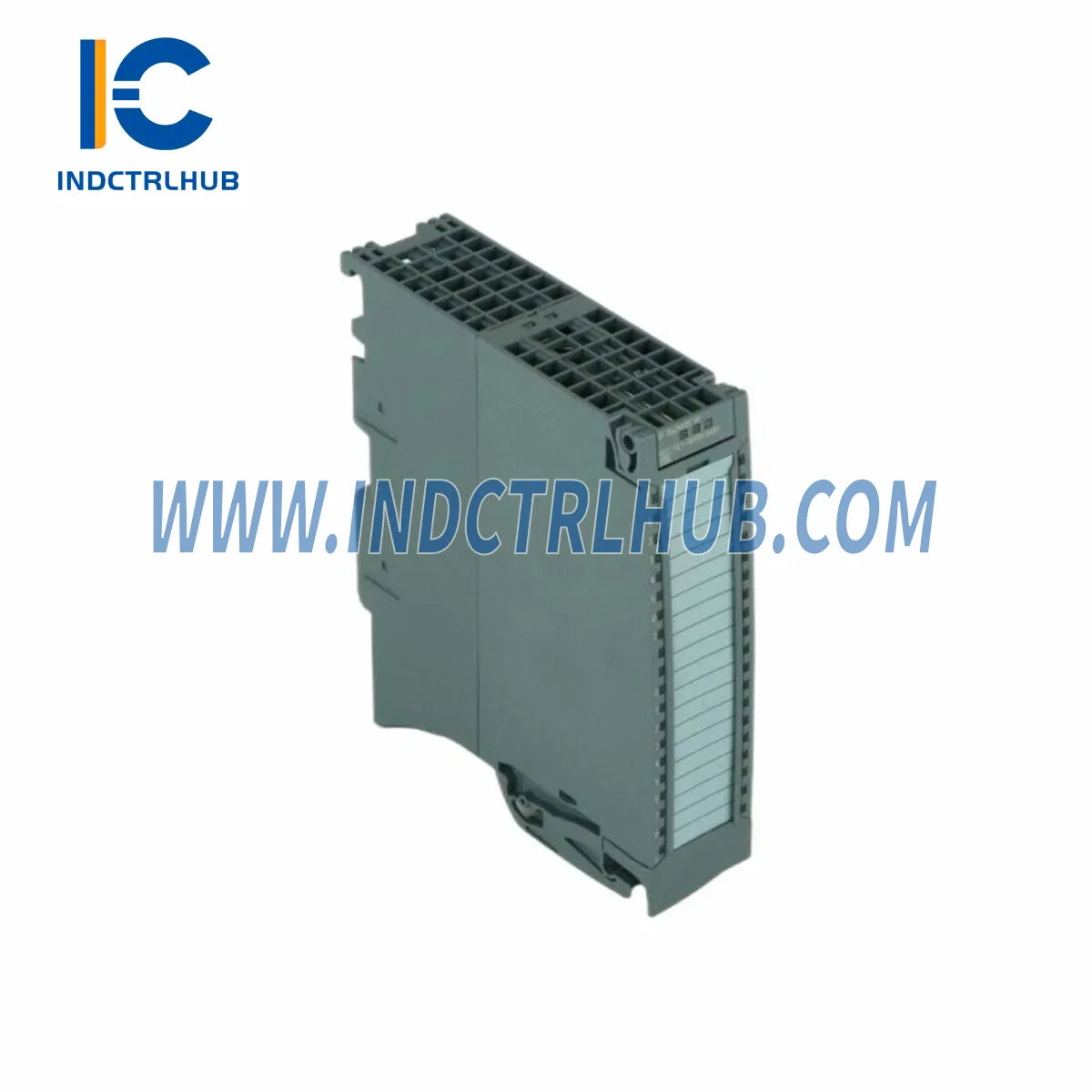

A SIEMENS 6ES7521-1BH00-0AB0 egy nagy teljesítményű 16 csatornás digitális bemeneti modul (24 VDC HF), amely a SIMATIC S7-1500 és ET 200MP elosztott I/O rendszerekhez készült. Ahogy az elavult automatizálási infrastruktúra öregszik, a létesítmények egyre nagyobb nyomás alatt állnak, hogy modernizáljanak a termelés megszakítása nélkül. Ez az oldal teljes migrációs útmutatóként szolgál — lefedve a kompatibilitás ellenőrzését, frissítési lehetőségeket és a zökkenőmentes átalakításhoz szükséges kiegészítő komponenseket.

Akár hibás egység cseréjéről, régebbi S7-300/S7-400 architektúra frissítéséről vagy meglévő S7-1500 keret bővítéséről van szó, a 6ES7521-1BH00-0AB0 biztosítja a jel integritást, a diagnosztika mélységét és a TIA Portal integrációt, amelyet modern üzemek igényelnek.

Főbb jellemzők és kompatibilitási előnyök

• ✅ 16 digitális bemenet 24 VDC-n — közvetlen csere a régi SM 321 helyére adapterrel
• ✅ Magas funkciószintű (HF) diagnosztika: vezeték szakadás érzékelés, rövidzárlat figyelés, csatornaszintű hibaisoláció
• ✅ PROFINET/PROFIBUS átlátszó ET 200MP interfész modulokon keresztül — hálózati topológia újratervezése nélkül
• ✅ TIA Portal V13 SP1+ kompatibilis — meglévő S7-300 hardverkonfigurációk importálása migrációs varázslóval
• ✅ Bemeneti késleltetés konfigurálható 0,05 ms-től 20 ms-ig csatornacsoportonként — meglévő időzítési logika megőrzése
• ✅ Forrócsere-képes ET 200MP kereten — modulcsere leállás nélkül karbantartási időszakokban

Alkalmazási forgatókönyvek

• 🏭 Autóipari karosszériaüzemek: elöregedett S7-300 DI modulok cseréje hegesztősor PLC-ken érzékelőkötegek újravezetése nélkül
• ⚡ Energiaelosztó panelek: megszakító állapotfigyelés átvitele PROFIBUS DP-ről PROFINET IO-ra ugyanazzal a terepi vezetékezéssel
• 🌊 Víztisztító létesítmények: szivattyú-futás visszacsatolási áramkörök frissítése SCADA címkézés megtartásával
• 🏗️ Anyagmozgató szállítószalagok: hibás DI modulok forrócseréje tervezett karbantartás alatt, teljes vonalleállás nélkül
• 🔬 Gyógyszeripari tisztaterek: IEC 61511 SIL követelmények teljesítése csatornaszintű diagnosztikával, amely a régi hardvereken nem elérhető

Kompatibilitási összehasonlító táblázat

Kompatibilitási összehasonlító táblázat

Zökkenőmentes frissítési megoldások

Amikor a régi digitális bemeneti modulját a 6ES7521-1BH00-0AB0 modulra cseréli, a sikeres migráció általában több kísérő komponens frissítését igényli ugyanabban a rackben vagy hálózati szegmensben. Az alábbiakban a legfontosabb modulokat találja a felújítási tervezéshez:

1. Digitális bemenet/kimenet kombinált modul — Ha az alkalmazásban egyetlen helyen keverednek bemenetek és kimenetek, érdemes párosítani a 6ES7523-1BL00-0AA0 digitális I/O modullal a kábelezés egyszerűsítése és a rack helyek csökkentése érdekében.
2. ET 200MP interfész modul (PROFINET) — PROFIBUS-only architektúráról való áttéréskor a 6ES7155-5AA00-0AB0 IM 155-5 PN ST biztosítja a PROFINET IO-eszköz átjárót, amely szükséges az új DI modul Etherneten keresztüli csatlakoztatásához az S7-1500 CPU-hoz.
3. ET 200MP interfész modul (frissített firmware-rel) — Olyan helyszínekre, amelyek már PROFINET-en futnak, de régebbi IM firmware-rel, frissítsen a 6ES7155-5AA01-0AB0 modulra, hogy a teljes HF diagnosztika helyesen továbbítódjon a TIA Portal felé.
4. Busz modul ET 200MP rackhez — Győződjön meg róla, hogy a hátlapi busz alkalmas HF modulokhoz. A 6ES7195-7DH10-0XA0 busz modul biztosítja a megfelelő mechanikai és elektromos csatlakozást a 6ES7521-1BH00-0AB0 számára egy ET 200MP állomásban.
5. S7-1500 CPU (Redundáns) — Magas rendelkezésre állású alkalmazásokhoz a 6ES7513-1RL00-0AB0 CPU 1513R-1 PN támogatja a jobb/bal oldali redundanciát, biztosítva, hogy az új DI modul hibamentes vezérlési architektúrában működjön.
6. Rendszer tápegység (60W) — Ellenőrizze a rack tápegység-költségvetését HF modulok hozzáadása után. A 6ES7507-0RA00-0AB0 PS 60W tápegység elegendő tartalékot biztosít a teljesen feltöltött S7-1500 rackekhez diagnosztikailag intenzív modulokkal.
7. Analóg bemeneti modul — Sok DI fejlesztési projekt magában foglalja a szomszédos analóg jelkártyák cseréjét is. A SIMATIC S7-1500 Analóg bemeneti modul kompatibilis társ a vegyes jelű szekrényekhez.
8. ET 200M interfész modul (IM 153-2 HF) — A hibrid architektúrában megtartott régi ET 200M állomásokhoz a 6ES7153-2BA02-0XB0 IM 153-2 High Feature összeköti a meglévő ET 200M I/O-t az új PROFINET gerinchálózattal.
9. ET 200M interfész modul (IM 153-2 Standard) — Költségérzékeny felújítási zónákhoz, ahol nincs szükség HF diagnosztikára, a 6ES7153-2BB00-0XB0 IM 153-2 megőrzi a PROFIBUS DP kapcsolatot a régi ET 200M alállomások számára.
10. Biztonsági termopár modul — Az ipari folyamatokban, ahol a hőmérsékletzárak ugyanabba a biztonsági logikába táplálódnak, mint a digitális bemenetek, győződjön meg róla, hogy a 6ES7331-7TF01-0AB0 SM 331 Biztonsági termopár modul kompatibilis az Ön frissített biztonsági programjával.

Felújítási útmutató GYIK

1. kérdés: Újra felhasználhatom a meglévő 40 tűs elülső csatlakozó vezetékezését az SM 321-ből?
A 6ES7521-1BH00-0AB0 40 tűs elülső csatlakozót használ (6ES7592-1AM00-0XB0 vagy egyenértékű). Ha a meglévő SM 321 elülső csatlakozója jó állapotban van, és a tűk kiosztása megegyezik (24 V DC süllyesztő bemenetek), akkor a kábelköteg általában közvetlenül átváltható. Mindig ellenőrizze a terminálkiosztást a modul kézikönyvével, mielőtt áram alá helyezi.

2. kérdés: Újra kell programoznom az S7-300 logikámat az S7-1500-ra való migrálás után?
A TIA Portal tartalmaz egy migrációs eszközt, amely az S7-300/400 projekteket S7-1500 formátumba konvertálja. A legtöbb szabványos létra- és FBD-logika automatikusan migrálódik. Azonban a szervezeti blokkokat (OB-k), rendszerfüggvényhívásokat (SFC-k) és a hardveres megszakítási rutinokat kézzel kell átnézni. Komplex programok esetén 2–4 hetes érvényesítési időszakot tervezzünk.

3. kérdés: Illeszkedik a 6ES7521-1BH00-0AB0 a meglévő S7-300-as keretembe?
Nem — a 6ES7521-1BH00-0AB0 az S7-1500 hátlapra és ET 200MP állomásokra készült. Mechanikailag nem kompatibilis az S7-300 keretekkel. Új ET 200MP állomás szükséges a megfelelő interfész modullal (pl. 6ES7155-5AA00-0AB0). A terepi kábelezés megőrizhető ugyanazzal az elülső csatlakozó kiosztással.

Q4: Hogyan állíthatom be a bemeneti szűrőidőket nagy sebességű érzékelők számára?
A TIA Portalban navigáljon a modul Eszközkonfiguráció → Bemeneti paraméterek menüponthoz. Minden csatornacsoport független szűrőidő-beállításokat támogat 0,05 ms-tól (gyors közelségérzékelők) 20 ms-ig (mechanikus érintkezők lecsengésének érzékenysége). A változtatások a CPU letöltése után lépnek életbe, hardveres újraindítás nem szükséges.

Q5: Kompatibilis a modul PROFIBUS DP hálózatokkal?
A 6ES7521-1BH00-0AB0 maga az ET 200MP hátlap buszon kommunikál. A PROFIBUS DP kapcsolatot az interfész modul biztosítja (pl. IM 155-5 DP ST). PROFINET hálózatokhoz az IM 155-5 PN ST használható. A DI modul maga buszfüggetlen — az interfész modul határozza meg a terepi hálózati protokollt.

Q6: Milyen eszközökre van szükség a csere modul beüzemeléséhez?
Szüksége lesz: TIA Portal V13 SP1 vagy újabb (ajánlott V17+), PROFINET-képes programozókábel vagy szabványos Ethernet kapcsolat a CPU-hoz, valamint a modul GSD/GSDML fájlja (elérhető a Siemens Industry Online Support oldalán). Speciális hardvereszközök nem szükségesek, csak szabványos csavarhúzók az elülső csatlakozó felszereléséhez.

Garanciális biztosítás

Minden 6ES7521-1BH00-0AB0 egység, amelyet az Industrial Control Hub szállít, 12 hónapos garanciával rendelkezik a szállítás dátumától számítva. Garanciaprogramunk tartalmazza:

• 🔒 DOA (Dead on Arrival) csere 5 munkanapon belül — kérdés nélkül
• 🔧 Műszaki előértékesítési támogatás: mérnökeink megerősítik a kompatibilitást meglévő hardverkonfigurációjával a megrendelés megerősítése előtt
• 📦 Biztonságos antisztatikus csomagolás teljes nyomonkövethetőségi dokumentációval (tételszám, tesztjelentés)
• 📋 Megfelelőségi tanúsítvány kérésre elérhető szabályozott iparágak számára (gyógyszeripar, energia, védelem)
• 🚚 Gyors szállítás elérhető: DHL/FedEx prioritás vészhelyzeti csere esetén — tipikus átfutási idő 3–7 munkanap
• 📞 Telepítés utáni támogatás: 30 napos ingyenes műszaki konzultáció a szállítást követően a beüzemelés segítésére

Garanciális igények vagy műszaki kérdések esetén közvetlenül lépjen kapcsolatba csapatunkkal a [email protected] vagy +0086 18359243191.
