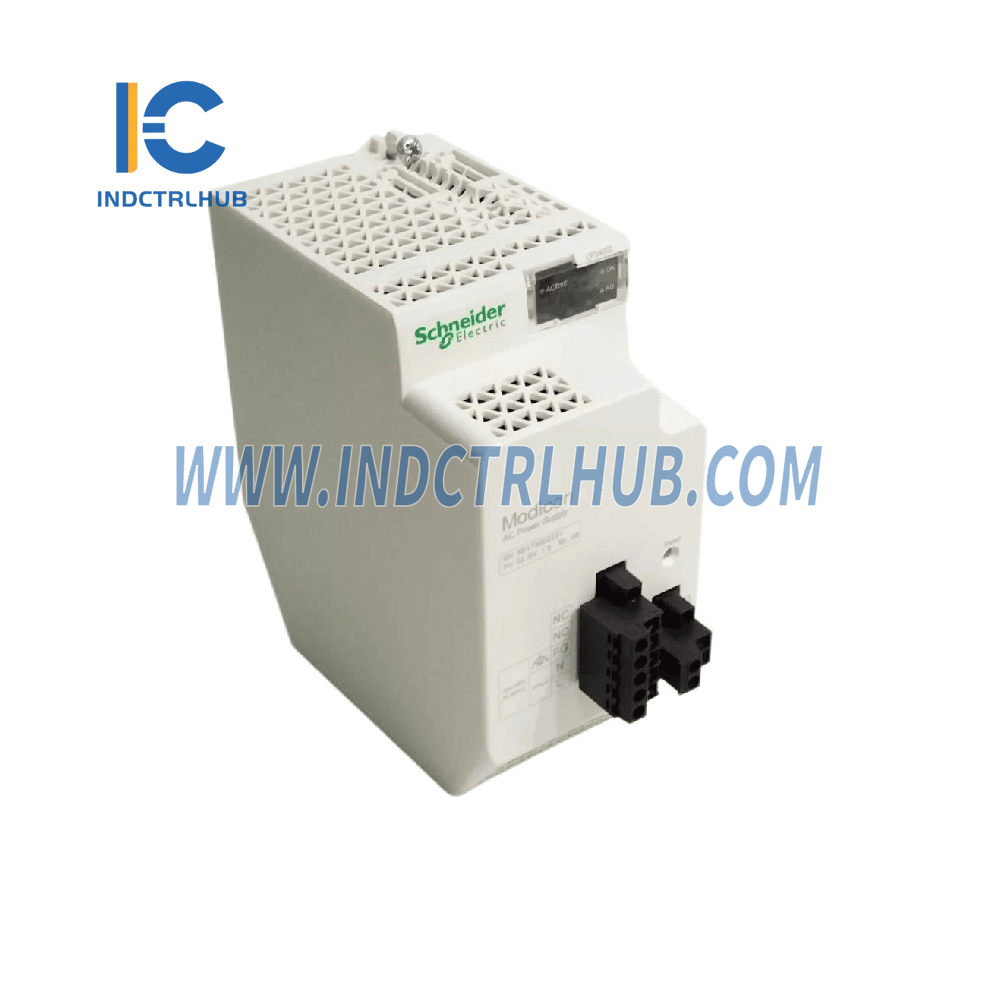

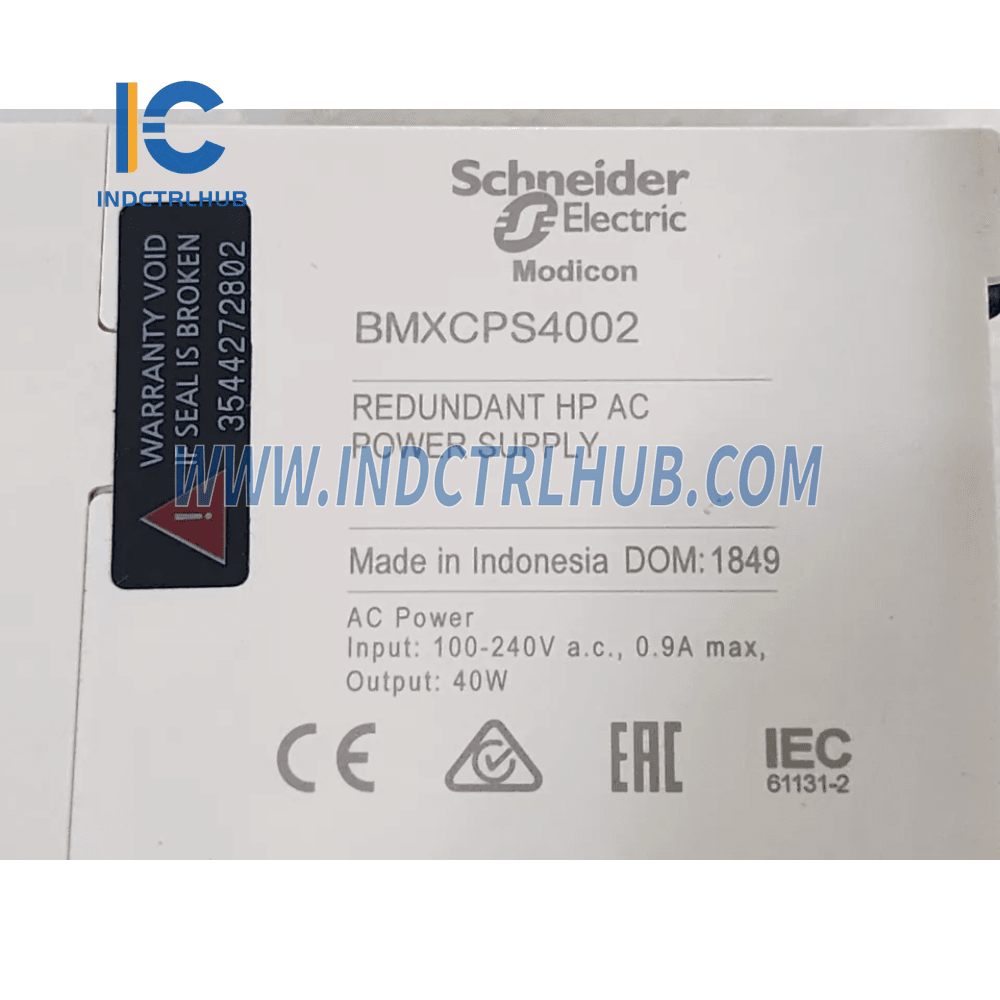

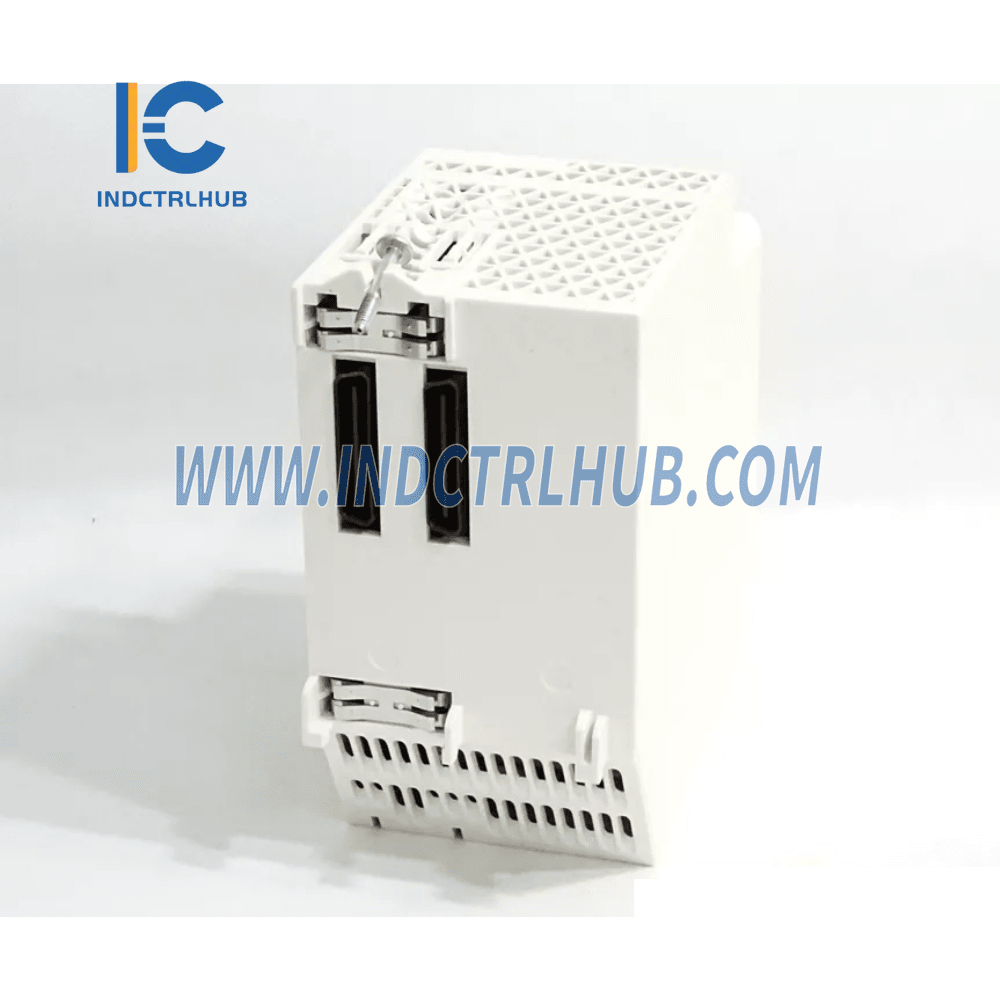

Termékinformáció: Schneider tápegység modul X80 - BMXCPS4002
Gyártó:
- Schneider Electric
Modell/cikkszám:
- BMXCPS4002 (Tápegység modul X80)
Leírás:
A BMXCPS4002 egy tápegység modul, amelyet a Modicon X80 sorozathoz terveztek, kompatibilis a Modicon M580 és M340 programozható automatizálási vezérlőkkel (PAC). Ez a modul 100–240 V AC bemeneti feszültségtartománnyal működik, és alapvető energiát biztosít I/O modulok, processzorok és érzékelők számára. 40W másodlagos teljesítményt nyújt 24V DC feszültségen, fejlett diagnosztikával, beleértve a hőmérséklet érzékelést, tartalék teszteket és üzemidő hosszát. Erős védelmet és kompakt kialakítást kínál, így alkalmas közepes és nagy folyamatalkalmazásokhoz. Ez a modul IP20 védettségű és megfelel különböző nemzetközi szabványoknak.
Műszaki adatok:
| Jellemző | Műszaki specifikáció |
|---|---|
| Termékkínálat | Modicon X80 |
| Terméktípus | Tápegység modul |
| Backplane kompatibilitás | Kompatibilis minden hátlappal |
| Elérhető fejlett diagnosztika | Hőmérséklet érzékelés, Tartalék teszt, Üzemidő hossza, Tartalék információ, Hátralévő élettartam |
| Primer feszültség | 100...240 V AC |
| Tápegység áramkör típusa | Váltóáram |
| Másodlagos tápellátás | 18 W 3,3 V DC-nél (I/O modul logikai tápegység) |
| 40 W 24 V DC-n (I/O modul tápegység és processzor, ha 3,3 V nincs terhelve) | |
| Elsődleges feszültséghatár | 85...264 V AC |
| Hálózati frekvencia | 50/60 Hz |
| Hálózati frekvenciahatárok | 47…63 Hz |
| Látszólagos teljesítmény | 0,13 kVA |
| Bemeneti áram | 0,55 A @ 240 V, 1,01 A @ 115 V |
| Indulóáram | 30 A @ 120 V, 60 A @ 240 V |
| I²t bekapcsoláskor | 1 A².s @ 115 V, 4 A².s @ 230 V |
| Bekapcsoláskor | 0,1 A.s @ 115 V, 0,15 A.s @ 230 V |
| MTBF megbízhatóság | 792 000 óra |
| Védelmi típus | Belső biztosíték nem hozzáférhető az elsődleges áramkörhöz, túlterhelés elleni védelem, túlfeszültség elleni védelem, zárlat elleni védelem a másodlagos áramkörhöz |
| Áram a szekunder feszültségen | 5,5 A @ 3,3 V DC (I/O modul logikai tápegység) |
| 1,67 A @ 24 V DC (I/O modul tápegység és processzor) | |
| Maximális teljesítményleadás | 8,5 W |
| Állapot LED | 1 LED (zöld) a feszültség jelenlétének (OK) jelzésére |
| 1 LED (zöld) a redundancia (OK) jelzésére | |
| 1 LED (zöld) a tápegység állapotához | |
| Vezérlés típusa | RESET nyomógomb (hideg újraindítás) |
| Elektromos csatlakozás | 2-tűs csatlakozó riasztó reléhez |
| 5-tűs csatlakozó vonali tápláláshoz, védőföld | |
| Szigetelési ellenállás | ≥ 100 MΩ (primer/föld), ≥ 100 MΩ (primer/szekunder) |
| Nettó súly | 0,51 kg |
Környezeti specifikációk:
| Jellemző | Műszaki specifikáció |
|---|---|
| Immunitás mikro-szünetekkel szemben | 1 ms |
| Szigetelési szilárdság | 1500 V (primer/szekunder, I/O modul logikai táp) |
| 1500 V (primer/szekunder, I/O modul táp és processzor) | |
| 2300 V (primer/szekunder, érzékelő táp) | |
| 1500 V (primer/föld) | |
| 500 V (24 V érzékelő kimenet/föld) | |
| Rezgésállóság | 3 gn |
| Ütésállóság | 30 gn |
| IP védettségi fokozat | IP20 |
| Környezeti jellemzők | 3C3, 3C4 megfelel az EN/IEC 60721-3-3 szabványnak |
| Környezeti levegő hőmérséklete (működés) | 0…60 °C |
| Környezeti levegő hőmérséklete (tárolás) | -40–85 °C |
| Relatív páratartalom | 5…95 % 55 °C-on, kondenzáció nélkül |
| Védőkezelés | TC (Conformal coating Humiseal 1A33) |
| Működési magasság | 0...2000 m (0...5000 m csökkentési tényezővel) |
Tanúsítványok és szabványok:
| Jellemző | Műszaki specifikáció |
|---|---|
| Termék tanúsítványok | CE, RCM, Merchant Navy, CSA, EAC, UL |
| Megfelelőségi irányelvek | 2014/35/EU (Alacsony feszültségű irányelv), 2014/30/EU (EMC), 2012/19/EU (WEEE) |
| Szabványok | EN 61131-2, EN 61000-6-4, EN 61000-6-2, EN 61010-2-201 |
Főbb jellemzők:
- Nagy teljesítményű kimenet: 40W teljesítményt biztosít 24V DC-n és 18W-ot 3,3V DC-n különféle I/O modulokhoz és processzorokhoz.
- Fejlett diagnosztika: Tartalmaz hőmérséklet-érzékelést, tartalék teszteket, üzemidő hosszát, tartalék információkat és maradék élettartamot a proaktív karbantartáshoz.
- Széles feszültségtartomány: 100–240 V AC primer feszültségtartománnyal működik, rugalmas megoldást kínálva globális alkalmazásokhoz.
- Megbízhatóság: MTBF értéke 792 000 óra, amely biztosítja a megbízható működést.
- Kompatkt és hatékony kialakítás: Mindössze 0,51 kg súlyú, IP20 védettséggel ipari környezetekhez.
