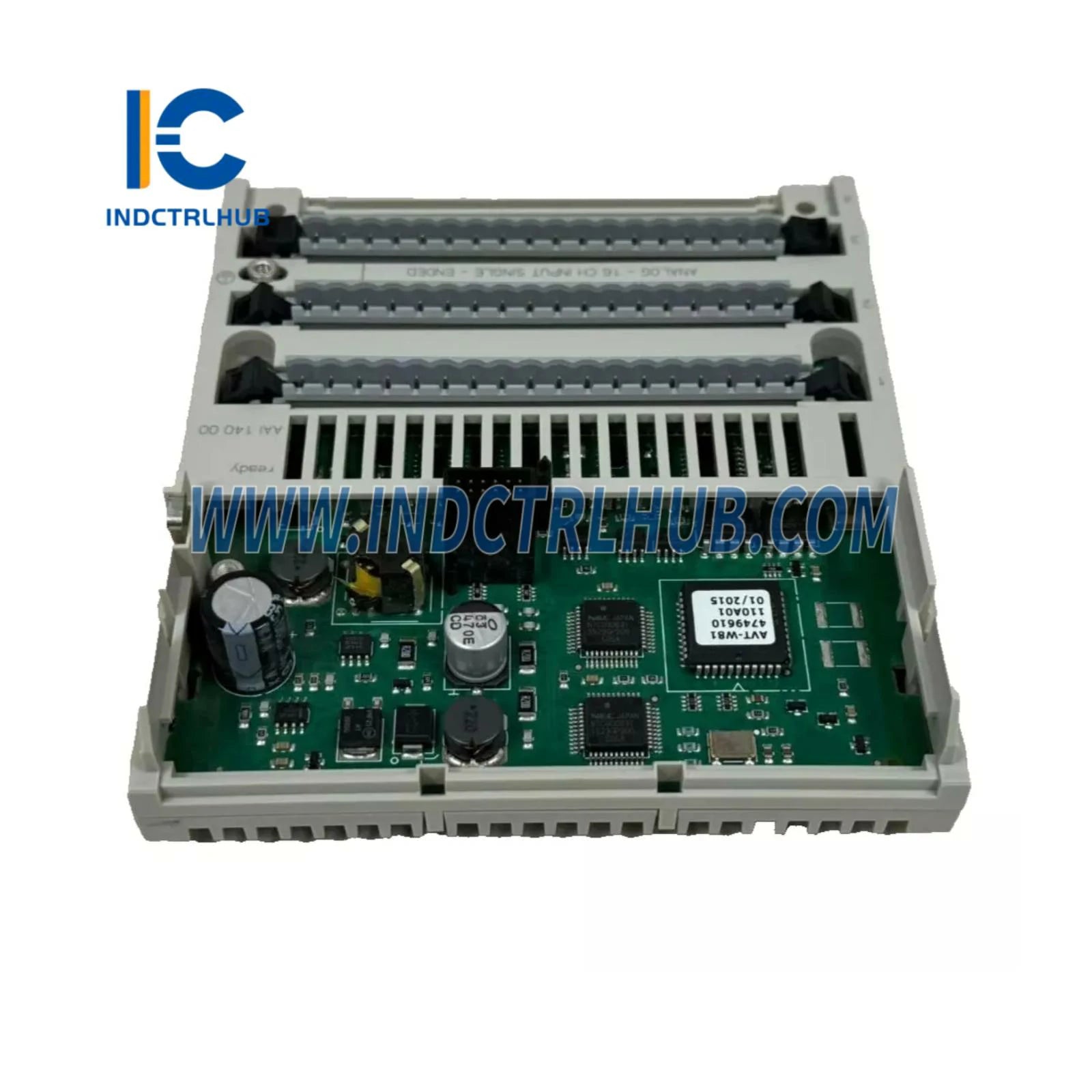

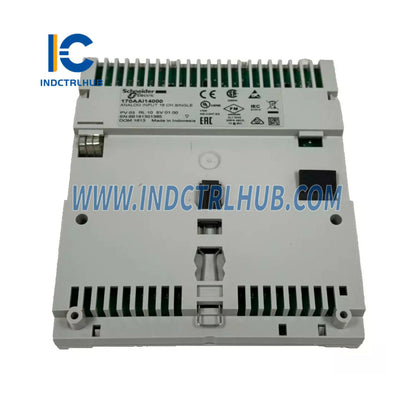

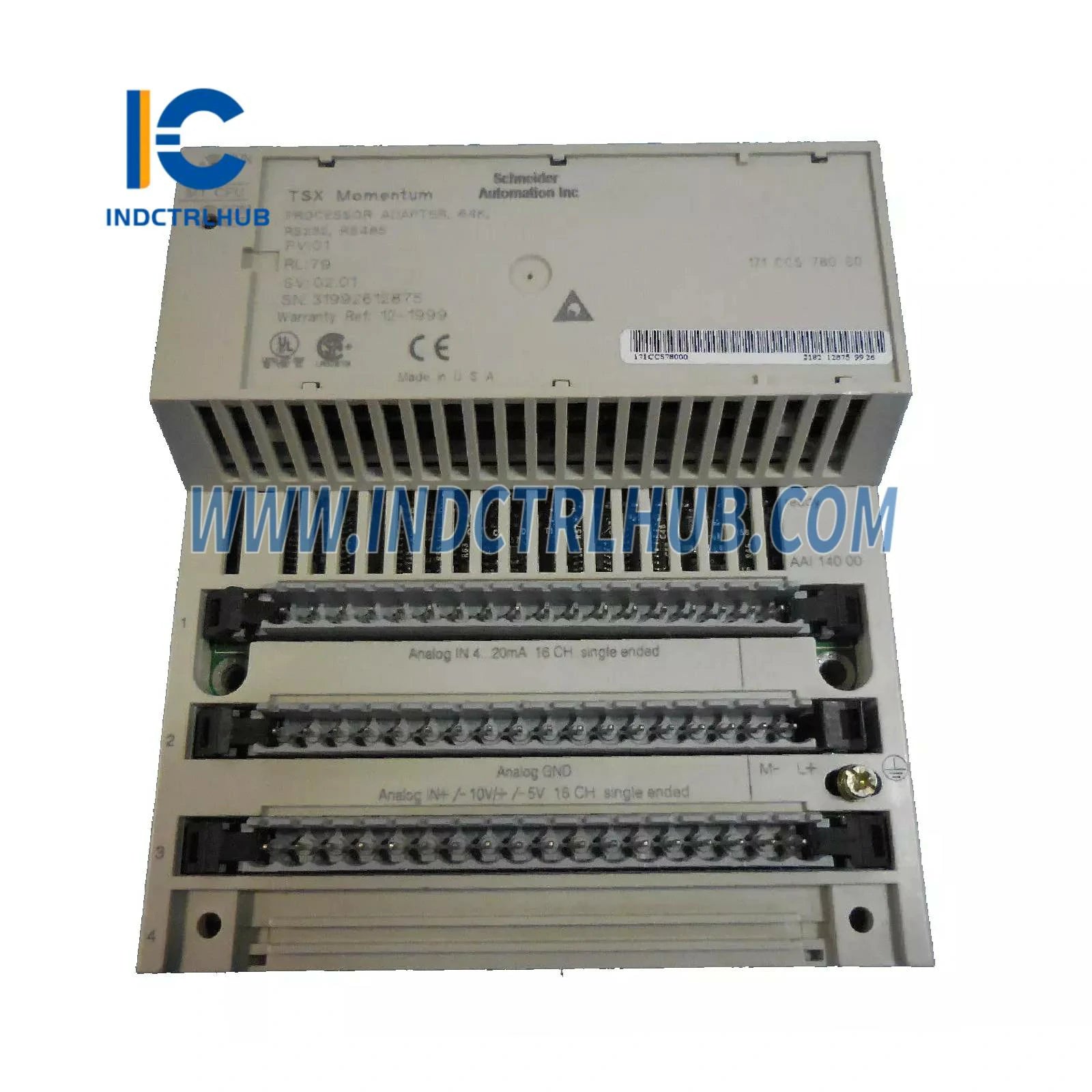

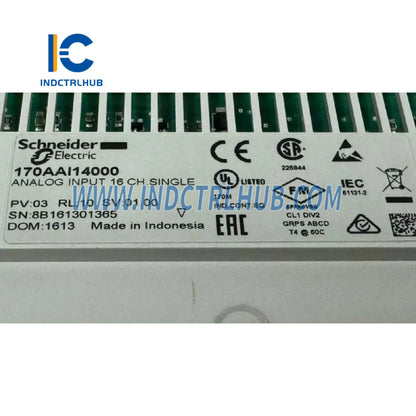

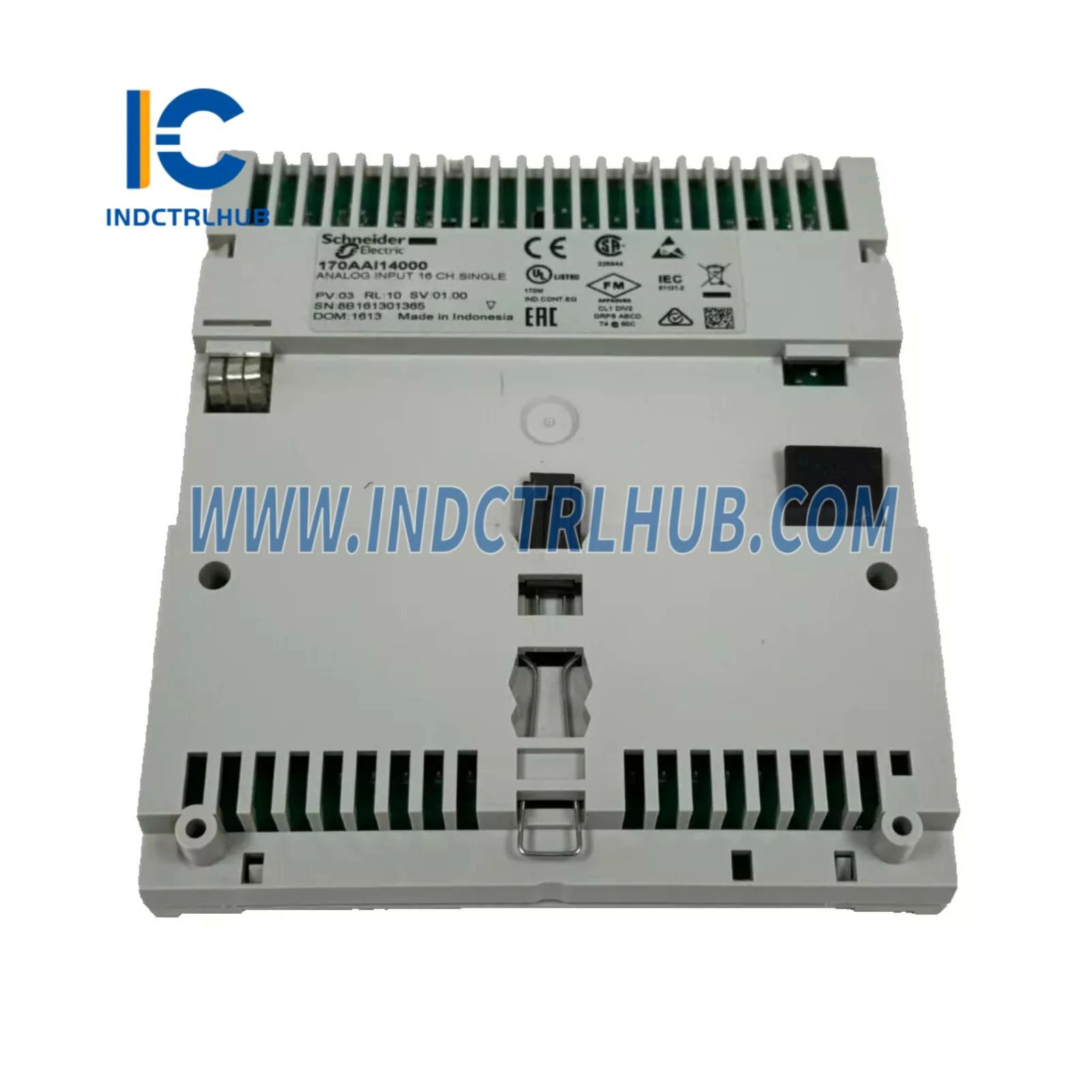

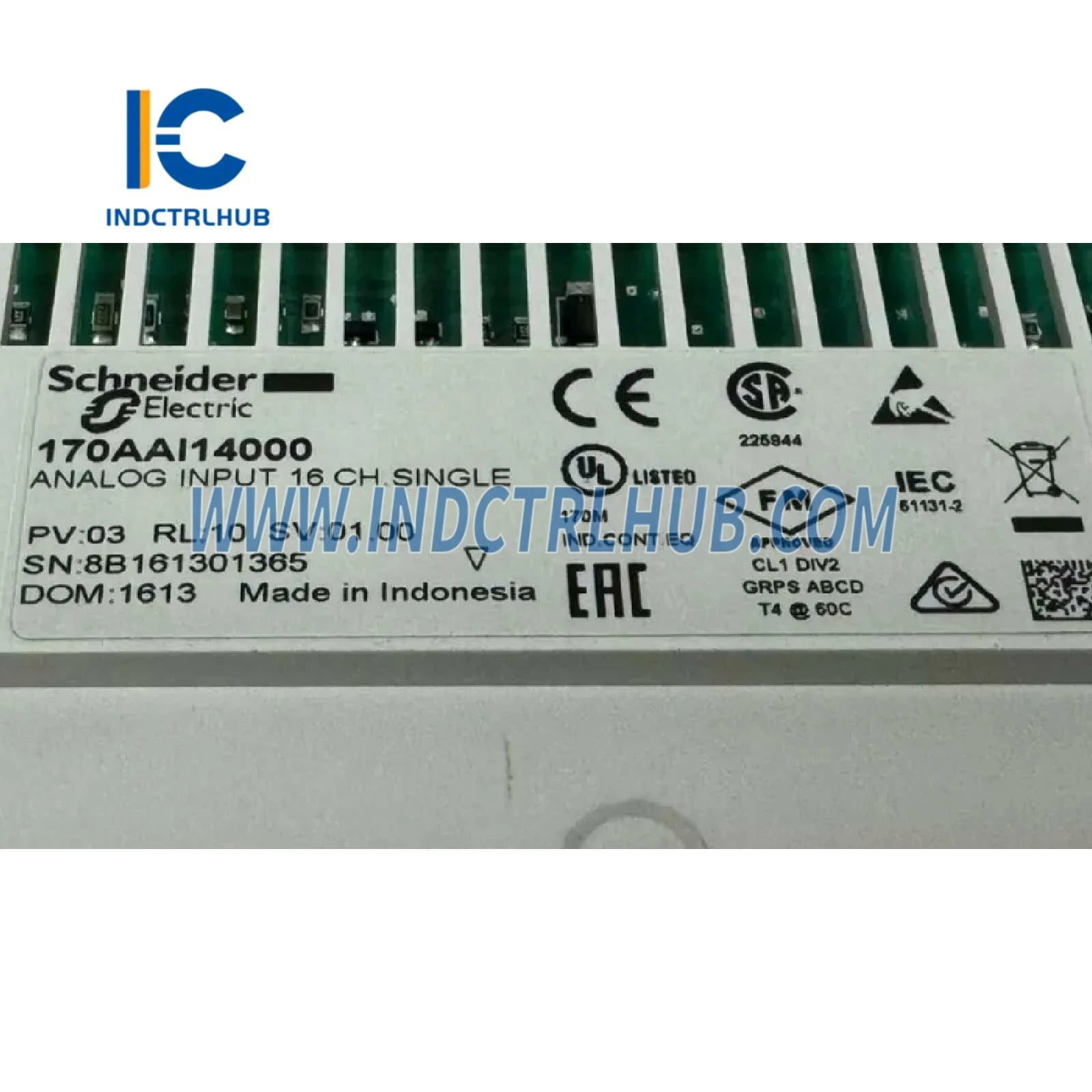

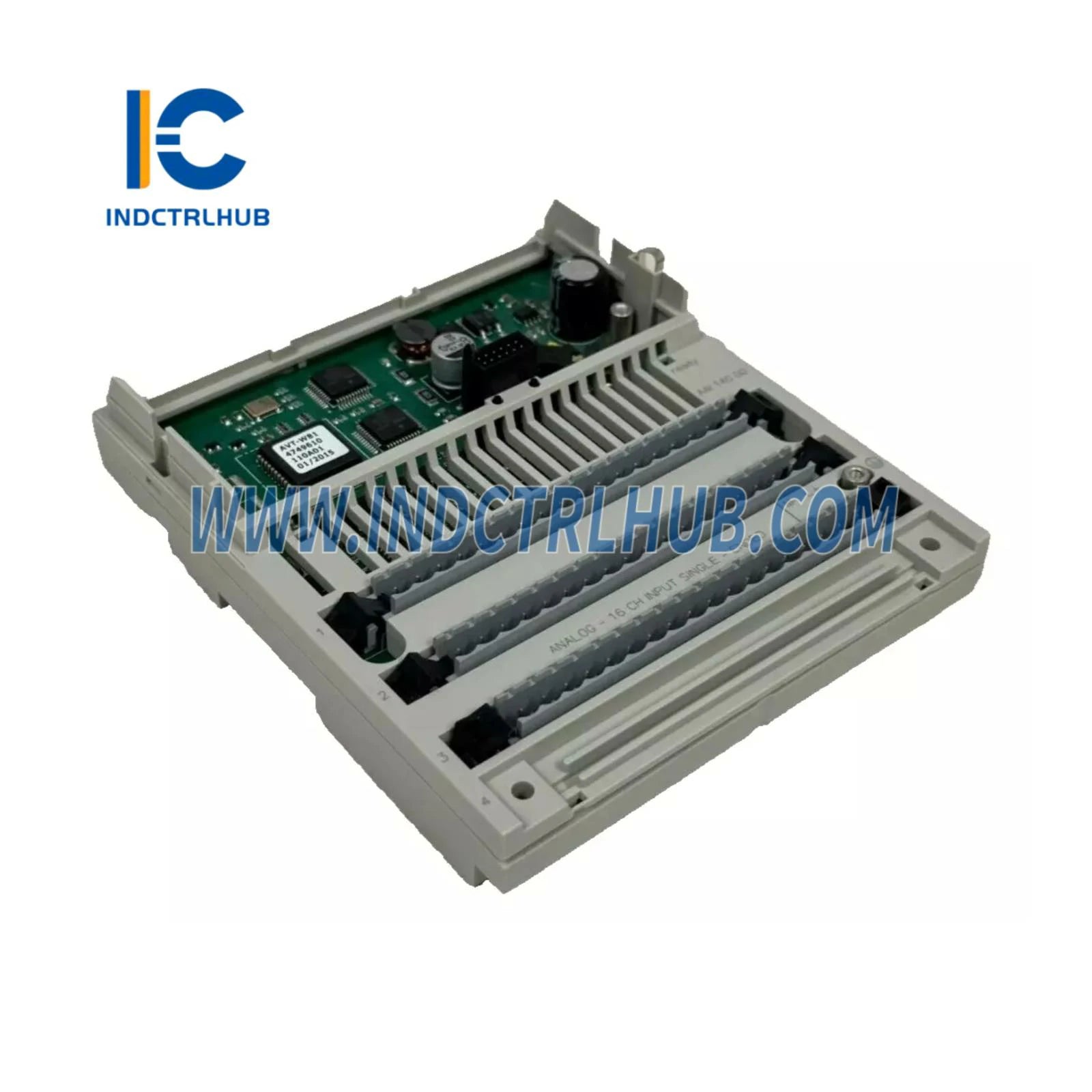

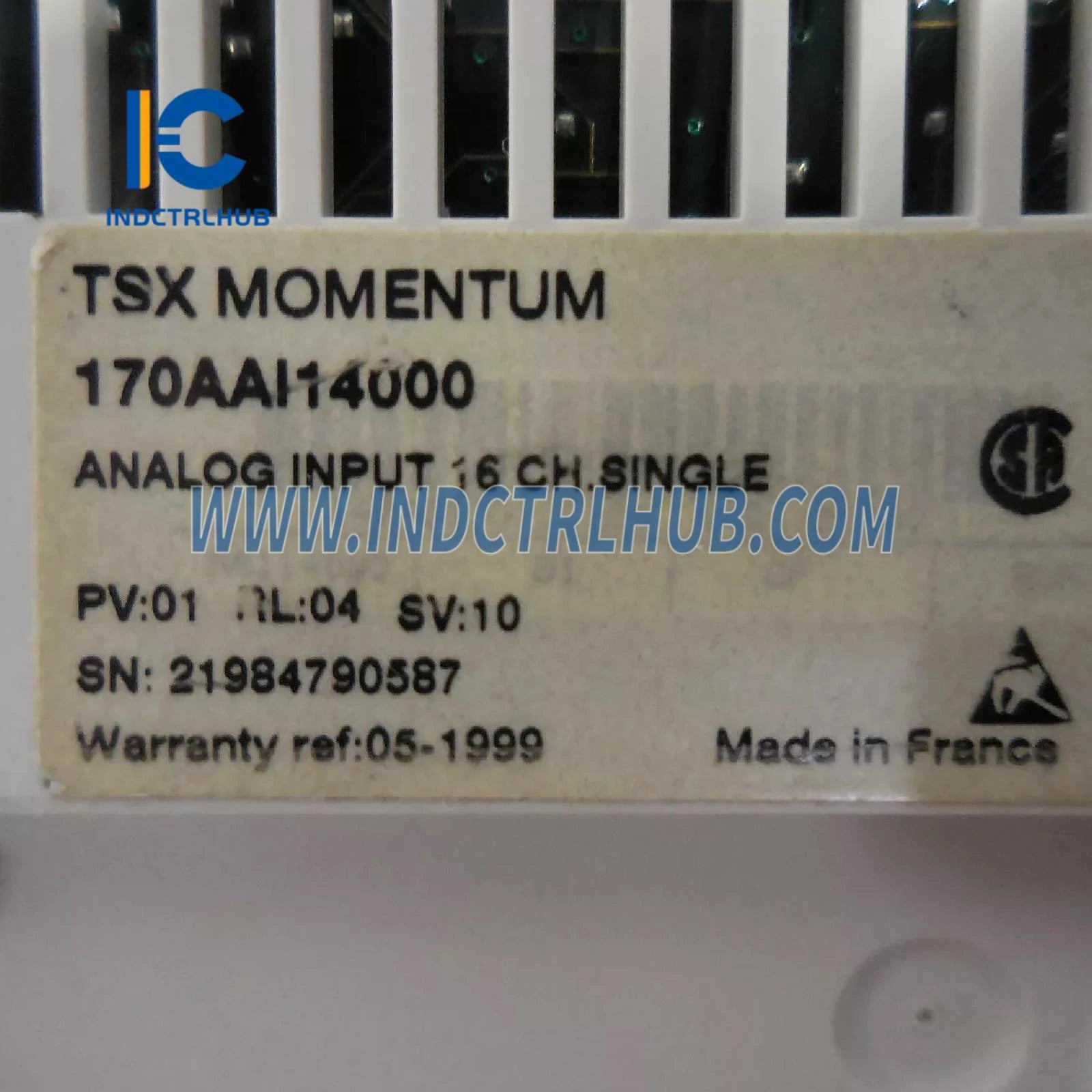

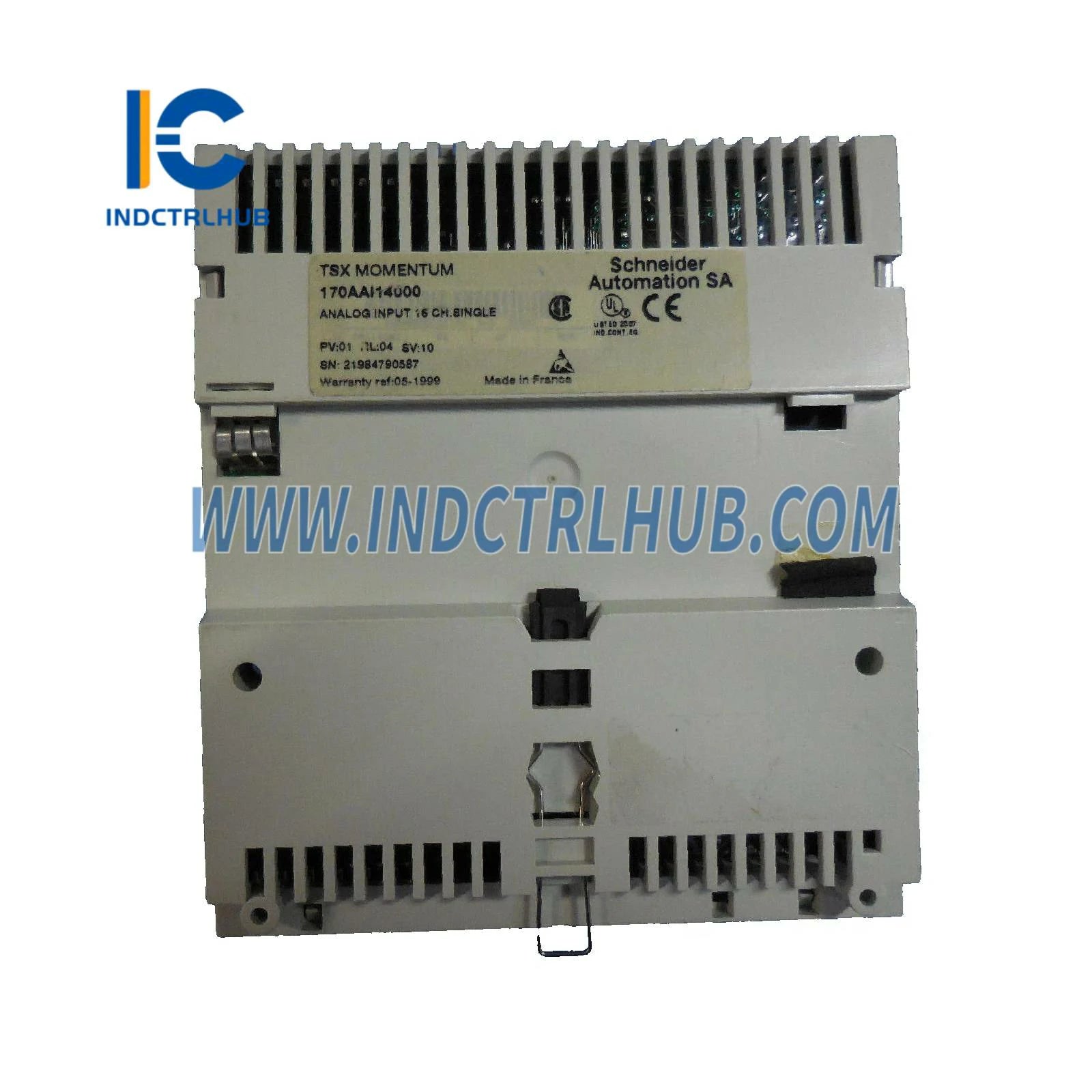

Schneider 170AAI14000 Elosztott Analóg Bemenet Modicon Momentum
Schneider 170AAI14000 Elosztott Analóg Bemenet Modicon Momentum
Manufacturer: Schneider
Product No.: 170AAI14000
Condition:1000 raktáron
Product Type: Elosztott Analóg Bemenet Modicon Momentum
Product Origin: USA
Payment: T/T, Western Union
Weight: 46000g
Shipping port: Xiamen
Warranty: 12 months
- 0-24 órás támogatás
- 30 napos visszaküldés
- Gyors szállítás
Általános Információk
|
Attribútum |
Leírás |
|---|---|
|
Gyártó |
Schneider Electric |
|
Modell/Alkatrész Szám |
170AAI14000 |
|
Leírás |
Elosztott analóg bemenet Modicon Momentum _ 16 bemenet |
_
_
Műszaki adatok
_
Fő
|
Attribútum |
Részletek |
|---|---|
|
Termékválaszték |
Modicon Momentum automatizálási platform |
|
Alkatrész típus |
Analóg bemeneti alap |
|
Analóg bemenetek száma |
16 |
|
Bemeneti típus |
Egyszárú |
|
Bemeneti tartományok |
4_20 mA (12 bites, < 0,25 Ω) |
|
±10 V (12 bites + előjel, > 2200 kΩ) |
|
|
±5 V (12 bites + előjel, > 2200 kΩ) |
|
|
Bemeneti szűrő típusa |
Aluláteresztő bemeneti szűrő 10 kHz |
_
Komplementer
|
Attribútum |
Részletek |
|---|---|
|
Adatformátum |
Teljes 16 bites előjeles |
|
Abszolút pontossági hiba |
±0,15% FS @ 25°C (±10 V, ±5 V) ±0,25% FS @ 25°C (4_20 mA) |
|
±0,25% FS @ 60°C (±10 V, ±5 V) ±0,45% FS @ 60°C (4_20 mA) |
|
|
Hőmérsékleti eltolódás |
30 %oFS/°C (±10 V, ±5 V @ 60°C), 60 %oFS/°C (4_20 mA @ 60°C) |
|
Teljes skála tartományok |
±10 V, ±5 V, 4_20 mA |
|
Frissítési idő |
25 ms |
|
Csatorna és föld közötti szigetelés |
1780 V AC (1 perc) |
|
Tápellátás és föld közötti szigetelés |
500 V (1 perc) |
|
Közös módusú feszültség |
100 V DC / 250 V AC (47_63 Hz) csatornák és föld között |
|
Külső tápellátási igény |
±30 V DC |
|
Maximális teljesítmény leadás |
5,55 W |
|
Fordított polaritás elleni védelem |
Belső |
|
Védelmi típus |
Belső 2 A lassú kioldású biztosíték |
|
Kapcsolódó biztosíték érték |
500 mA, gyors kioldású |
|
Jelölés |
CE |
|
Helyi jelzés |
16 LED (csatorna állapota) |
|
Elektromos csatlakozás |
2 csatlakozó levehető terminálblokkokhoz |
|
Áramfogyasztás |
305 mA @ 24 V DC |
_
_
Fizikai specifikációk
|
Attribútum |
Érték |
|---|---|
|
Magasság |
125 mm |
|
Szélesség |
141,5 mm |
|
Mélység |
47,5 mm |
|
Nettó tömeg |
0,215 kg |
_
_
Környezeti specifikációk
|
Attribútum |
Részletek |
|---|---|
|
Tanúsítványok |
UL, FM Class 1 Div 2, CSA |
|
Védőkezelés |
TC |
|
Elektrosztatikus kisülés |
4 kV (érintés), 8 kV (levegő) _ IEC 801-2 |
|
Elektromágneses tér elleni védelem |
10 V/m (80_1000 MHz) _ IEC 801-3 |
|
Üzemeltetési hőmérséklet |
0-tól 60 °C-ig |
|
Tárolási hőmérséklet |
-40-től 85 °C-ig |
|
Relatív páratartalom |
95% (nem kondenzálódó) |
|
Üzemeltetési magasság |
_ 5000 m |
_
_
Csomagolási információk
_
1. csomag
|
Attribútum |
Érték |
|---|---|
|
Csomagolás típusa |
db |
|
Egységek |
1 |
|
Méretek |
5,5 _ 18,0 _ 26,0 cm |
|
Súly |
385 g |
_
2. csomag
|
Csomagolás típusa |
S03 |
|---|---|
|
Egységek |
10 |
|
Méretek |
30 _ 30 _ 40 cm |
|
Súly |
3,85 kg |
_
Csomag 3
|
Csomagolás típusa |
P06 |
|---|---|
|
Egységek |
80 |
|
Méretek |
75 _ 60 _ 80 cm |
|
Súly |
46 kg |
_
