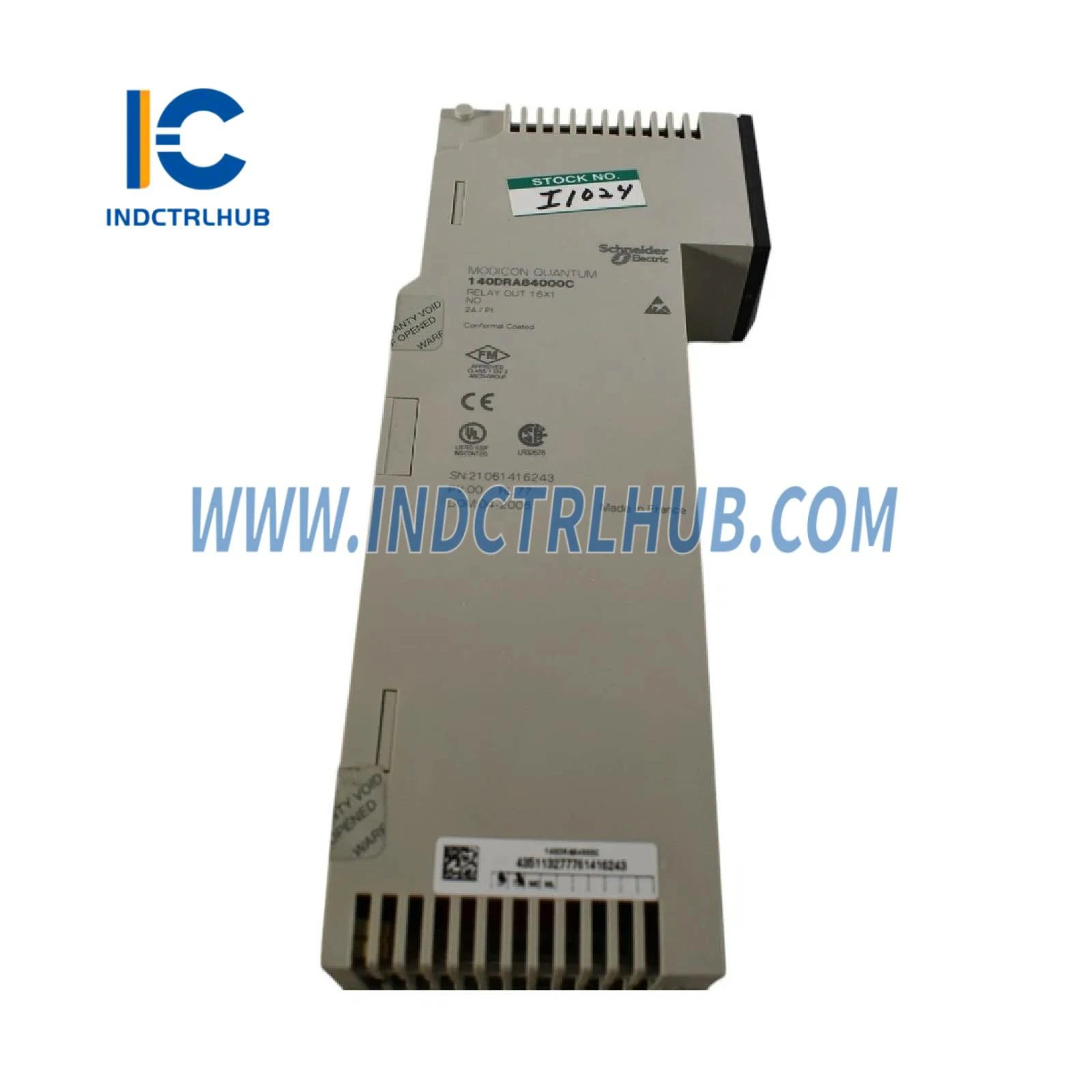

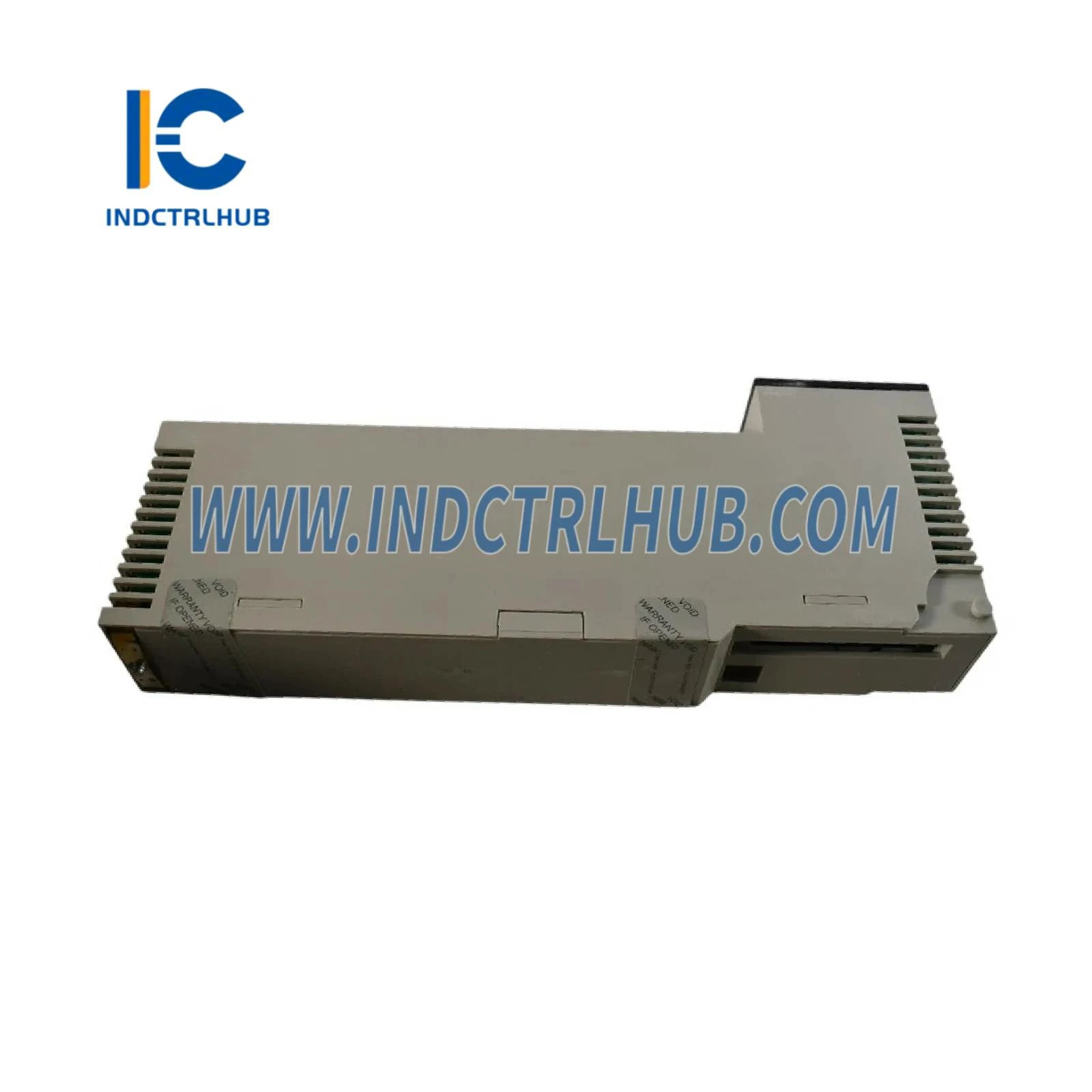

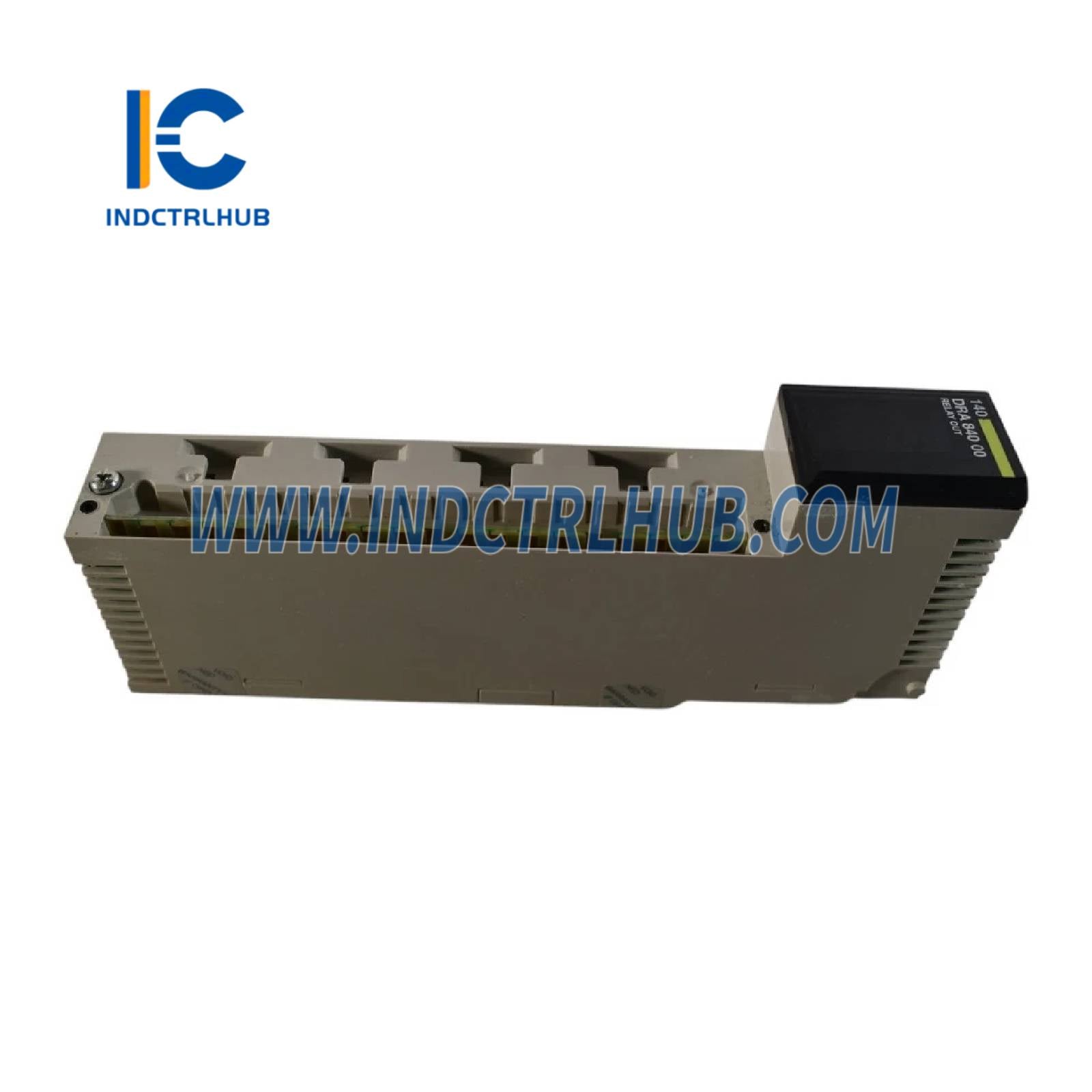

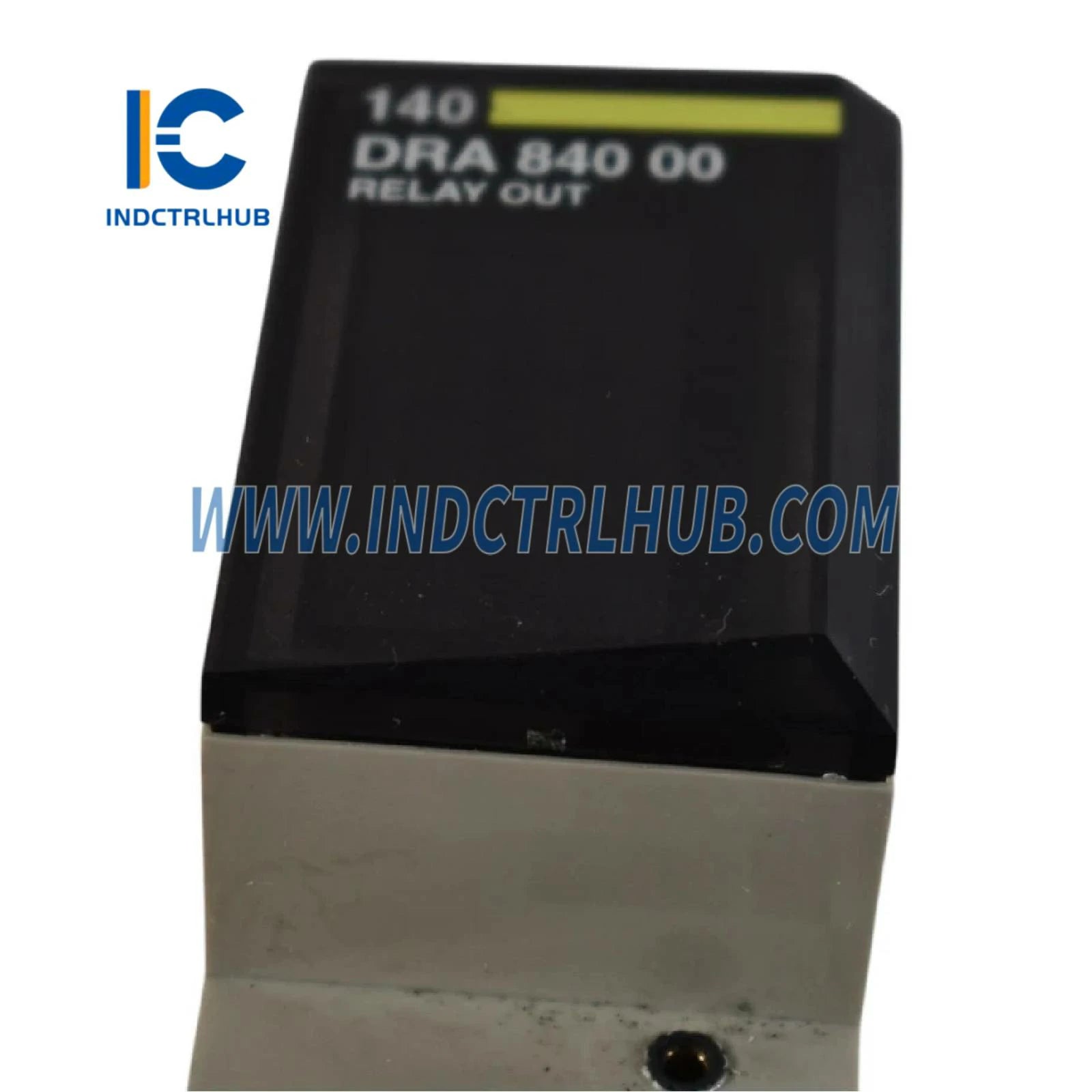

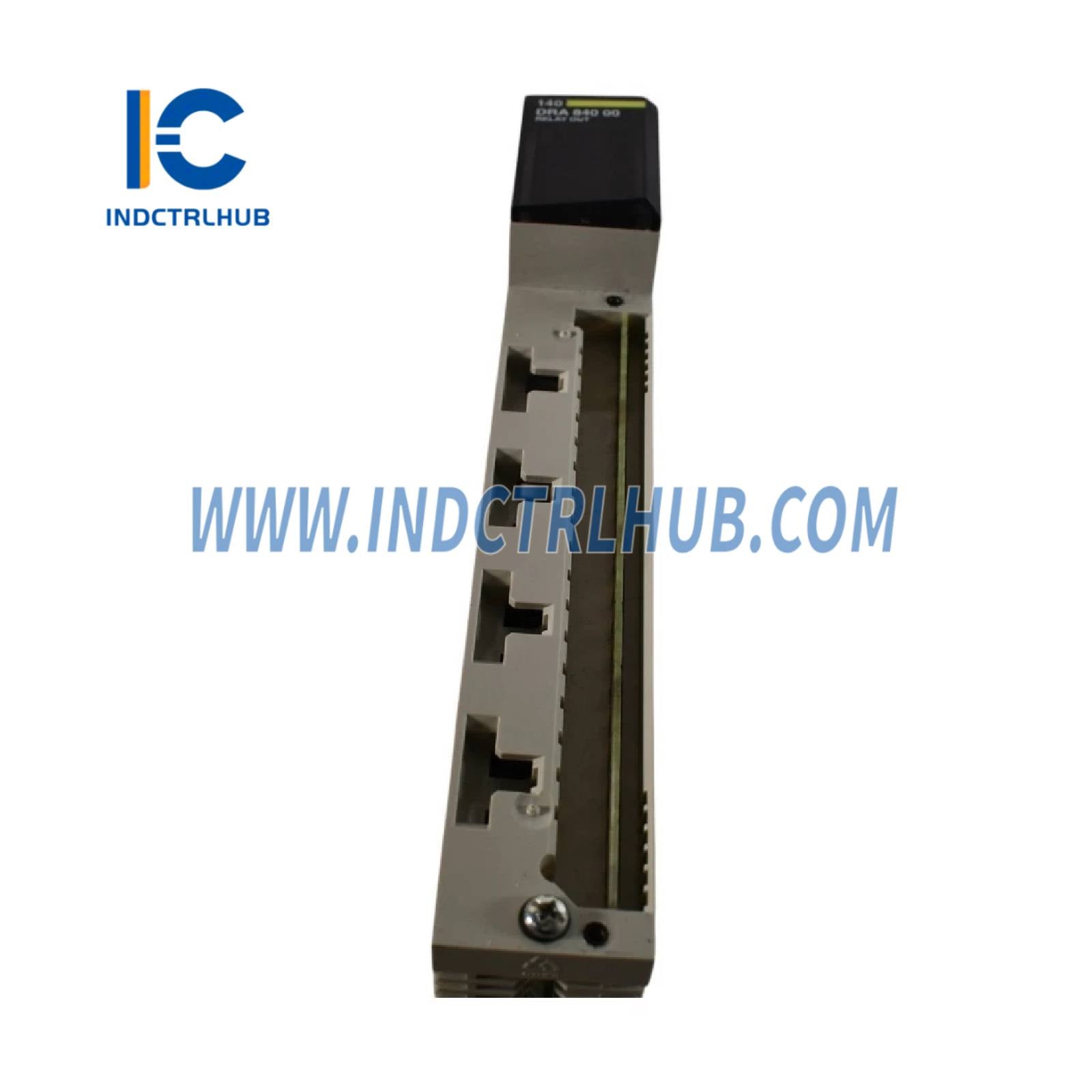

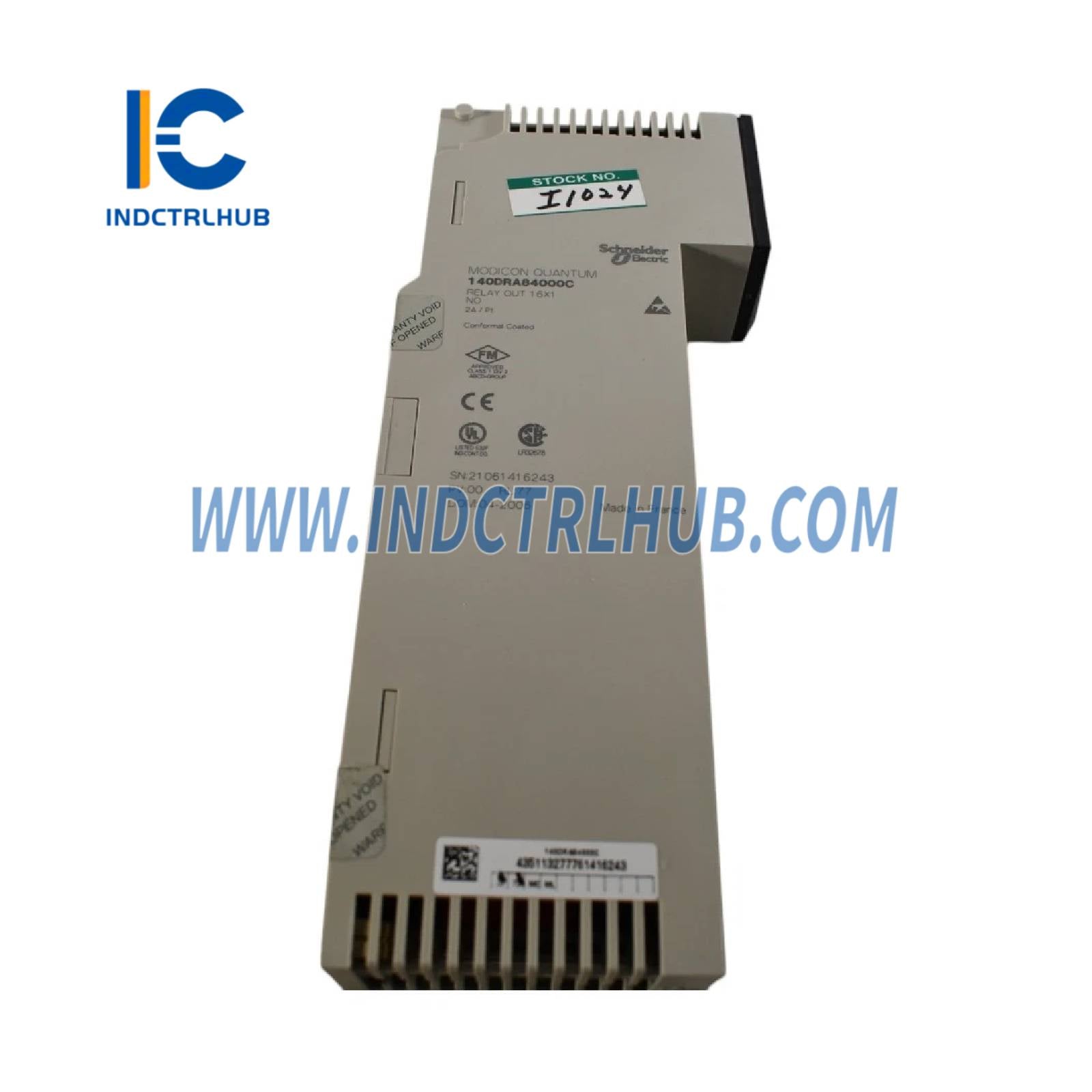

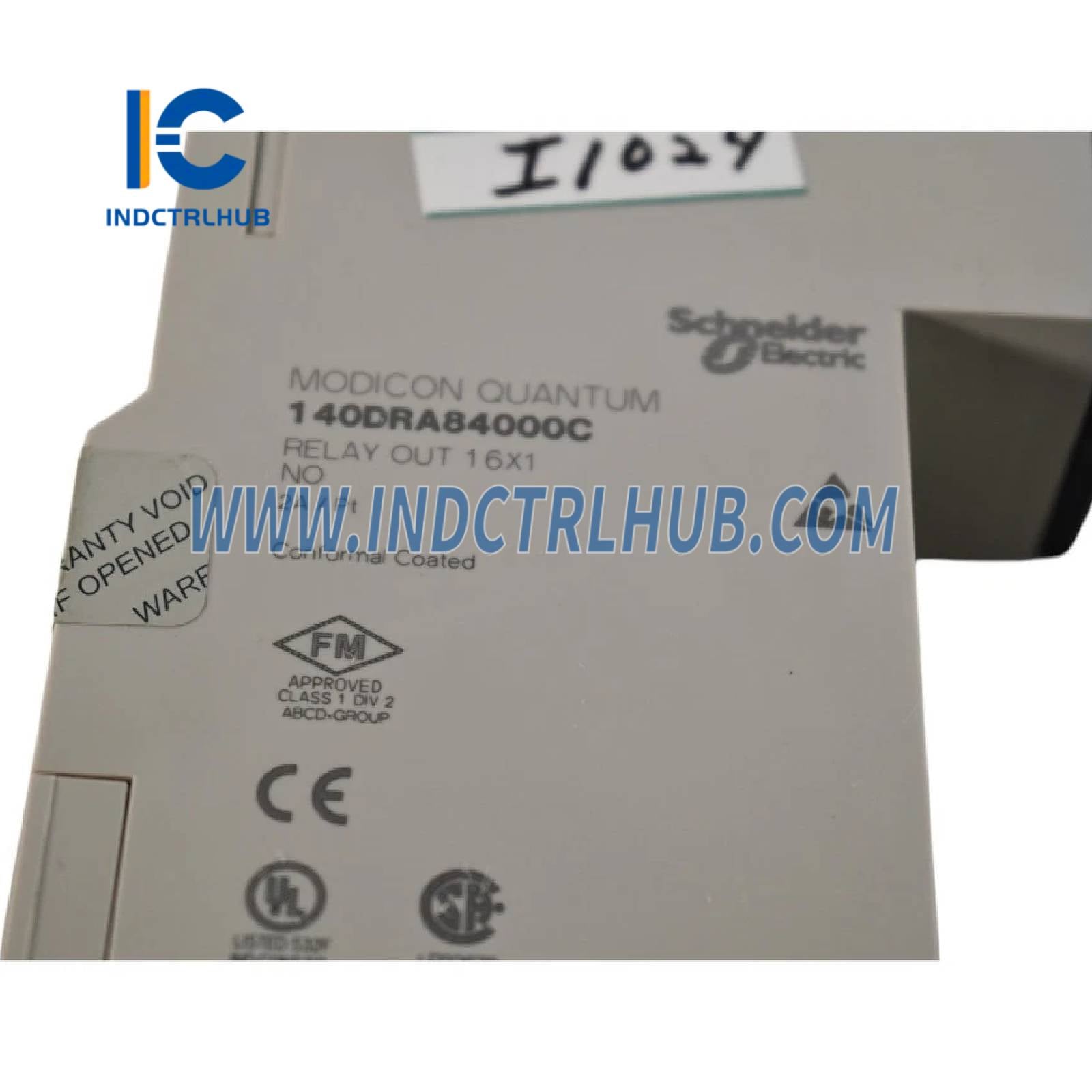

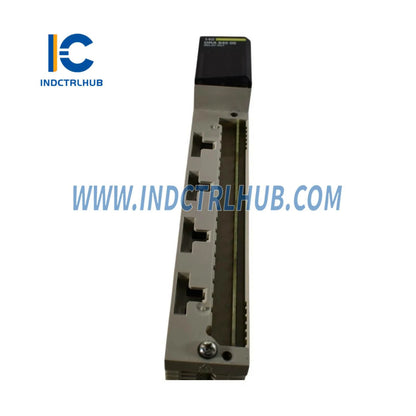

Schneider 140DRA84000 diszkrét kimeneti modul Modicon Quantum

Gyártó

Schneider Electric

Modell/Alkatrész Szám

140DRA84000

Leírás

Diszkrét kimeneti modul Modicon Quantum _ 16 kimenet

Termékkínálat

Modicon Quantum automatizálási platform

Terméktípus

Relé diszkrét kimeneti modul

Diszkrét kimeneti szám

16

Érintkező típusa és összetétele

1 NY (Normálisan Nyitott)

Érintkező forma

Form A

Diszkrét kimeneti feszültség

20_250 V AC, 30_150 V DC, 5_30 V DC

Címzési követelmény

1 kimeneti szó

Minimális terhelés

50 mA 20_250 V AC és 5_30 V DC-nél

Maximális terhelési áram

2 A (250/30 V AC/DC ellenállásos @ 60 °C), 1 A motorhoz/tungstenhez, 300 mA DC

Túlfeszültségi áram

10 A 10 ms-ig (kapacitív)

Kapcsolókapacitás (VA)

500 VA (ellenállásos)

Válaszidő

_ 10 ms (0 _ 1), _ 20 ms (1 _ 0)

Mechanikai tartósság

10 000 000 ciklus

Elektromos tartósság

Akár 200 000 ciklus (terheléstípustól függően)

Túlfeszültség-védelem

Belső varisztor, 275 V

Szigetelés (Csatorna _ Csatorna / Busz)

1780 Vrms AC vagy 2500 V DC 1 percig

Teljesítmény leadás

5,5 W + (0,5 W _ aktív pontok száma)

Busz áramigény

1100 mA

Modul formátum

Szabvány

Helyi jelzés

1 zöld LED (busz aktív), 1 piros LED (hiba), 16 zöld LED (állapot)

Jelölés

CE

Üzemi hőmérséklet

0_60 °C

Tárolási hőmérséklet

-40_85 °C

Relatív páratartalom

95 % kondenzáció nélkül

Üzemi magasság

_ 5000 m

Elektrosztatikus kisülés elleni védelem

4 kV (érintkezés), 8 kV (levegő), IEC 801-2

Elektromágneses tér elleni védelem

10 V/m (80_2000 MHz), IEC 801-3

Szabványok

UL 508, CSA C22.2 No 142

Tanúsítványok

FM Class 1 Div 2, C-Tick, GOST, ABS

Nettó súly

0,41 kg

Csomagolás típusa

db

Egységek csomagonként

1

Csomag méretei (M x Sz x H)

16,3 cm _ 4,5 cm _ 31,2 cm

Csomag súlya

545 g
