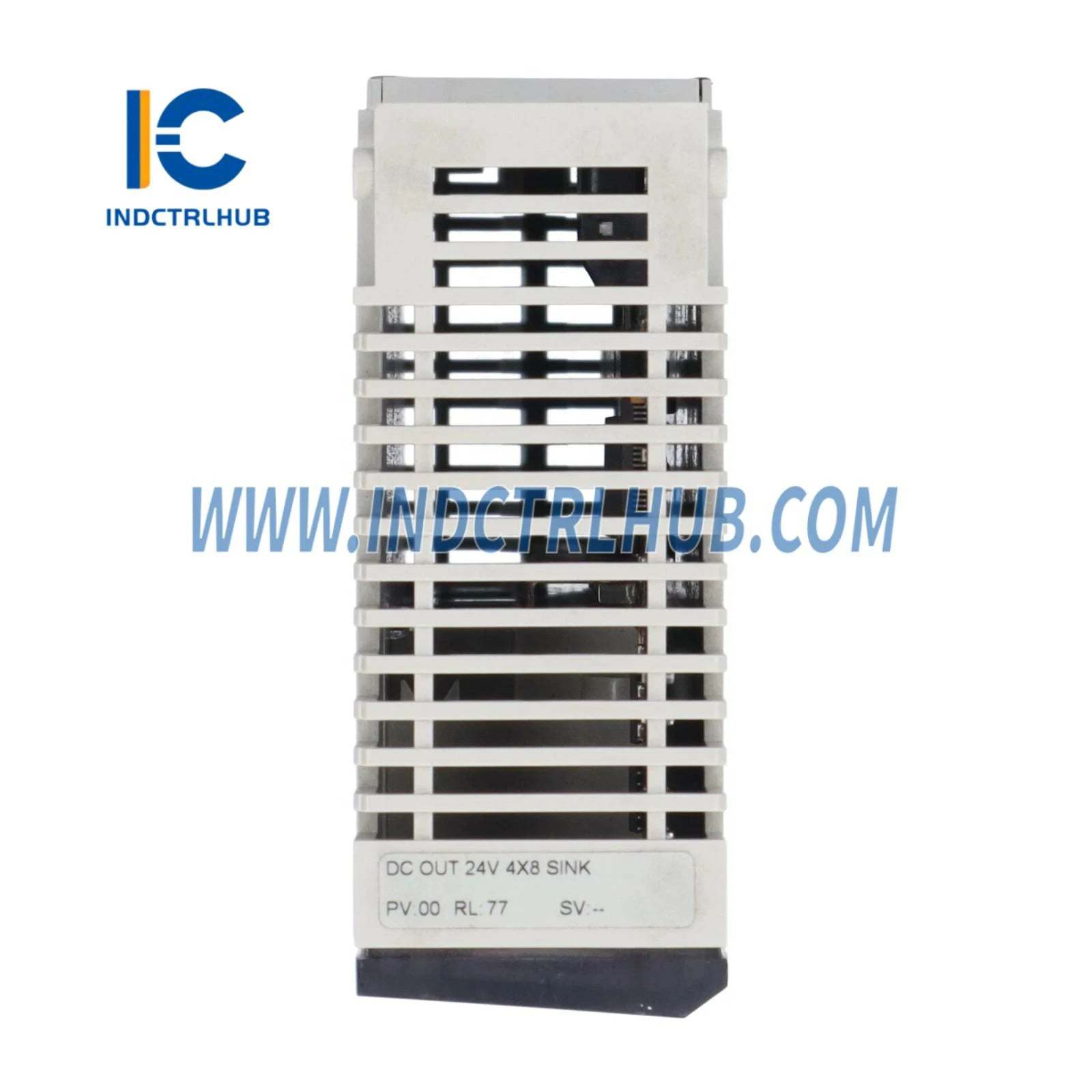

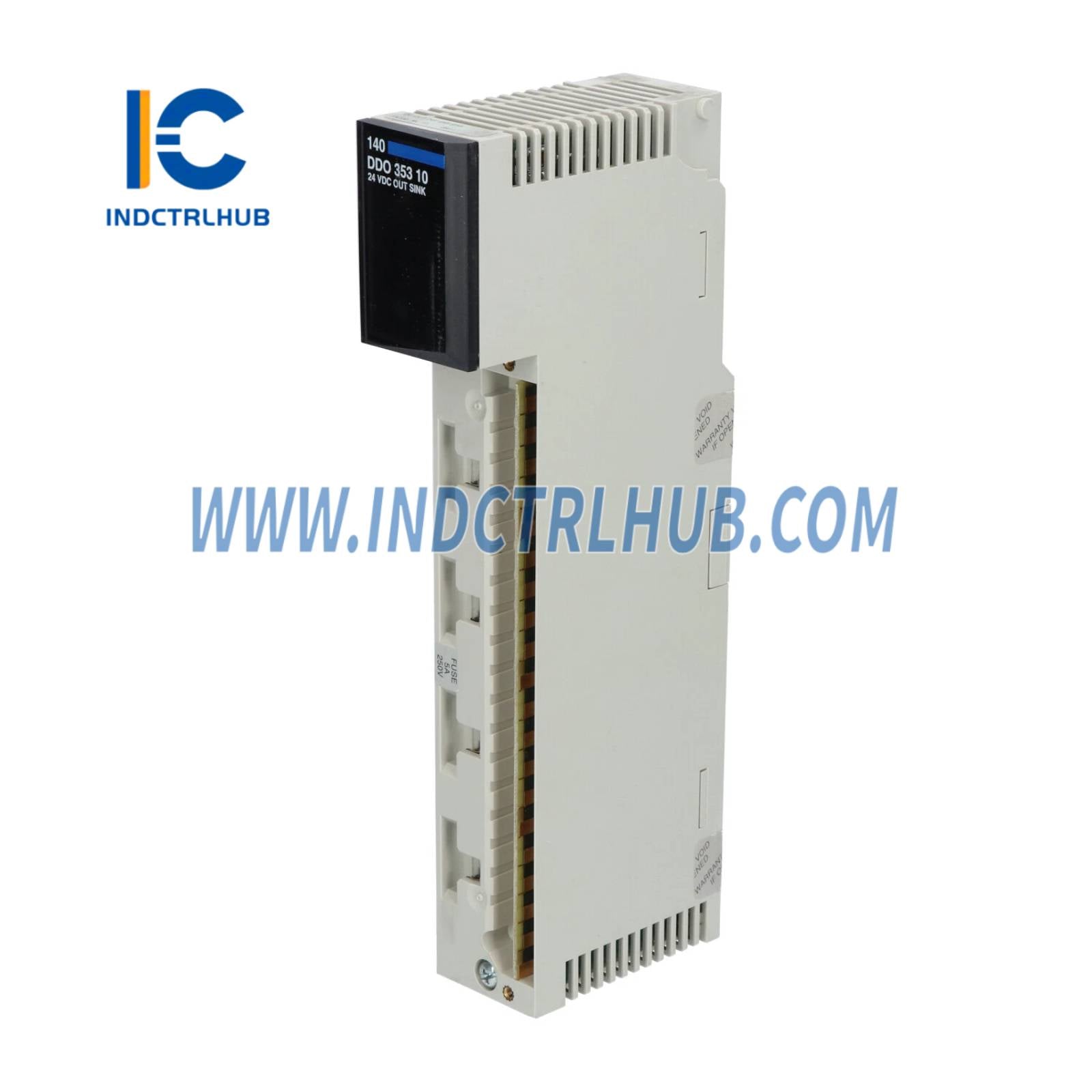

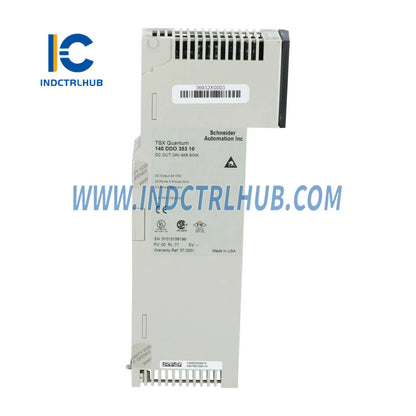

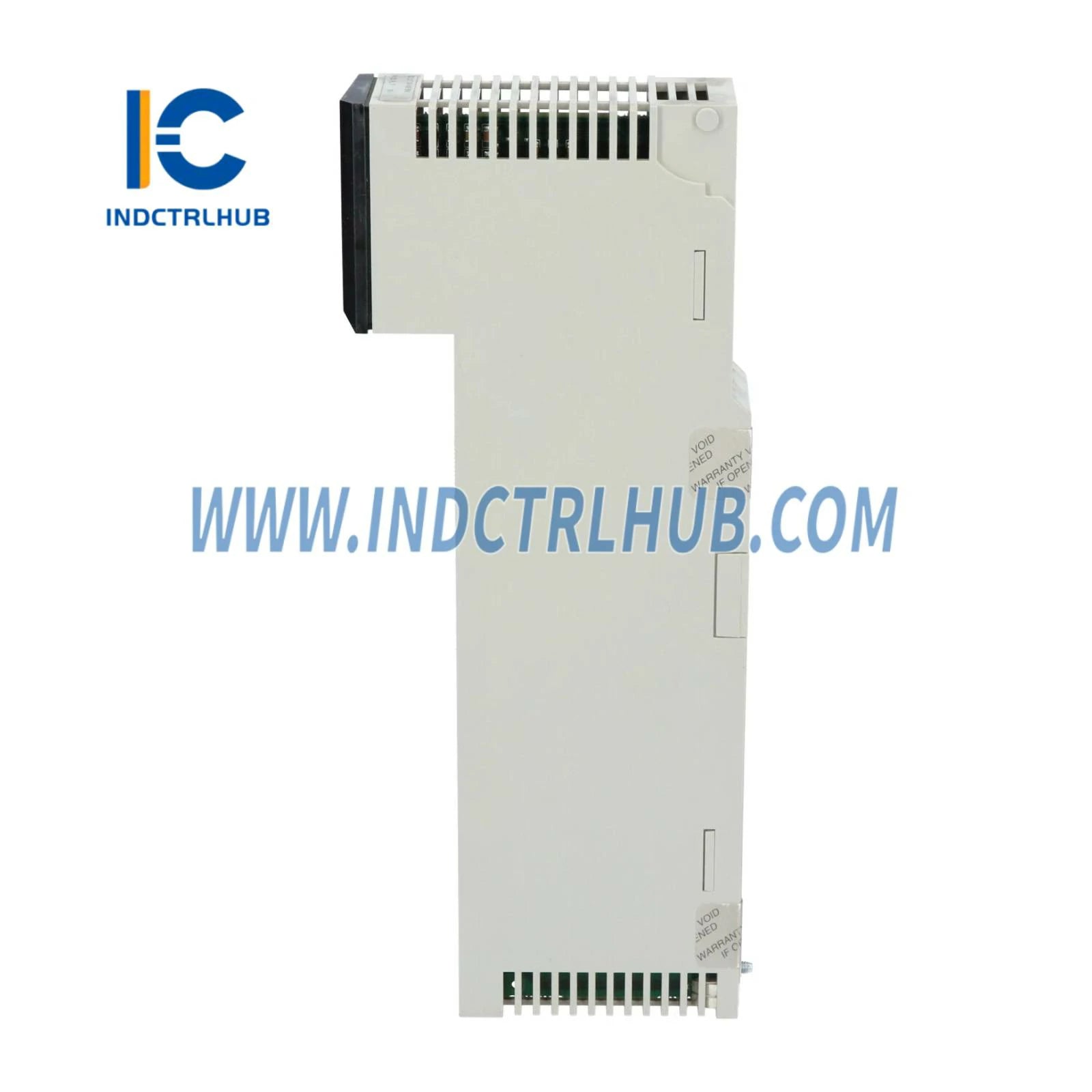

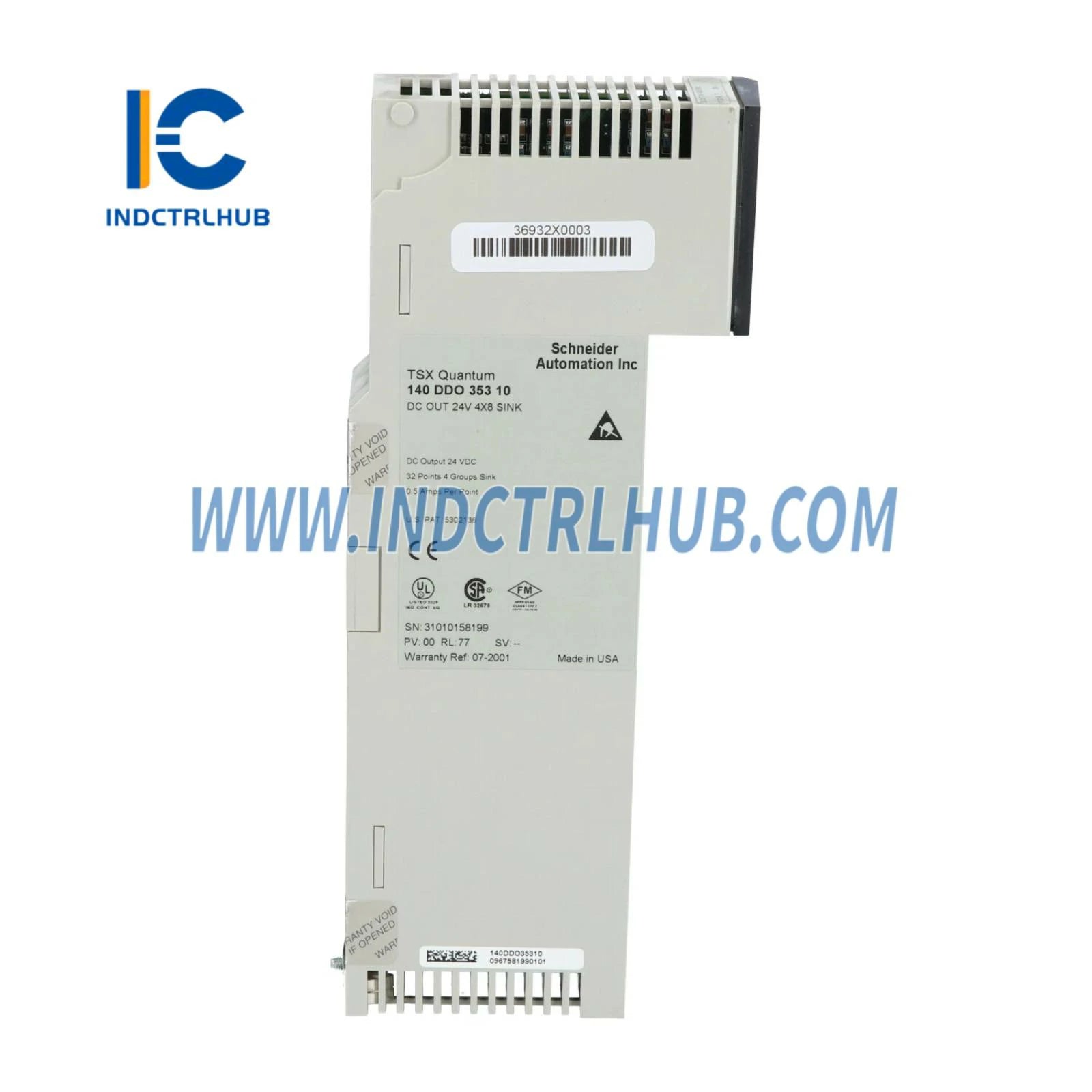

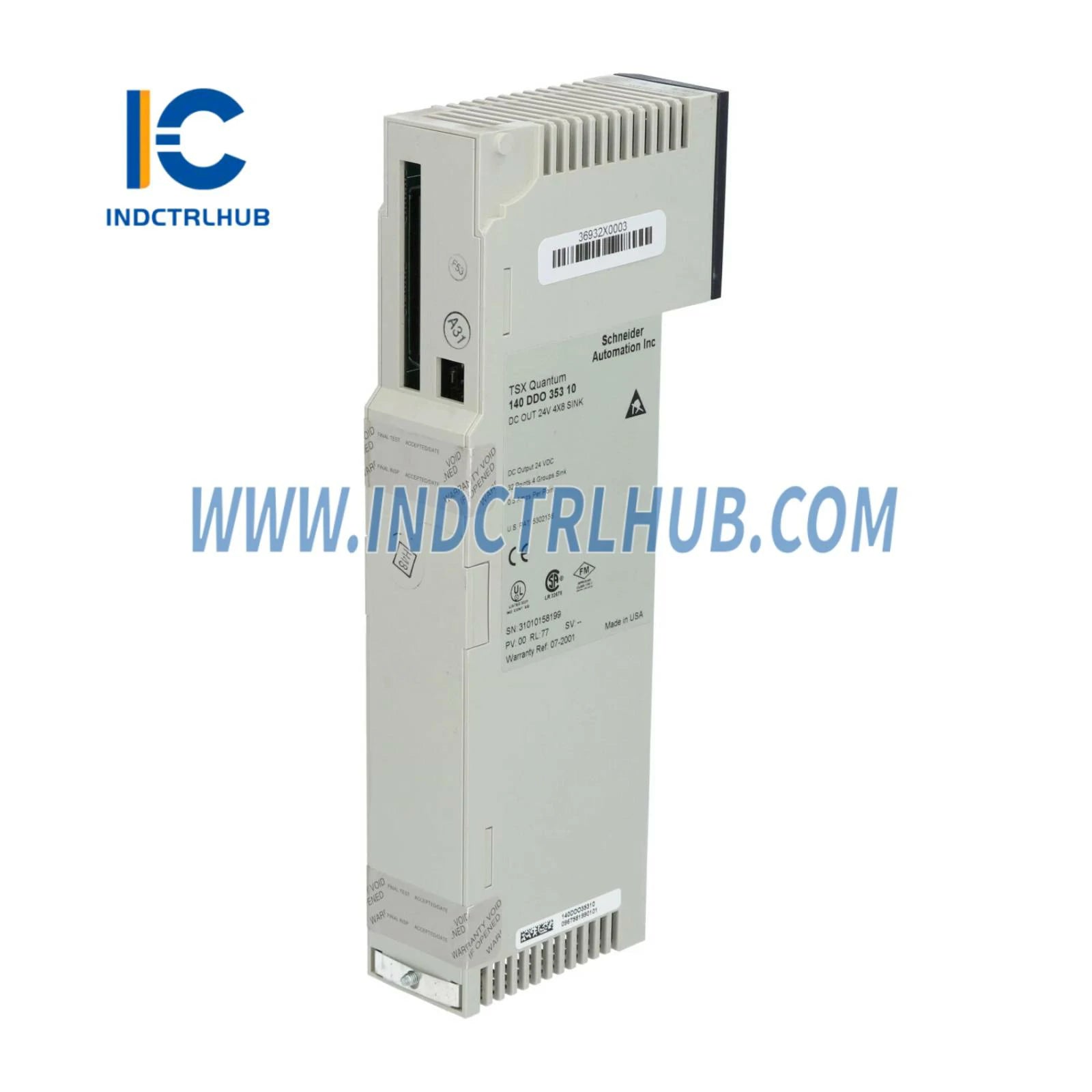

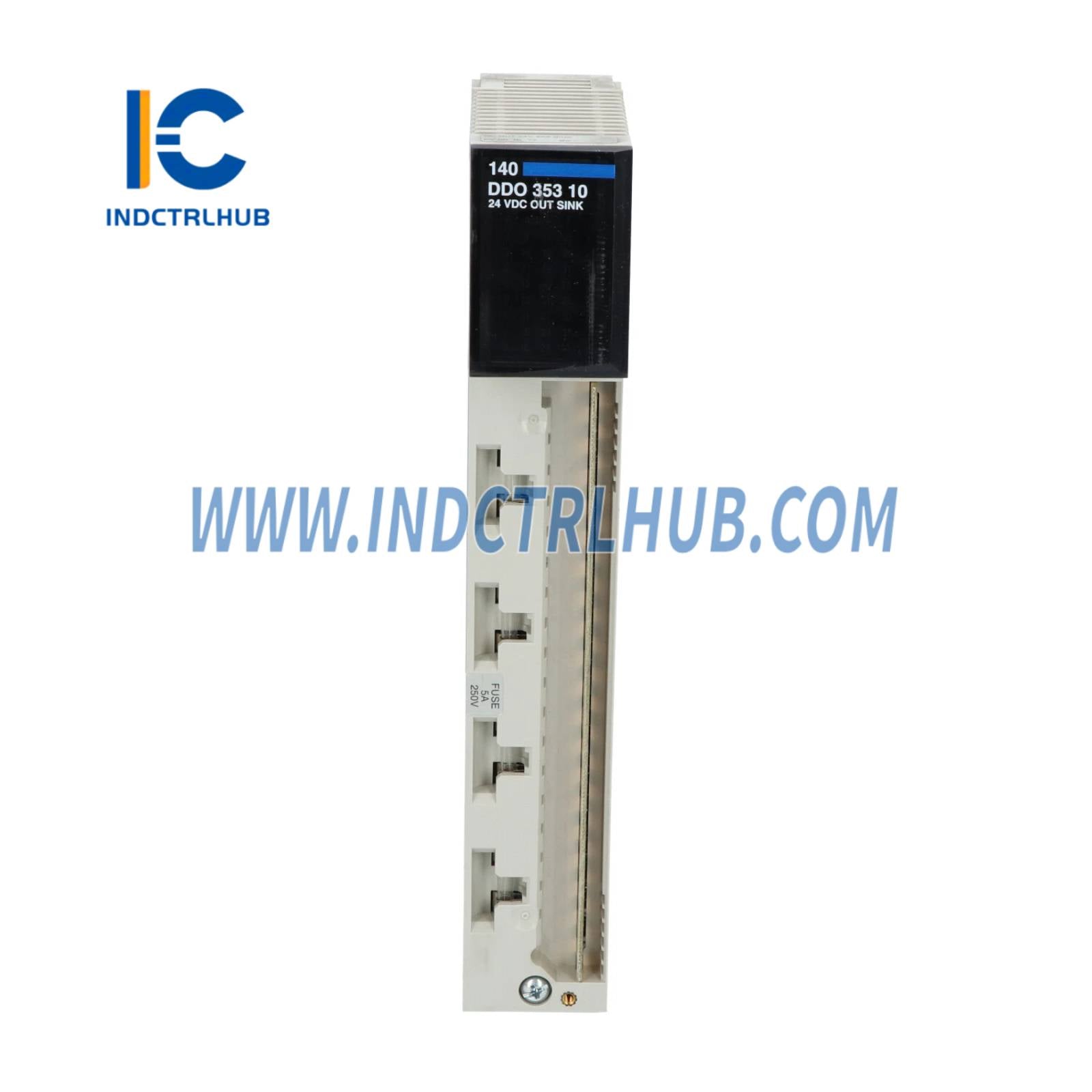

Schneider 140DDO35310 diszkrét kimeneti modul Modicon Quantum

Gyártó

Schneider Electric

Modell/Alkatrész szám

140DDO35310

Leírás

Diszkrét kimeneti modul Modicon Quantum - 32 kimenet - negatív logika

Termékkínálat

Modicon Quantum automatizálási platform

Terméktípus

DC diszkrét kimeneti modul

Diszkrét kimenetek száma

32

Csatornacsoport

4 csoport 8-ból

Diszkrét kimeneti logika

Negatív logika (sink)

Kimeneti feszültség

24 V egyenáram

Kimeneti feszültségkorlátok

19,2…30 V

Abszolút max kimeneti feszültség

50 V 1 s-ig (csökkenő impulzus)

Feszültségesés (max)

< 0,4 V 0,5 A-nál

Maximális terhelési áram

0,5 A pontonként, 4 A csoportonként, 16 A modulonként

Túlfeszültségi áram

5 A 1 ms-ig

Válaszidő (ellenállásos)

≤ 1 ms (állapot 0 → 1 és 1 → 0)

Maximális szivárgási áram

0,4 mA 30 V-nál

Terhelési induktancia korlát

L = 0,5 / [(I²) × (f)]

Maximális volfrám terhelés

12 W 24 V-on

Kapcsolódó Biztosíték Érték

3 A pontonként, 5 A csoportonként

Védelmi típus

Belső kimenetvédelem 5 A-es biztosítékkal csoportonként

Hiba jelzés

Mezőtáp elvesztése, kiégett biztosíték

Teljesítményleadás

2,0 W + (0,4 V × teljes terhelési áram)

Szigetelés (Csatornák ↔ Busz)

1780 Vrms 1 percig

Szigetelés (Csoport ↔ Csoport)

500 Vrms 1 percig

Buszáram követelmény

330 mA

Modul formátum

Szabvány

Helyi jelzés

1 zöld LED (busz aktív), 1 piros LED (hiba), 32 zöld LED (állapot)

Jelölés

CE

Üzemi hőmérséklet

0…60 °C

Tárolási hőmérséklet

-40–85 °C

Relatív páratartalom

95 % kondenzáció nélkül

Üzemi magasság

≤ 5000 m

Elektrosztatikus kisülés elleni védelem

4 kV (érintés), 8 kV (levegő), IEC 801-2

Elektromágneses tér elleni védelem

10 V/m (80…2000 MHz), IEC 801-3

Szabványok

UL 508, CSA C22.2 No 142

Tanúsítványok

FM Class 1 Div 2, RINA, GOST, C-Tick, RMRS

Nettó súly

0,45 kg

Csomagolás típusa

PCE

Egységek csomagonként

1

Csomag méretei (M x Sz x H)

16,3 cm x 4,5 cm x 31,2 cm

Csomag súlya

486,0 g
