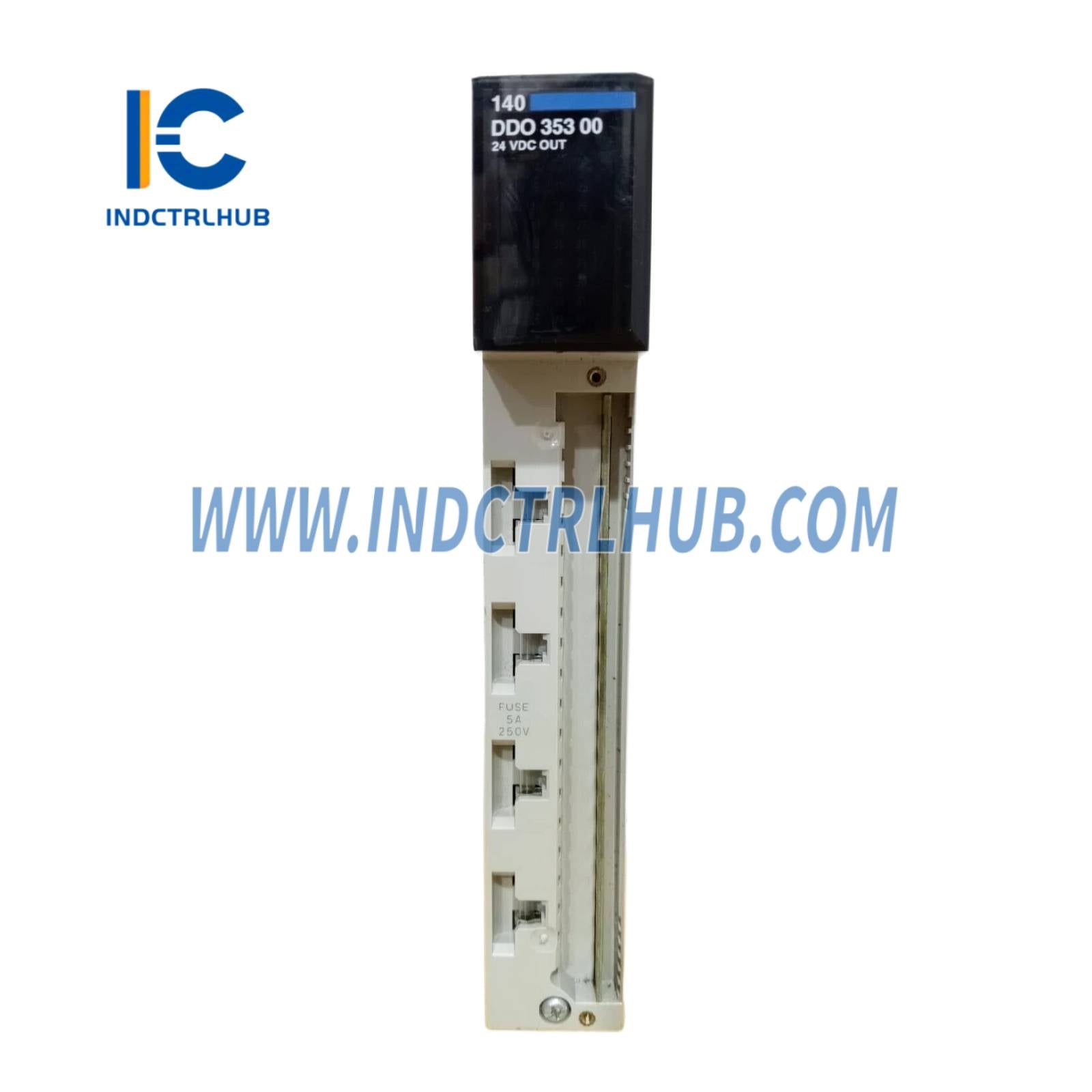

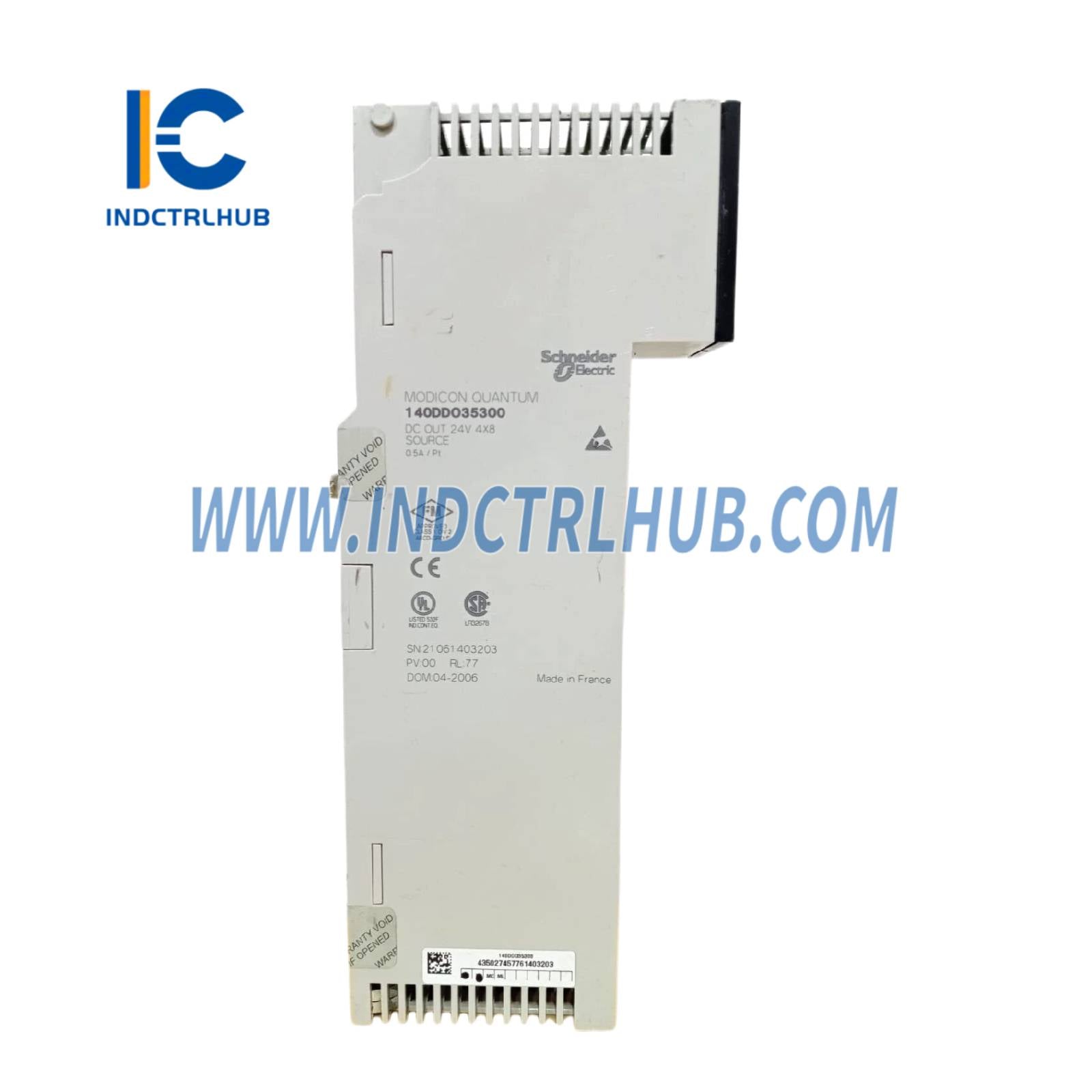

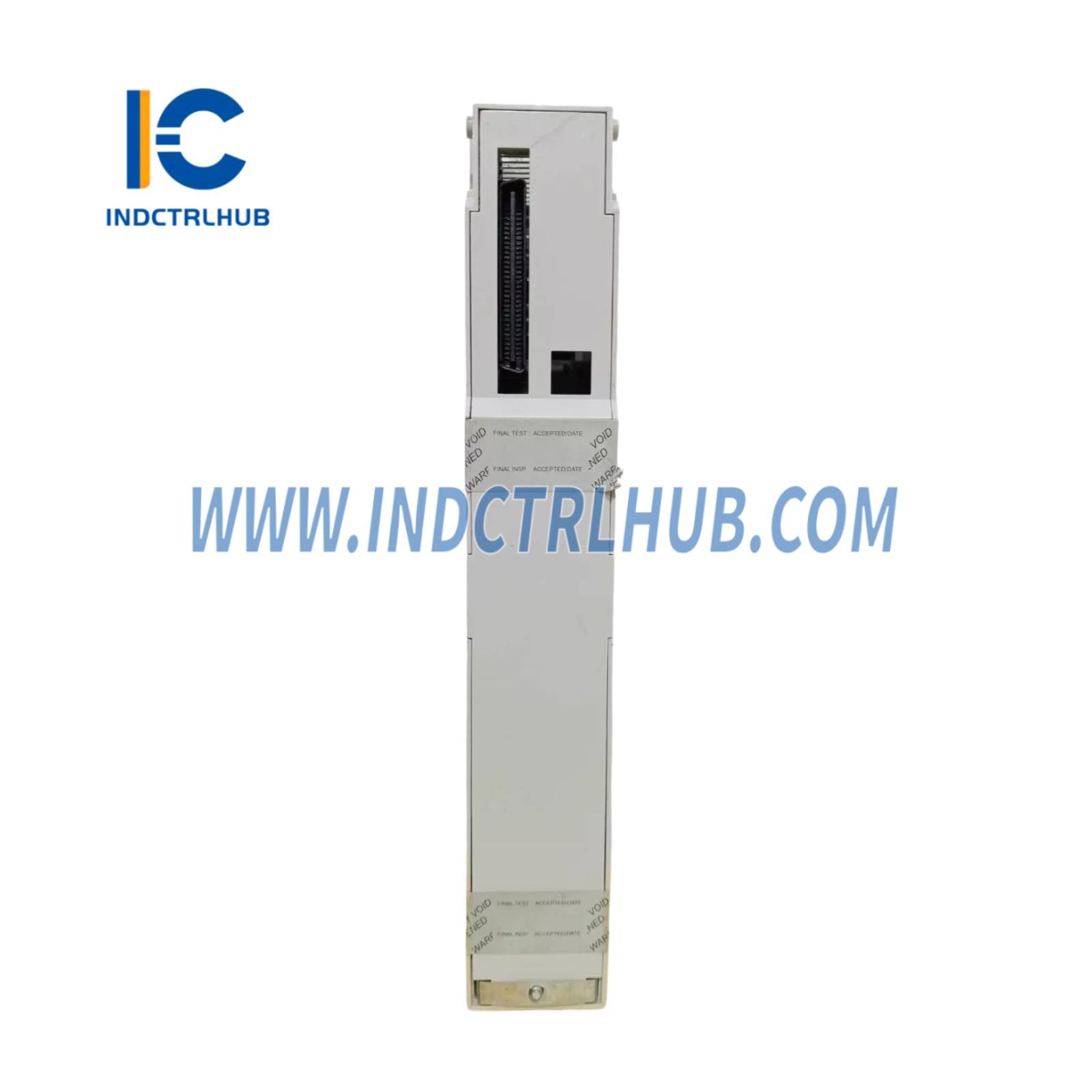

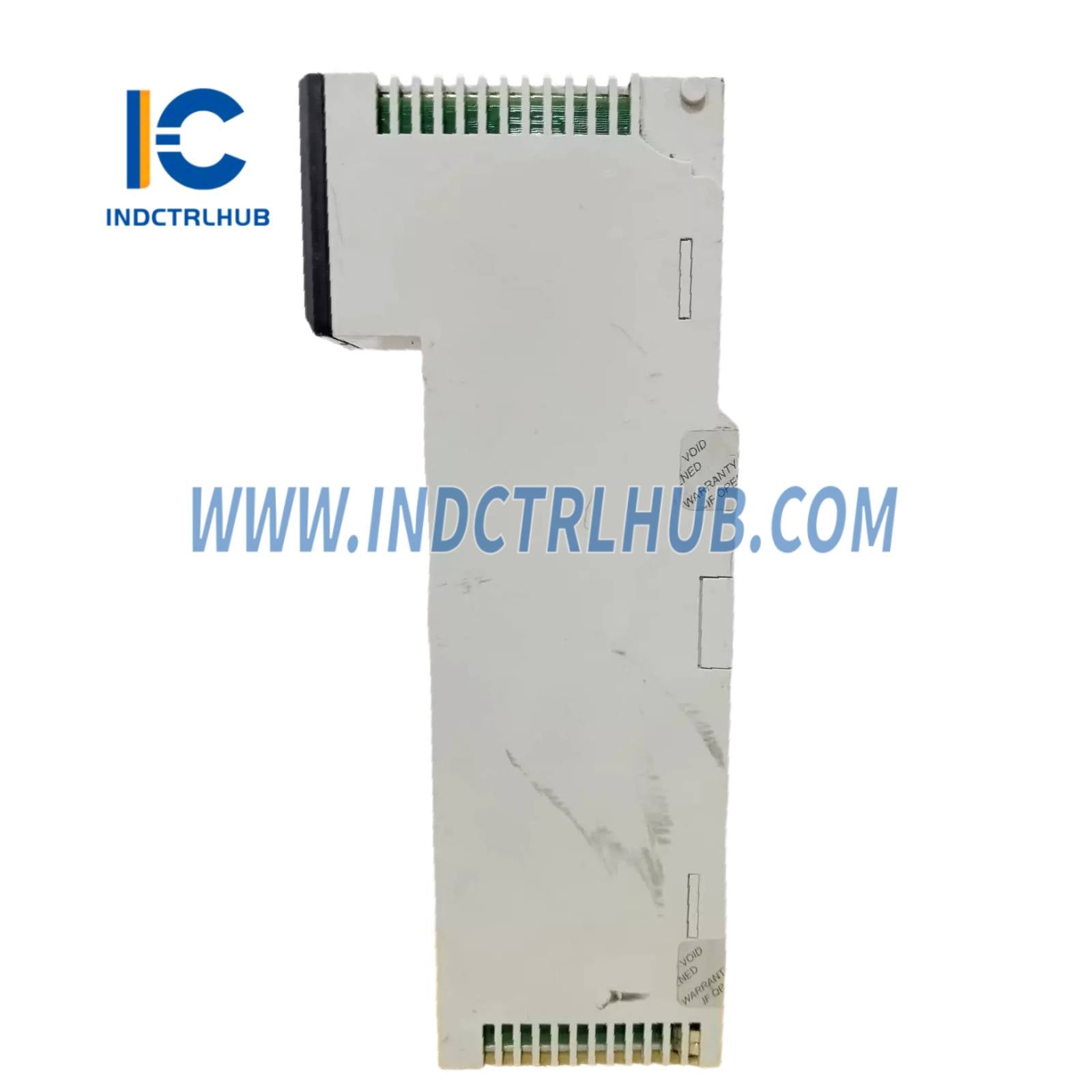

Schneider 140DDO35300C diszkrét kimeneti modul Modicon Quantum

Gyártó

Schneider Electric

Modell/Cikkszám

140DDO35300C

Leírás

Diszkrét kimeneti modul Modicon Quantum - 32 O szilárdtest

Termékválaszték

Modicon Quantum automatizálási platform

Terméktípus

DC diszkrét kimeneti modul

Diszkrét kimenetek száma

32

Csatornacsoportok

4 csoport 8-ból

Logika típusa

Pozitív logika (forrás)

Diszkrét kimeneti feszültség

24 V egyenáram

Kimeneti feszültségkorlátok

19,2…30 V

Abszolút max kimeneti feszültség

56 V 1,3 s csökkenő impulzus

Maximális feszültségesés

< 0,4 V 0,5 A-nál

Maximális terhelési áram

16 A modulonként; 4 A csoportonként

Túláram

5 A 0,5 ms-ig

Maximális szivárgó áram

0,4 mA 30 V-nál

Terhelés induktivitása

L(H) = 0,5 / [(I²) × f(Hz)] 50 Hz-en

Válaszidő

≤ 1 ms (állapot 0↔1)

Kapcsolódó Biztosíték Érték

3 A pontonként; 5 A csoportonként

Védelem

Belső biztosíték 5 A csoportonként

Címzési követelmény

2 kimeneti szó

Szigetelés (Csatorna a buszhoz)

1780 Vrms DC 1 percig

Szigetelés (csoportok között)

500 Vrms DC 1 percig

Teljesítmény leadás

1,75 W + (0,4 V × az összes modul terhelési áram)

Buszáram igény

330 mA

Hibajelzések

Kiégett biztosíték, mezőáram kiesés

Helyi jelző LED-ek

1 zöld (busz aktív)  1 piros (hiba)  32 zöld (kimeneti állapot)

Modul formátum

Szabvány

Nettó súly

0,45 kg

Védőkezelés

Konform bevonat (Humiseal 1A33)

Üzemi hőmérséklet

0…60 °C

Tárolási hőmérséklet

-40–85 °C

Relatív páratartalom

95% (nem kondenzálódó)

Üzemi magasság

≤ 5000 m

Elektrosztatikus kisülés

4 kV (érintkezés), 8 kV (levegő)

EM mező ellenállás

10 V/m (80–2000 MHz)

Tanúsítványok

GL, RINA, BV, GOST, DNV, FM Class 1 Div 2, C-Tick, RMRS, ABS

Szabványok

CSA C22.2 No 142, UL 508

Csomagolás típusa

PCE

Egységek csomagonként

1

Magasság

16,3 cm

Szélesség

4,5 cm

Hossz

31,2 cm

Súly

465,0 g
