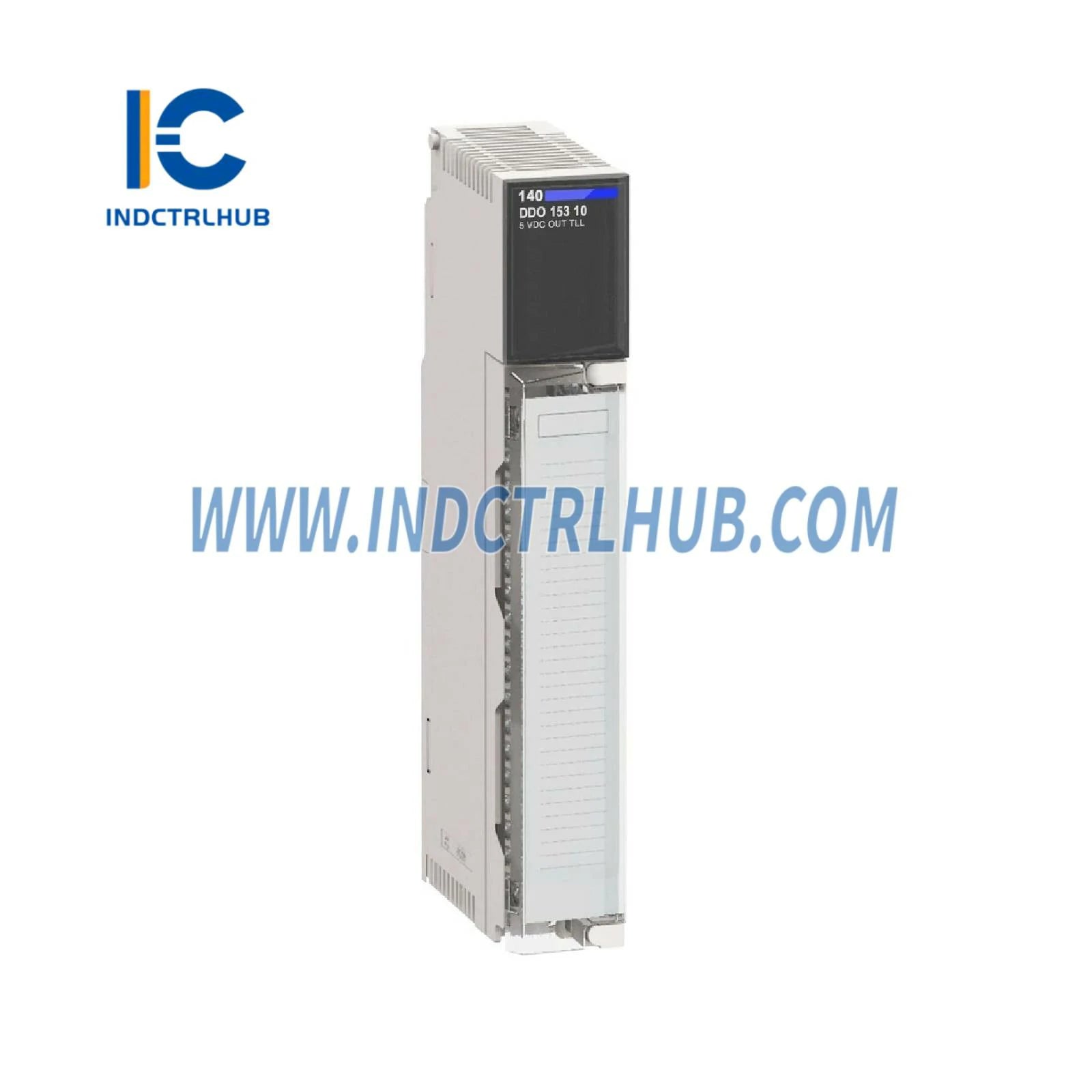

Schneider 140DDO15310 diszkrét kimeneti modul Modicon Quantum

Gyártó

Schneider Electric

Modell/Alkatrész szám

140DDO15310

Leírás

Diszkrét kimeneti modul Modicon Quantum - 32 kimenet

Termékkínálat

Modicon Quantum automatizálási platform

Terméktípus

TTL diszkrét kimeneti modul

Diszkrét kimenetek száma

32

Csatornacsoport

4 csoport, egyenként 8 csatorna

Diszkrét kimeneti típus

Pozitív (sink), TTL

Kimeneti feszültség

5 V DC

Feszültség állapot 1 garantált

≤ 0,2 V

Névleges tápegységfeszültség [Us]

4…5,5 V DC

Abszolút max kimeneti feszültség

15 V 0,0013 s-ig (lecsengő feszültségimpulzus DC)

Belső felhúzó ellenállás

440 Ohm

Maximális terhelési áram

≤ 75 mA pontonként, ≤ 600 mA csoportonként, ≤ 2,4 A modulonként

Túlfeszültségi áram

750 A 0,5 ms-ig pontonként

Válaszidő (ellenállásos)

≤ 250 µs (állapot 0 → 1 és 1 → 0)

Védelmi típus

Átmeneti feszültségcsillapítás, belső biztosíték

Hiba jelzés

Mezőtáp elvesztése, kiégett biztosíték

Teljesítményleadás

4 W

Maximális táplálási áram

0,4 A

Áramfogyasztás

2800 mA 5 V DC-nél

Buszáram követelmény

350 mA

Csoportok közötti szigetelés

500 Vrms 1 percig

Helyi jelzés

1 LED (zöld) busz kommunikációhoz, 1 LED (piros) hibához, 32 zöld állapotjelző LED

Modul formátum

Szabvány

Jelölés

CE

Üzemi hőmérséklet

0…60 °C (32…140 °F)

Tárolási hőmérséklet

-40…85 °C (-40…185 °F)

Relatív páratartalom

95 % kondenzáció nélkül

Üzemi magasság

≤ 5000 m (16404,2 láb)

Elektrosztatikus kisülés elleni védelem

4 kV (érintés), 8 kV (levegő) az IEC 801-2 szerint

Elektromágneses tér elleni védelem

9,1 V/m (10 V/m) 80-tól 2000 MHz-ig, IEC 801-3

Szabványok

UL 508, CSA C22.2 No 142

Tanúsítványok

RMRS, GOST, C-tick, FM Class 1 Div 2

Nettó súly

0,45 kg (0,99 lb)

1. csomag típusa

PCE

1. csomag méretei (M x Sz x H)

16,3 cm x 4,5 cm x 31,2 cm

1. csomag súlya

441 g (15.6 oz)

GTIN

3595861133020

Származási ország

Franciaország

Visszaküldhetőség

Nem
