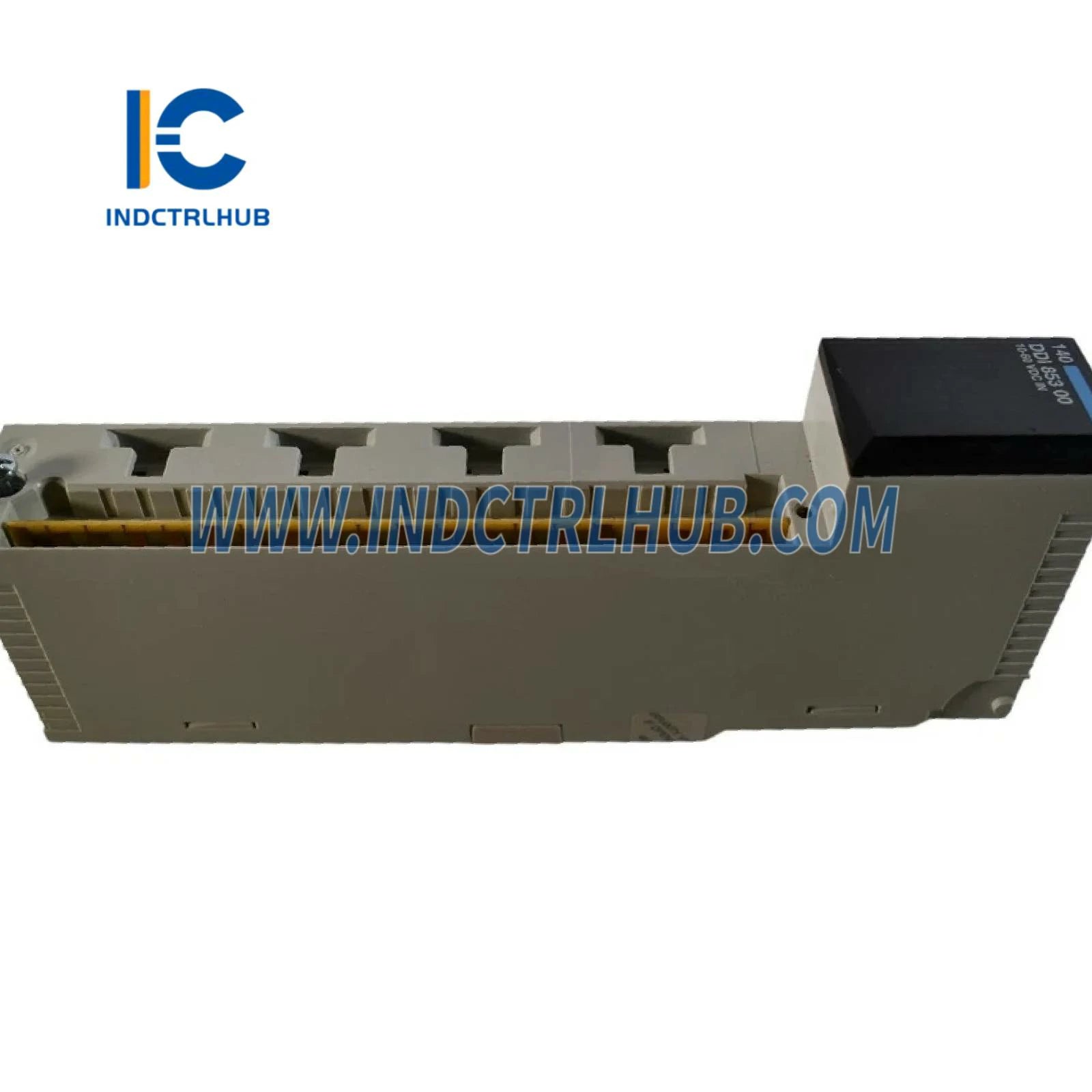

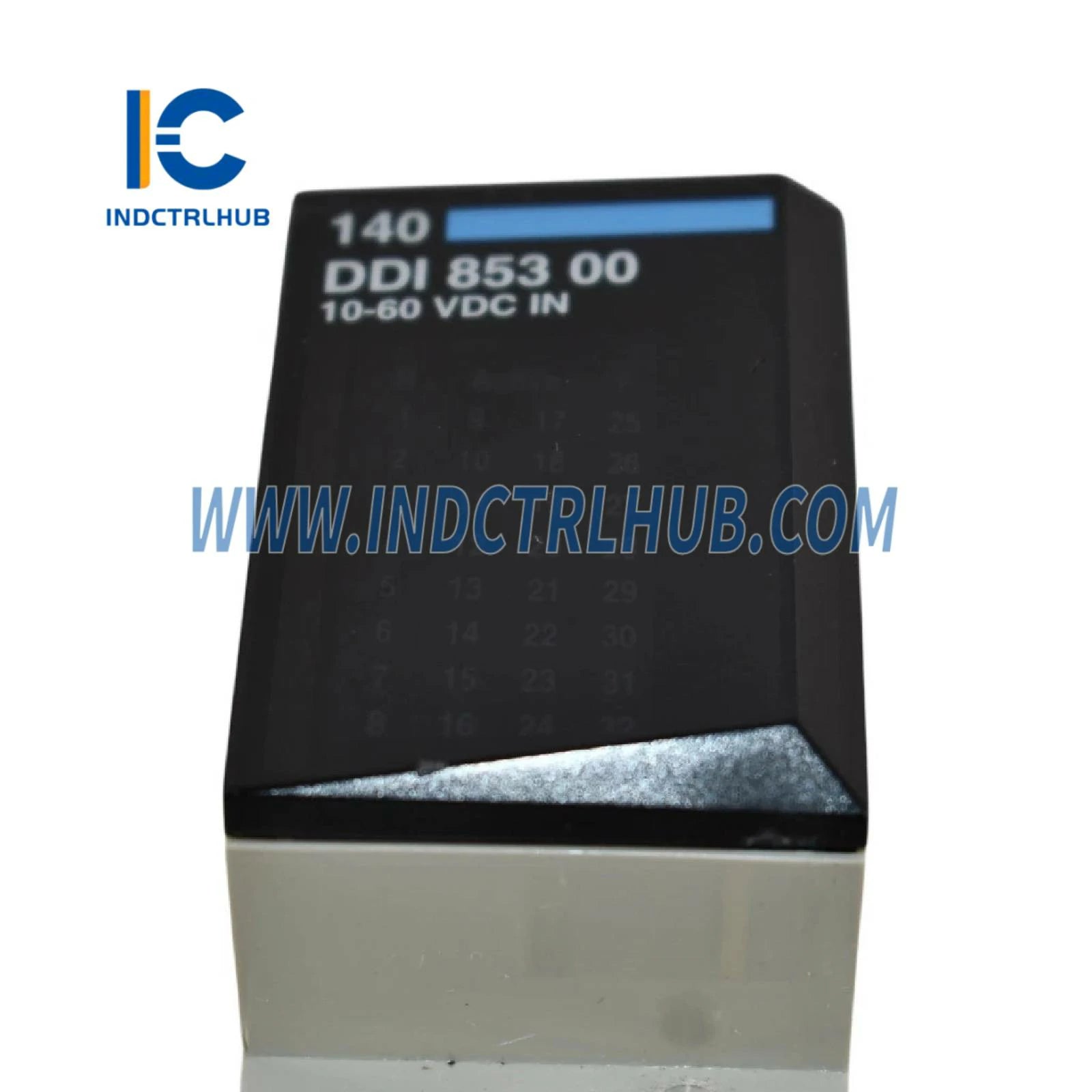

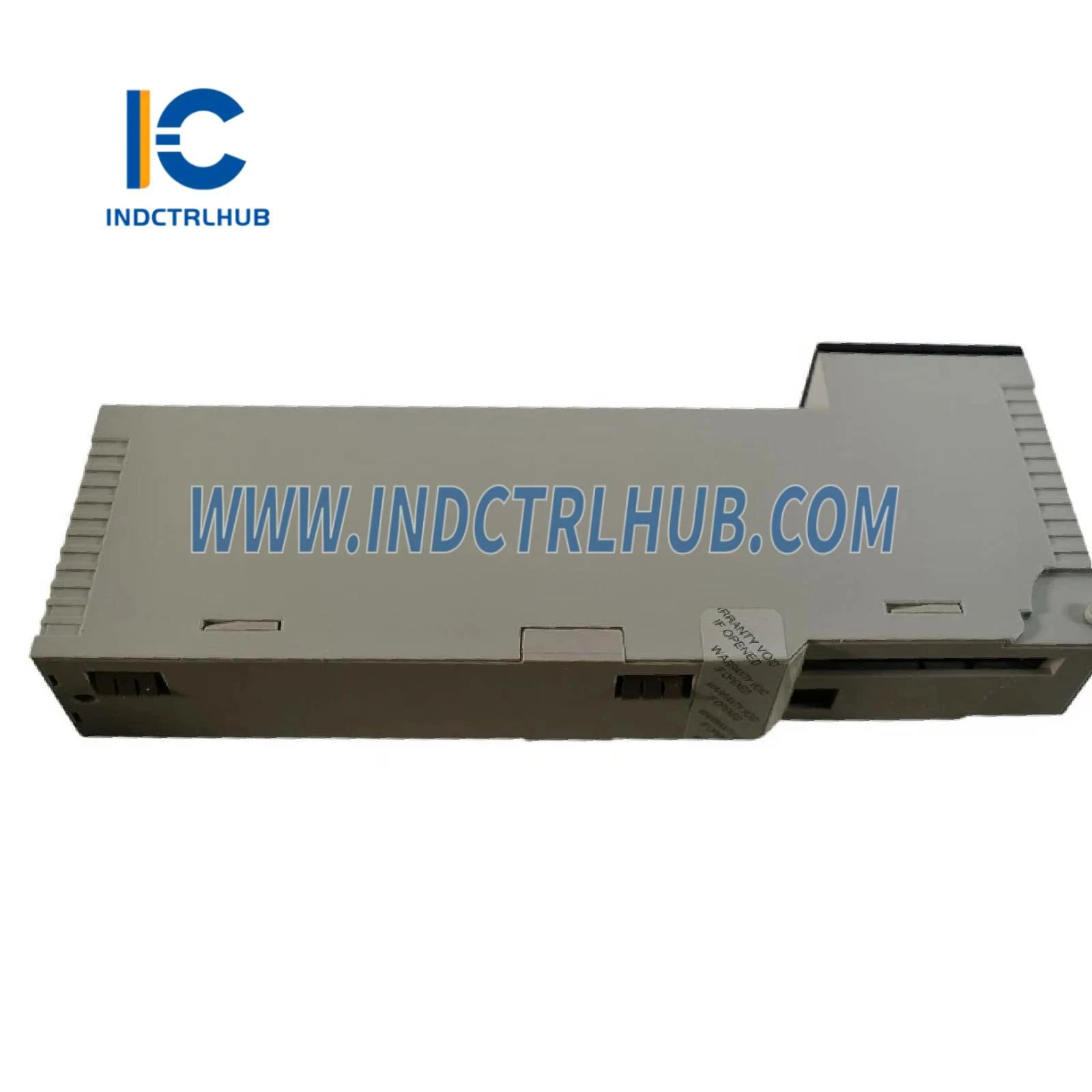

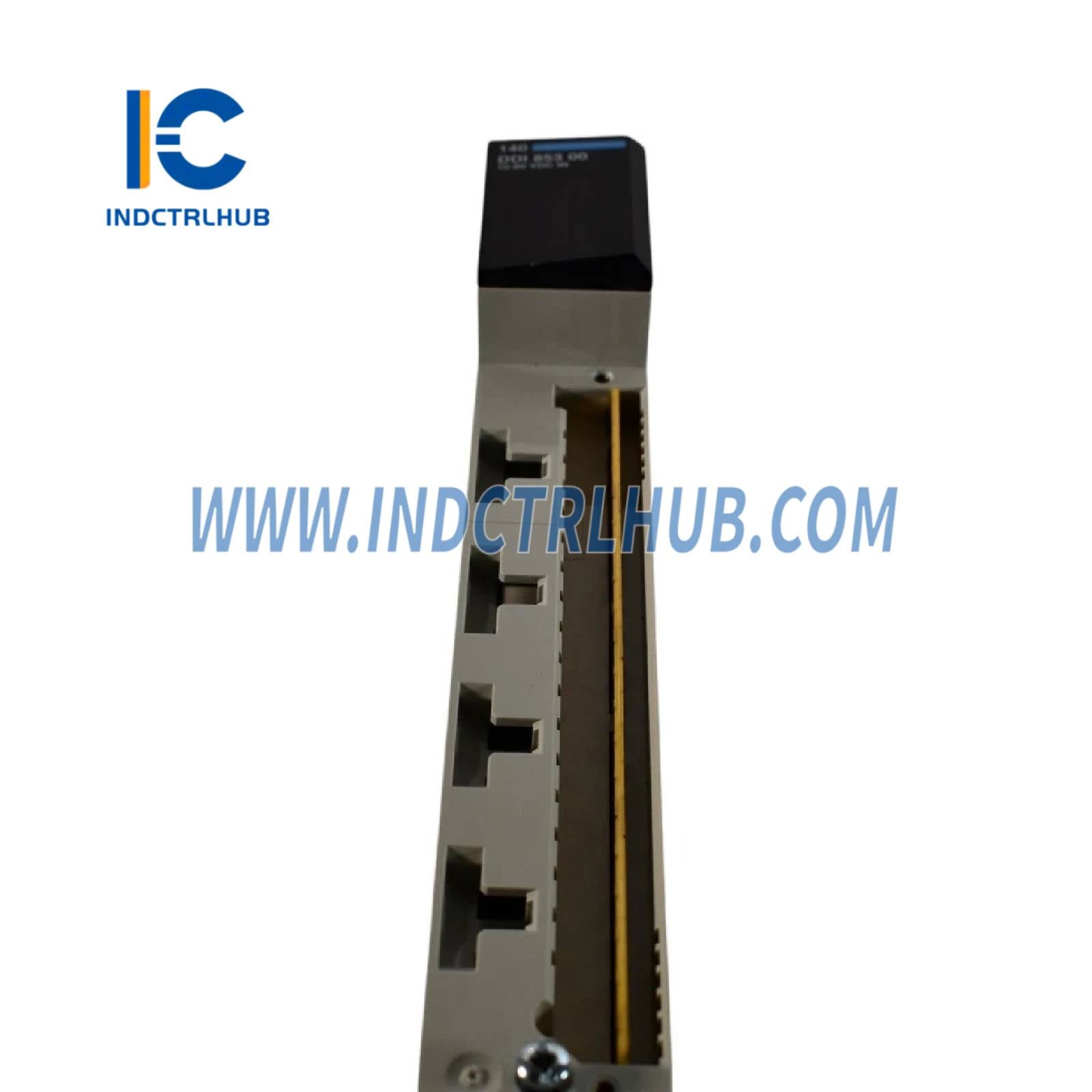

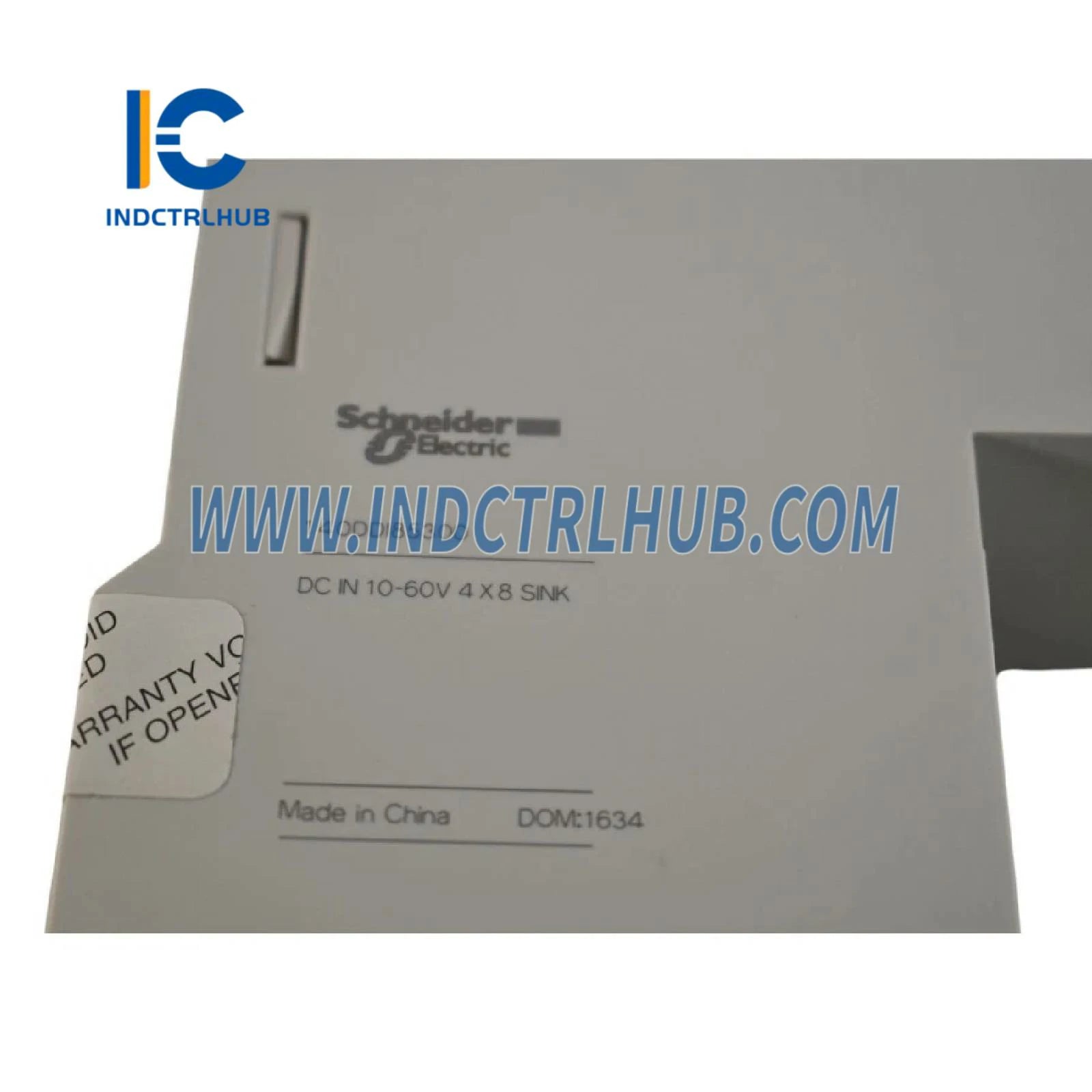

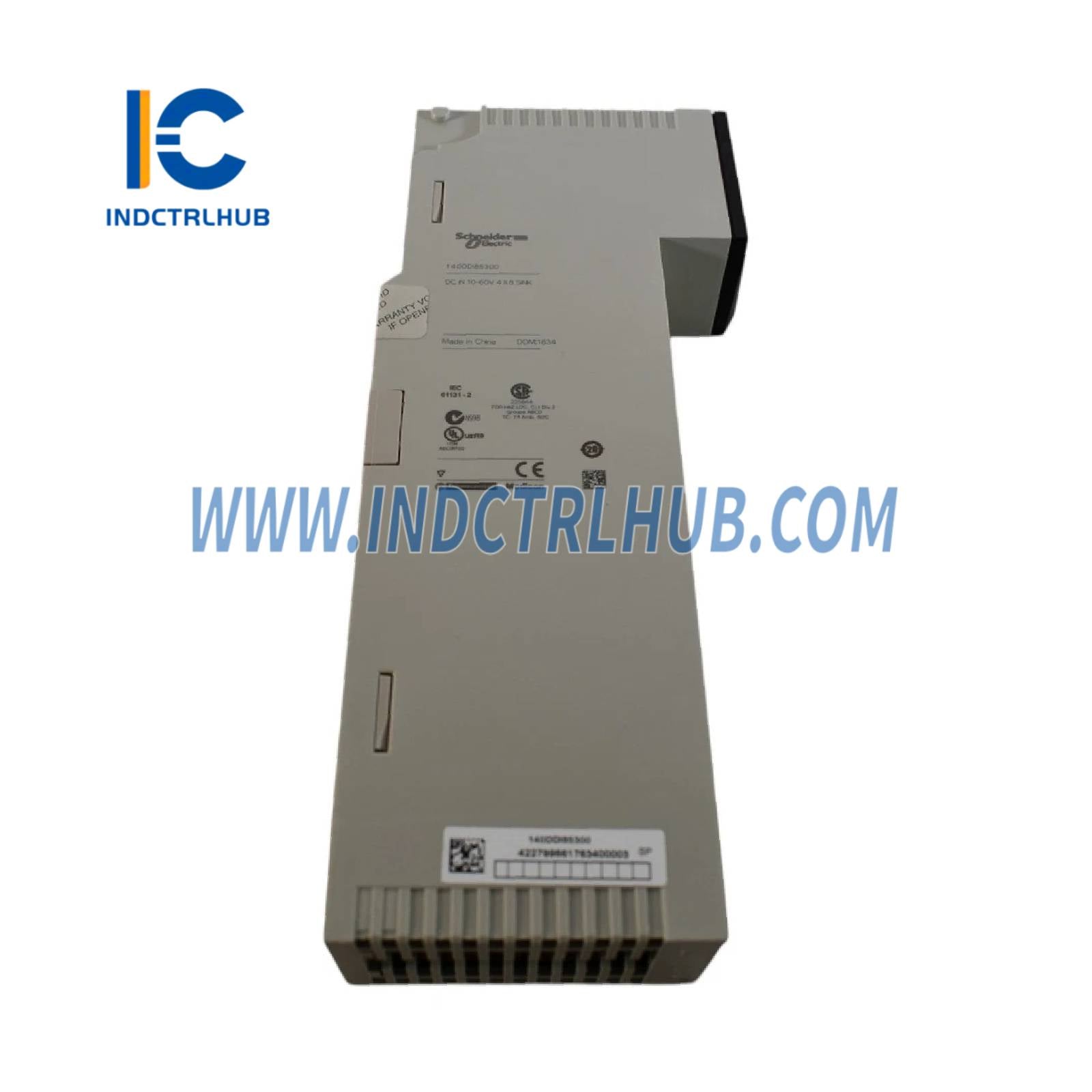

Schneider 140DDI85300 diszkrét bemeneti modul Modicon Quantum

Gyártó

Schneider Electric

Modell/Alkatrész Szám

140DDI85300

Leírás

Diszkrét bemeneti modul Modicon Quantum - 32 I - 10..60 V DC

Termékválaszték

Modicon Quantum automatizálási platform

Terméktípus

DC diszkrét bemeneti modul

Diszkrét bemenetek száma

32

Csatornacsoportok

4

Bemeneti logikai típus

Pozitív (sink)

Bemeneti feszültségtartomány

10_60 V DC

Tipikus bemeneti feszültség/áram

12 V (5_10 mA), 24 V (6_30 mA), 48 V (2_15 mA), 60 V (1_5 mA)

Garantált 1 állapotú feszültség

9_12 V (12 V ±5%)11_24 V (24 V -15_-20%)34_48 V (48 V -15_-20%)45_60 V (60 V -15_-20%)

Garantált 0 állapotú feszültség

0_1,8 V (12 V ±5%)0_5 V (24 V -15_-20%)0_10 V (48 V -15_-20%)0_12,5 V (60 V -15_-20%)

Abszolút max bemeneti feszültség

75 V

Címzési követelmény

2 bemeneti szó

Válaszidő

4 ms (állapot 0_1 és 1_0)

Kapcsolási frekvencia

_ 100 Hz

Teljesítmény leadás

1 W + (0,25 _ bekapcsolt bemenetek száma)

Buszáram követelmény

300 mA

Szigetelés (Csoport és busz között)

2500 Vrms 1 percig

Szigetelés (csoportok között)

700 Vrms 1 percig

Helyi jelző LED-ek

1 zöld (busz aktív)__32 zöld (bemeneti állapot)

Modul formátum

Szabvány

Nettó súly

0,295 kg

Üzemi hőmérséklet

0_60 °C

Tárolási hőmérséklet

-40_85 °C

Relatív páratartalom

95% (nem kondenzálódó)

Üzemi magasság

_ 5000 m

Elektrosztatikus kisülés

4 kV (érintés), 8 kV (levegő) az IEC 801-2 szerint

EM mező ellenállás

10 V/m (80_2000 MHz) az IEC 801-3 szerint

Tanúsítványok

RCM, Merchant Navy, UL, EAC, CSA, CE, Veszélyes hely Class 1 Div 2

Szabványok

EN/IEC 61131-2, CSA C22.2 No 142, UL 508

Csomagolás típusa

db

Egységek csomagonként

1

Magasság

16,3 cm

Szélesség

4,5 cm

Hossz

31,2 cm

Súly

428,0 g
