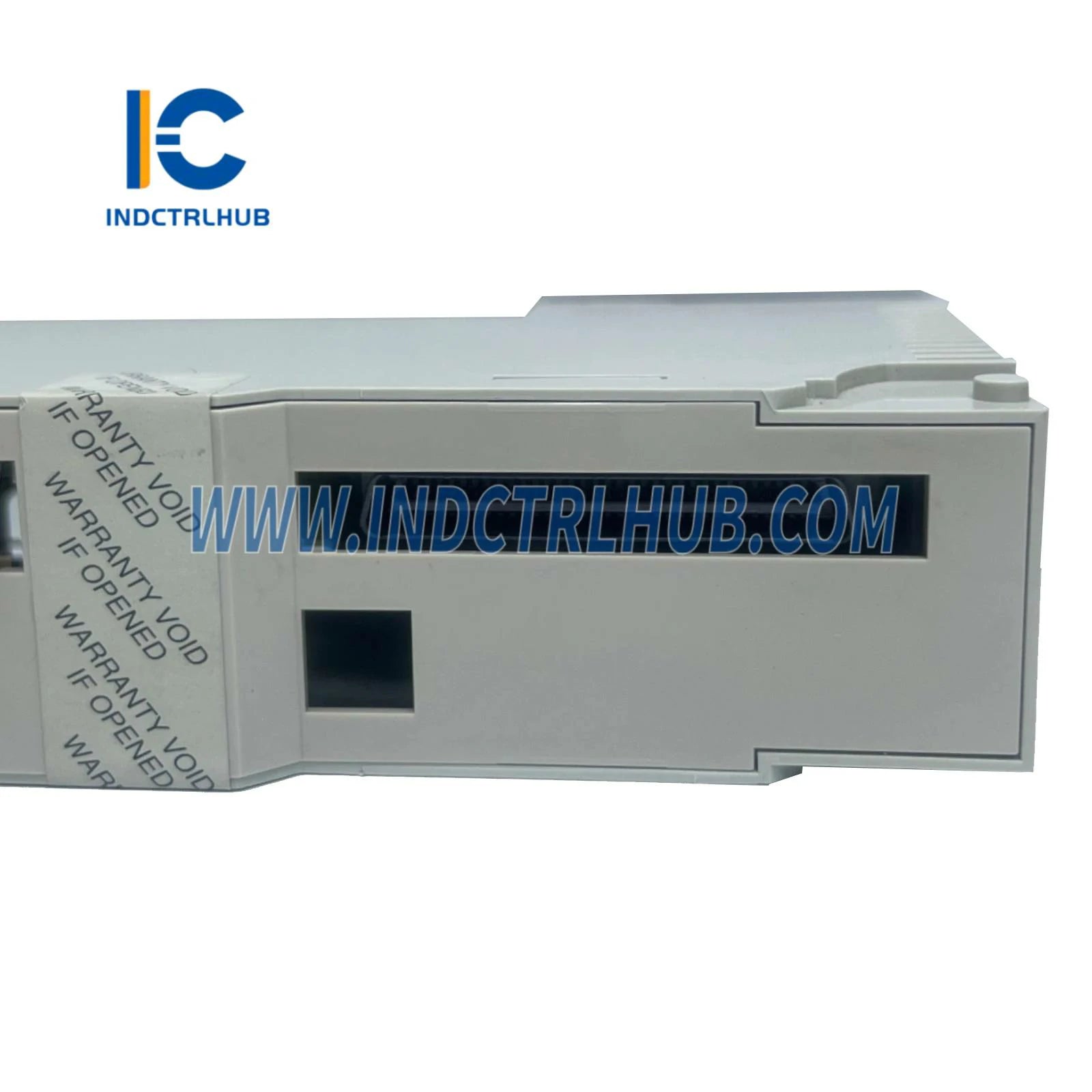

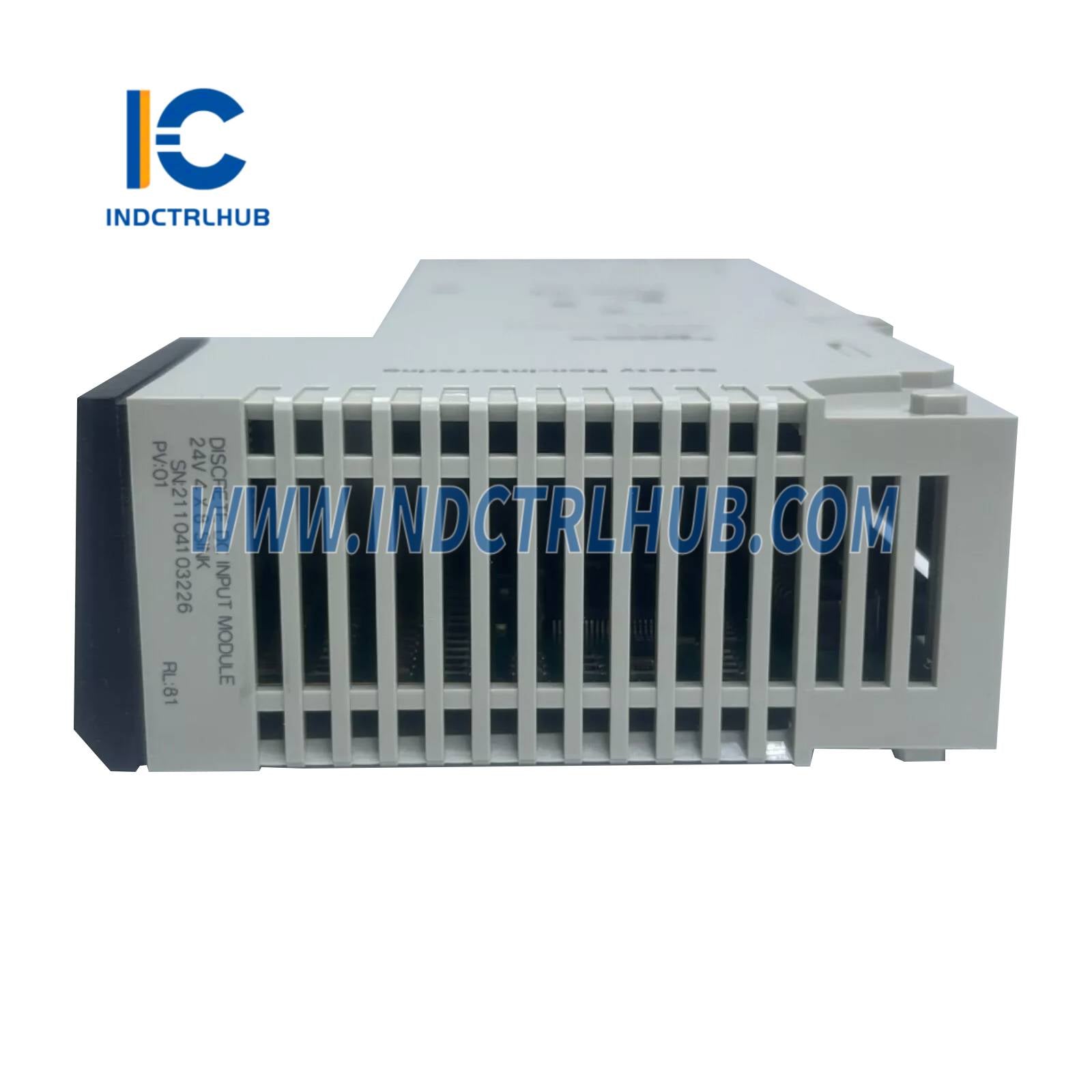

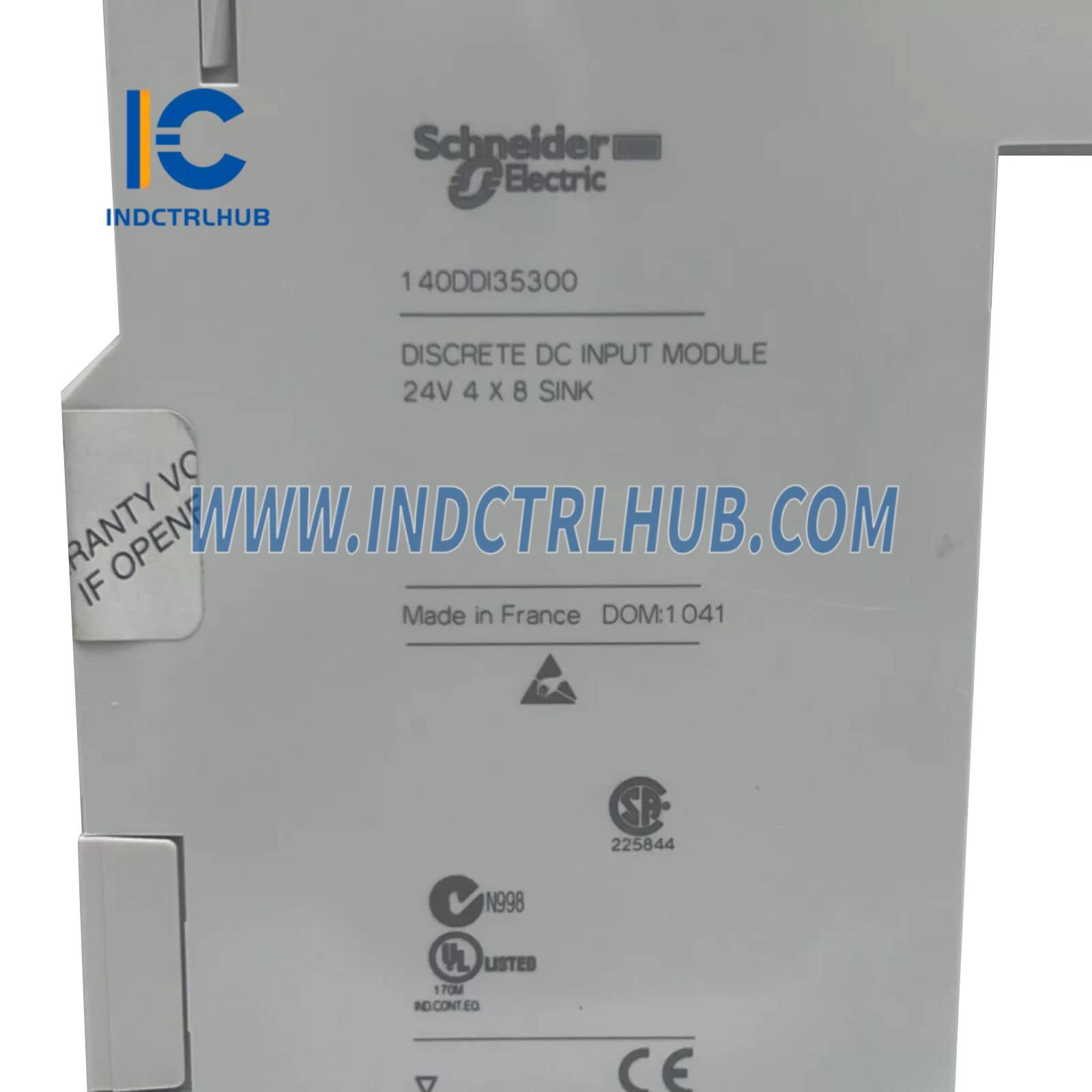

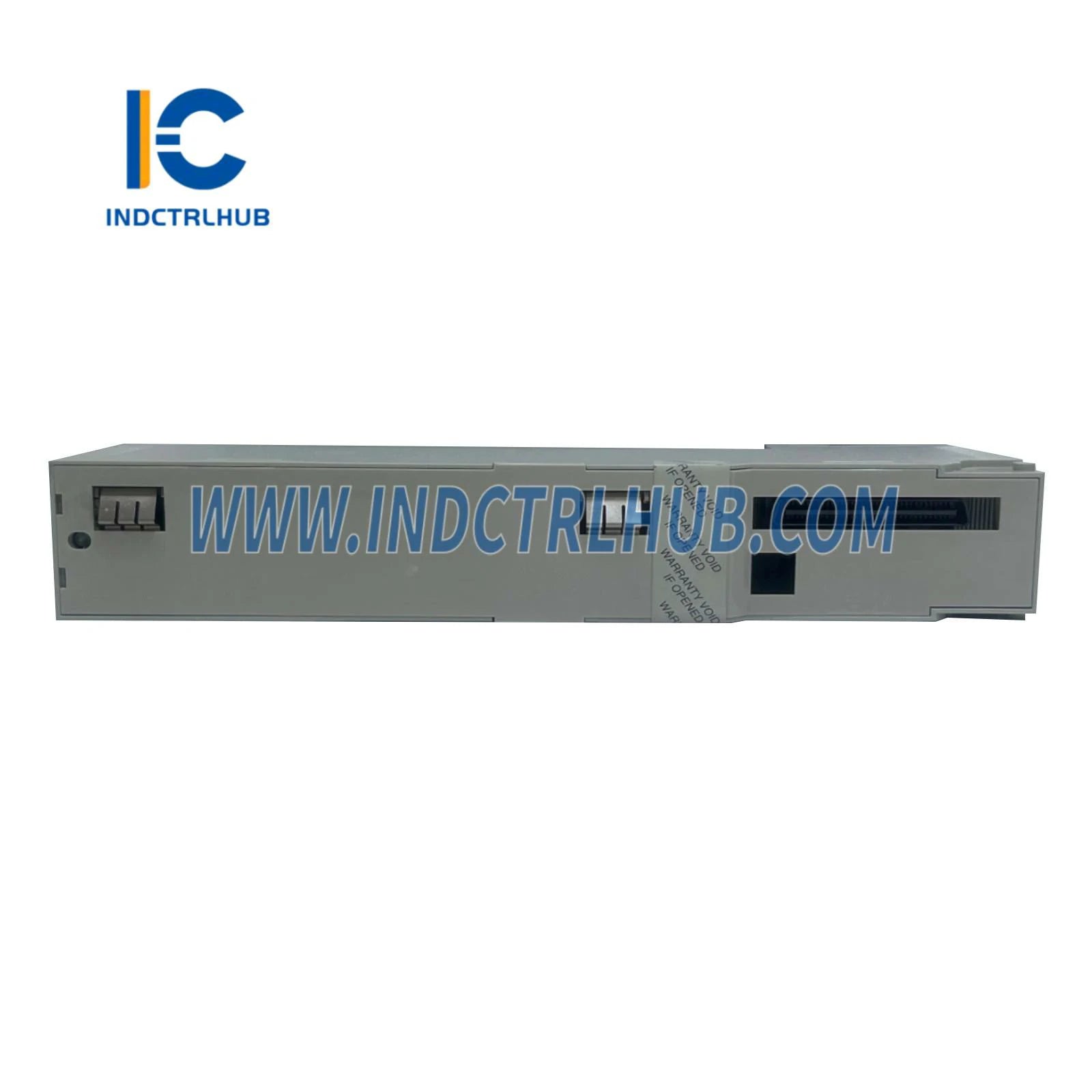

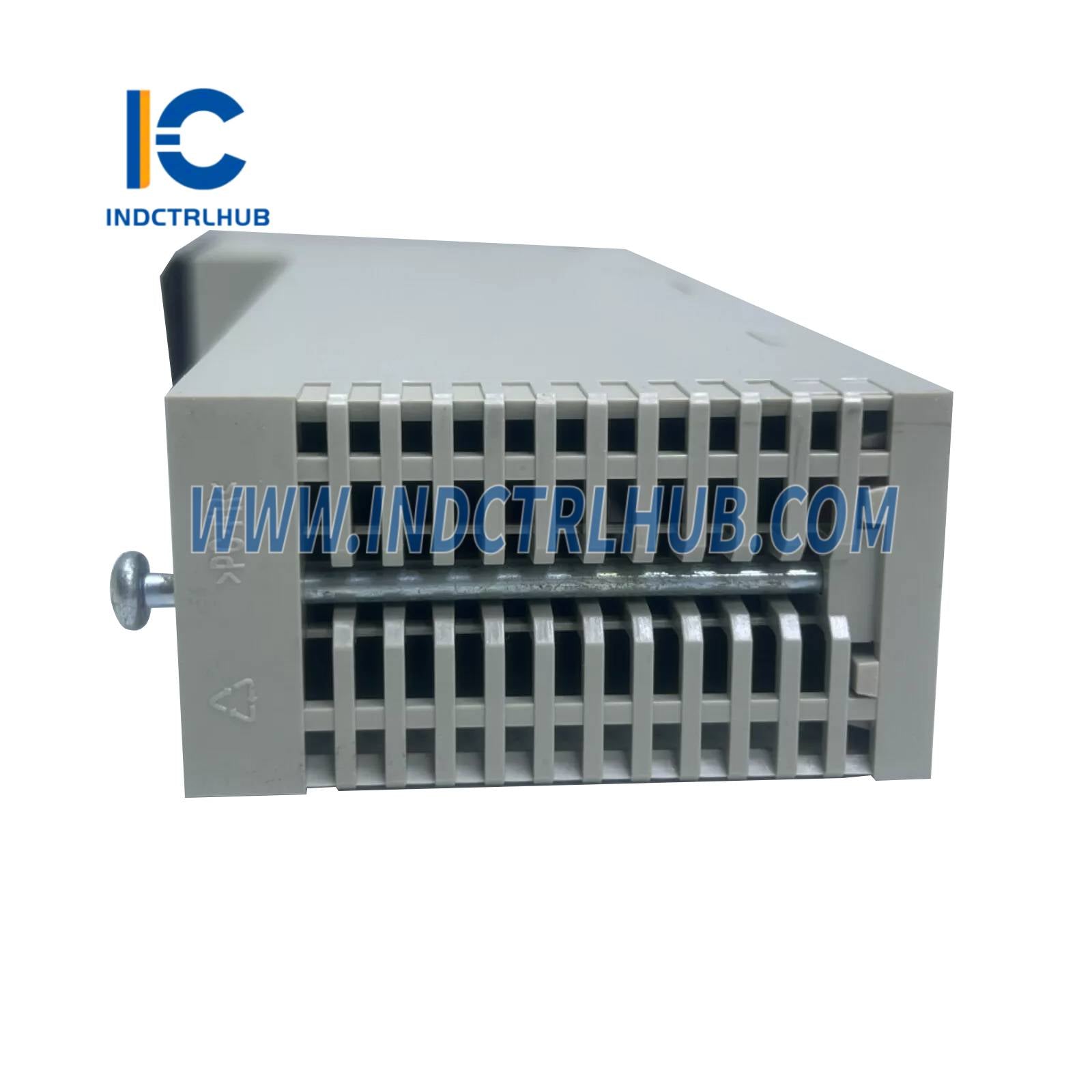

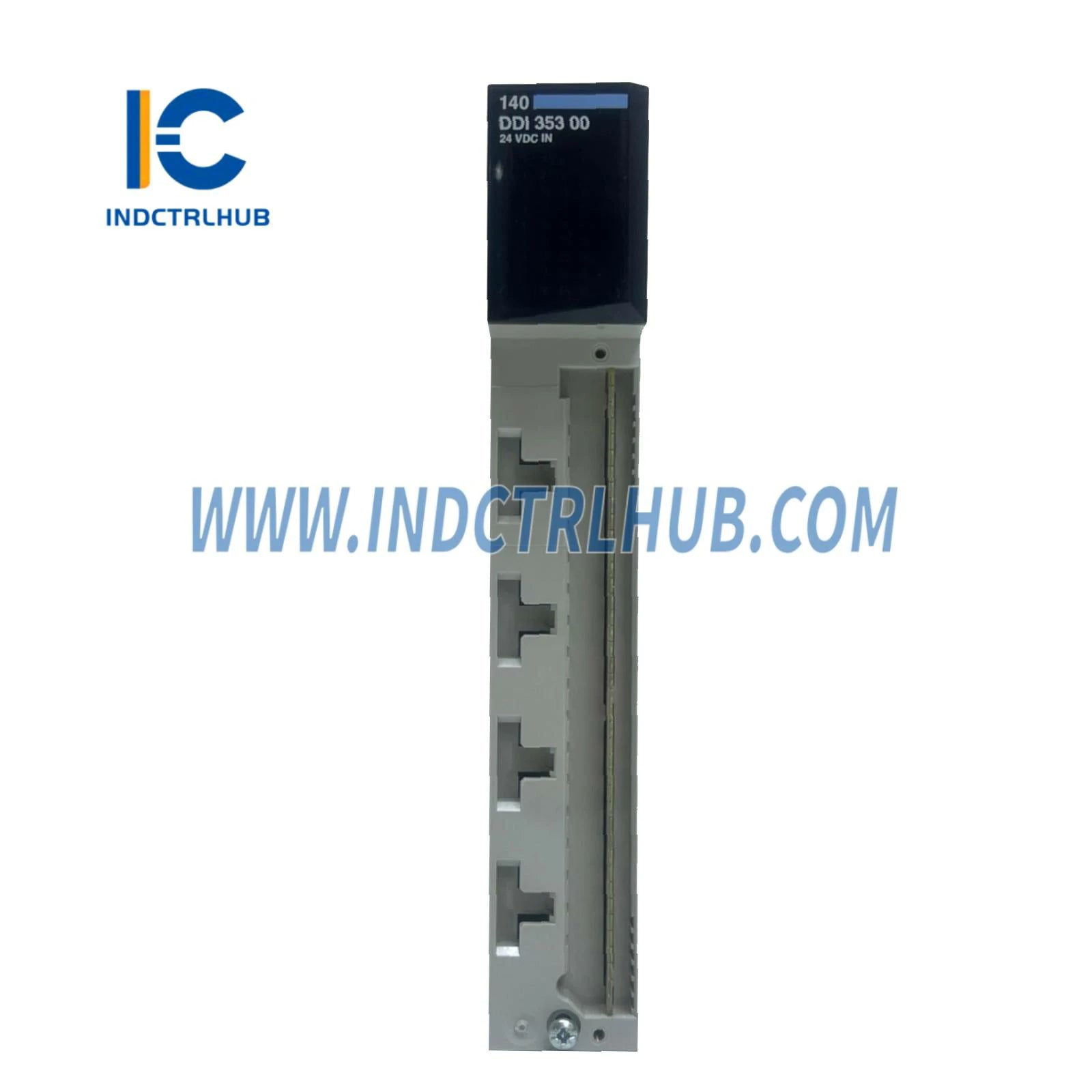

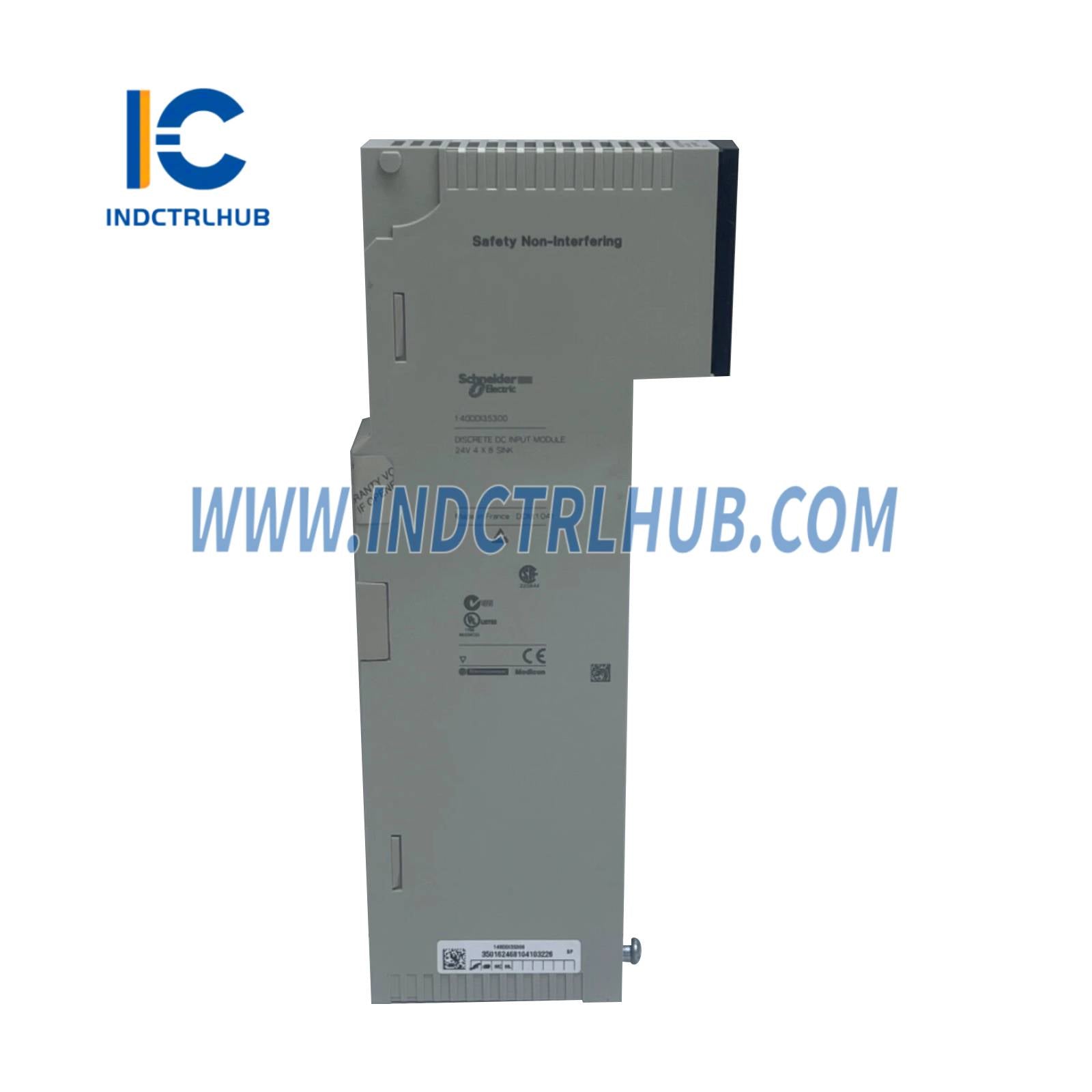

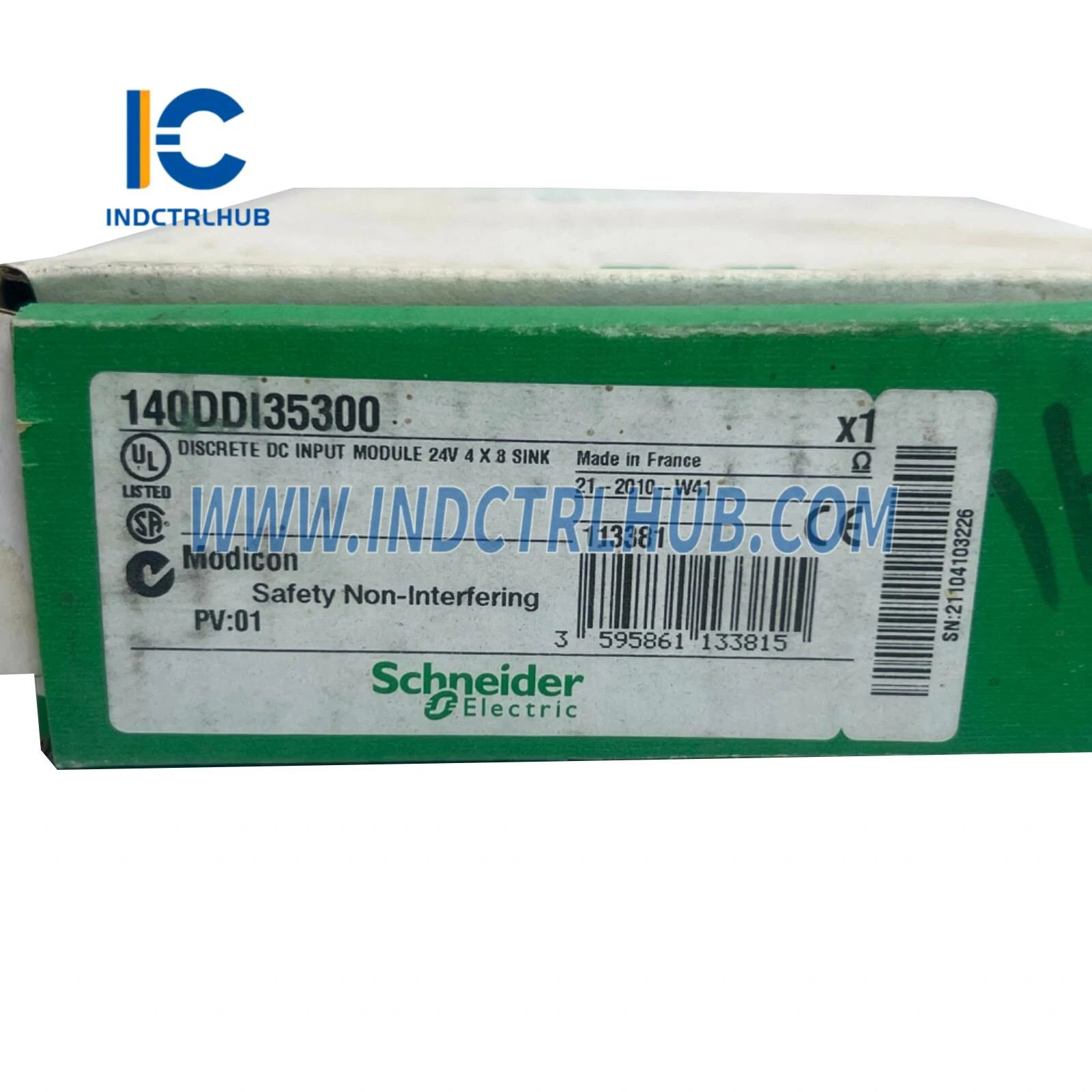

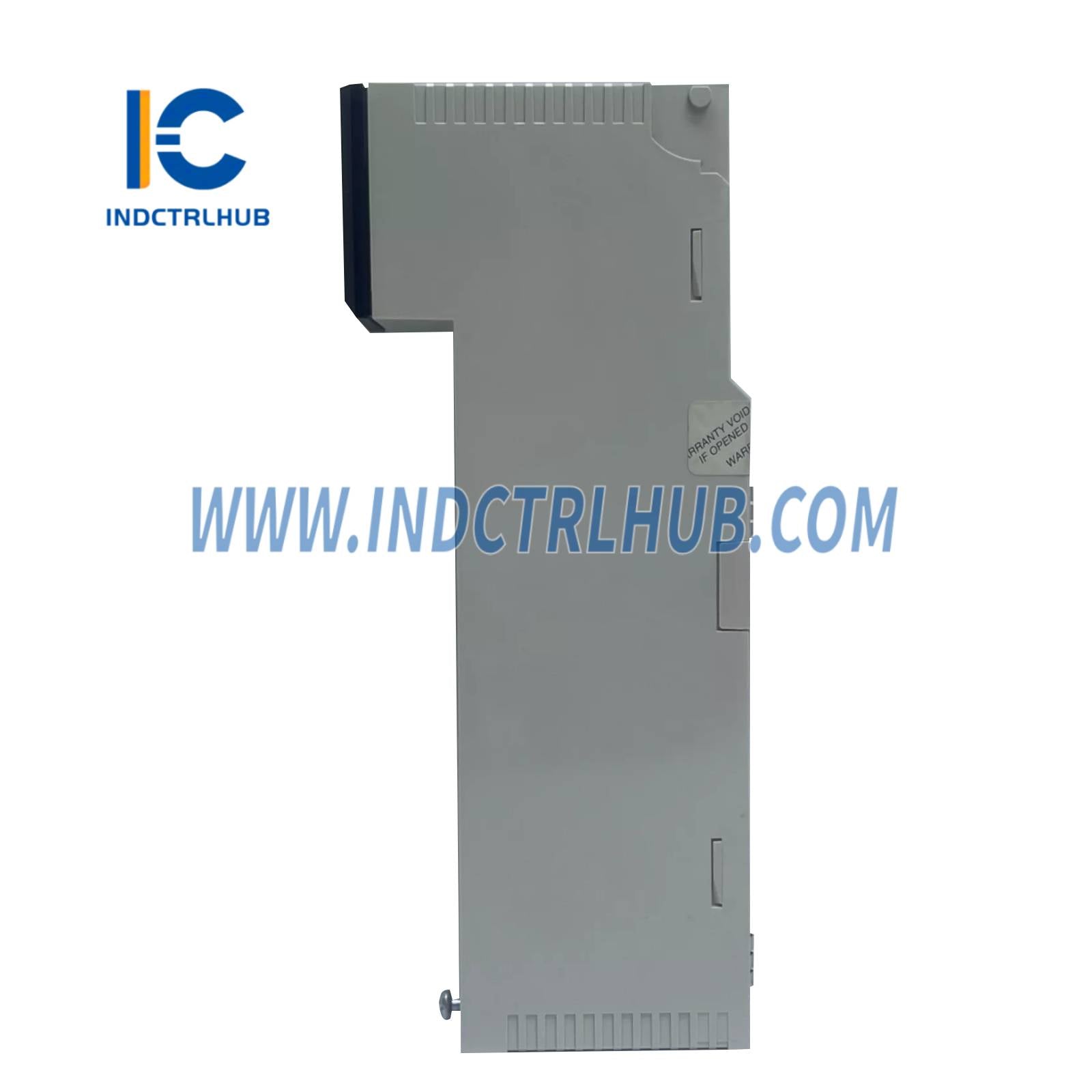

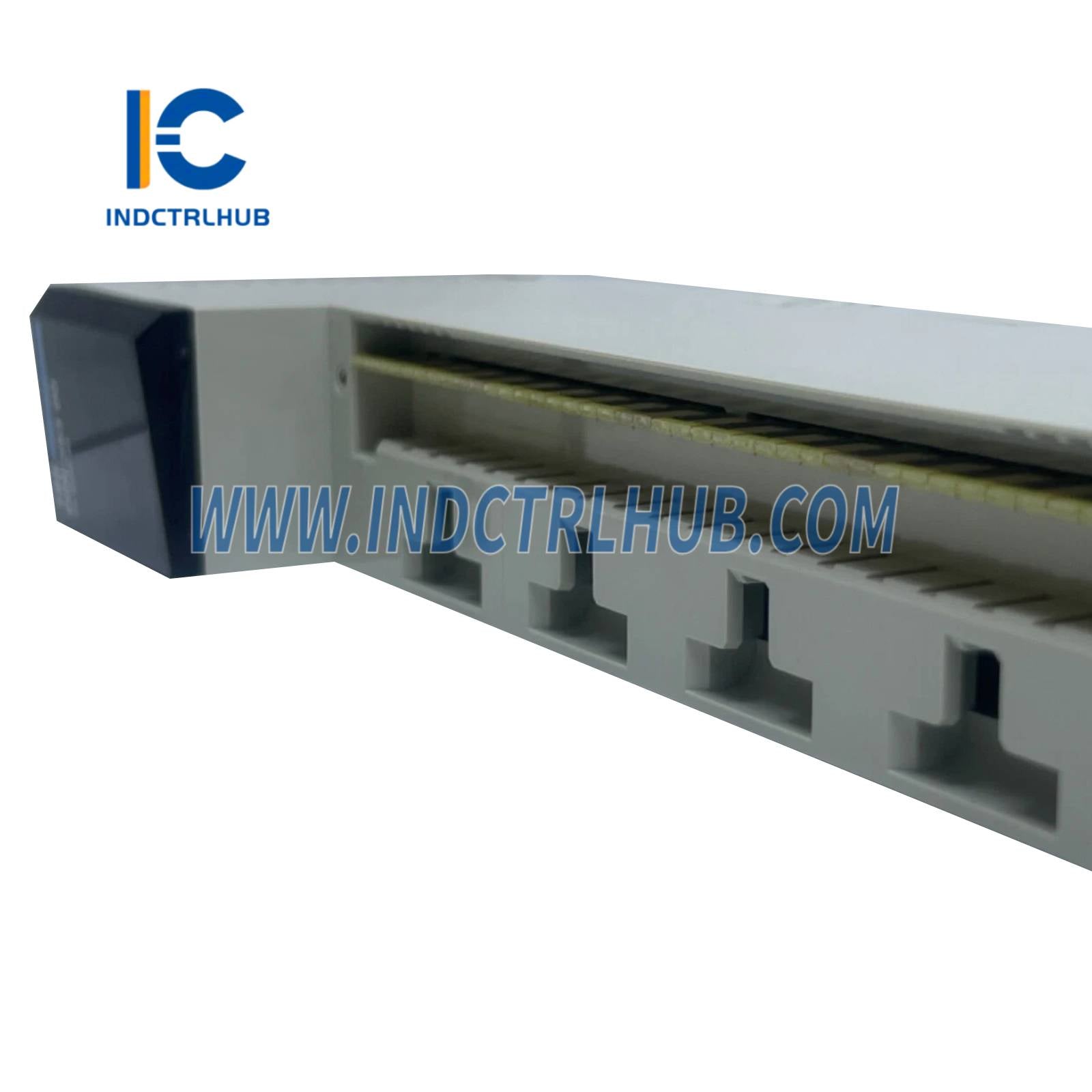

Schneider 140DDI35300 diszkrét bemeneti modul Modicon Quantum
Schneider 140DDI35300 diszkrét bemeneti modul Modicon Quantum
Manufacturer: Schneider
Product No.: 140DDI35300
Condition:1000 raktáron
Product Type: Diszkrét bemeneti modul Modicon Quantum
Product Origin: USA
Payment: T/T, Western Union
Weight: 409g
Shipping port: Xiamen
Warranty: 12 months
- 0-24 órás támogatás
- 30 napos visszaküldés
- Gyors szállítás
Általános információk
|
Terület |
Részletek |
|---|---|
|
Gyártó |
Schneider Electric |
|
Modell/Típus szám |
140DDI35300 |
|
Leírás |
Diszkrét bemeneti modul Modicon Quantum - 32 I 24 V DC |
|
Termékkínálat |
Modicon Quantum automatizálási platform |
|
Terméktípus |
Alacsony feszültségű DC diszkrét bemeneti modul |
_
_
Műszaki Adatok
_
Bemeneti jellemzők
|
Paraméter |
Érték |
|---|---|
|
Diszkrét bemenetek száma |
32 |
|
Csatornacsoportok |
4 |
|
Bemeneti logikai típus |
Pozitív (sink) |
|
Bemeneti feszültség |
24 V egyenáram |
|
Bemeneti feszültség határok |
19,2_30 V |
|
Garantált 1 állapotú feszültség |
15_30 V DC |
|
Garantált 0 állapotú feszültség |
-3_5 V DC |
|
Garantált 1 állapotú áram |
_ 2 mA Us = 5,5 V, Uin = 0 V esetén |
|
Garantált 0 állapotú áram |
_ 0,5 mA |
|
Maximális szivárgási áram |
200 mA Us = 5,5 V, Uin = 4 V esetén |
|
Abszolút max bemeneti feszültség |
30 V folyamatos; 56 V 1,3 ms-ig (csökkenő impulzus) |
|
Bemeneti impedancia |
2500 Ohm |
|
Válaszidő |
_ 1 ms (állapot 0_1) |
|
Címzési követelmény |
2 bemeneti szó |
|
Védelem |
Ellenállással korlátozott bemenetvédelem |
_
_
Elektromos és szigetelés
|
Paraméter |
Érték |
|---|---|
|
Teljesítmény leadás |
1,7 W + (0,36 _ bekapcsolt bemenetek száma) |
|
Busz áramigény |
330 mA |
|
Szigetelés (Csoport és busz között) |
1780 Vrms 1 percig |
|
Szigetelés (csoportok között) |
500 Vrms 1 percig |
_
_
Diagnosztika & Jelzések
|
Funkció |
Leírás |
|---|---|
|
Helyi jelző LED-ek |
1 zöld (busz aktív)__1 piros (hiba)__32 zöld (bemeneti állapot) |
_
_
Fizikai specifikációk
|
Paraméter |
Érték |
|---|---|
|
Modul formátum |
Szabvány |
|
Nettó súly |
0,3 kg |
_
_
Környezeti előírások
|
Paraméter |
Érték |
|---|---|
|
Üzemi hőmérséklet |
0_60 °C |
|
Tárolási hőmérséklet |
-40_85 °C |
|
Relatív páratartalom |
95% (nem kondenzálódó) |
|
Üzemi magasság |
_ 5000 m |
|
Elektrosztatikus kisülés |
4 kV (érintés), 8 kV (levegő) az IEC 801-2 szerint |
|
EM mező ellenállás |
10 V/m (80_2000 MHz) az IEC 801-3 szerint |
_
_
Tanúsítványok & Szabványok
|
Típus |
Részletek |
|---|---|
|
Tanúsítványok |
C-Tick, DNV, RINA, RMRS, BV, GOST, ABS |
|
Szabványok |
CSA C22.2 No 142, UL 508 |
_
_
Csomagolási információk
|
Paraméter |
1. csomag |
|---|---|
|
Csomagolás típusa |
db |
|
Egységek csomagonként |
1 |
|
Magasság |
4,65 cm |
|
Szélesség |
16,45 cm |
|
Hossz |
30,97 cm |
|
Súly |
409,2 g |
_
