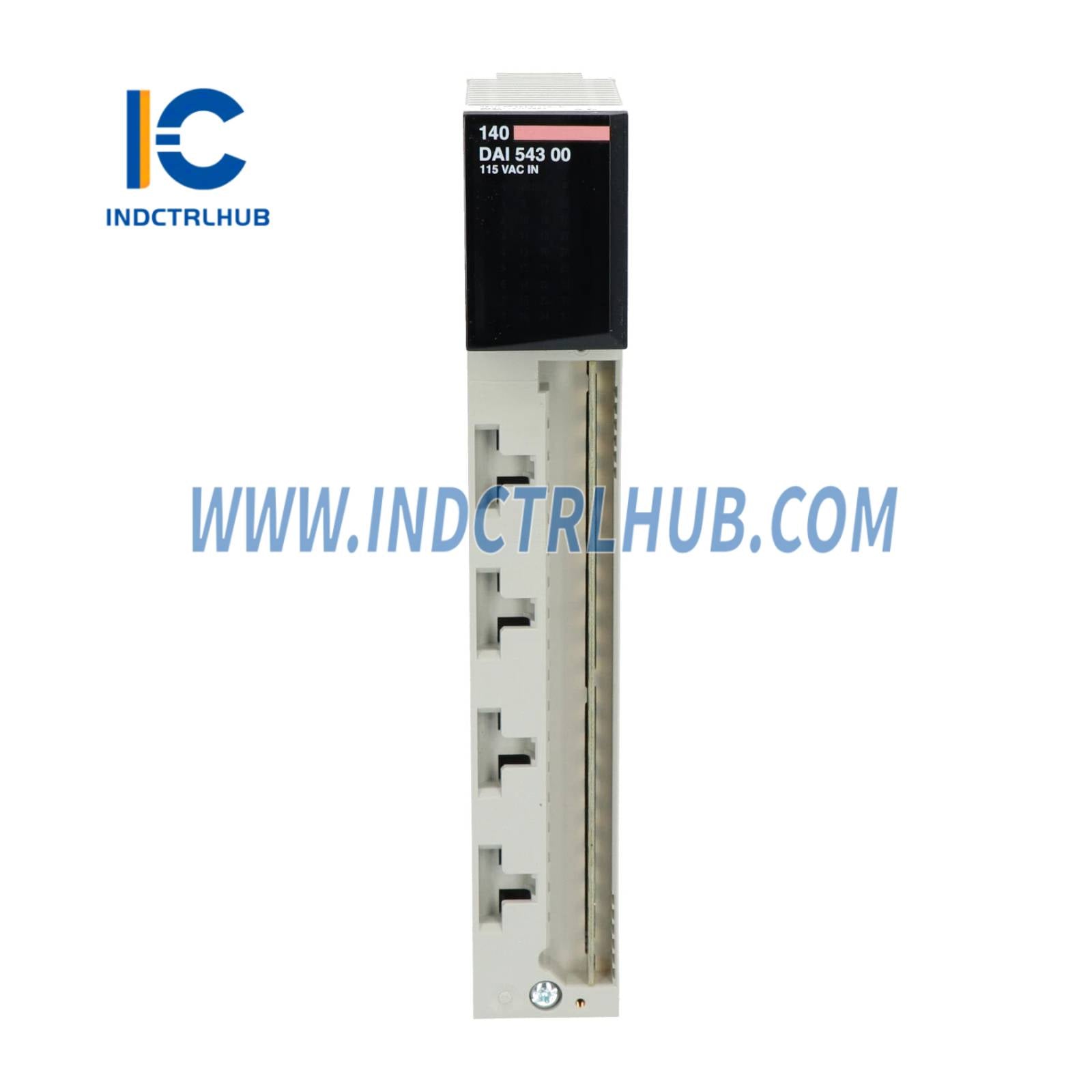

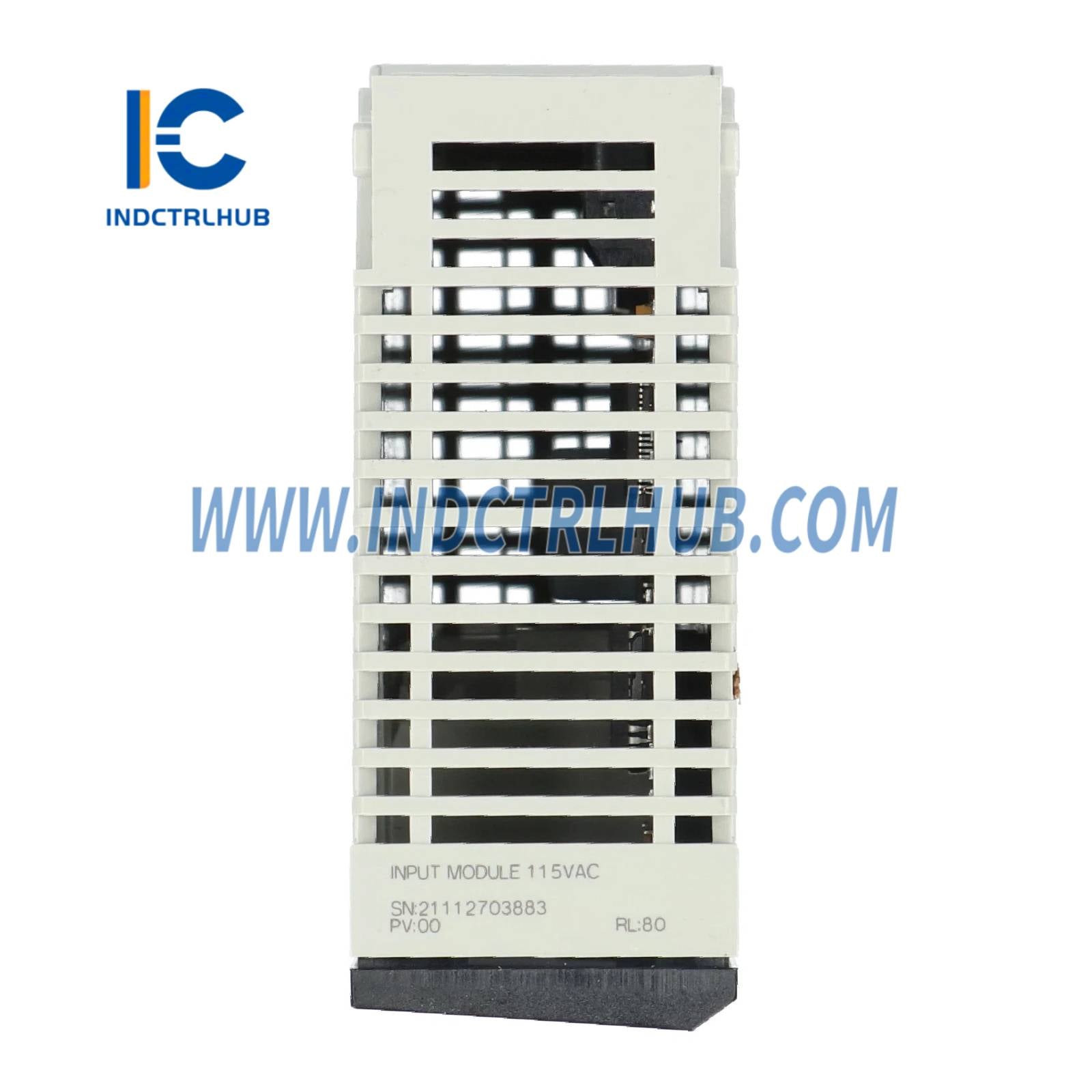

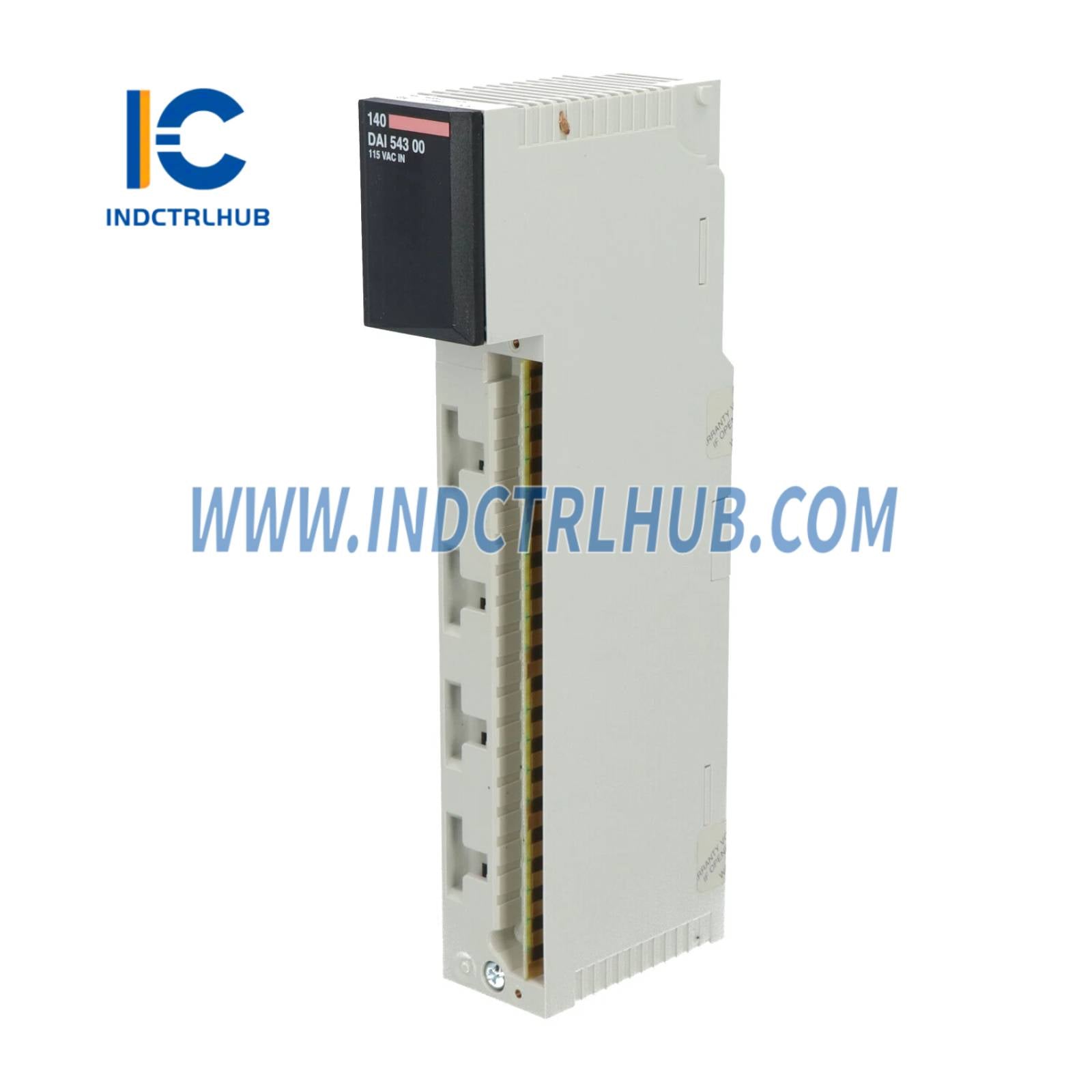

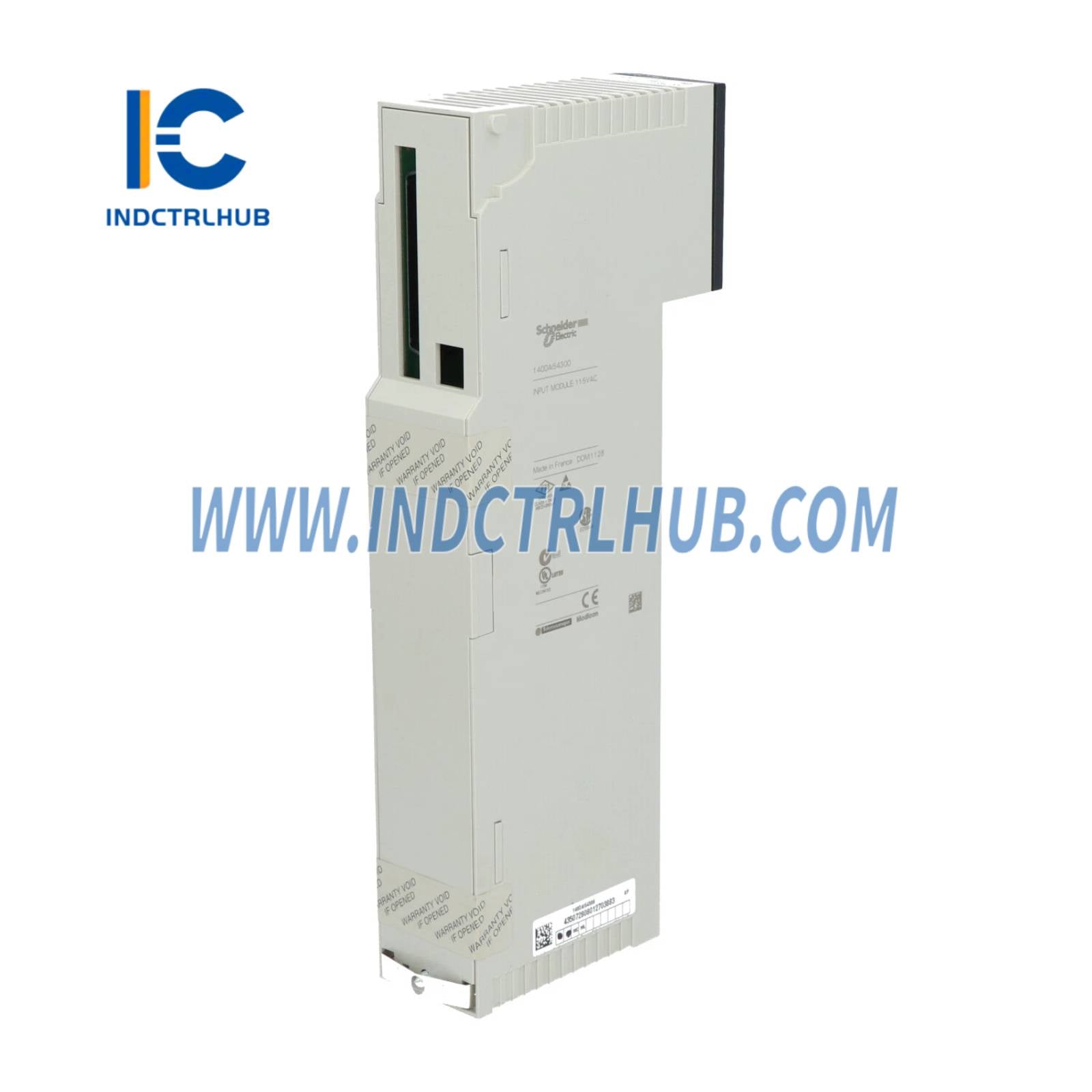

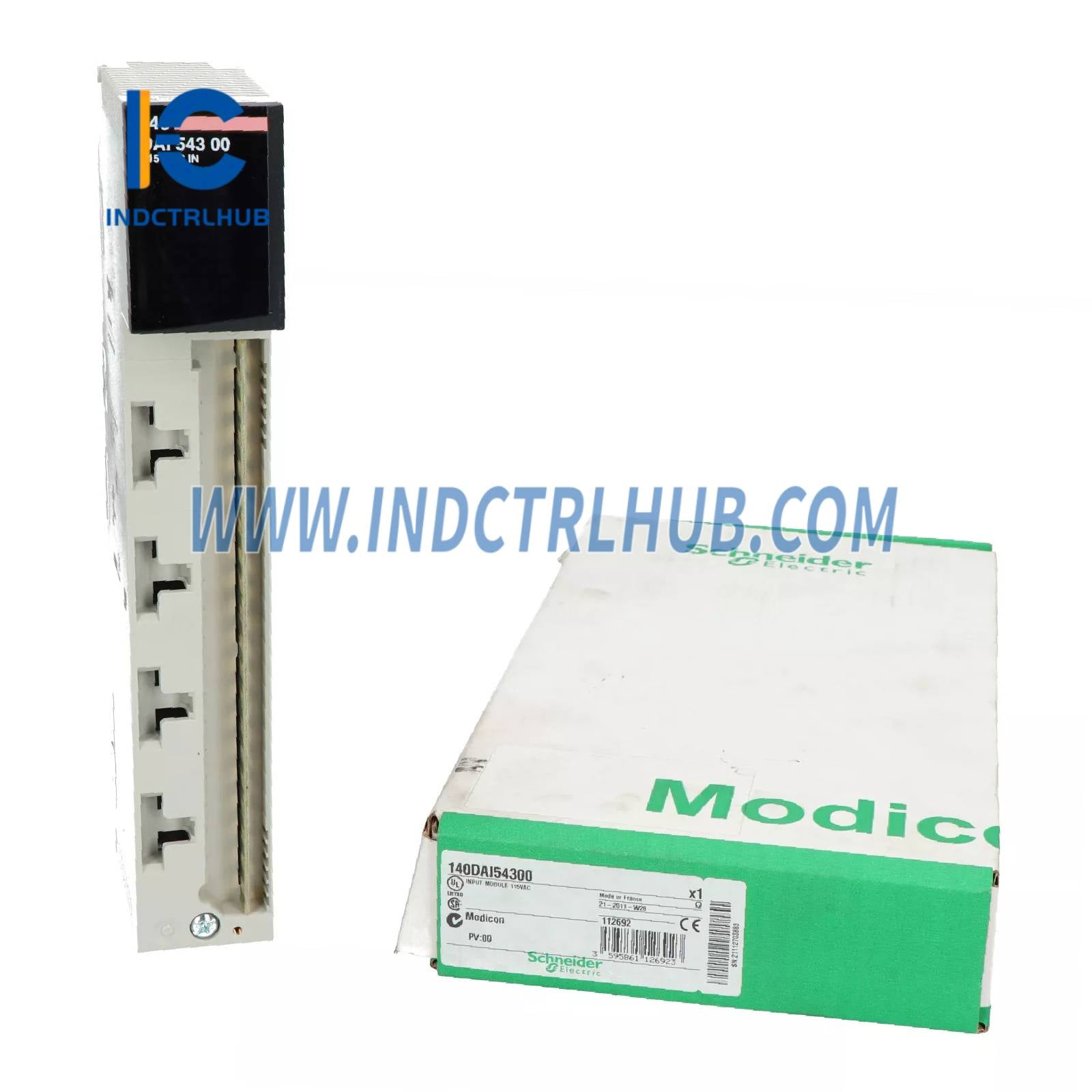

Schneider 140DAI54300 diszkrét bemeneti modul Modicon Quantum

Gyártó

Schneider Electric

Modell/Cikkszám

140DAI54300

Leírás

Diszkrét bemeneti modul Modicon Quantum - 16 I - 115 V AC - 2 csatornacsoport

Termékválaszték

Modicon Quantum automatizálási platform

Terméktípus

VAC diszkrét bemeneti modul

Támogatott szoftverek

Unity Pro, Concept, ProWORX 32

Bemenetek száma

16

Csatornacsoport

2 csoport

Címzési követelmény

1 bemeneti szó

Bemeneti feszültség

115 V AC

Bemeneti áram

11,1 mA @ 57–63 Hz13,2 mA @ 47–53 Hz

Feszültség állapot 1 (Garantált)

79–132 V AC @ 57–63 Hz85–132 V AC @ 47–53 Hz

Feszültség állapot 0 (Garantált)

0–20 V AC

Bemeneti impedancia

12000 Ohm kapacitív @ 57–63 Hz14400 Ohm @ 47–53 Hz

Hálózati frekvenciahatárok

47–63 Hz

Maximális szivárgó áram

2,1 mA

Abszolút max bemenet

132 V folyamatos156 V 10 s-ig200 V 1 ciklusra

Válaszidő (Ki-Be)

4,9…0,75 ms × vonalciklus

Válaszidő (Be-Ki)

7,3…12,3 ms

Szigetelés a csoportok között

1780 Vrms 1 percig

Szigetelés a csoport és a busz között

1780 Vrms 1 percig

Buszáram igény

180 mA

Teljesítményleadás (max)

5,5 W

Busz kommunikáció állapota

1 LED (zöld)

Külső hiba észlelve

1 LED (piros)

Bemeneti állapot

16 LED (zöld)

Szabványok

UL 508, CSA C22.2 No 142

Tanúsítványok

FM Class 1 Division 2, cUL

Elektrosztatikus kisülés

4 kV érintés, 8 kV levegő (IEC 801-2)

Elektromágneses tér

9,1 V/m (80–2000 MHz) IEC 801-3

Üzemi hőmérséklet

32–140 °F (0–60 °C)

Tárolási hőmérséklet

-40–185 °F (-40–85 °C)

Relatív páratartalom

95%, nem kondenzáló

Üzemi magasság

≤ 16404,2 láb (5000 m)

Modul formátum

Szabvány

Nettó súly

0,7 lb (0,3 kg)

Csomag méretei (M×Sz×H)

6,42 × 1,77 × 12,28 in

Csomag súlya

15,4 oz (436,0 g)

GTIN

3595861126923

Származási ország

Egyesült Államok (US)

Visszaküldhetőség

Igen

Kedvezmény ütemezése

PC21

Szállítási kategória

US1PC2118155
