Product Description
Általános információ
|
Gyártó |
Schneider Electric |
|---|---|
|
Modell/Cikkszám |
140DAI54000 |
|
Leírás |

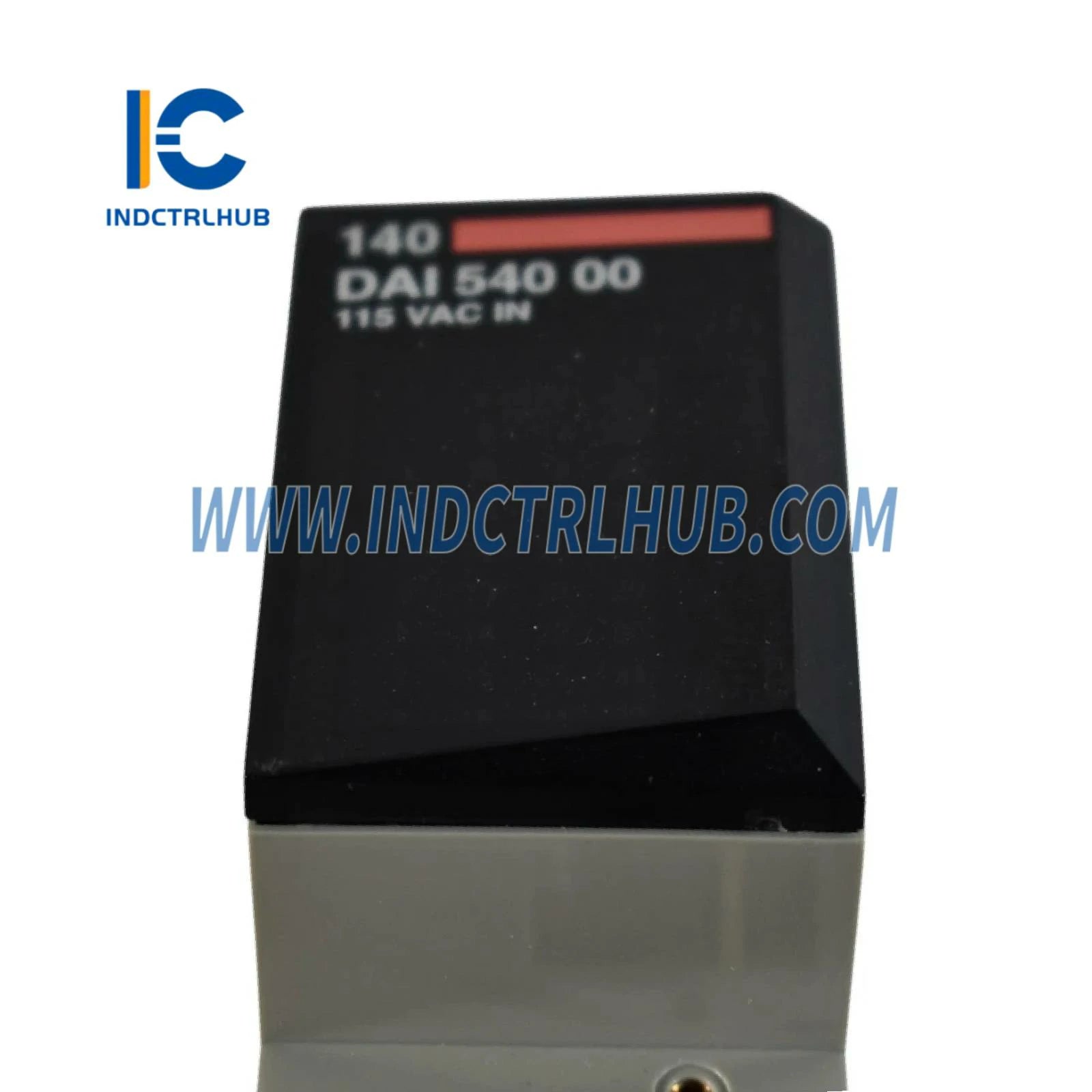

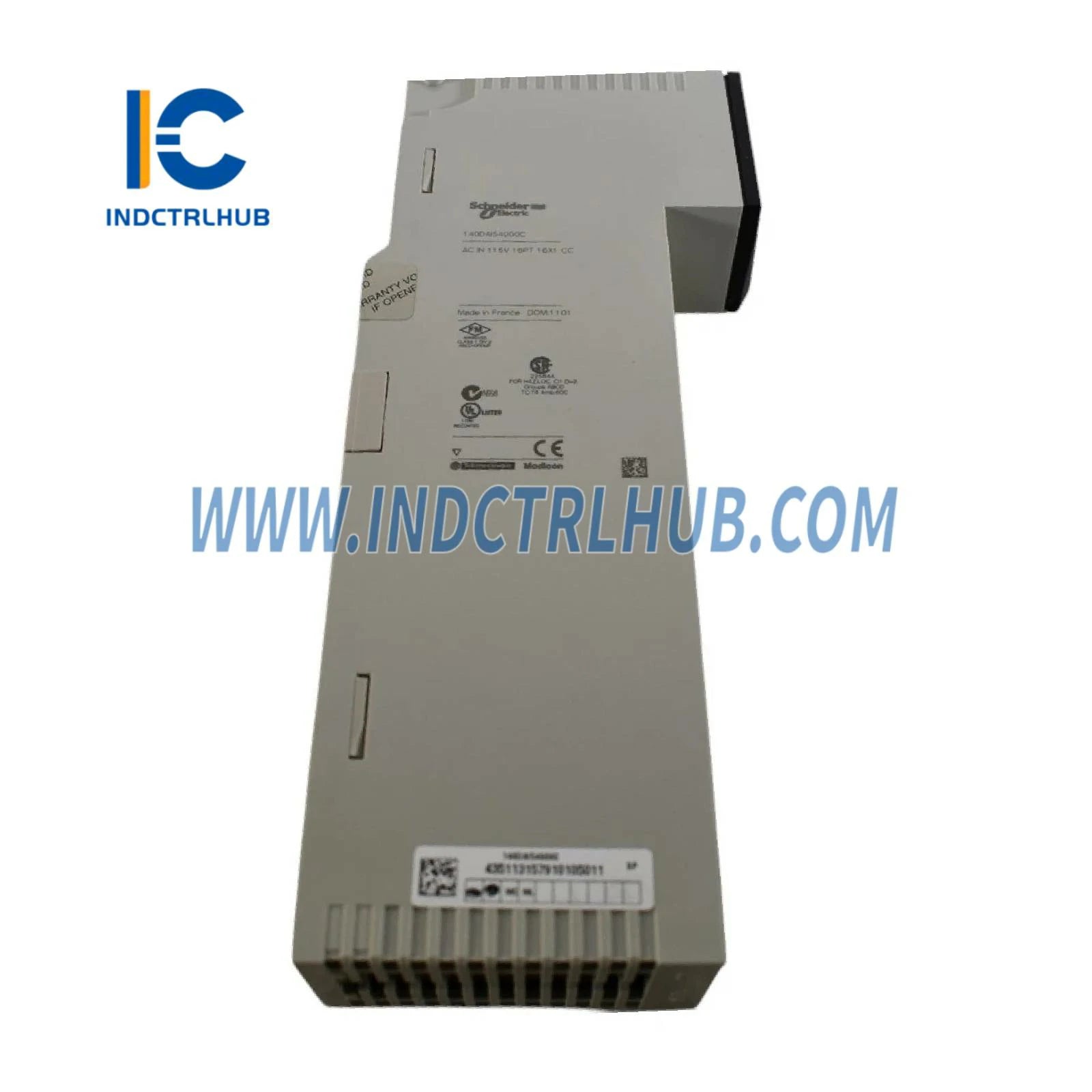

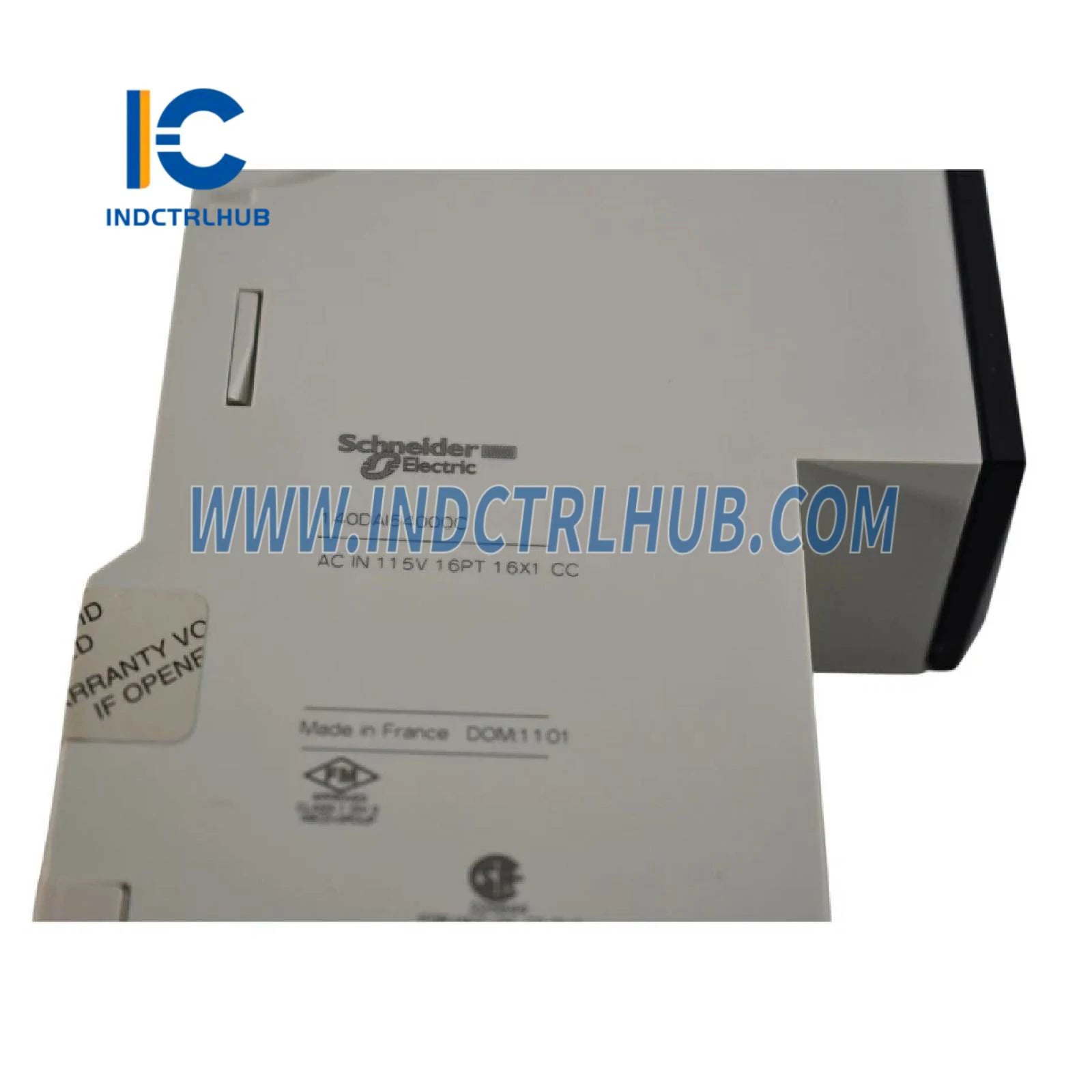

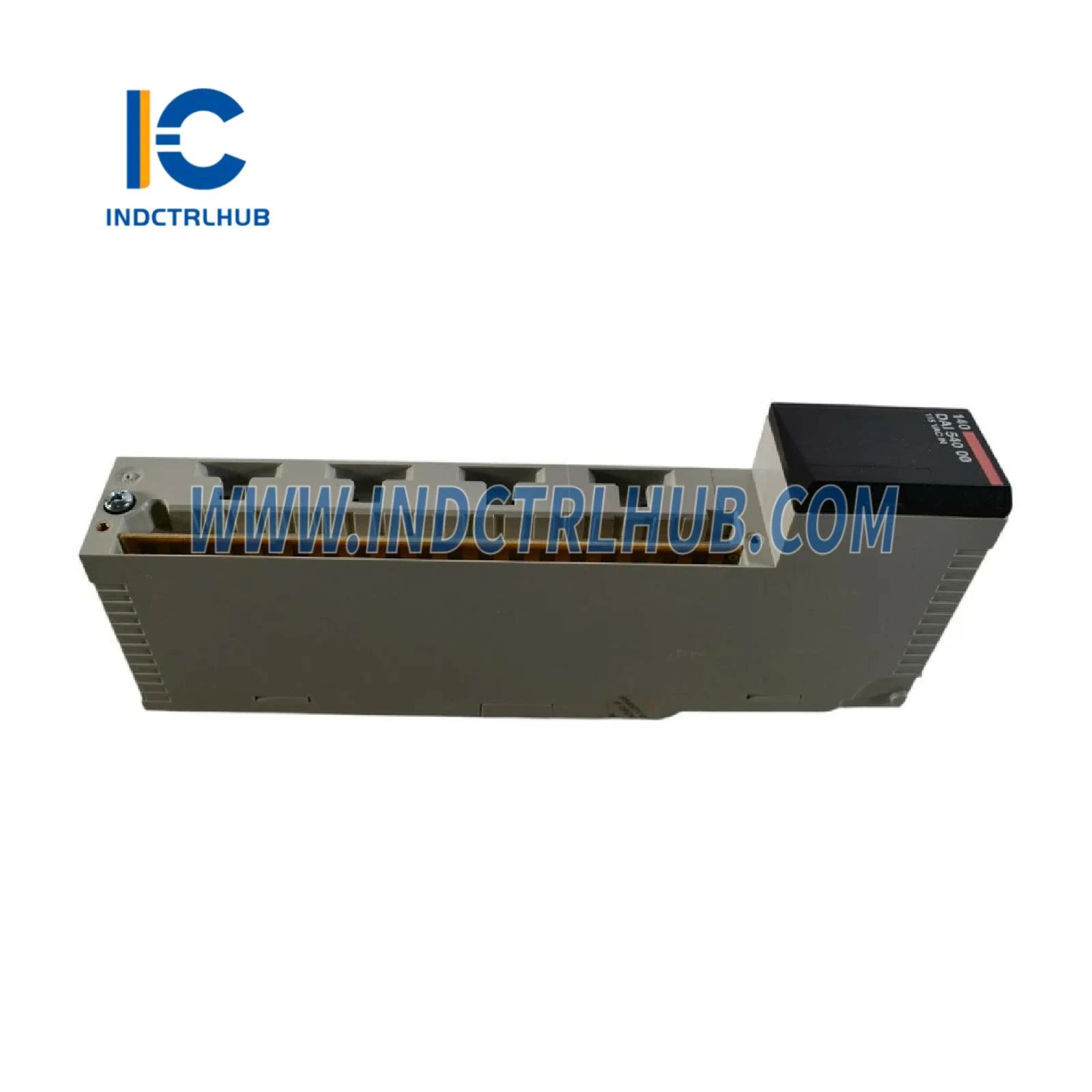

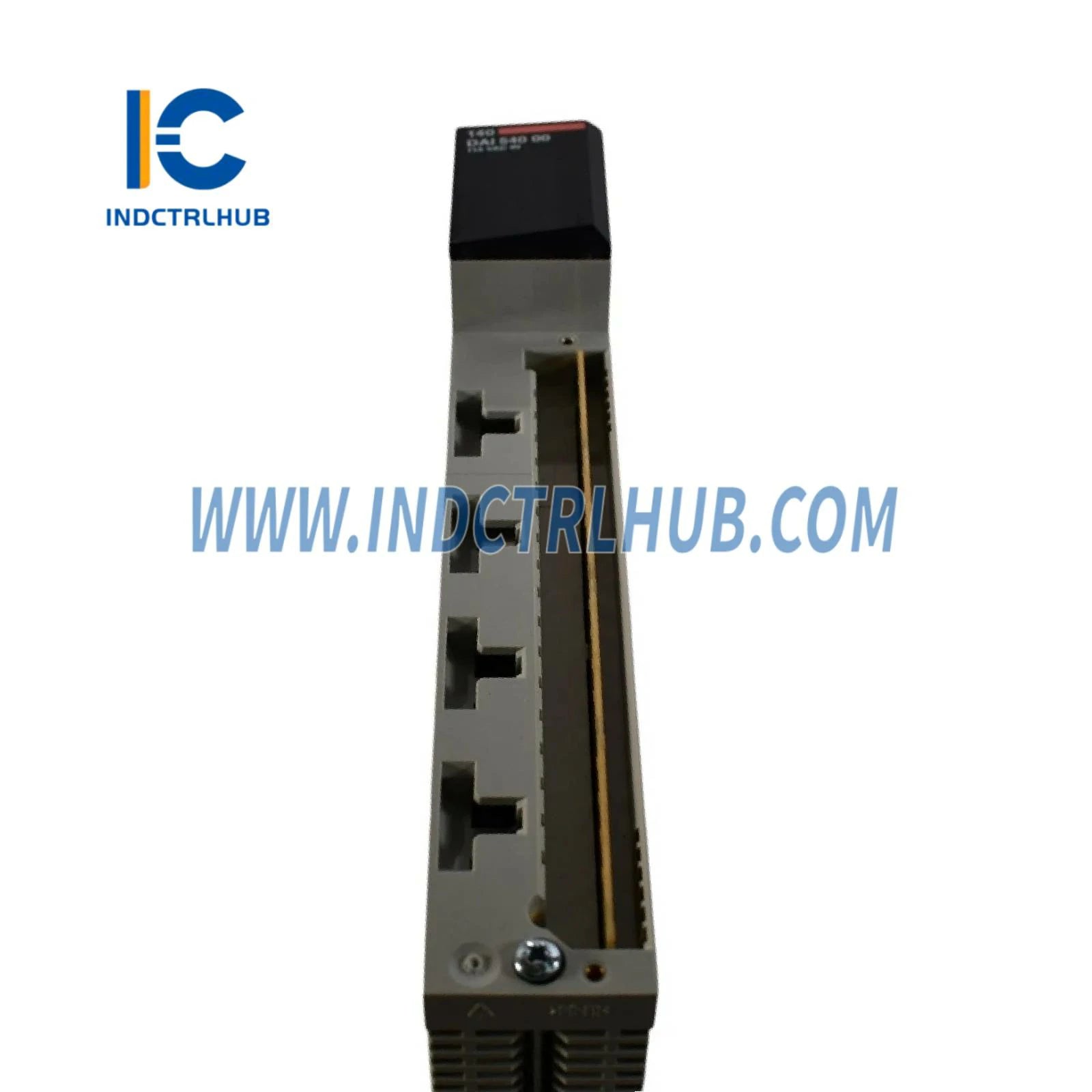

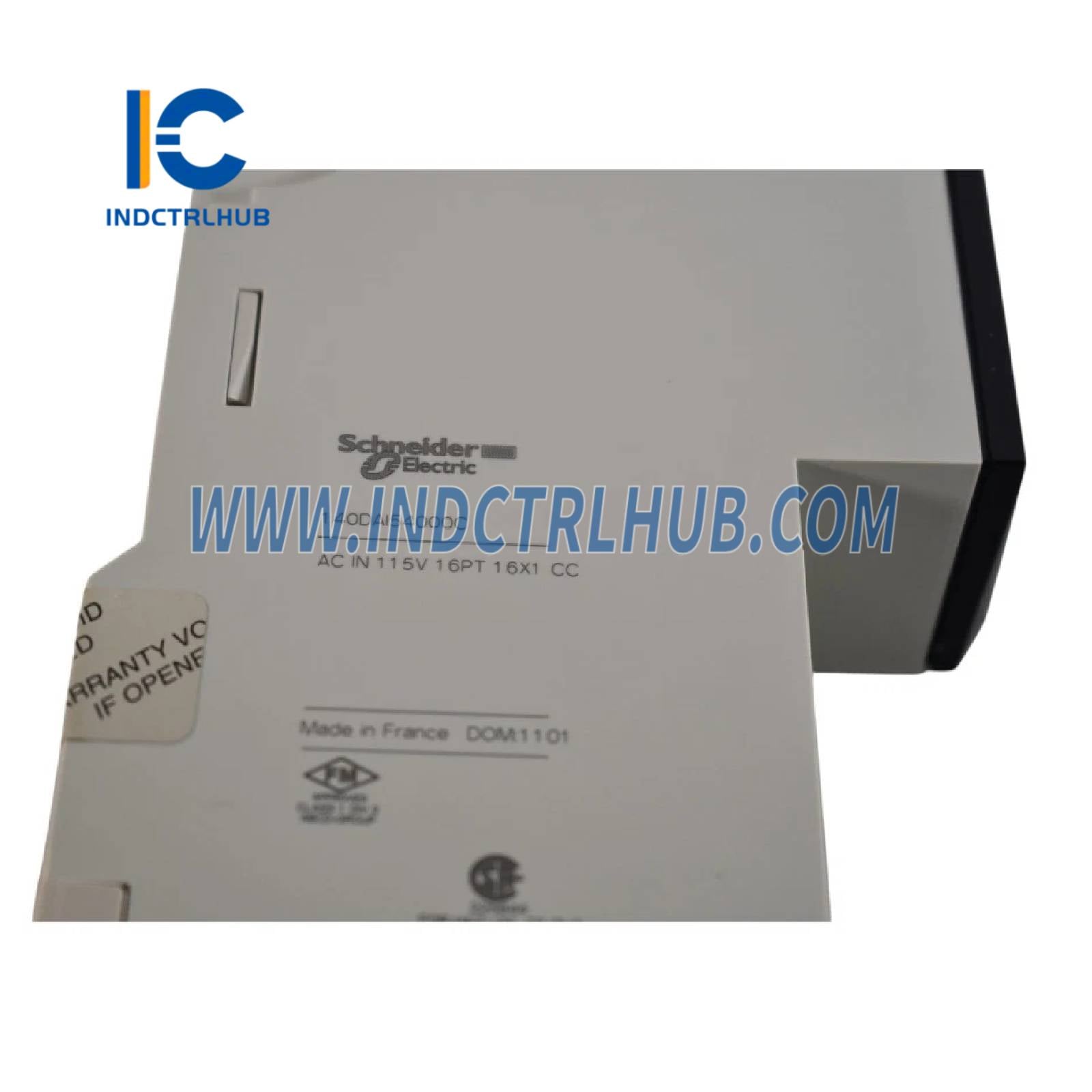

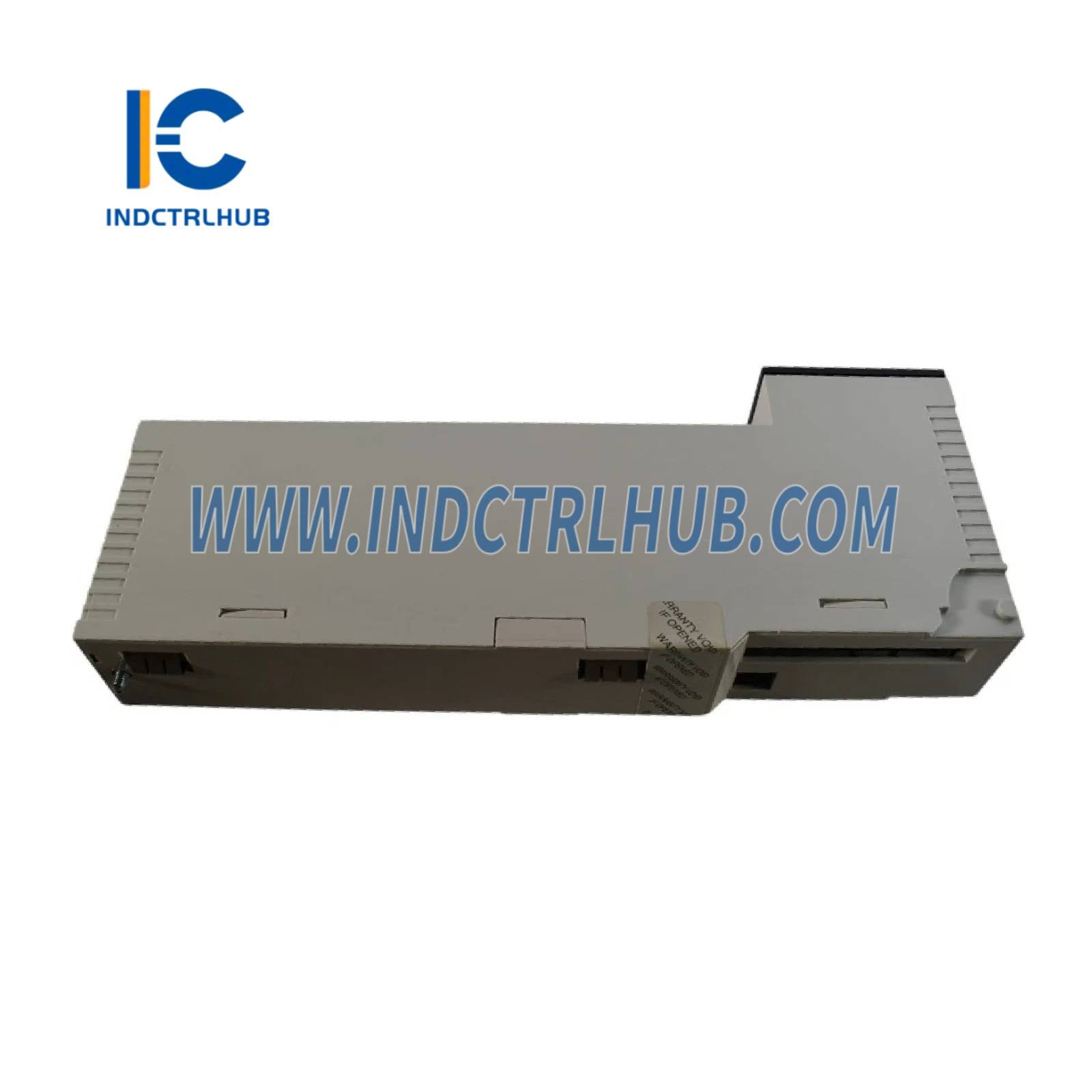

Diszkrét bemeneti modul – Modicon Quantum – 16 bemenet – 115 V AC |
Modelltípus
|
Termékválaszték |
Modicon Quantum automatizálási platform |
|---|---|
|
Termék vagy alkatrész típusa |
VAC diszkrét bemeneti modul |
|
Szoftverkompatibilitás |
Concept, ProWORX 32, Unity Pro |
Műszaki adatok
Bemeneti jellemzők
|
Diszkrét bemenetek száma |
16 |
|---|---|
|
Csatornacsoport |
16 (egy csoport) |
|
Diszkrét bemeneti feszültség |
115 V AC |
|
Bemeneti áram |
11.1 mA (57–63 Hz), 13.2 mA (47–53 Hz) |
|
Bemeneti impedancia |
12000 Ohm (57–63 Hz), 14400 Ohm (47–53 Hz) |
|
Feszültség állapot 1 garantált |
79–132 V AC (57–63 Hz), 85–132 V AC (47–53 Hz) |
|
Feszültség állapot 0 garantált |
0–20 V AC |
|
Hálózati frekvenciahatárok |
47–63 Hz |
|
Maximális szivárgó áram |
2.1 mA |
|
Abszolút maximális bemenet |
132 V folyamatos; 156 V 10 s-ig; 200 V 1 ciklusra |
Válaszidő és címzés
| Címzési követelmény | 1 bemeneti szó |
| Válaszidő (Ki-Be) | 4.9…0.75 ms x vonalciklus |
| Válaszidő (Be-Ki) | 7.3…12.3 ms |
Izoláció és tápellátás
|
Szigetelés (Csatorna–Csatorna) |
1780 Vrms 1 percig |
|---|---|
|
Szigetelés (Csatorna–Busz) |
1780 Vrms 1 percig |
|
Buszáram igény |
180 mA |
|
Maximális teljesítményleadás |
5,5 W |
Helyi jelzés
| LED jelzők | 1 zöld (busz kommunikáció), 1 piros (hiba), 16 zöld (bemeneti állapot) |
Környezeti határok
|
Üzemi hőmérséklet |
32…140 °F (0…60 °C) |
|---|---|
|
Tárolási hőmérséklet |
-40…185 °F (-40…85 °C) |
|
Relatív páratartalom |
95% kondenzáció nélkül |
|
Üzemi magasság |
≤ 16 404,2 ft (5000 m) |
|
Szabványok |
UL 508, CSA C22.2 No. 142 |
|
Tanúsítványok |
FM Class 1 Division 2, cUL, CE |
|
ESD ellenállás |
4 kV érintés, 8 kV levegő (IEC 801-2) |
|
EMF ellenállás |
9,1 V/m (10 V/m) 80–2000 MHz (IEC 801-3) |
Fizikai jellemzők
|
Modul formátum |
Szabvány |
|---|---|
|
Nettó súly |
0,68 lb (0,31 kg) |
Megrendelési információk
|
Kategória |
US1PC2118155 |
|---|---|
|
Kedvezmény ütemezése |
PC21 |
|
GTIN |
3595861126916 |
|
Visszaküldhetőség |
Igen |
|
Származási ország |
Kína |
Csomagolási adatok
|
Csomag |
Érték |
|---|---|
|
Egységtípus |
PCE |
|
Egységek csomagonként |
1 |
|
Magasság |
6,42 in (16,3 cm) |
|
Szélesség |
1,77 in (4,5 cm) |
|
Hossz |
12,28 in (31,2 cm) |
|
Súly |
15,4 oz (438,0 g) |
