Product Description
Általános információ
|
Terep |
Leírás |
|---|---|
|
Gyártó |
Schneider Electric |
|
Modell/Cikkszám |
140CPU67261 |
|
Termékválaszték |
Modicon Quantum automatizálási platform |
|
Terméktípus |
Unity Processzor |
|
Leírás |

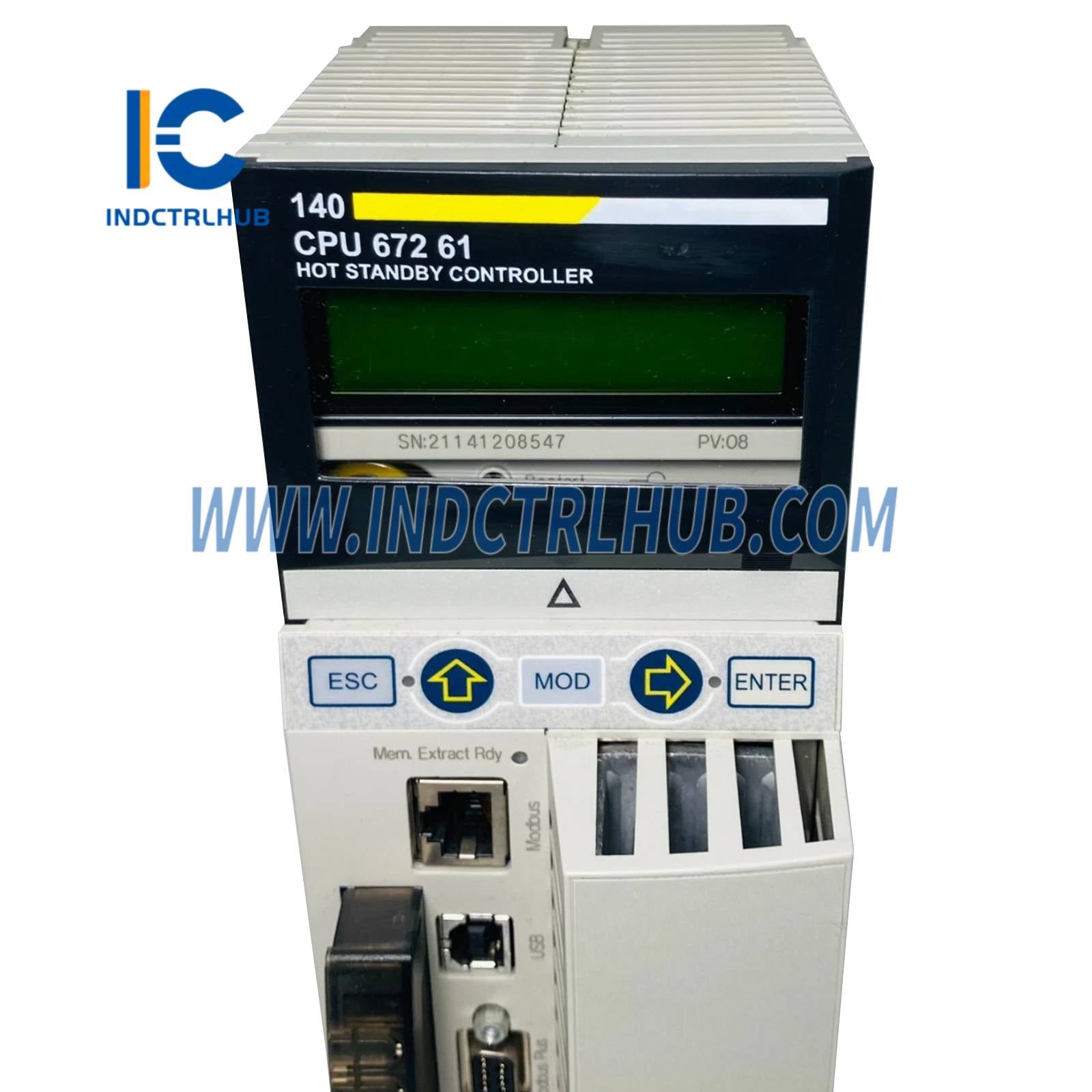

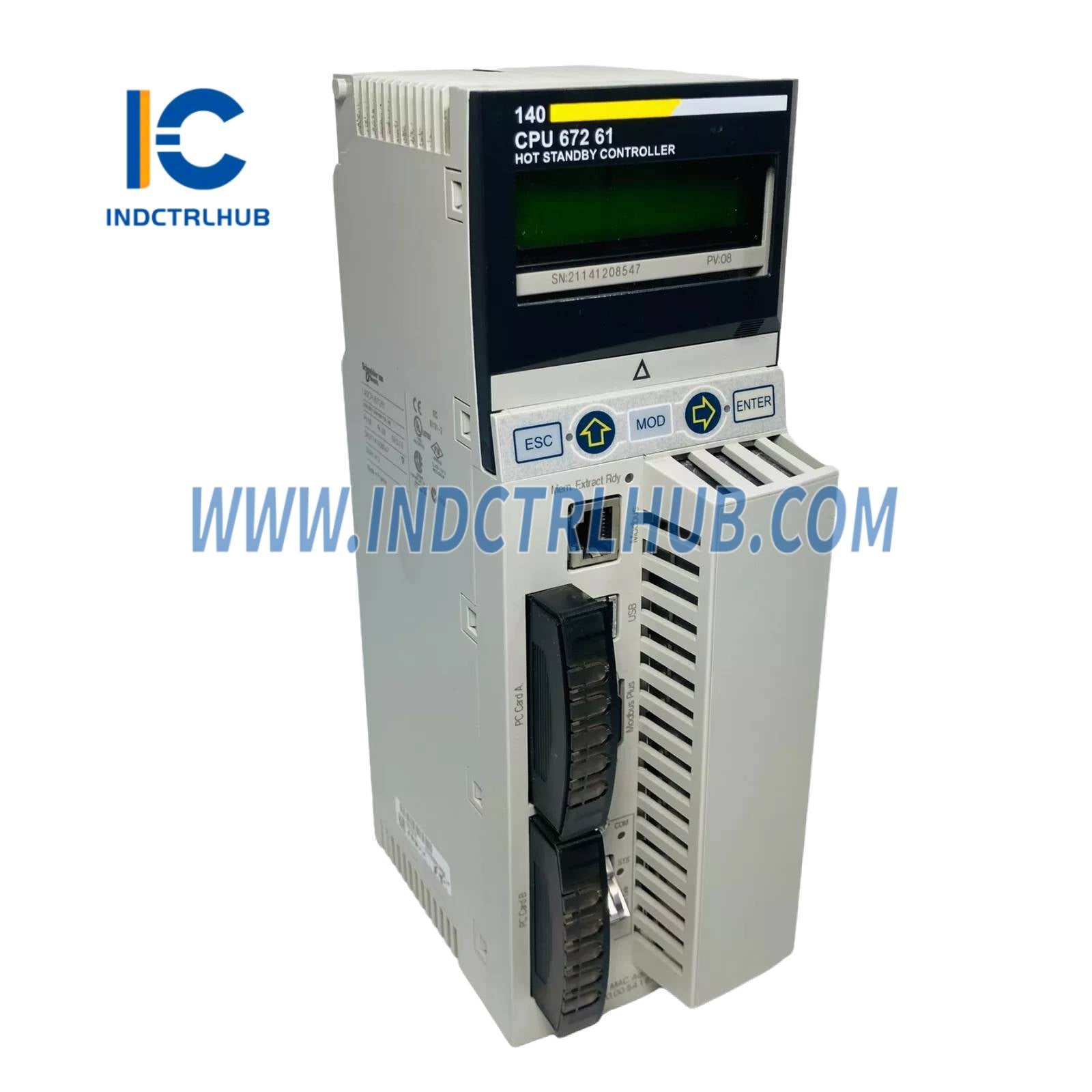

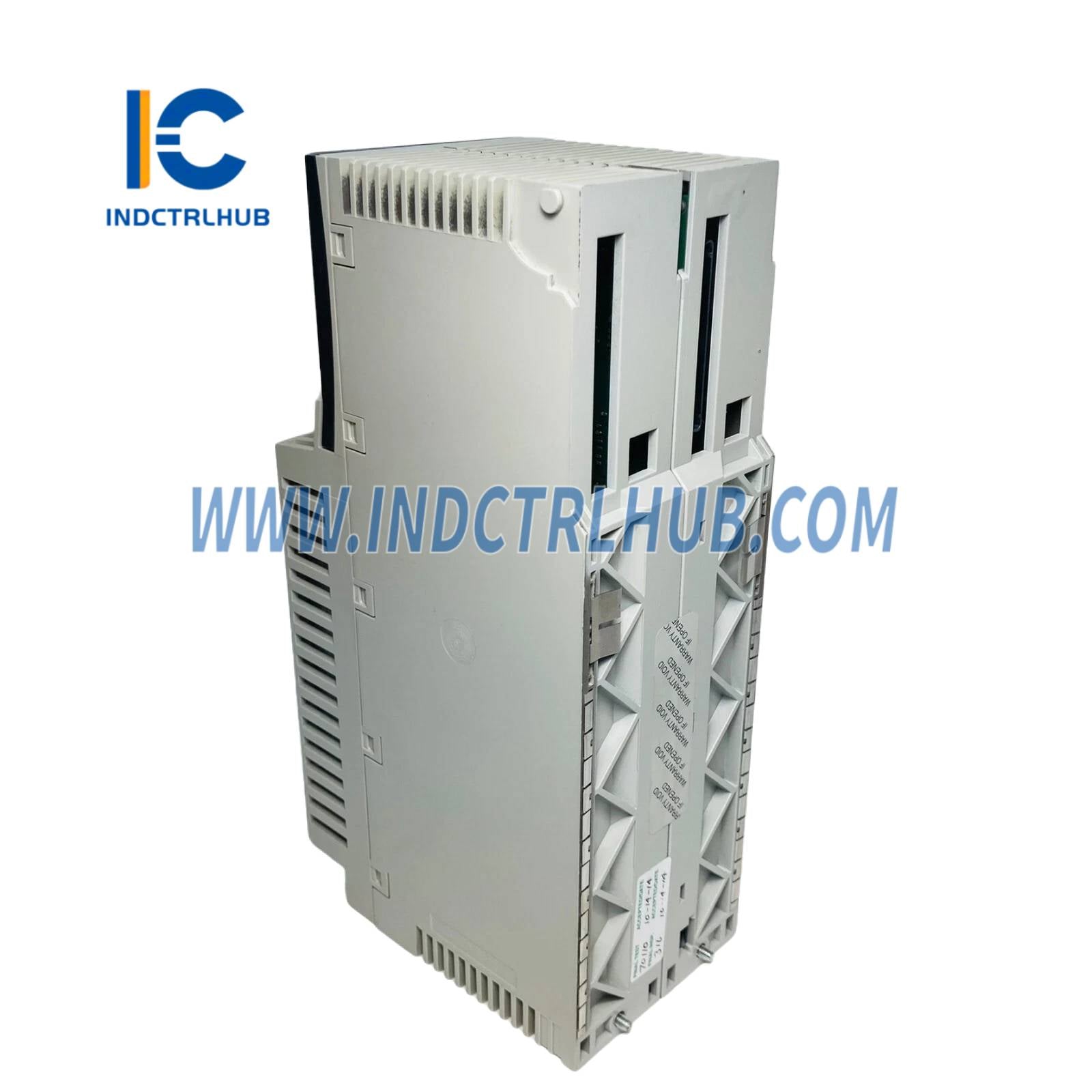

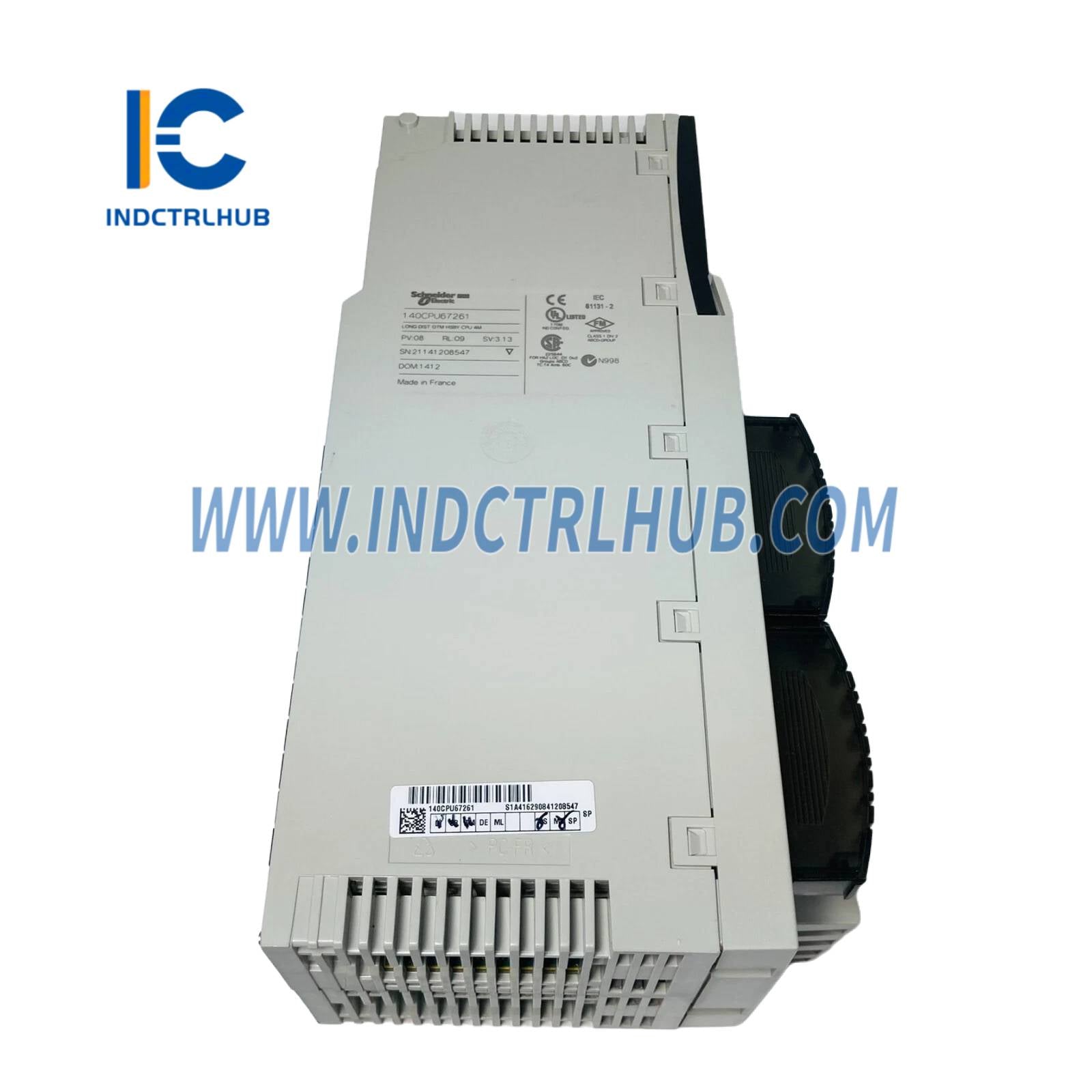

Unity Hot Standby processzor egymódusú Ethernettel - 3072 kB - 266 MHz |
Műszaki információk
|
Paraméter |
Műszaki adatok |
|---|---|
|
Átvitel módja |
Egymódusú |
|
Órajel frekvencia |
266 MHz |
|
Foglalatok száma |
16, 10, 6, 2, 4 |
|
Rackek száma (helyi) |
2 |
|
Elosztott I/O állomások |
63 (Modbus Plus) |
|
Távoli I/O állomások |
31 (S908), 31 (Ethernet Quantum), 31 (Ethernet X80) |
|
Diszkrét Bemenet/Kimenet Kapacitás |
31744 bemenet/kimenet (távoli), 8000 bemenet/kimenet (Modbus Plus), korlátlan (Ethernet távoli I/O) |
|
Analóg Bemenet/Kimenet Kapacitás |
1984 bemenet/kimenet (távoli), 500 bemenet/kimenet (Modbus Plus), korlátlan (Ethernet távoli I/O) |
|
Helyi I/O |
Nem engedélyezett Hot Standby módban |
|
Alkalmazás-specifikus I/O |
Számláló, nagysebességű megszakítás bemenetek, pontos időbélyegzés, soros kapcsolat |
|
Integrált kapcsolatok |
1 Modbus Plus, 1 Modbus, 1 USB, 1 optikai szál (Hot Standby, LC csatlakozó) |
|
Opcionális modulok |
6 (Ethernet, Modbus, Modbus Plus, Profibus DP, Sy/Max) |
|
Maximális kapcsolatok |
USB (1), AS-Interface (2 elosztott, 4 távoli), Ethernet TCP/IP (6 helyi), Modbus Plus (6 helyi), Profibus DP (6 helyi), Modbus RS232/485 (1) |
|
Ellenőrzések/Funkciók |
Hot Standby, Folyamatvezérlés |
|
Memória |
3072 kB belső RAM (1536 kB adatnak), bővíthető 7168 kB program és 8 MB fájltárolás |
|
Kapcsoló funkció |
Kulcskapcsoló memória port be/ki |
|
Alkalmazás felépítése |
1 ciklikus/időszakos mester feladat; minden más feladat (gyors, I/O megszakítás stb.) tiltott HSBY módban |
|
Utasítások ms-ként |
10,28 Kinst/ms (Boolean), 10,07 Kinst/ms (65% Boolean, 35% numerikus) |
|
Rendszerterhelés |
Gyors feladat: 0,2 ms, Mester feladat: 1 ms |
|
Buszáram igény |
2760 mA |
|
Helyi jelző LED-ek |
Ethernet aktivitás (zöld), Ethernet ütközés (piros) |
|
Elektromos csatlakozások |

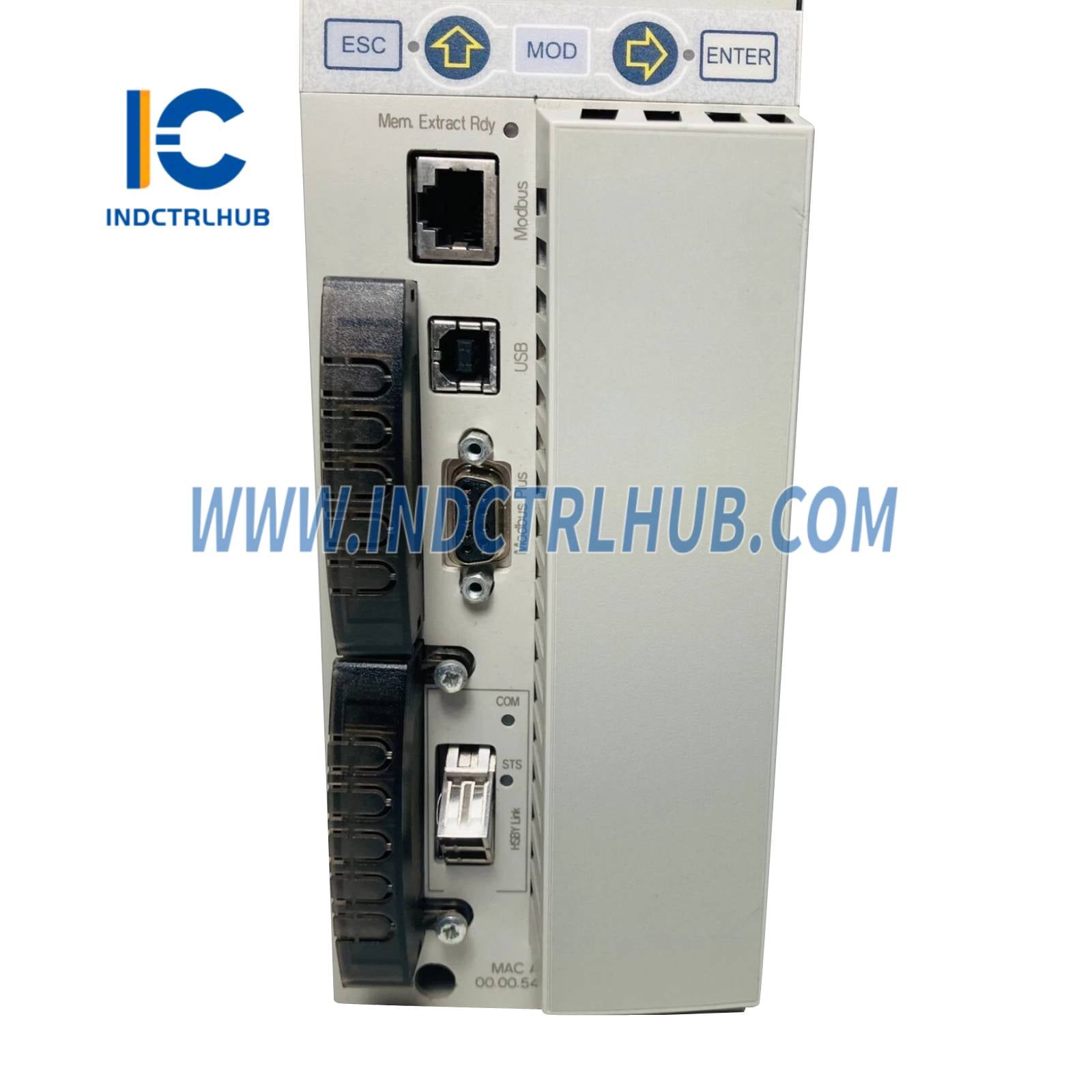

SUB-D 9 (Modbus Plus), RJ45 (Modbus), LC (Egymódusú szál akár 16 km-ig HSBY kapcsolathoz) |
Környezet és tanúsítványok
|
Védőkezelés |
Nincs megadva |
|---|---|
|
Tanúsítványok |

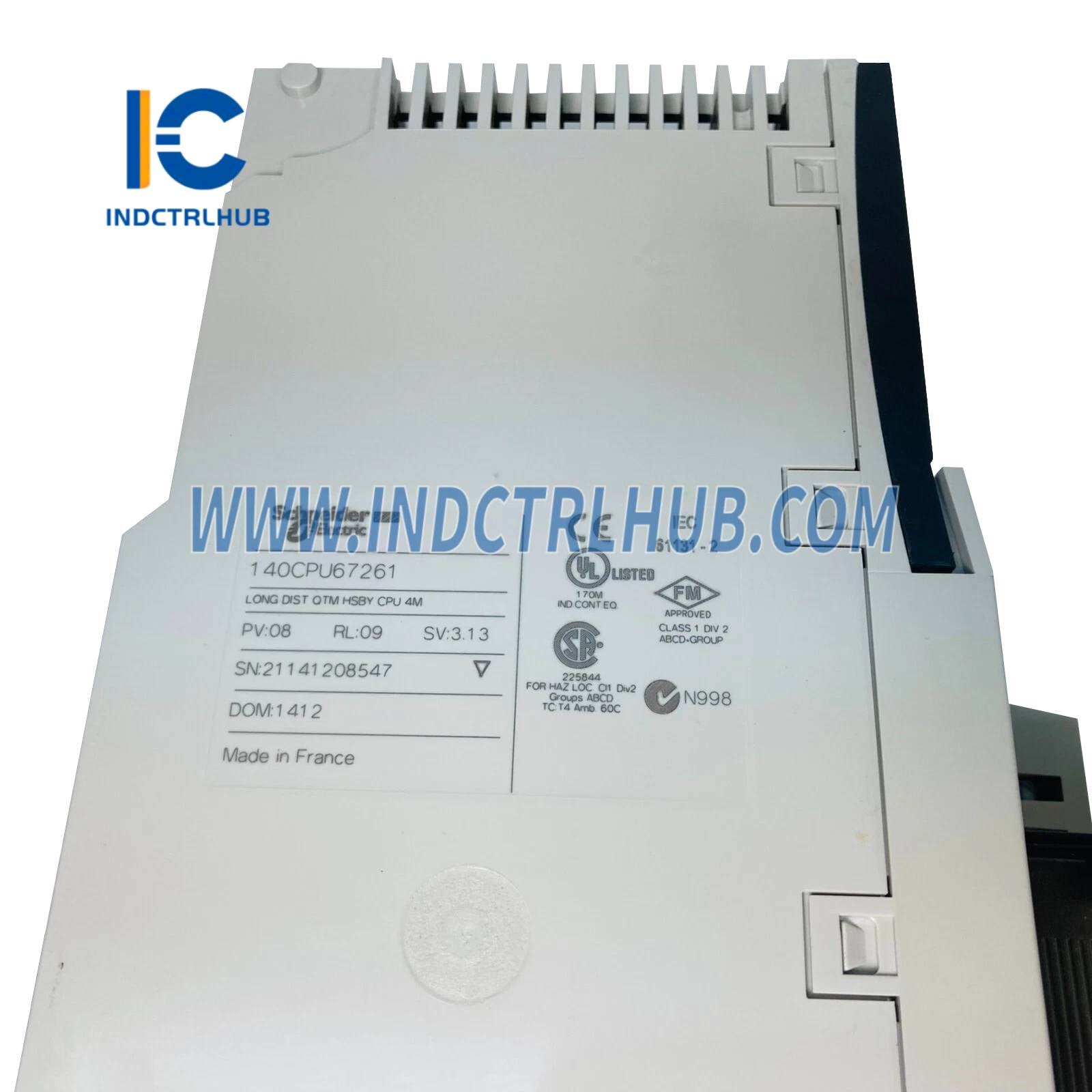

UL, CE, CSA, GOST, Tengerészeti, HazLoc |
Megrendelés és csomagolás
|
Kategória |
18150-QUANTUM VEZÉRLŐK, HSBY, KOMM. |
|---|---|
|
Kedvezmény ütemezése |
PC21 |
|
GTIN |
3595864101002 |
|
Visszaküldhetőség |
Nem |
|
Származási ország |
Franciaország (FR) |
|
Csomag méretei (Ma x Szé x Hossz) |
11,0 cm x 19,0 cm x 32,5 cm |
|
Csomag súlya |
1,458 kg (3,214 lb) |
