Product Description
🧾
Termékáttekintés
|
Attribútum |
Részletek |
|---|---|
|
Gyártó |
Schneider Electric |
|
Modell/Cikkszám |
100BASE-TXTSXETG100 |
|
Leírás |

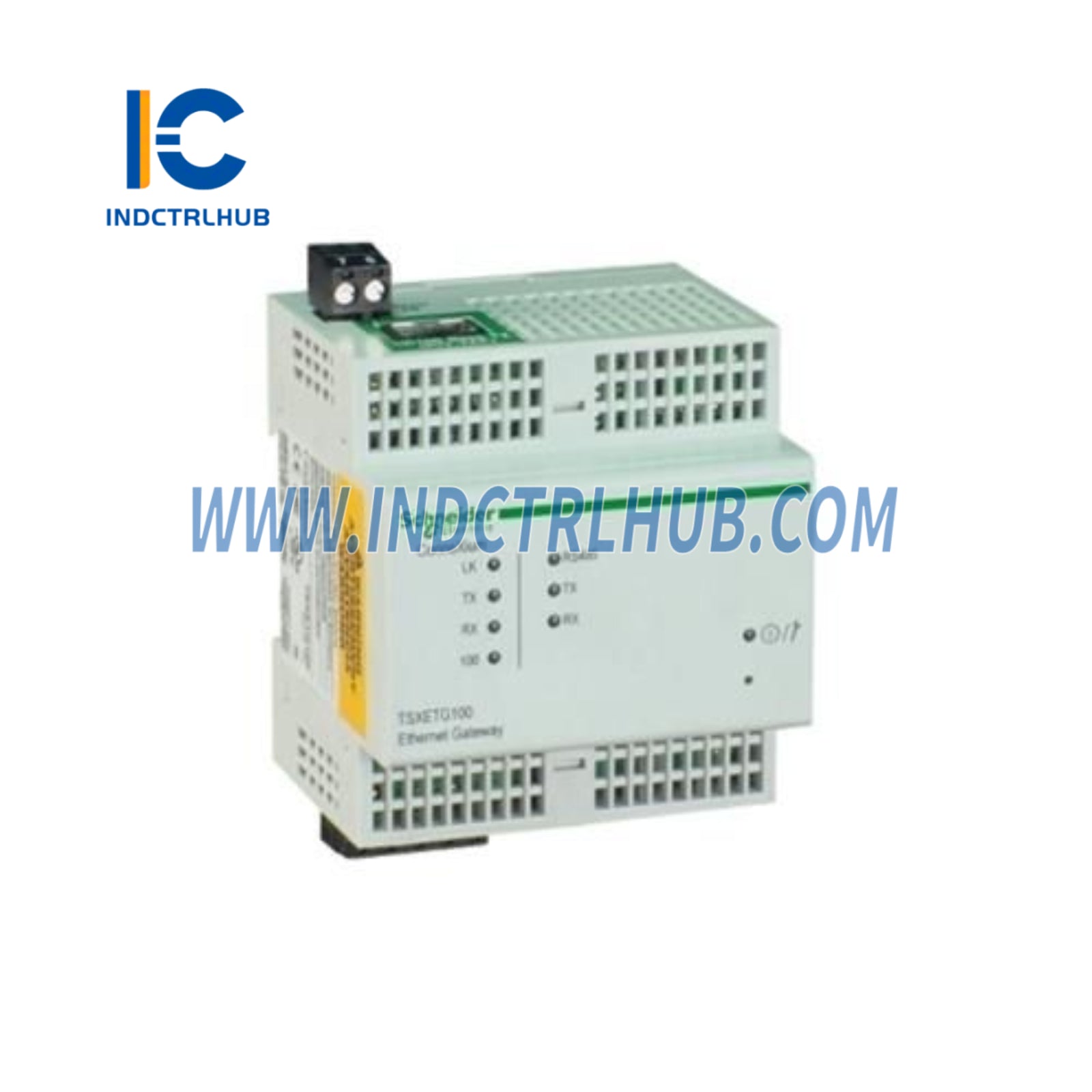

Ethernet Modbus átjáró/router – B10 osztály, 10BASE-T/100BASE-TX |
|
Termékválaszték |
ConneXium |
|
Koncepció |
Átlátszó Kész |
|
Termék rendeltetése |
Minden eszköz kompatibilis a Modbus szabvánnyal |
|
Webszerver |
B10 osztály |
|
Névleges tápfeszültség |
24 V egyenáram |
⚙️
Műszaki adatok
|
Kategória |
Részletek |
|---|---|
|
Tápegység |
24 V DC vagy PoE (IEEE 802.3af) |
|
Ethernet interfész |
RJ45, 10BASE-T/100BASE-TX, 1 sodrott érpár |
|
Soros kapcsolat interfészek |
- RS485: 5-pólusú levehető csatlakozóblokk / mikrokapcsoló (57,6 kbps) |
|
- RS232: RJ45 (38,4 kbps) |
|
|
Támogatott eszközök |
Legfeljebb 32 eszköz Modbus soros kapcsolaton |
|
Rögzítés típusa |
Szimmetrikus DIN sín |
|
Webszolgáltatások |
Előre definiált oldalak diagnosztikához, regiszter eléréshez, Modbus/Ethernet diagnosztikához |
|
Kommunikációs funkciók |
Mini tűzfal (IP szűrés), jelszóvédelem, BOOTP, SNMP ügynök |
|
Modbus támogatás |
Modbus TCP/IP, RTU, ASCII |
🔔
Jelzők (helyi jelzés)
|
LED jelzők |
Funkció |
|---|---|
|
3 LED |
Soros kapcsolat (RS485): RX, TX |
|
4 LED |
Ethernet: LK, RX, TX, 100 Mbps |
📐
Fizikai méretek
|
Attribútum |
Mérés |
|---|---|
|
Szélesség |
72 mm |
|
Magasság |
81 mm |
|
Mélység |
76 mm |
🌡️
Környezeti specifikációk
|
Paraméter |
Műszaki adatok |
|---|---|
|
Üzemi hőmérséklet |
0-tól 60 °C-ig |
|
Relatív páratartalom |
5-től 95%-ig (40°C-on, nem kondenzáló) |
|
IP besorolás |
IP30 |
|
Szennyezettségi besorolás |
G1 osztály (ISA S71.04 - Enyhe) |
📜
Tanúsítványok & Megfelelőség
|
Szabvány/Tanúsítvány |
Megfelelőség |
|---|---|
|
Termékbiztonság |
UL 508, CSA C22.2 No. 14-M91 |
|
EMC szabványok |
EN 61000 sorozat, EN 55022, FCC Class A |
|
Tanúsítványok |
CE, UL, cUL |
🌍
Fenntarthatóság
|
Fenntarthatósági jellemző |
Részletek |
|---|---|
|
Zöld prémium termék |
Igen |
|
RoHS Megfelelőség |
Megfelel (2008 26. hete óta, kód 0826) |
|
REACh megfelelőség |
SVHC nincs a küszöbérték felett |
|
Környezeti profil |
Elérhető |
|
Élettartam végi utasítások |
Elérhető |
