Product Description
Áttekintés

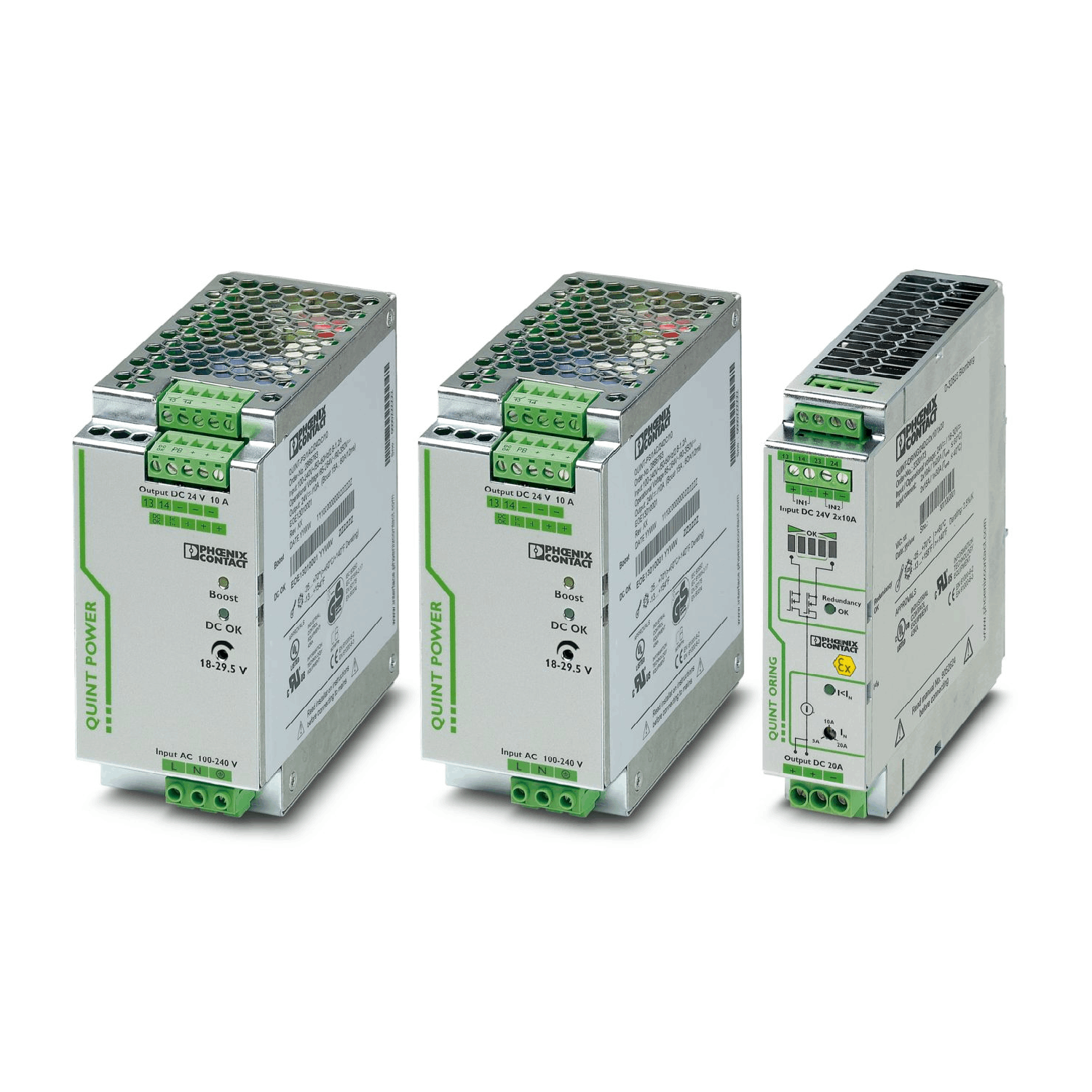

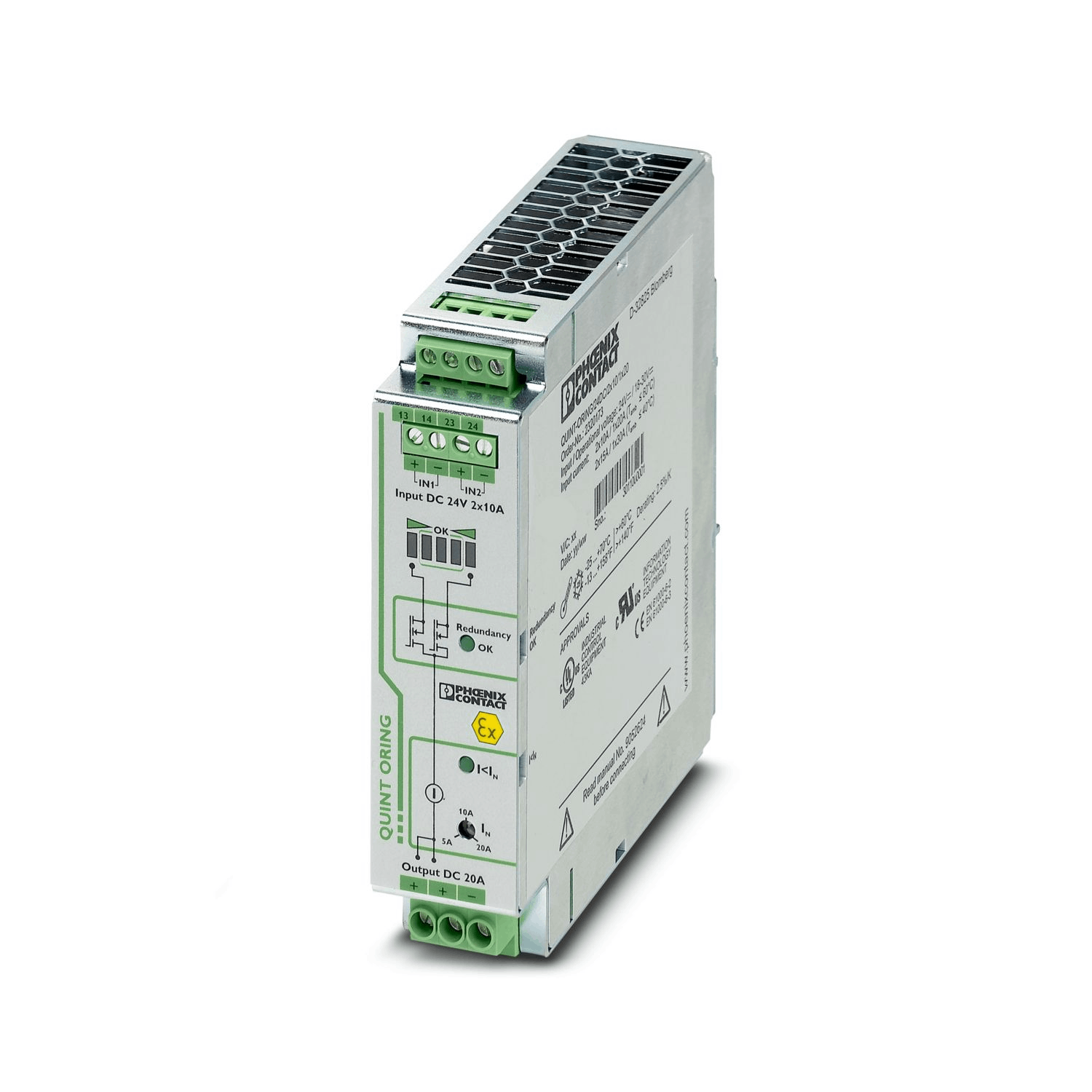

A QUINT-ORING/24DC/2X10/1X20 egy aktív redundancia modul , amelyet DIN-sínre szereléshez terveztek. Biztosítja 100% leválasztást két párhuzamos 24V DC tápegység között, növelve a rendszer megbízhatóságát kritikus ipari alkalmazások esetén. Az Auto Current Balancing (ACB) technológiával egyenletesen osztja el a terhelési áramokat, meghosszabbítva a redundáns táprendszerek élettartamát.
Főbb jellemzők
-
Aktív redundancia: Folyamatos áramellátást biztosít a vezetékek vagy tápegységek hibáinak izolálásával.
-

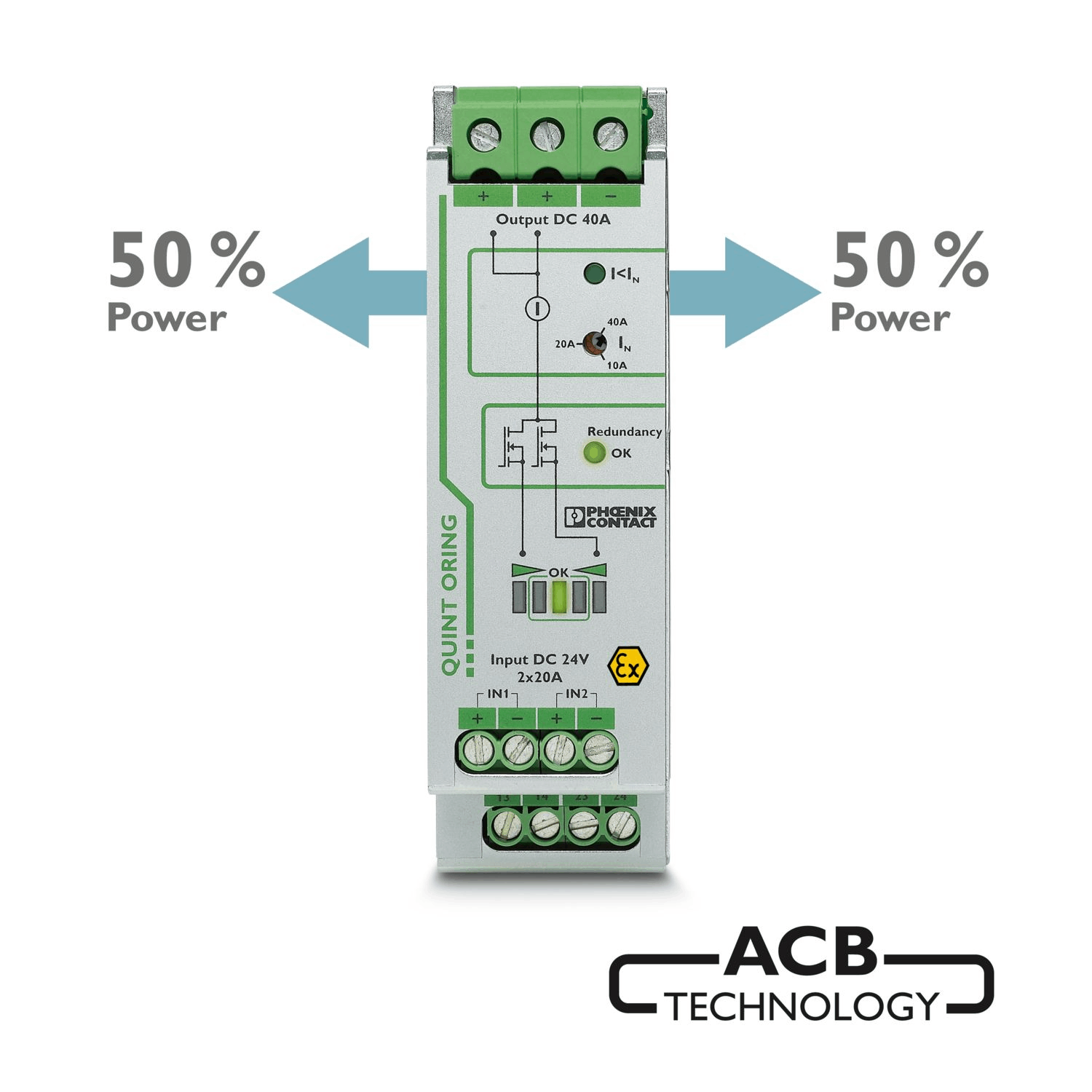

Auto Current Balancing (ACB): Egyenlíti az áramterhelést a tápegységek között, csökkentve a terhelést és javítva a szolgáltatási élettartamot.
-
Preventív funkciófigyelés: A redundancia elvesztését LED jelzők és lebegő jelzőérintkezők segítségével érzékeli.
-
Alacsony energia veszteség: Magas 98%-os hatékonyság, minimalizálva az energia pazarlást.
-
Túlfeszültség védelem: Beépített varisztor védelem az átmeneti túlfeszültségek és polaritásfordítás ellen.
-
Kompat és tartós: Acél ház IP20 védettséggel, ideális ipari környezetekhez.
Műszaki adatok
| Műszaki jellemző | Részletek |
|---|---|
| Bemeneti feszültség | 24V DC (18-28V DC) |
| Névleges áram | 2 × 10A (redundancia) / 1 × 20A |
| Maximális áram | 2 × 15A / 1 × 30A (≤ 40°C esetén) |
| Átmeneti védelem | Varisztor (akár 60A 12ms-ig SFB technológiával) |
| Hatékonyság | >98% |
| Feszültségesés | 0,1V (20A terhelésnél) |
| Működési hőmérséklet | -25°C és 70°C között (60°C felett teljesítménycsökkenés) |
| Méretek (Sz x M x Mé) | 32mm × 130mm × 125mm (vagy elforgatva: 122mm × 130mm × 35mm) |
| Súly | 0,4 kg |
| Ház anyaga | Cinkezett acél |
| Védelmi osztály | III (SELV, IEC 60950-1, EN 60204-1) |
| Tanúsítványok | ATEX, IECEx, UL 508, UL 60950, ANSI/ISA-12.12.01 |
Rendelési információk
-
QUINT-ORING/24DC/2X10/1X20 – cikkszám: 2320173
-
Tartozékok:
-
Univerzális DIN sín adapter UTA 107/30 – cikkszám: 2320089
-
Univerzális falra szerelhető adapter UWA 182/52 – cikkszám: 2938235
-
Összeszerelő adapter a QUINT-PS tápegységhez S7-300 sínre – cikkszám: 2938196
