Product Description

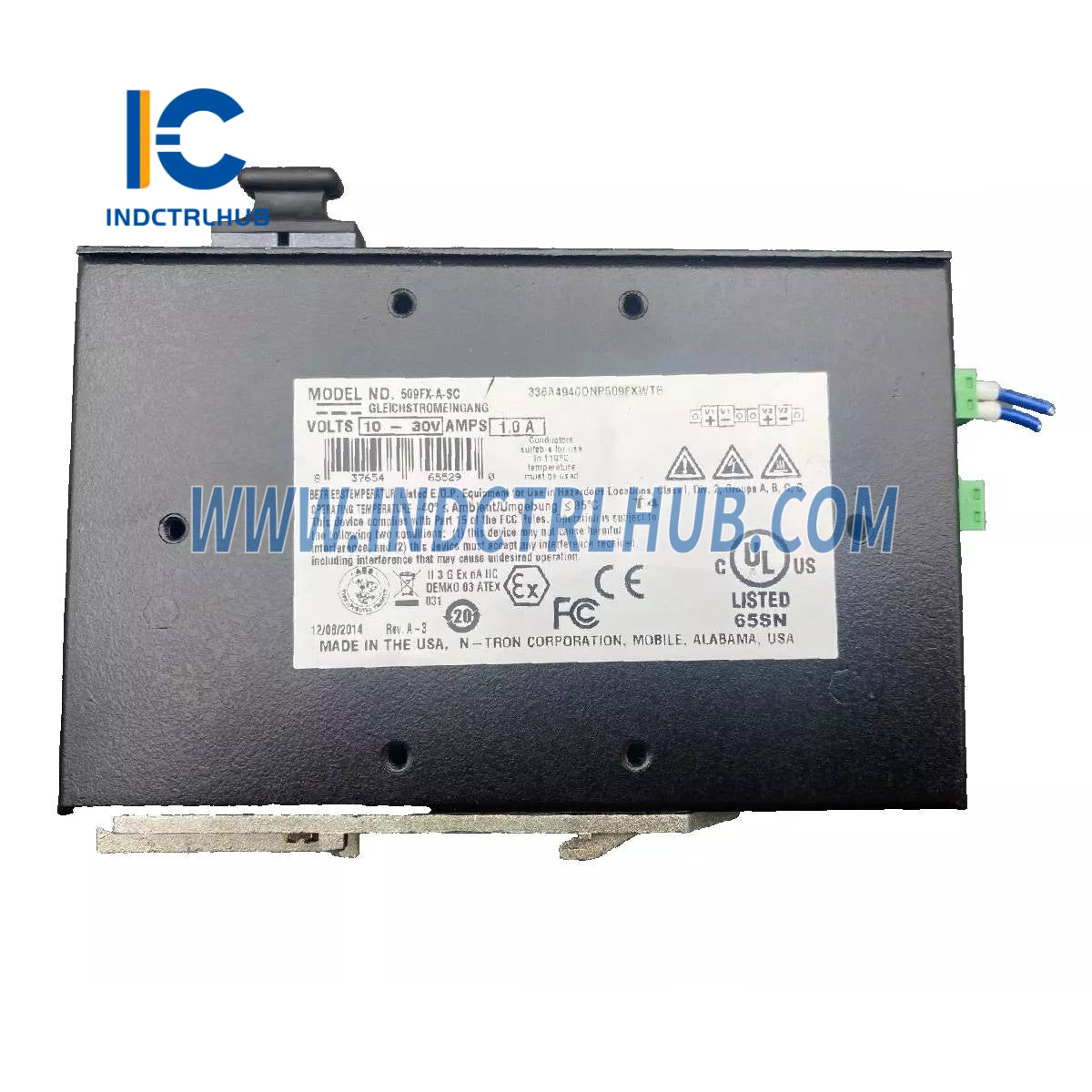

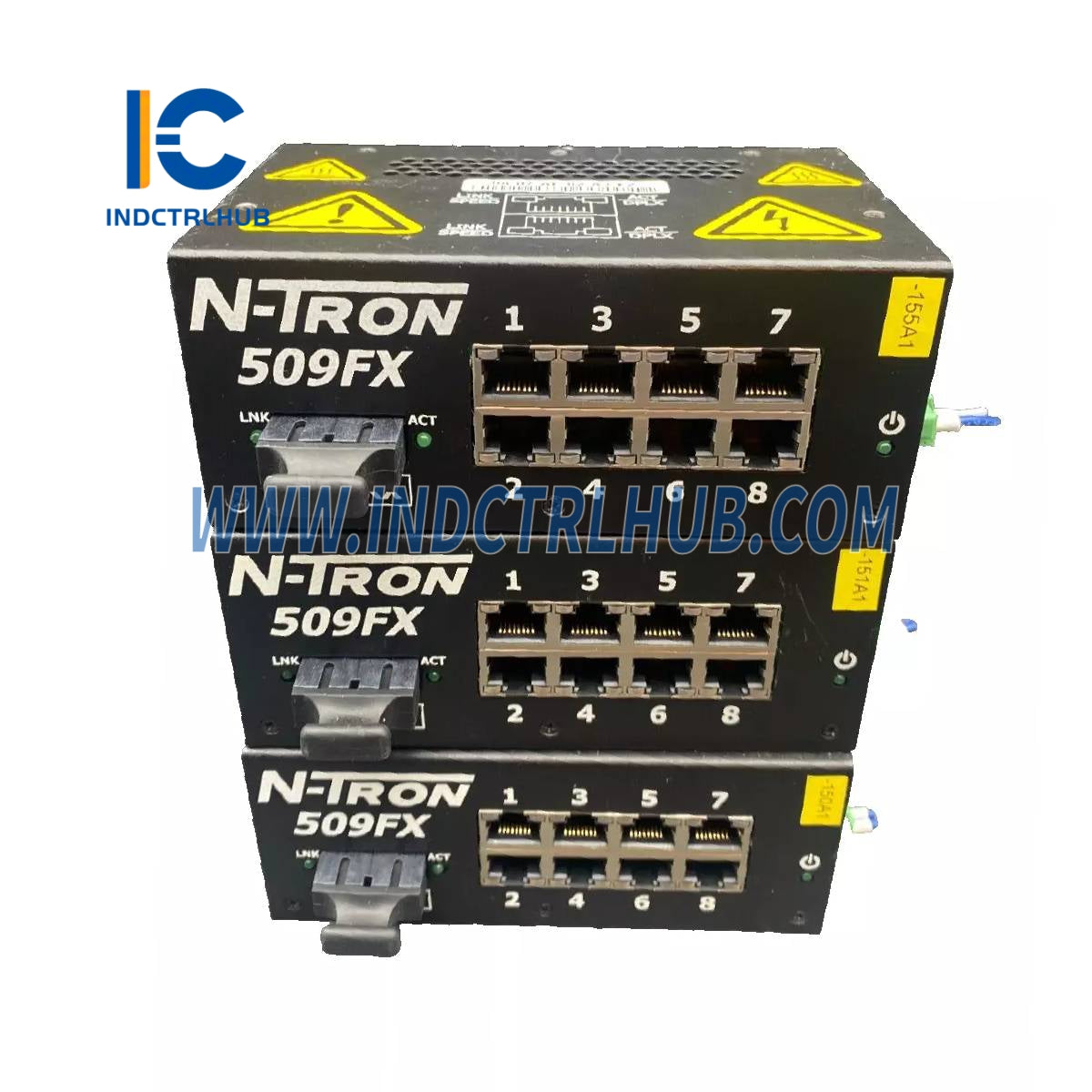

N-TRON 509FX Ipari Ethernet Kapcsoló
Termék Áttekintés
- Az N-TRON 509FX, amelyet a Red Lion Controls gyárt az N-TRON márka alatt, egy 9 portos, nem menedzselt ipari Ethernet kapcsoló, amely küldetéskritikus alkalmazásokhoz készült zord ipari környezetben. Az N-TRON 500 sorozat része, nyolc 10/100BaseTX RJ-45 porttal és egy 100BaseFX multimódusú optikai uplink porttal rendelkezik, megbízható kapcsolatot biztosítva Ethernet-képes ipari és biztonsági berendezések számára. Ideális olyan iparágak számára, mint a gyártás, olaj- és gázipar, közlekedés és folyamatirányítás, plug-and-play működést kínálva robusztus teljesítménnyel.
Műszaki Adatok
- A 509FX a következő specifikációkkal rendelkezik a Red Lion és ipari források dokumentációja alapján:
| Specifikáció | Részletek |
|---|---|
| Modell/Tételszám | 509FX |
| Gyártó | N-TRON (Red Lion Controls) |
| Leírás | Nem menedzselt ipari Ethernet kapcsoló |
| Portok | Nyolc 10/100BaseTX RJ-45 port Egy 100BaseFX multimódusú optikai port (ST vagy SC csatlakozók) |
| Optikai távolság | 2 km (multimódusú) |
| Kapcsoló tulajdonságok | MAC címek száma: 4 000 Élettartam idő: Programozható, 300 s (alapértelmezett) Késleltetés (tipikus): 2,1 µs Háttérsebesség: 2,6 Gb/s Kapcsolási mód: Store & Forward |
| Elektromos | Tartalék bemeneti feszültség: 10–30 VDC Bemeneti áram: 260 mA @ 24 VDC Induló áram: 13,0 A / 0,8 ms @ 24 VDC |
| Fizikai | Magasság: 2,3 in (5,8 cm) Szélesség: 5,6 in (14,2 cm) Mélység: 3,4 in (8,6 cm) Súly: 1,58 lbs (0,72 kg) DIN sín: 35 mm |
| Környezeti | Működési hőmérséklet: -40°C és 85°C között (-40°F és 185°F) Tárolási hőmérséklet: -40°C és 85°C között (-40°F és 185°F) Működési páratartalom: 10% és 95% között (nem kondenzáló) Működési magasság: 0 és 10 000 láb között |
| Ütés és rezgés | Ütés: 200 g @ 10 ms Rezgés/szeizmikus: 50 g, 5–200 Hz, háromtengelyű |
| Megbízhatóság | MTBF: >2 millió óra |
További Részletek
- A 509FX a következő további információkat tartalmazza a Red Lion, ManualsLib és más ipari források dokumentációja alapján:
- Funkció: Nem menedzselt plug-and-play Ethernet kapcsolatot biztosít nyolc automatikusan érzékelő 10/100BaseTX porttal és egy 100BaseFX optikai uplink porttal; támogatja a teljes duplex működést, sebesség- és duplex automatikus egyeztetést, valamint MDIX automatikus érzékelést; store-and-forward kapcsolást használ a hálózati ütközések kiküszöbölésére a determinisztikus teljesítmény érdekében.
- Kompatibilitás: Teljes mértékben megfelel az IEEE 802.3 és 1613 szabványoknak; támogatja az Ethernet/IP, Modbus TCP és PROFINET alkalmazásokat; kompatibilis Cat5e vagy magasabb kábelezéssel (EIA-568A vagy 568B); az optikai port multimódusú optikát támogat ST vagy SC csatlakozókkal (2 km hatótávolság).
- Konfiguráció: Standard működéshez nincs szükség beállításra; kétszínű LED-ek jelzik a kapcsolatot, sebességet, aktivitást és duplex állapotot minden portnál; opcionális N-View firmware (509FX-N) távoli felügyeletet tesz lehetővé OPC szerver szoftveren keresztül; fejlett menedzsment funkciók (509FX-A) közé tartozik az IGMP snooping, VLAN, QoS, trunking és port tükrözés.
