Product Description
Termék áttekintés
| Mező | Részletek |
|---|---|

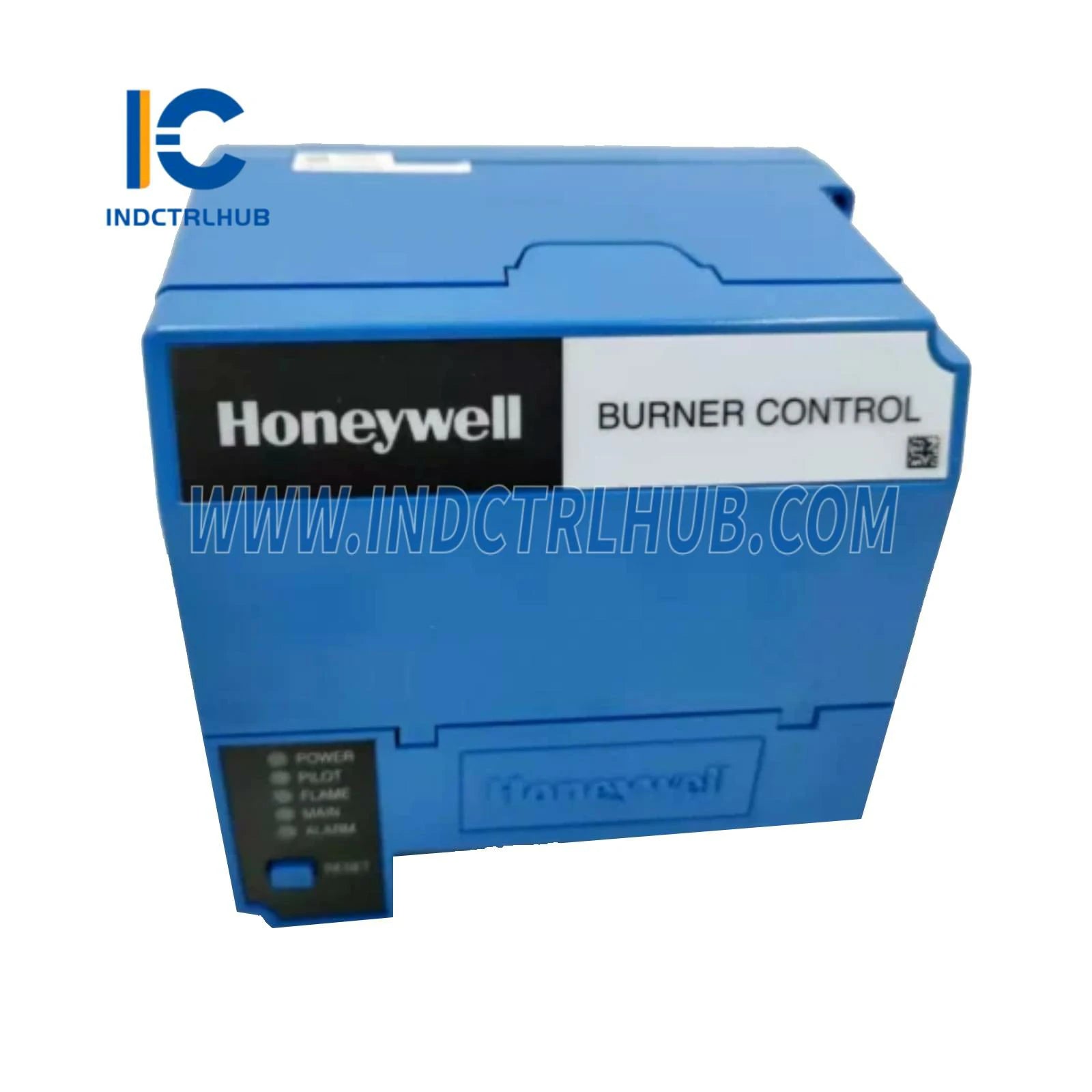

| Gyártó | Honeywell |
| Cikkszám | RM7800L1079 |
| Terméktípus | Mikroprocesszor-alapú integrált égővezérlés |
| Funkció | Automatikusan működtetett gáz-, olaj-, szén- vagy kombinált tüzelőanyagú egyégős égőalkalmazások vezérlése |

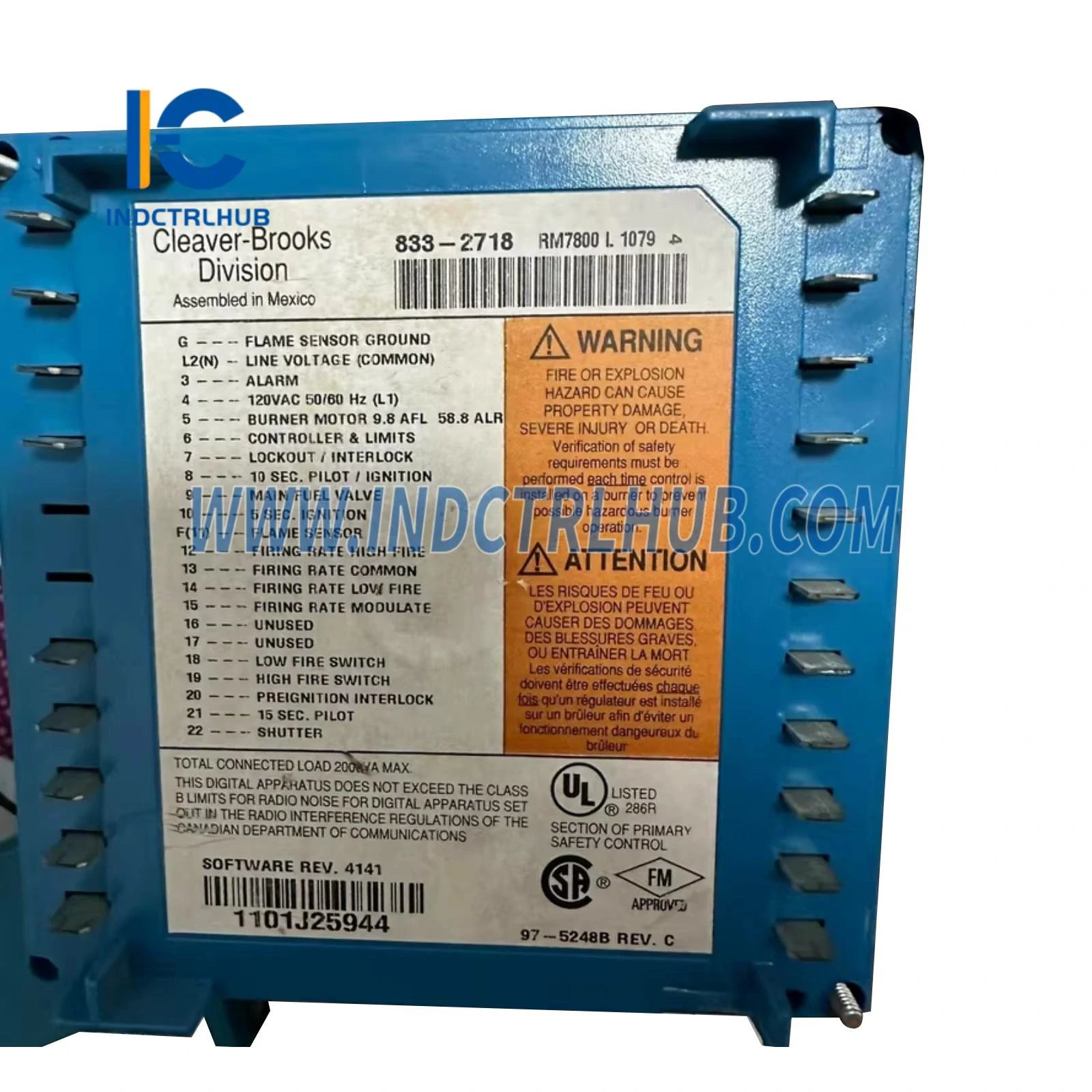

| Rendszer kompatibilitás | Cleaver-Brooks jelöléssel (CB780, 833-2718); integrálva az S7800A1142 billentyűzet-kijelző modullal |
| Állapot | Gyártó által megszüntetve |
Funkcionális specifikációk
| Jellemző | Műszaki adatok |
|---|---|
| Vezérlés típusa | Automatikus programvezérlés alacsony-magas-alacsony lánggal és bevált alacsony lángos öblítéssel |
| Láng kialakulási időszak | Pilóta: 4 vagy 10 másodperc (választható); Fő: 10 vagy 15 másodperc (választható) |
| Lefúvatási időzítés | 30 másodperc |
| Biztonsági kapcsolók | Előgyújtás, zárolás, magas és alacsony tűz zárolások |
| Pilóta típusa | Megszakított |
| Biztonsági funkciók | Lángfelügyelet, égőszekvencia, rendszerdiagnosztika, biztonsági leállítás |
| Diagnosztika | Mikroprocesszor-alapú, hibakód jelentéssel S7800A1142 kijelzőn keresztül |
| Konfiguráció | Programozható S7800A billentyűzet-kijelző modullal |
| Kompatibilitás | Támogat különféle lángérzékelőket (pl. UV, IR, lángrúd) |
Elektromos műszaki adatok
| Paraméter | Műszaki adatok |
|---|---|
| Bemeneti feszültség | 120 VAC, 50/60 Hz |
| Energiafogyasztás | 10 W tipikus |
| Lánghiba válaszidő | 0,8 vagy 3 másodperc (a lángerősítőtől függően) |
| Kimeneti relék | Vezérlők a pilóta, fő üzemanyag szelep, gyújtás és ventilátor motor számára |
Környezeti előírások
| Paraméter | Műszaki adatok |
|---|---|
| Üzemi hőmérséklet | -40°C-tól 60°C-ig (-40°F-tól 140°F-ig) |
| Tárolási hőmérséklet | -40°C-tól 66°C-ig (-40°F-tól 150°F-ig) |
| Relatív páratartalom | Működési tartomány: 0% - 90% nem kondenzáló |
Fizikai specifikációk
| Paraméter | Műszaki adatok |
|---|---|
| Szerelés | Q7800 alapszerelvényre szerelhető |
| Méretek | 5 x 5 x 5,25 hüvelyk (127 x 127 x 133 mm, alapszerelvénnyel) |
| Súly | 1,8 lb (0,82 kg, hozzávetőleges) |
| Állapotjelzők | LED-ek a tápellátás, láng és riasztási állapot jelzésére |
