Product Description

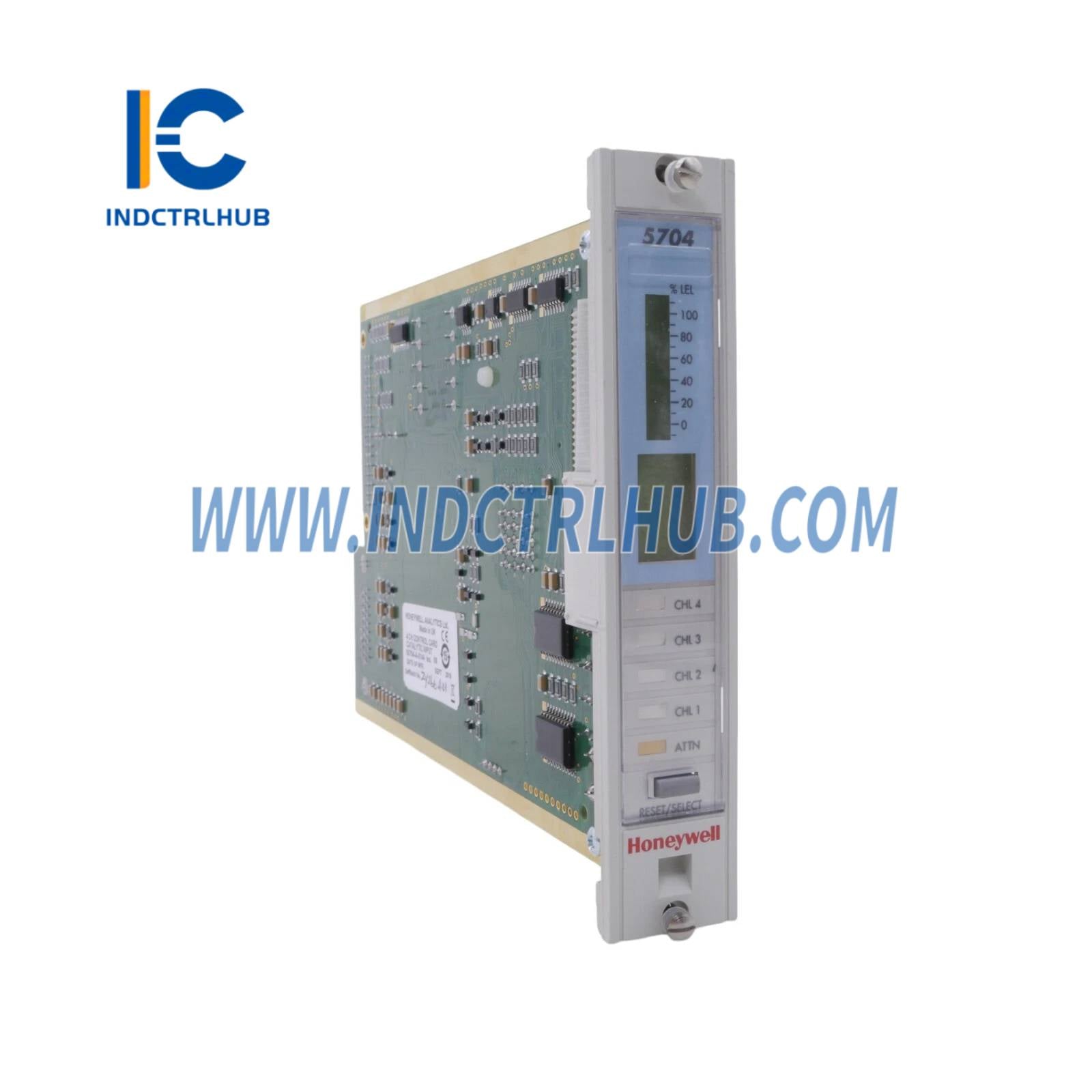

Termék áttekintés
| Mező | Részletek |
|---|---|
| Gyártó | Honeywell Analytics |
| Cikkszám | 05704-A-0144 |
| Terméktípus | 4 csatornás vezérlőkártya, katalitikus, System 57-hez |
| Funkció | Gyúlékonyság érzékelésére szolgáló katalitikus gázérzékelők felügyelete és vezérlése |
| Rendszer kompatibilitás | System 57 Gázérzékelő Rendszer |
Funkcionális specifikációk
| Jellemző | Műszaki adatok |
|---|---|
| Csatornaszám | 4 csatorna (katalitikus érzékelő bemenetek) |
| Bemeneti típus | Katalitikus gyöngy érzékelők (híd típusú) |
| Kijelző opciók | Automatikus sorrendezés, legmagasabb érték, kombinált vagy kézi csatornaválasztás |
| Kijelző | Háttérvilágításos LCD sávdiagrammal, csúcsértékekkel, numerikus és alfanumerikus adatokkal |
| Riasztáskezelés | Konfigurálható A1, A2, A3 riasztások csatornánként; támogatja a fő, zóna és szavazott riasztásokat |
| Diagnosztika | Érzékelő teljesítmény ellenőrzés, földzárlat hibadetektálás |
| Kimeneti lehetőségek | Csatlakoztatható kimeneti opciók relé interfészkártyákon keresztül (pl. 05704-A-0121) |
| Konfiguráció | Teljesen konfigurálható előlapi vagy mérnöki interfészen keresztül |
| Biztonsági integritás | Alkalmas SIL 2 alkalmazásokhoz az IEC 61508 szerint |
Elektromos műszaki adatok
| Paraméter | Műszaki adatok |
|---|---|
| Bemeneti feszültség | Táplálás System 57 állványról (24 VDC névleges, 18-32 VDC tartomány) |
| Energiafogyasztás | Átlagosan 5 W |
| Érzékelő tápellátás | Híd tápellátás katalitikus érzékelőkhöz (állandó áram/feszültség) |
| Jelkimenet | Kompatibilis 4-20 mA kimenetekkel relé vagy interfészkártyák segítségével |

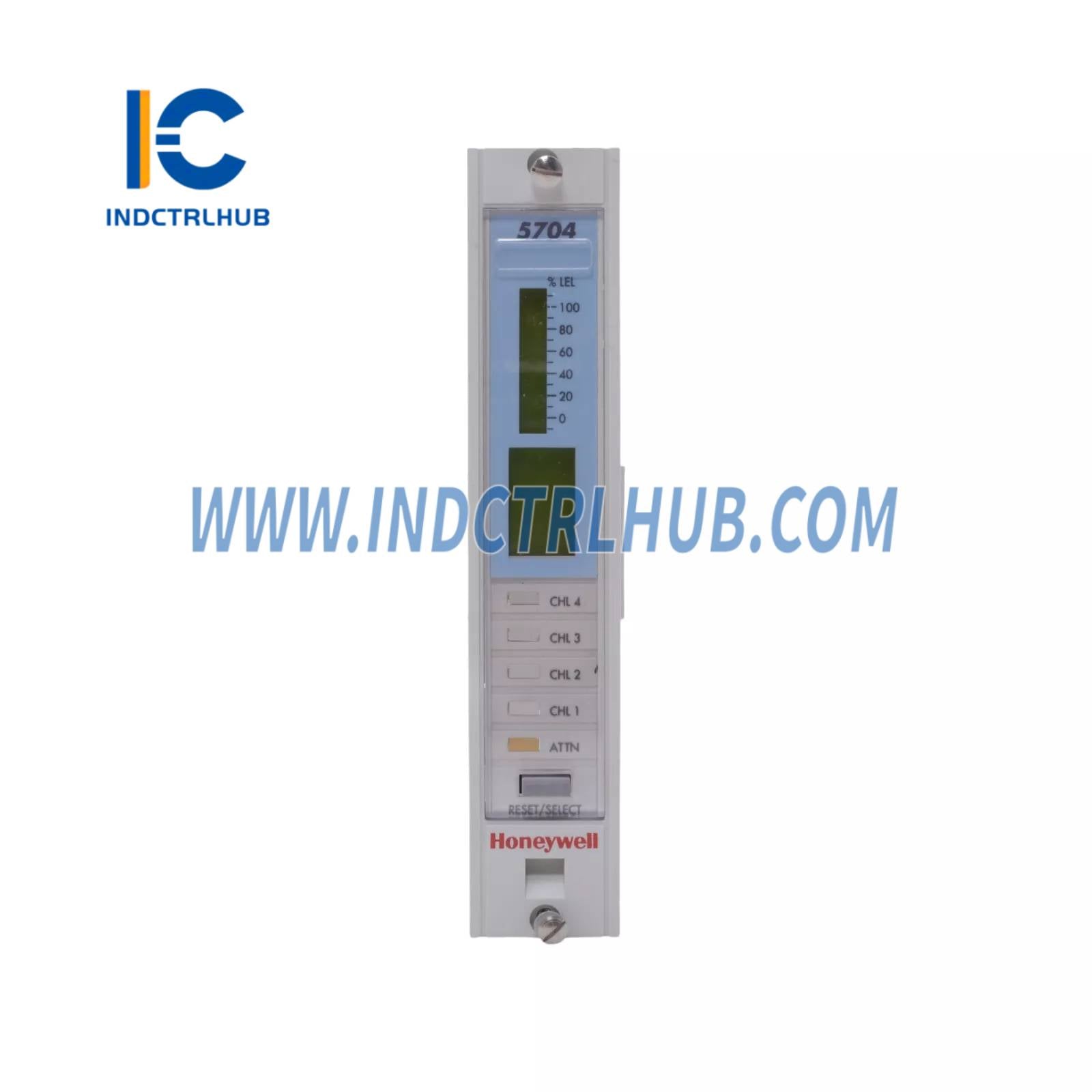

| Előlapi jelzők | LED-ek CH1-4-hez (A1, A2, A3, Hiba, Tiltás), Kártyahiba, Frissítési riasztás, Riasztás teszt, Tápellátás |
Környezeti előírások
| Paraméter | Műszaki adatok |
|---|---|
| Üzemi hőmérséklet | 0°C-tól 55°C-ig (32°F-tól 131°F-ig) |
| Tárolási hőmérséklet | -20°C-tól 70°C-ig (-4°F-tól 158°F-ig) |
| Relatív páratartalom | Működés: 10% - 90% nem kondenzáló; Tárolás: 5% - 95% nem kondenzáló |
Fizikai specifikációk
| Paraméter | Műszaki adatok |
|---|---|
| Szerelés | Csatlakoztatható System 57 állványba (1 hüvelyk széles nyílás) |
| Súly | Kb. 0,4 kg |
| Állapotjelzők | Csatorna állapot, riasztások és tápellátás LED-jei |
| Előlapi vezérlők | Riasztás visszaállító és kártyaválasztó nyomógombok |
