Product Description

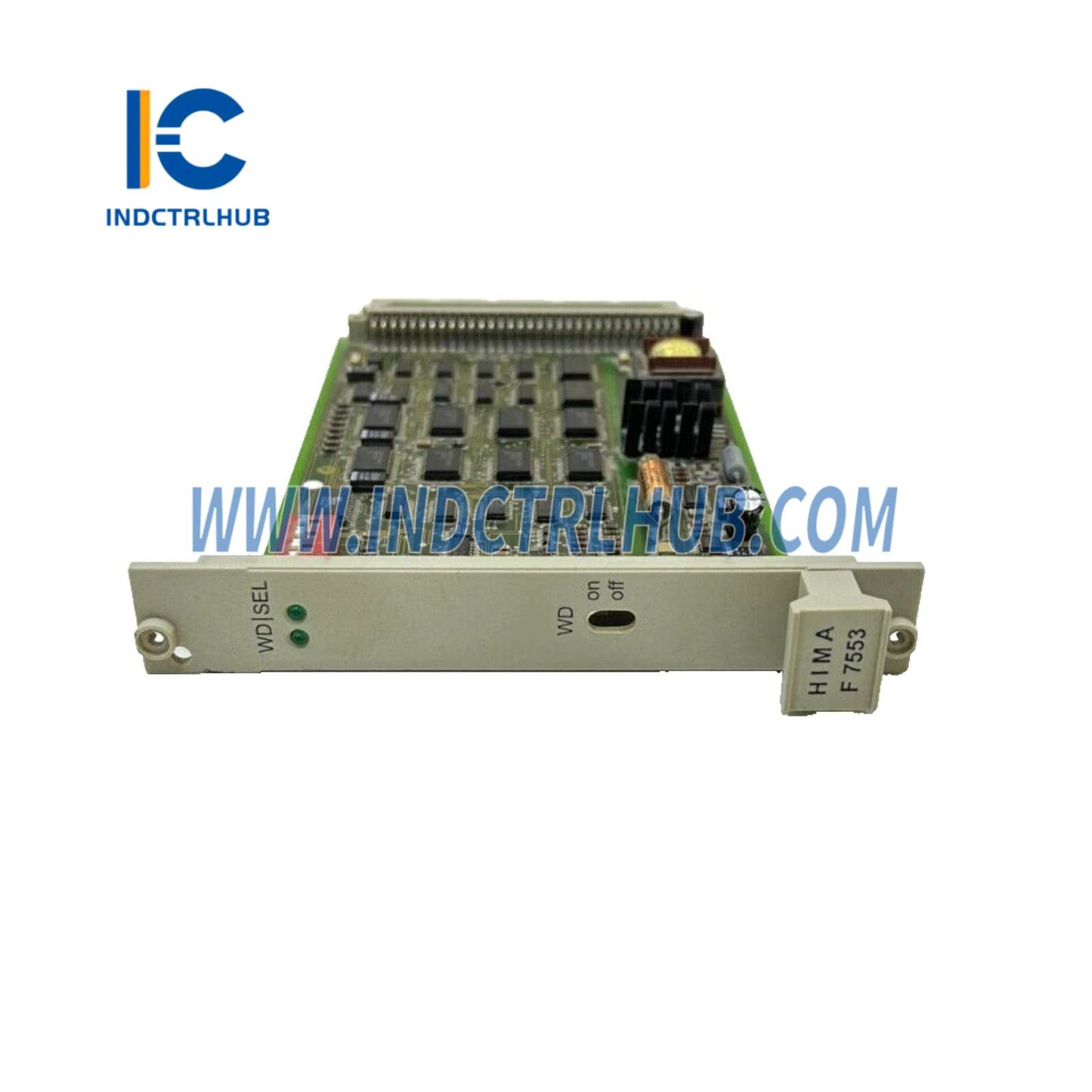

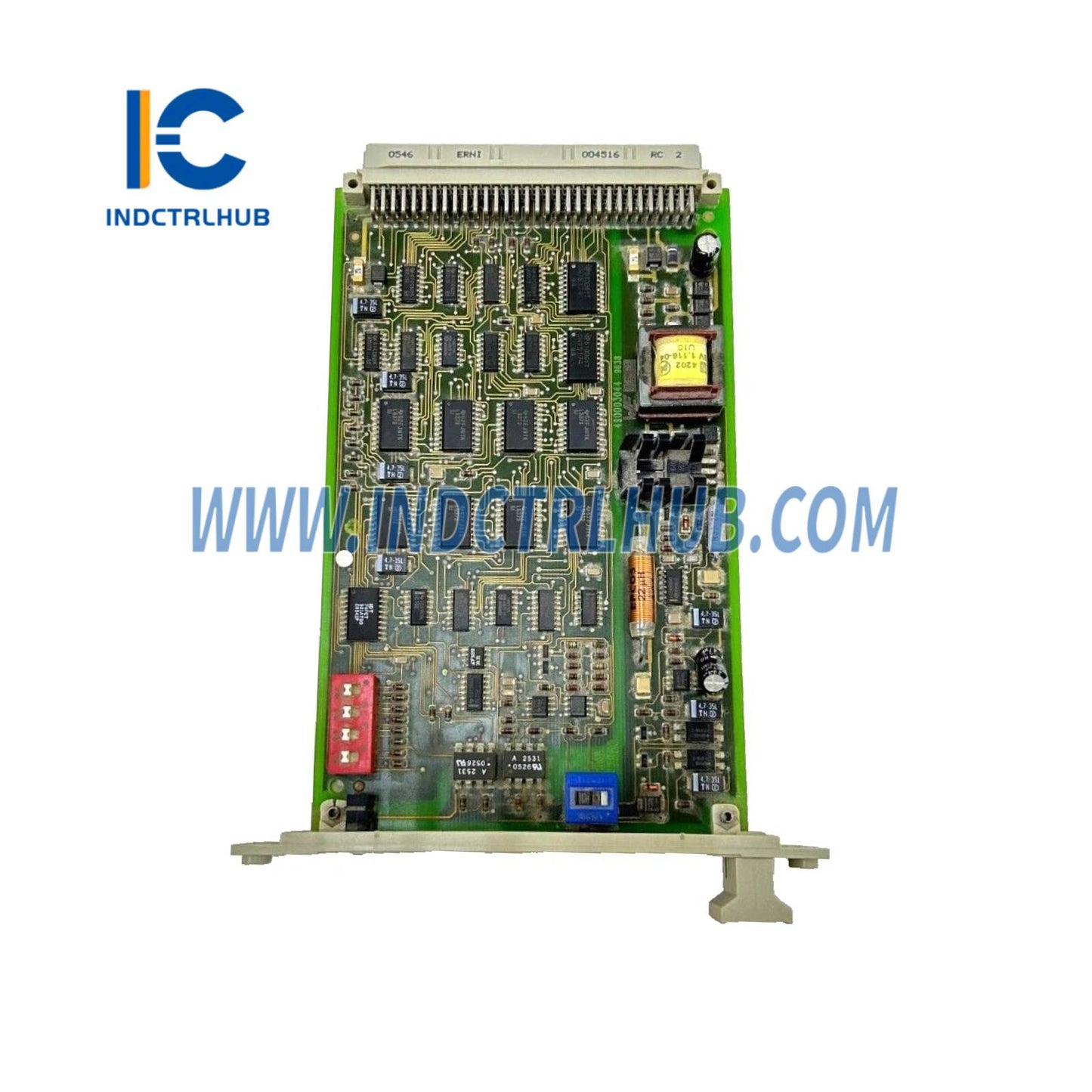

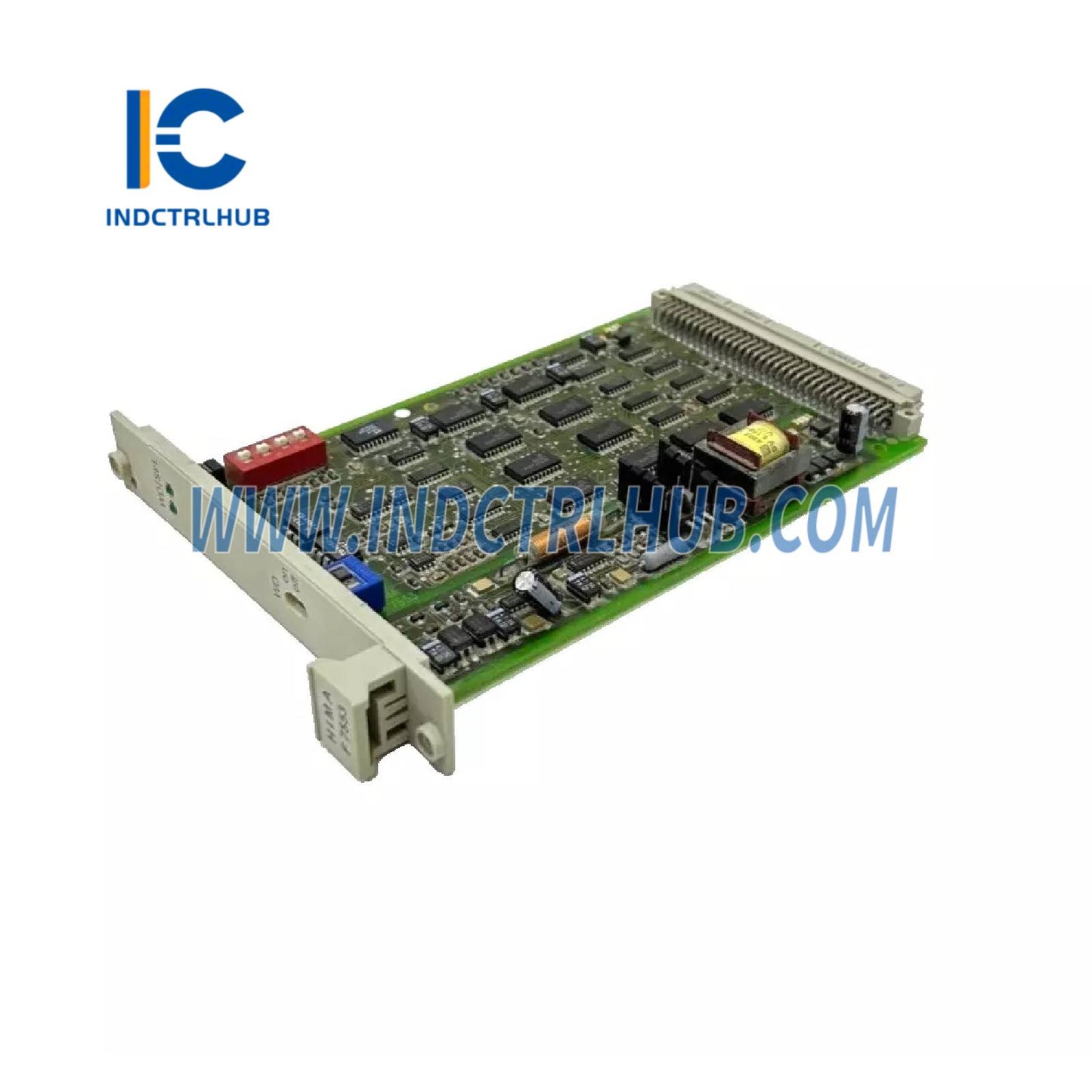

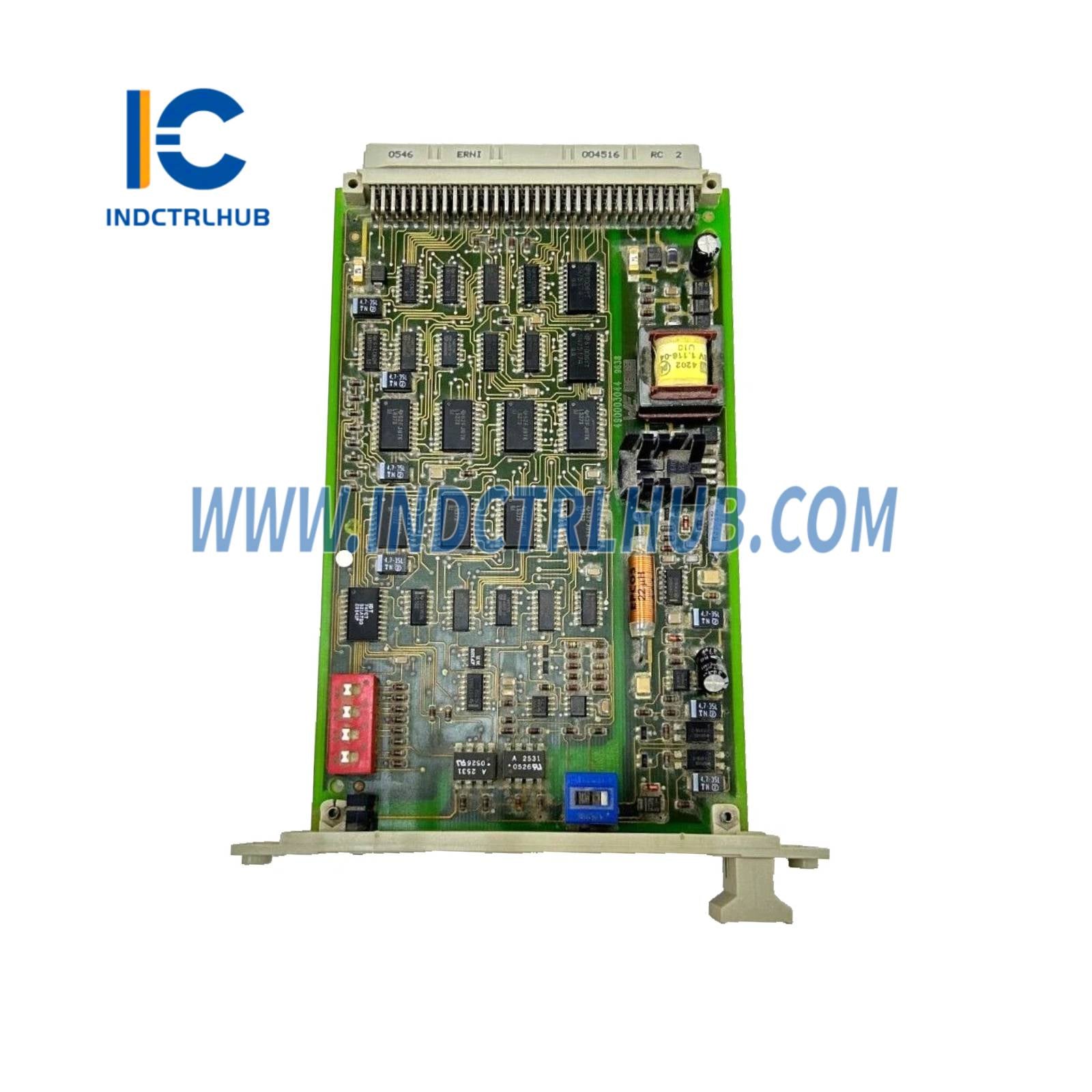

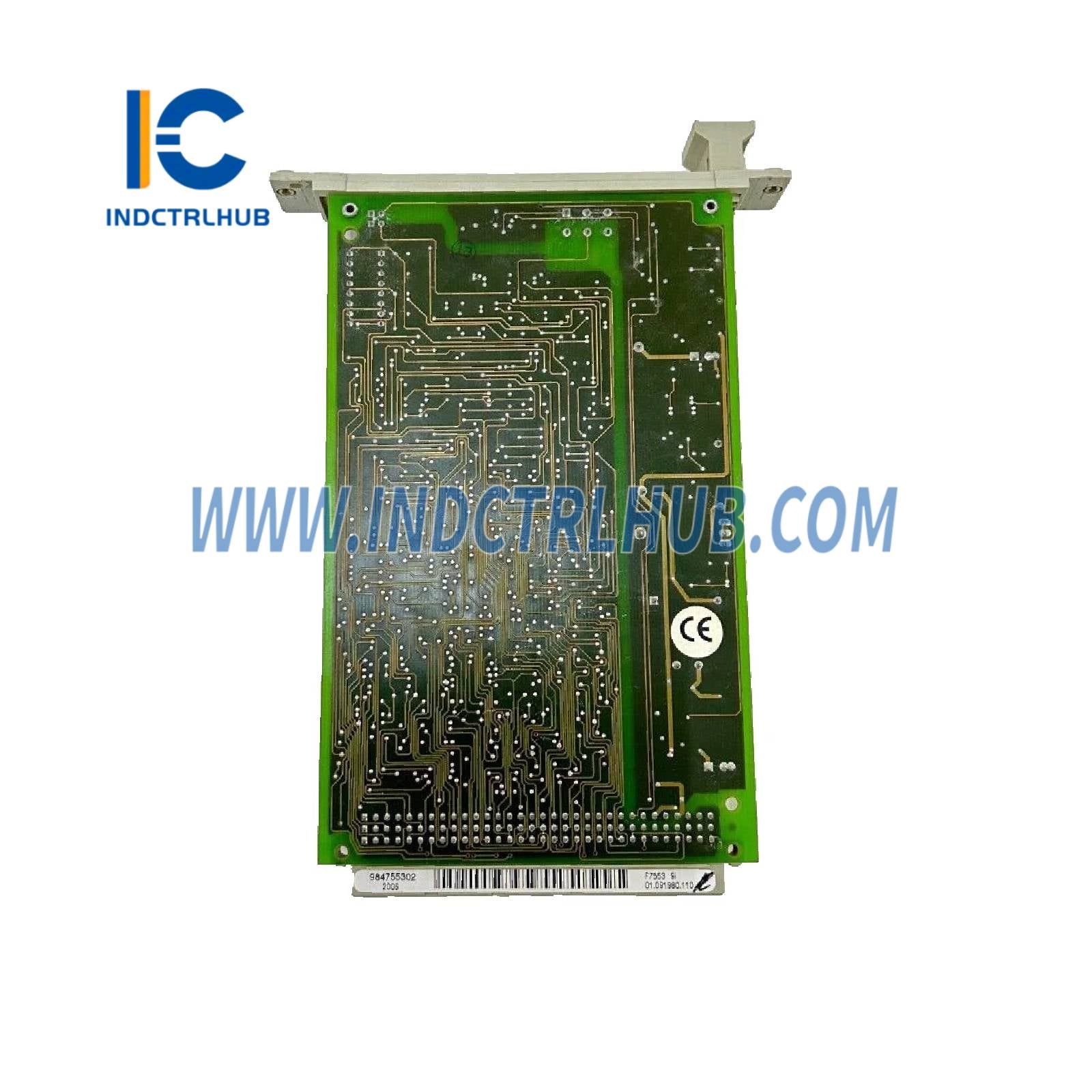

HIMA F7553 98 4755302 csatlakozó modul
Termékáttekintés
- A HIMA F7553 98 4755302 egy csatoló modul, amely a HIMA Programozható Elektronikus Rendszerek (PES) H51q biztonsági irányítási rendszereihez (SIS) készült. A B 9302 szerelőkészlet részeként ez a modul összekapcsolja a központi modult az I/O alvázakkal, kezeli a hibabiztos watchdog jelet és figyeli az 5 V-os tápellátást. Kritikus fontosságú biztonsági alkalmazásokban, például olaj- és gáziparban, vegyiparban és energiatermelésben, biztosítva a megbízható és hibamentes működést biztonságkritikus környezetekben.
Műszaki adatok
- Az F7553 98 4755302 a megadott adatok és ipari dokumentáció alapján a következő műszaki jellemzőkkel rendelkezik:
| Műszaki adatok | Részletek |
|---|---|
| Modell/Cikkszám | F7553 98 4755302 |
| Gyártó | HIMA |
| Leírás | Csatoló modul |
| Összeszerelő készlet | B 9302 |
| Alkalmazás | PES H51q Biztonsági Irányítási Rendszer |
| Helyigény | 4 TE (4 HP, vízszintes osztás) |
| Üzemeltetési adatok | 5 V DC: 600 mA 24 V DC: 750 mA |
| Watchdog jel vezérlés | Árnyékolt kapcsoló a WD jel deaktiválásához |
| Jelzők | LED WD: Aktív hibabiztos watchdog jelzést mutat LED SEL: Jelzi az I/O alváz I/O moduljaihoz való hozzáférést |
| Megfigyelés | 5 V-os tápellátás figyelése állapotjelzéssel a központi modul felé |
| Tesztelés | Automatikus tesztelés működés közben |
| Üzemi hőmérséklet | 0°C és 60°C között (32°F és 140°F között) |
| Súly | Kb. 0,2 kg |
További részletek
- Az F7553 98 4755302 a szabványos használat és dokumentáció alapján a következő további információkat tartalmazza:
- Funkció: Kapcsolja a központi modult az I/O alvázakkal a H51q rendszerben; kezeli a hibabiztos watchdog jelet, amely árnyékolt kapcsolóval deaktiválható a modulcsere biztonságos végrehajtásához anélkül, hogy a rendszer vészleállását kiváltaná; figyeli az I/O alváz 5 V-os tápellátását és továbbítja az állapotot a központi modulnak.
- Kompatibilitás: Kompatibilis a HIMA PES H51q rendszerekkel; integrálható az I/O alvázakkal és központi modulokkal a B 9302 szerelőkészletben; támogatja a magas rendelkezésre állást igénylő biztonságkritikus alkalmazásokat.
- Konfiguráció: Két LED-del felszerelve: WD (aktív watchdog jelzés) és SEL (I/O alváz hozzáférés jelzése); árnyékolt WD kapcsolóval a biztonságos modulcseréhez; működés közben automatikusan tesztelve a megbízhatóság biztosítása érdekében.
- Tanúsítványok: IEC 61508 szabványnak megfelelő, 3. szintű biztonsági integritási szinttel (SIL3); megfelel az EN 50178 és egyéb ipari szabványoknak veszélyes környezetekben a biztonság és teljesítmény tekintetében.
