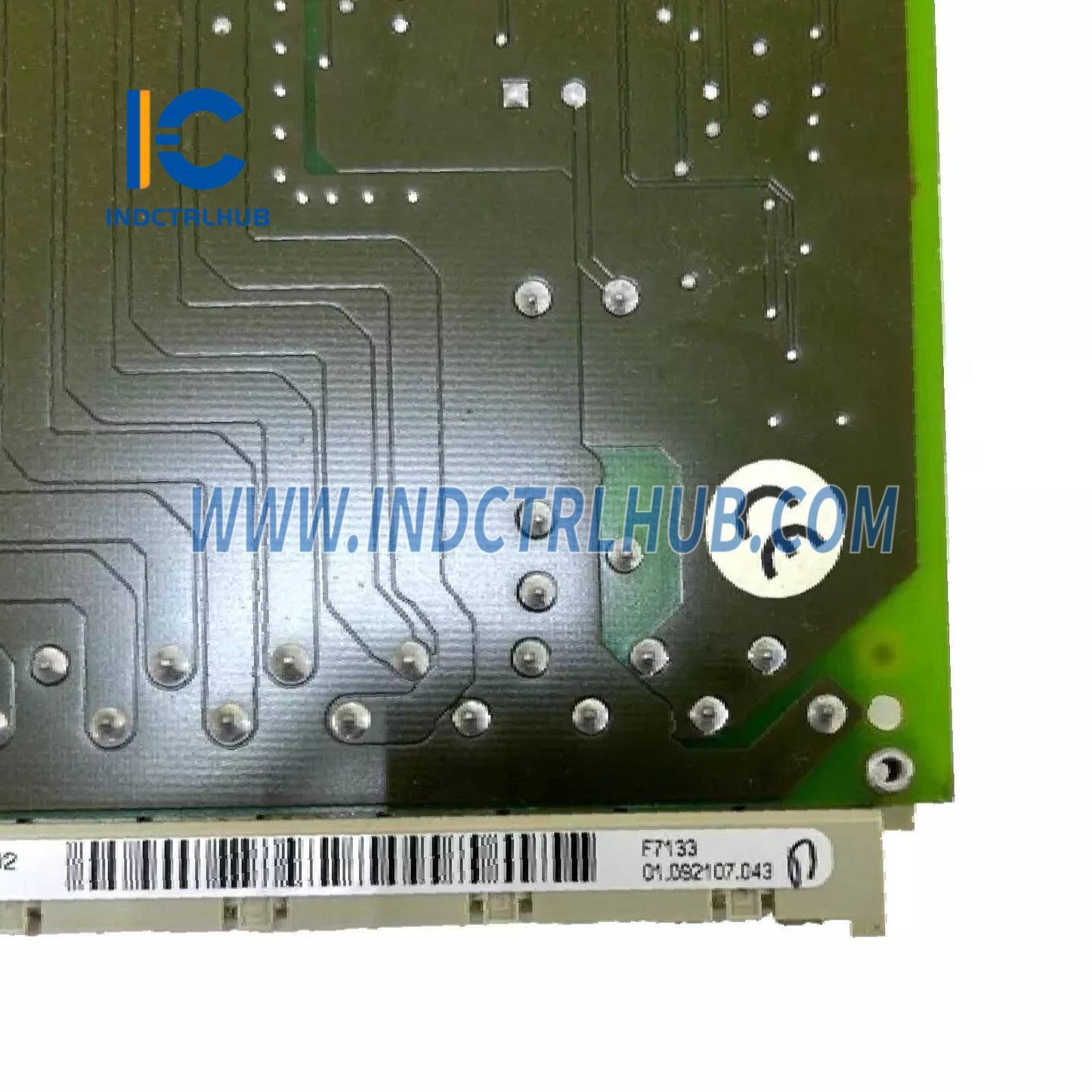

HIMA F7133_ 98 4713302 4-szeres teljesítményelosztó modul
HIMA F7133_ 98 4713302 4-szeres teljesítményelosztó modul
Manufacturer: HIMA
Product No.: F7133
Condition:1000 raktáron
Product Type: 4-Fold Power Distribution Module
Product Origin: Germany
Payment: T/T, Western Union
Weight: 1000g
Shipping port: Xiamen
Warranty: 12 months
- 0-24 órás támogatás
- 30 napos visszaküldés
- Gyors szállítás
___
Termék áttekintés
|
Mező |
Részletek |
|---|---|
|
Gyártó |
HIMA |
|
Modell/Típus szám |
F7133 (98 4713302) |
|
Modelltípus |
4-szeres tápelosztó modul biztosítékfigyeléssel és L_ elosztással |
|
Leírás |
Az F7133 modul az I/O modulok és érzékelő érintkezők tápellátásának elosztására szolgál. 4 egyénileg biztosítékos kimenettel rendelkezik, melyek felügyeleti funkcióval vannak ellátva. Minden biztosítékhoz tartozik egy állapotjelző LED, és logikai úton felügyelik a hibák észlelésére. Egy relékimenet jelzi az összes biztosíték állapotát. Az eszköz célja a tápellátás egyszerűsítése és biztonságossá tétele a HIMA biztonsági rendszerekben. |
_
_
___
Műszaki adatok
|
Műszaki adatok |
Részletek |
|---|---|
|
Tápbemenetek/kimenetek |
4 kimenet mini biztosítékokon keresztül (max 4 A, lassú kioldás) |
|
Tápellátás elosztás |
L+ / EL+ és L_ elosztva a csatlakoztatott I/O modulokhoz és érzékelőkhöz |
|
Első terminálok |
1., 2., 3., 4. és L_ tüskék |
|
Hátsó terminálok |
d6, d10, d14, d18 (24 V tápellátás az I/O foglalatokhoz) |
|
Relé kimenet (állapotfigyelés) |
d22/z24: zárt, ha minden biztosíték rendben van; nyit a biztosítékhiba esetén |
|
LED jelzők |
Egy biztosítékonként (be = egészséges; ki = nincs bekötve vagy hiba) |
|
Relé kapcsolási idő |
Kb. 100 ms |
|
Relé terhelhetősége |
30 V / 4 A (folyamatos terhelés) |
|
Biztosíték értékek |
Max 4 A (lassú kioldás) |
_
_
__
Elektromos jellemzők
|
Állapot |
Maradékvillamos feszültség |
Maradékáram |
|---|---|---|
|
Biztosíték kioldott |
0 V |
0 mA |
|
Hiányzó tápellátás |
Max. 3 V |
< 1 mA |
_
_
__
Fizikai & Teljesítmény
|
Attribútum |
Műszaki adatok |
|---|---|
|
Helyigény |
4 TE |
|
Energiafogyasztás |
24 V DC, 60 mA |
_
