Product Description

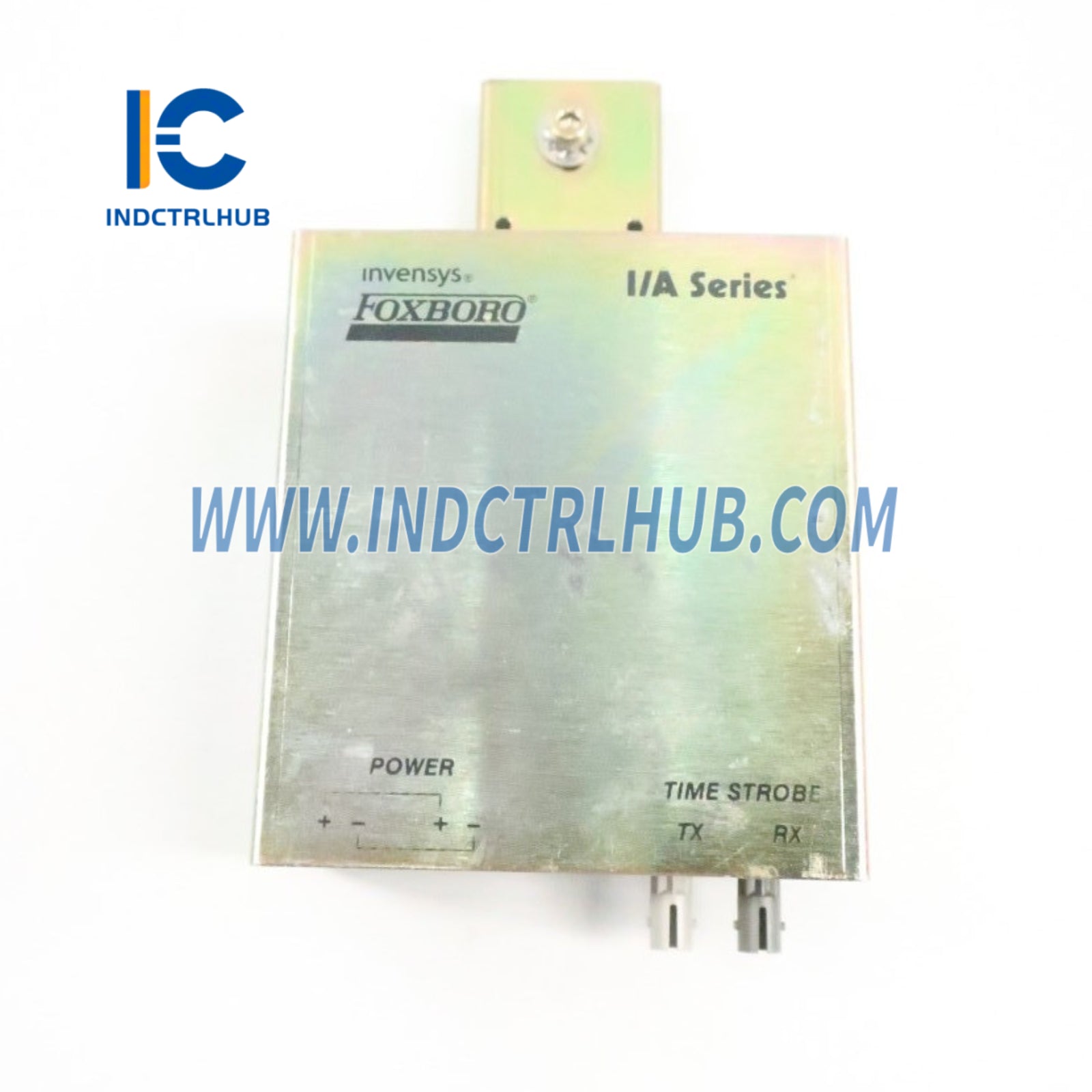

RH972KA termékparaméterek (Időszinkron impulzus átalakító)
📘 Termék áttekintés
| Mező | Részletek |
|---|---|
| Gyártó | Schneider Electric (Foxboro) |
| Cikkszám | RH972KA |
| Terméktípus | Időszinkron impulzus átalakító (TSC) Multi-Mode Fiber (MMF) bemenettel |
| Funkció | Az MTK állomás időszinkron impulzusát MMF-en keresztül nyolc RS-422 differenciális kimeneti jellé alakítja a vezérlőállomások számára |
| Rendszer kompatibilitás | EcoStruxure Foxboro DCS folyamatautomatizálási rendszer (FCP280, FCP270, FCM100Et, ZCP270) |
| Kapcsolódó PSS dokumentum | PSS 41H-4TIMESNC (Időszinkronizáló berendezés) |
⚙️ Műszaki specifikációk

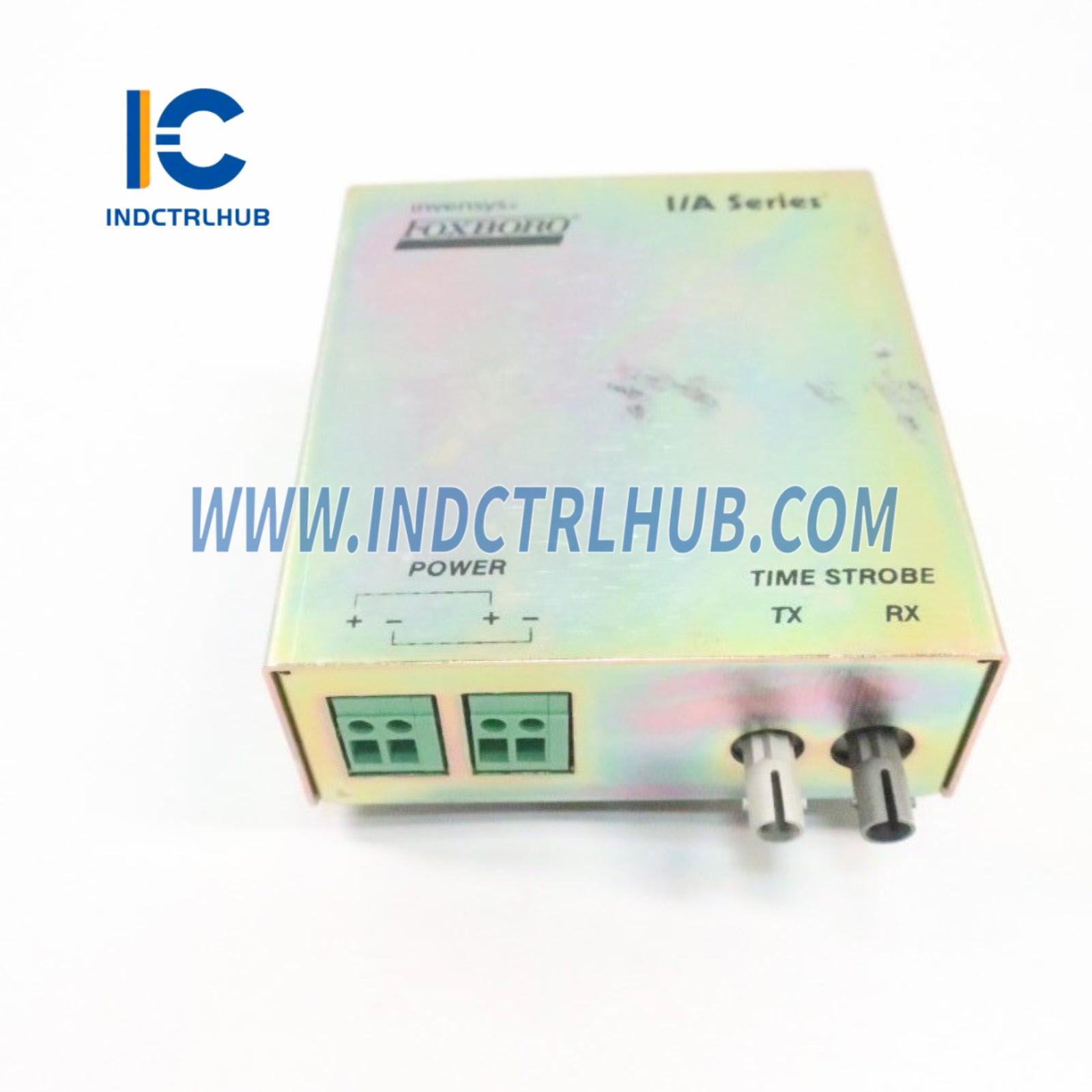

| Jellemző | Műszaki adatok |
|---|---|
| Bemenetek | Egy 62,5/125 mikronos, simplex többmódú optikai szál (MMF) bemenet az MTK modemről, MMF-kompatibilis időzítő stroboszkóp kiterjesztőről (RH100AM), vagy egy másik TSC-ről |
| Kimenetek | - Elektromos jel: RS-422 differenciális - Szám: 8 kimenet - Védelem: Segít megvédeni az ütőhullámoktól |
| Kimeneti portok | Egy 62,5/125 mikronos, simplex többmódú optikai szál (MMF) kimenet a következő MMF-kompatibilis TSC-hez vagy MMF-kompatibilis időzítő stroboszkóp kiterjesztőhöz |
| Terjedési késleltetés | - TSC: 1 µs/TSC - Optikai kábel: 5 µs/km |
| Kábelhosszok | - Bemeneti/kimeneti MMF kábel: 3 m-től 2 km-ig (10-től 6 562 lábig) szegmensenként; vevő által biztosított >50 m (160 láb) esetén - Réz kábel a vezérlőhöz/alaplapokhoz: 0,5 m-től 3 m-ig (1,6 lábtól 10 lábig) ugyanazon a burkolaton belül |
| Kábel típusok | - Optikai szál: 62,5/125 mikron MMF, simplex - Réz: Cat 5 STP kábel |
| Kábelcsatlakozók | - Optikai szál bemenet/kimenet: 2 ST típusú csatlakozó (1 bemenet, 1 kimenet) - Réz stroboszkóp kimenet: 8 RJ-45 csatlakozó |
| Szinkronizáció | - Szinkronizálja a TDR, TDA, SOE és FBM-eket 1–3 ms időeltérésen belül (konfigurációtól függően) - Megjegyzés: Az AC SOE pontoknál ~8–20 ms késleltetés van az 50/60 Hz hullámforma miatt; 1 ms szinkronizáláshoz DC bemeneteket használjon |
| Maximális TSC összeköttetések | Akár 50 TSC is megoszthatja a tápegység csatlakozásokat; további TSC-k kapcsolhatók kommunikáció céljából |
| Támogatott eszközök | Az időzítő stroboszkópok csatlakoznak az FCP280, FCP270, FCM100Et, ZCP270 eszközökhöz; a TDR/TDA és SOE FBM-ek időüzeneteket kapnak ezeken az eszközökön keresztül |
🔋 Tápellátási követelmények
| Jellemző | Műszaki adatok |
|---|---|
| Bemeneti feszültségtartomány | 21-től 42 V DC-ig |
| Bemeneti táp csatlakozóblokkok | 2 (1 a tápbemenethez, 1 a táp kimenethez a következő TSC-hez ugyanabban a burkolatban) |
| Energiafogyasztás | - 3,3 W 24 V DC-n, ha mind a 8 kimenet használatban van - 4,1 W 39 V DC-n, ha mind a 8 kimenet használatban van |
📏 Fizikai specifikációk
| Jellemző | Műszaki adatok |
|---|---|

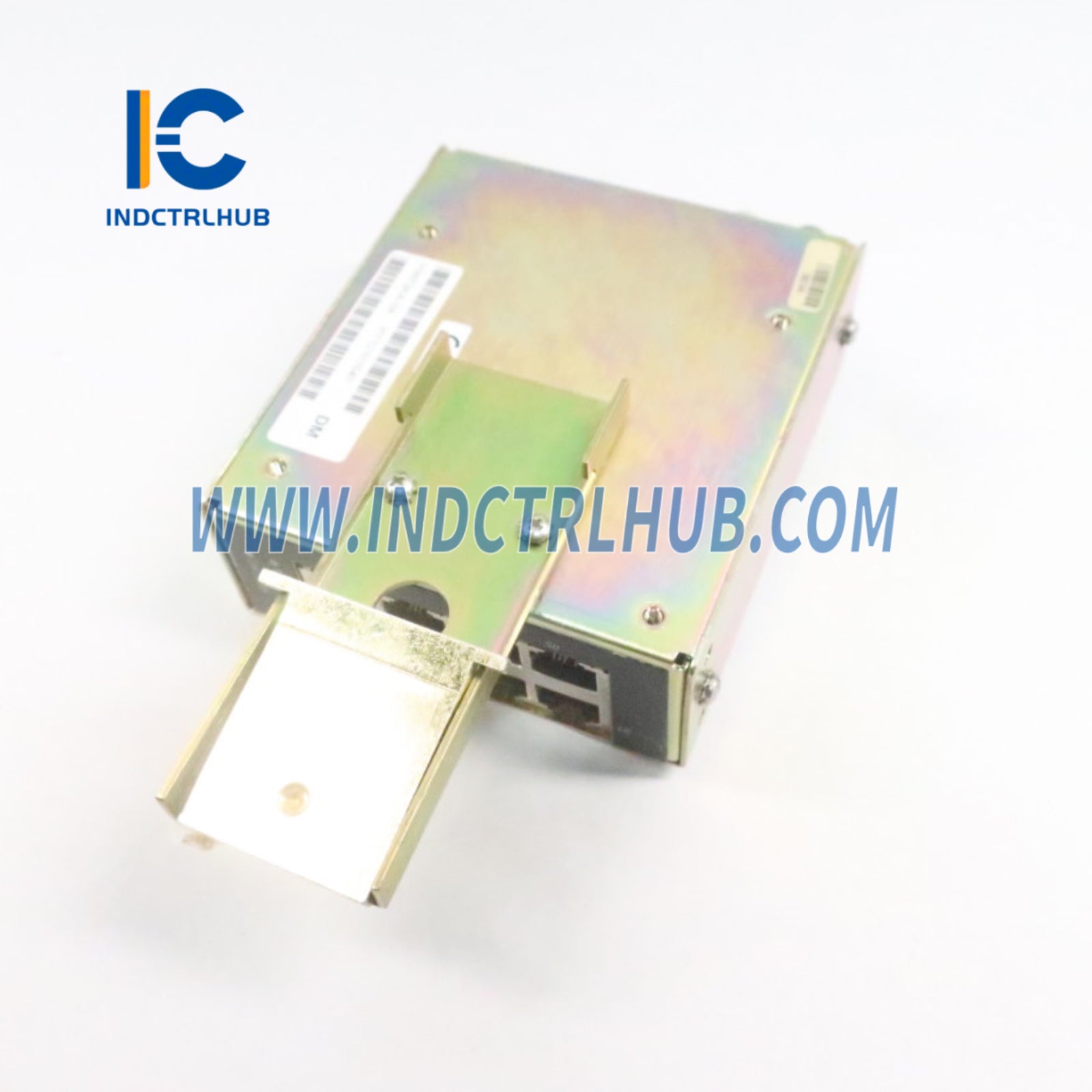

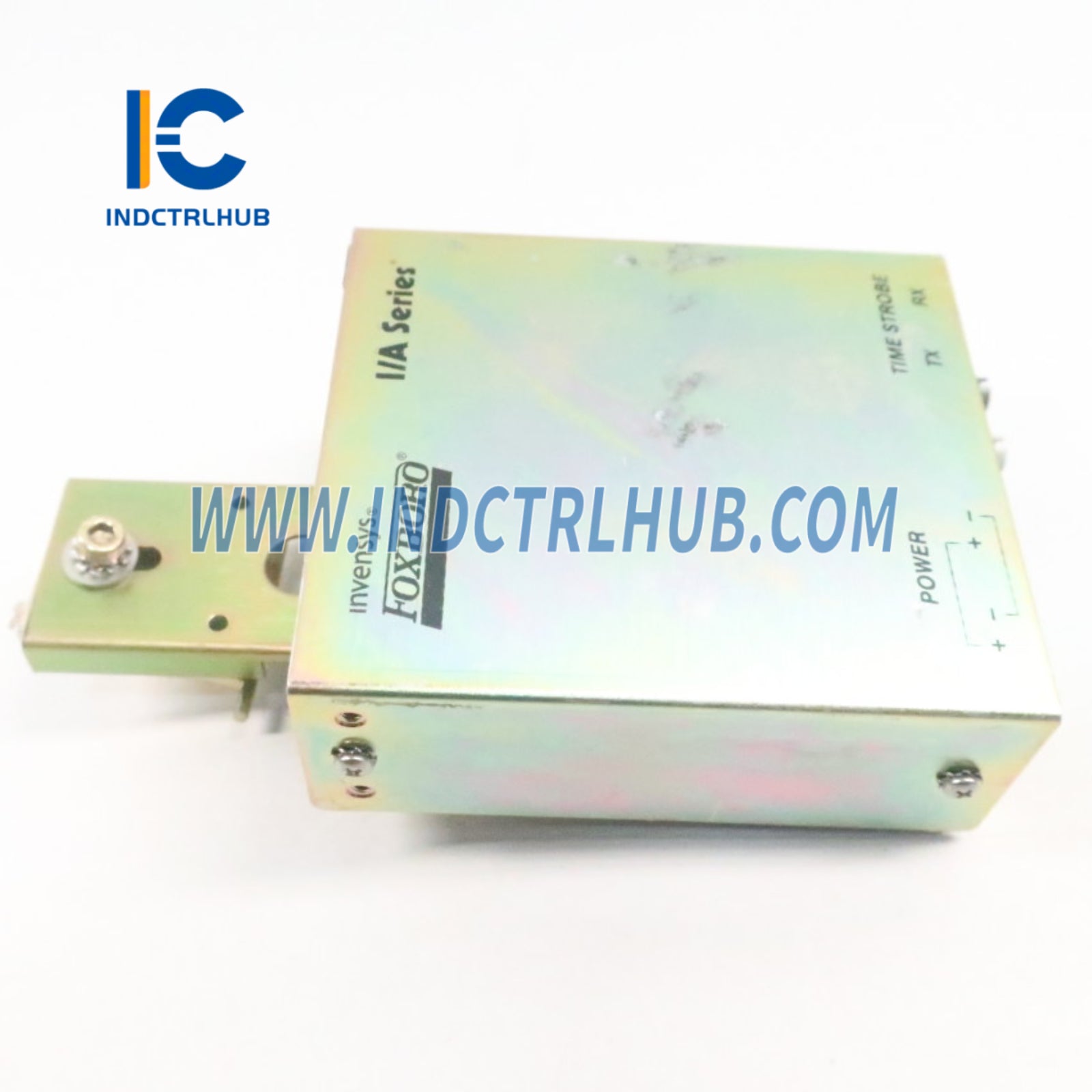

| Szerelés | - DIN sín: Támogatja a 32 mm (1,26 in) és 35 mm (1,38 in) típusokat - Rack: 19 hüvelykes rack speciálisan tervezett polcon |
| Méretek (névleges) | - Magasság: 38 mm (1,5 in) - Szélesség: 102 mm (4,0 in) - Mélység: 89 mm (3,5 in) |
| Súly (megközelítőleg) | 681 g (1,5 lb) |
| Jelzők | - Zöld: Bekapcsolva - Sárga: Kettős célú (állandó a kapcsolat jelzésére, villogó az időimpulzus jel kimenetére) |
| Kivitelezés | Masszív kialakítás burkolatra szereléshez, alkalmas vezérlőállomás környezetekhez |
🌡️ Környezeti műszaki adatok
| Paraméter | Működés | Tárolás |
|---|---|---|
| Hőmérséklet | 0-tól +60°C-ig (32-től +140°F-ig) | -40-től +70°C-ig (-40-től +158°F-ig) |
| Relatív páratartalom | 5-95% (nem kondenzáló) | 5-95% (nem kondenzáló) |
| Rezgés | 5,0 m/s² (0,5 g) 5 és 200 Hz között | 5,0 m/s² (0,5 g) 5 és 200 Hz között |
| Szennyeződés | G1 osztály (enyhe) az ISA S71.04 szerint | G1 osztály (enyhe) az ISA S71.04 szerint |
Megjegyzés: A környezeti határértékek javulhatnak a burkolat típusa szerint (lásd az alkalmazandó burkolati PSS-t, pl. PSS 41H-2GOV).
✅ Szabályozási megfelelőség
| Tanúsítvány típusa | Részletek |
|---|---|
| Elektromágneses kompatibilitás (EMC) | - Európai EMC irányelv 2014/30/EU - Megfelel az EN 61326-1:2013 A osztályú kibocsátási és ipari immunitási szinteknek |
| Termékbiztonság | - UL/UL-C tanúsítvánnyal rendelkező rendszerek rendes helyekre és I. osztály, A-D csoportok, 2. osztály, T4 burkolatokhoz, ha a megadott Foxboro DCS processzormodulokhoz csatlakoztatják (a B0400FA szerint) - Megfelel a NEC (NFPA No.70) és CEC (CSA C22.1) 2. osztályú követelményeinek - Európai Kisfeszültségű Irányelv 2014/35/EU - ATEX irányelv 2014/34/EU: DEMKO tanúsítvánnyal rendelkező Ex nA IIC T4 zóna 2 burkolatokhoz (a B0400FA szerint) |
| RoHS megfelelőség | Megfelel a RoHS irányelv 2011/65/EU előírásainak (RH előtagú alkatrészek) |
| California Prop 65 | Ólmot/ólomvegyületeket tartalmaz; figyelmeztetés szükséges a következő szerint www.p65warnings.ca.gov |
🔌 További Jellemzők
| Jellemző | Részletek |
|---|---|
| Telepítés | Vezérlőállomásokat tartalmazó burkolatokba szerelhető; támogatja a nem redundáns vagy redundáns időjel hálózatokat |
| Redundancia támogatás | Kompatibilis redundáns MTK rendszerekkel; eltávolítható/cserélhető anélkül, hogy a redundáns rendszer másik útvonalát befolyásolná |
| Burkolat alkalmassága | G1 osztályú enyhe környezetekhez tervezve; alkalmas vezérlőtermi vagy kültéri burkolatokhoz |
| Füzérkapcsolás | Az MMF kimenet lehetővé teszi további MMF-kompatibilis TSC-k vagy kiterjesztők csatlakoztatását az üzem egészére kiterjedő elosztáshoz |
📦 Megrendelési információk
| Mező | Részletek |
|---|---|
| Cikkszám | RH972KA (Időjel átalakító, MMF-kompatibilis) |
| Kapcsolódó alkatrészek | - MTK modem: RH972SB - Időjel kiterjesztő: RH100AM (MMF) - GPS antenna/vevő: K0204AX, K0204AY, K0204BB - Időjel generátor: K0204AZ - GPS optikai szigetelő: P0972VZ (opcionális) |
| Kapcsolódó PSS Dokumentumok | - PSS 41H-4TIMESNC (Időszinkronizációs berendezés) - PSS 41H-1TIME (Időszinkronizáció áttekintése) - B0700AQ (Időszinkronizációs felhasználói kézikönyv) - B0400FA (Standard és Compact 200 sorozat alrendszer felhasználói kézikönyv) |
