Product Description
Termékparaméterek RH924YA (FCP280 Field Control Processor) számára
📘 Termék áttekintés
| Mező | Részletek |
|---|---|
| Gyártó | Schneider Electric (Foxboro) |
| Cikkszám | RH924YA |
| Terméktípus | Field Control Processor 280 (FCP280) |
| Funkció | Végzi a szabályozási, logikai, időzítési és szekvenciális vezérlést, adatgyűjtést, riasztás felismerést és értesítést a csatlakoztatott Foxboro DCS Fieldbus modulokkal (FBM-ekkel) |
| Rendszer kompatibilitás | EcoStruxure Foxboro DCS folyamatautomatizálási rendszer (Control Core Services v9.0 vagy újabb szükséges) |
| Kapcsolódó PSS dokumentum | PSS 41H-1FCP280 (Field Control Processor 280) |
⚙️ Műszaki specifikációk
| Jellemző | Műszaki adatok |
|---|---|
| Processzor típusa | ARM System on a Chip (SOC) tárolt programokkal, nagysebességű kommunikációval |
| Memória | - 128 MB SDRAM - 128 MB flash memória - Hibafelismerés: ECC egyszálú hiba javítására és többszálú hiba felismerésére |
| Folyamat I/O kommunikáció | - Modul Fieldbus: HDLC - Átvitel sebessége: 2 Mbps a 200-as sorozatú FBM-ekhez, 268 Kbps a 100-as sorozatú FBM-ekhez |
| Folyamat I/O kapacitás | - 200-as sorozatú FBM-ek: Legfeljebb 32 bővített fieldbuszonként (4 fieldbus), összesen maximum 128 FBM, ha kizárólagosan használják - 100-as sorozatú FBM-ek: Maximum 128 összesen, maximum 64 PIO csatornánként/alaplemez portonként (csak szabványos alaplemezek) - Vegyes konfigurációk: Összesen legfeljebb 128 (pl. 64 100-as sorozat + 64 200-as sorozat); minden PIO csatorna kizárólag 2 Mbps vagy 268 Kbps sebességet támogat - Versenyképes migrációs modulok: Lásd az eszközspecifikus PSS dokumentumokat - Méretezés: Lásd B0700FY (FCP280 méretezési irányelvek) |
| Memória Kiosztás a Blokkokhoz | - 15,75 MB (Classic OLUG) - 19,75 MB (Enhanced OLUG, a flash újramappolás miatt) |
| Maximális Blokkszám | Összesen 8 000 (7 993 konfigurálható, 7 előre definiált); tartalmaz vezérlőblokkokat, ECB-ket, vegyületeket |
| Blokk Végrehajtások Másodpercenként | Maximum 16 000 blokk/másodperc |
| Minimális Blokk Feldolgozási Ciklus (BPC) | 50 ms |
| Szekvencia Blokk Méret | Maximum 32 kB blokkanként |
| IPC Kapcsolatok | - Összesen 231: 200 forráspont, 30 sink pont, 1 belső - Forrás: FCP280 200 célhelynek szolgáltat adatot - Sink: FCP280 30 forrásból kap adatot |
| OM Sink Listák | Maximum 75 (csoportos frissítések egy célhoz) |
| OM Szkenner Adatbázis | 28 000 pont (pl. 7 500 pont/s 100 ms BPC-nél, 18 000 500 ms-nél) |
| OM Sink Pontok | Maximum 11 250 (külső forrásból érkező pontok) |
| Konfigurálható blokk periódusok | 0,05, 0,1, 0,2, 0,5, 0,6, 1, 2, 5, 6, 10, 30 s; 1, 10, 60 perc |
| Blokk feldolgozási ciklus | 0,05, 0,1, 0,2, 0,5, 1,0 s (konfiguráció során választható) |
| Idő a hibabiztos modulok összekapcsolásához | <0,5 s |
| Belső diagnosztika | - Bekapcsoláskor önellenőrzés - Futásidejű ellenőrzések, őrkutya időzítő - Hibabiztos pár: szinkronizáció és üzenetösszehasonlító műveletek |
| Vezérlő funkciók | - Szabályozási, logikai, időzítési, szekvenciális vezérlés - Adatgyűjtés, riasztásészlelés/értesítés - Algoritmusok konfigurálható vezérlőblokkokban visszacsatolásra, kaszkádra, előrecsatolásra, nemlineáris és összetett vezérlési sémákra - Riasztásfejlesztések: Újrariasztás prioritásváltozáskor, időzített holttér, elnyomás - Támogatja a létra logikát, MDACT-et, DPIDA-t |
| Időszinkronizáció | - Választható UTC GPS műholdakról vagy belső szoftverből - FBM-ek szinkronizálása 1 ms-re - Támogatja az SOE-t (1 ms időbélyegzett diszkrét pontok), TDR/TDA-t (10 ms időbélyegzett analóg/digitális pontok) |
| Firmware frissítések | - On-Line Image Upgrade (OLUG) - Fejlesztett OLUG (EOLUG) frissítésekhez megszakítás nélkül |
| Önmagát kiszolgáló mód | Érvényes vezérlő adatbázissal rendelkező indítás flash memóriából, gazdagép munkaállomás nélkül |
| Támogatott eszközök | - 2 Mbps Fieldbus: Minden 200-as sorozatú FBM, FDSI modulok, ISCM, Siemens APACS+, Westinghouse WDPF, Fisher PROVOX, Honeywell TDC 2000 migrációs modulok - 268 Kbps Fieldbus: 100-as sorozatú FBM-ek, SPECTRUM, SPEC 200, SPEC 200 MICRO, SPEC 200 CCM (csak szabványos alaplemezek) - Megjegyzés: Foxboro gázkromatográf nem támogatott |
🔋 Tápellátási követelmények
| Jellemző | Műszaki adatok |
|---|---|
| Bemeneti feszültség | 24 V DC (redundáns) tipikus |
| Energiafogyasztás | - Egyetlen modul redundáns hálózati adapterekkel: max. 11 W - Hibamentes pár redundáns adapterekkel: max. 20 W |
📏 Fizikai specifikációk

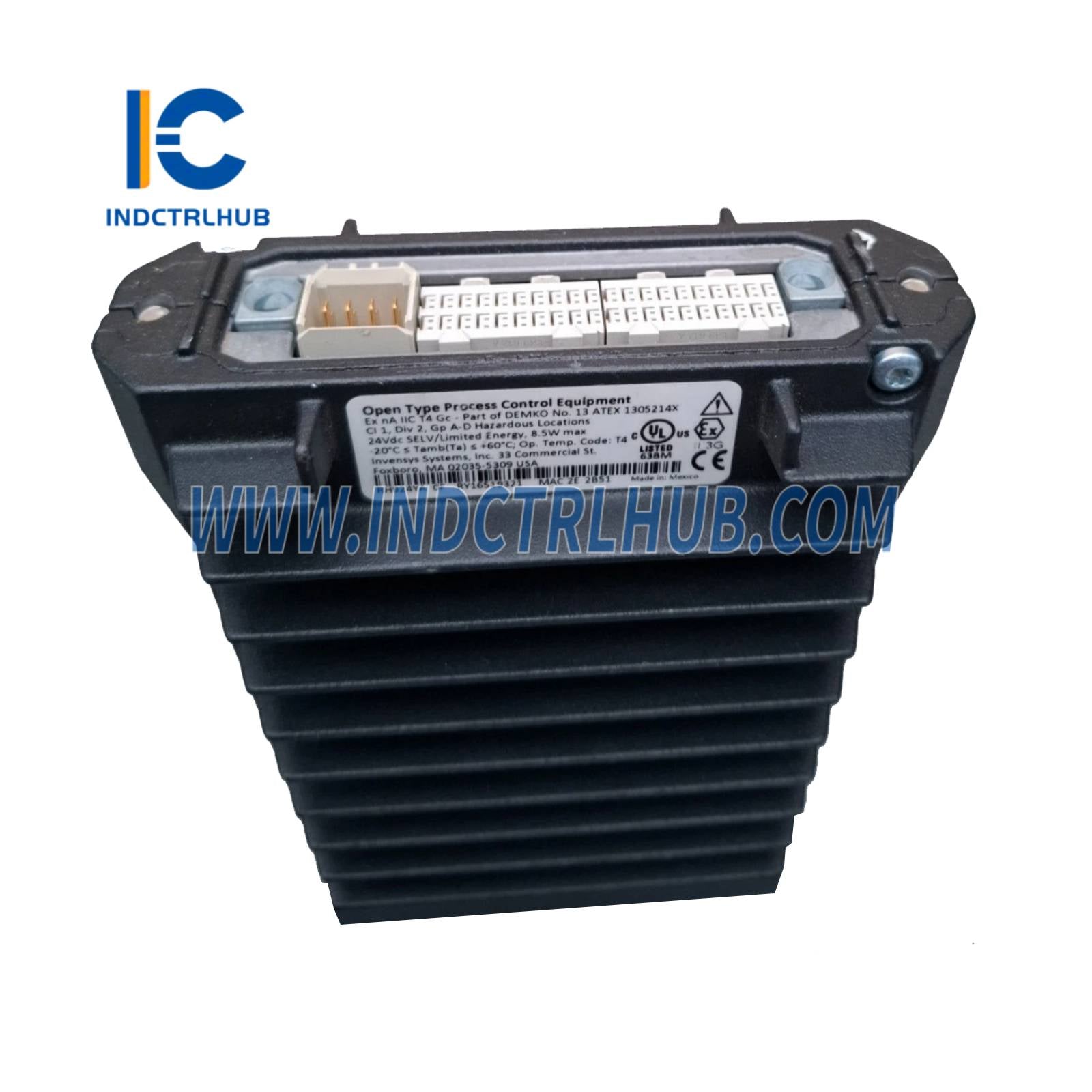

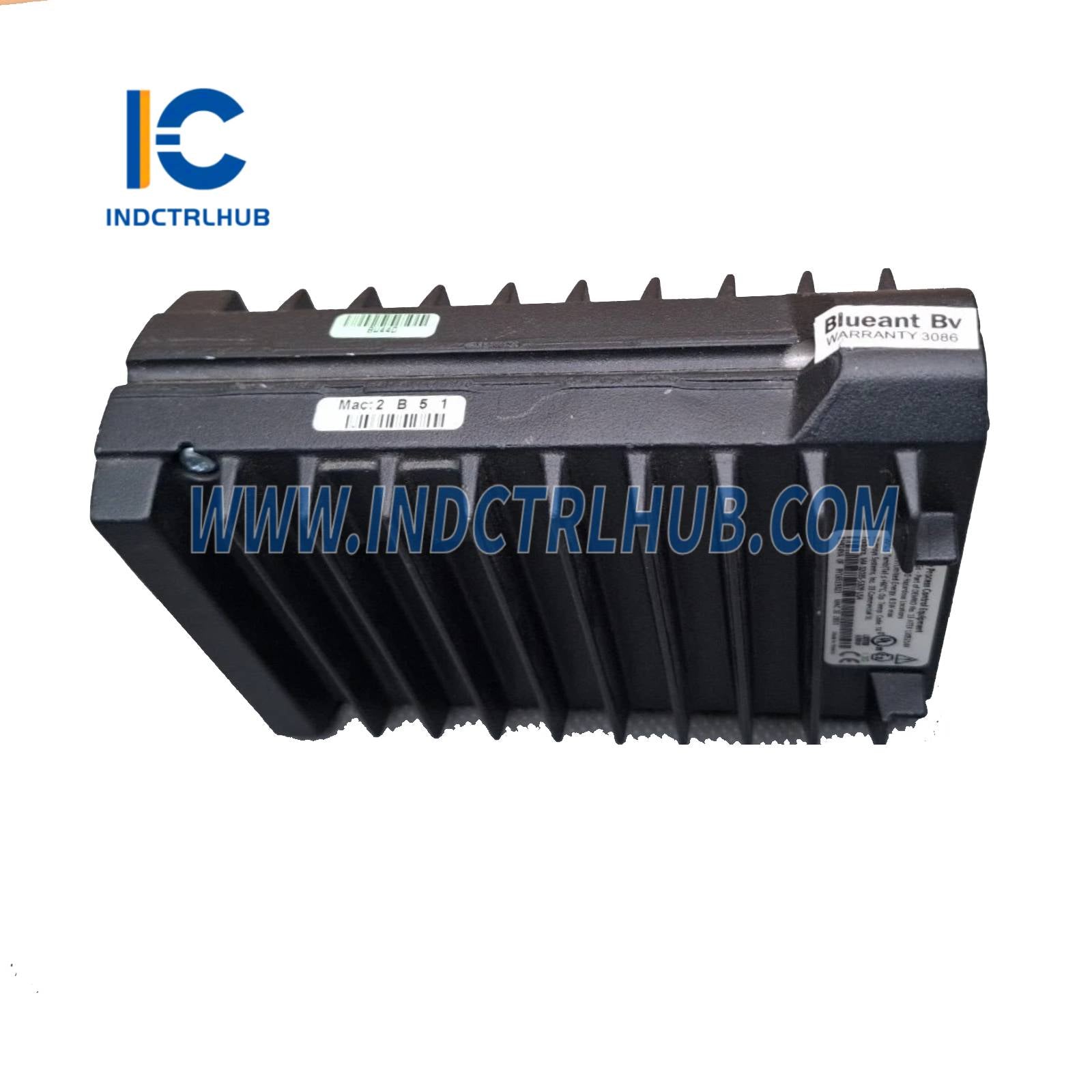

| Jellemző | Műszaki adatok |
|---|---|
| Konfiguráció | Egyetlen modul vagy hibamentes pár (két modul alaplemezen összekötő csatlakozóval) |
| Szerelés | - 2 pozíciós alaplemezek (RH924YL, RH924YF, RH100JX) vízszintes/függőleges DIN sínre vagy rackbe szereléshez (P0930AS készlet, nem kettős kábel alaplemezhez) - Hibamentes párok dedikált helyeket igényelnek |
| Méretek (Modul) | - Magasság: 105 mm (4,13 in), 116 mm (4,7 in) rögzítőfülekkel - Szélesség: 51,8 mm (2,04 in) - Mélység: 147 mm (5,79 in) |
| Súly | Maximális súly egyetlen modul esetén: 0,8 kg (1,76 lb) |
| Kivitelezés | Masszív, öntött alumínium ház, nem szellőztetett, CE tanúsítvánnyal rendelkező mezőburkolatokhoz |
| Alaplemezek | - Standard vízszintes: RH924YL - Standard függőleges: RH924YF - Dupla kábel: RH100JX (nagyobb méretek: 150 mm M x 247 mm Sz x 31,5 mm M) |
| Alaplemez mérete | - Standard: 120 mm M x 216 mm Sz x 27,1 mm M (4,72 in x 8,5 in x 1,07 in) - Dupla kábel: 150 mm M x 247 mm Sz x 31,5 mm M (5,90 in x 9,72 in x 1,24 in) |
| Alaplemez tömege | ~0,45 kg (1,0 lb) modulok nélkül |
| Alaplemez anyaga | PC és ABS, UL94 V0 gyulladási osztály, fekete szín |
| Kábelezés (Hálózat) | - Optika: Multimód 62,5/125 μm, LC az MT-RJ-hez, max 2 km (6,560 ft) - Réz: Cat 5, RJ-45, max 100 m (328 ft) |
| Kábelezés (2 Mbps Fieldbus) | - FCM2F-ek nélkül: max 60 m (198 ft) fieldbus-onként - FCM2F-ekkel: 60 m szegmensenként, legfeljebb 4 pár - FBI200-nal: 305 m (1,000 ft) az FBI200-ig + 60 m az utolsó alaplemezig |
| Kábelezés (268 Kbps Fieldbus) | - FBI200-on keresztül 200-as sorozathoz: max 60 m - FBI200-on keresztül 100-as sorozathoz: max 1,830 m (6,000 ft) - Közvetlenül 100-as sorozathoz: 60 m (vegyes konfigurációk) vagy 1 km (3,200 láb) (csak 268 Kbps) - Kábel: twinaxiális, árnyékolt |

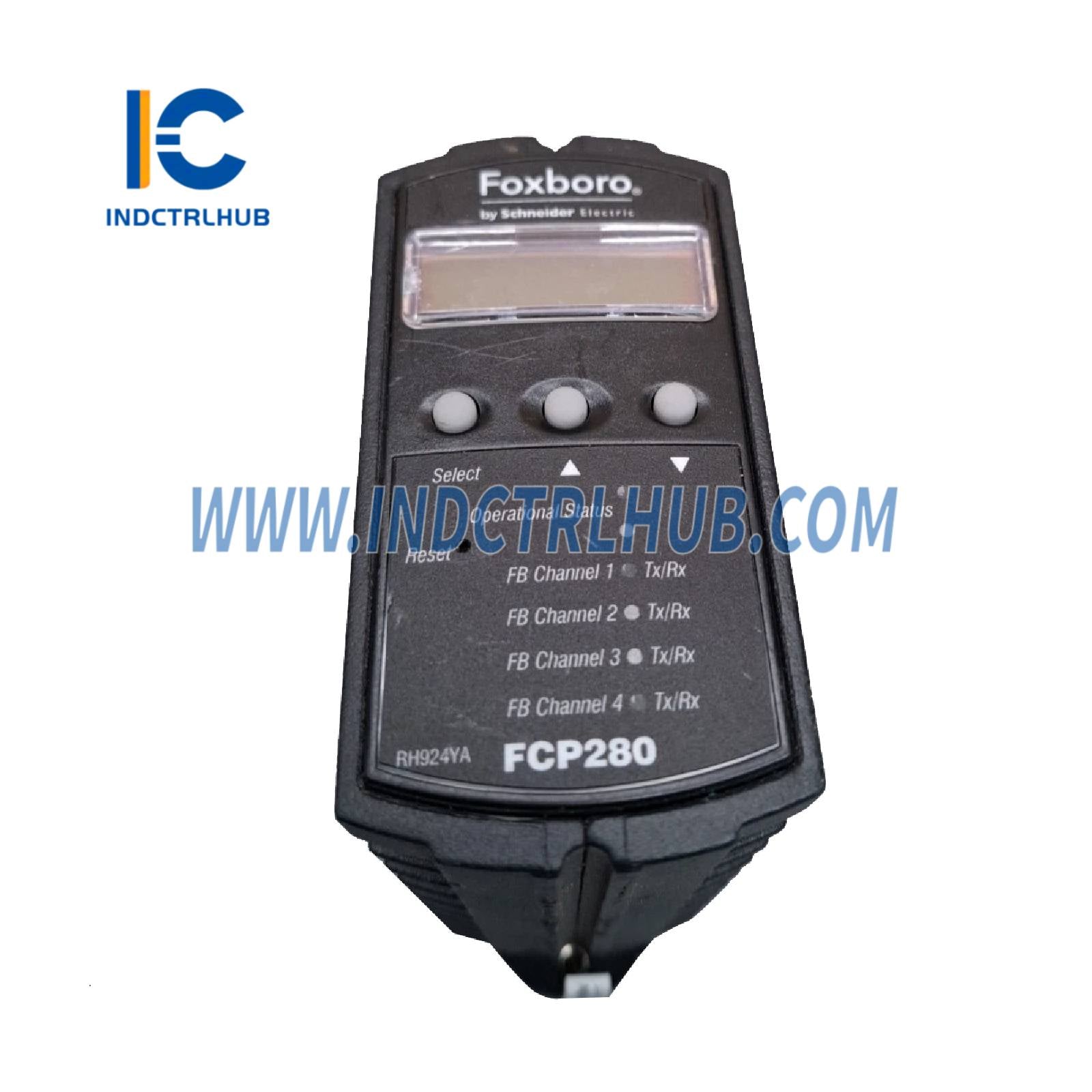

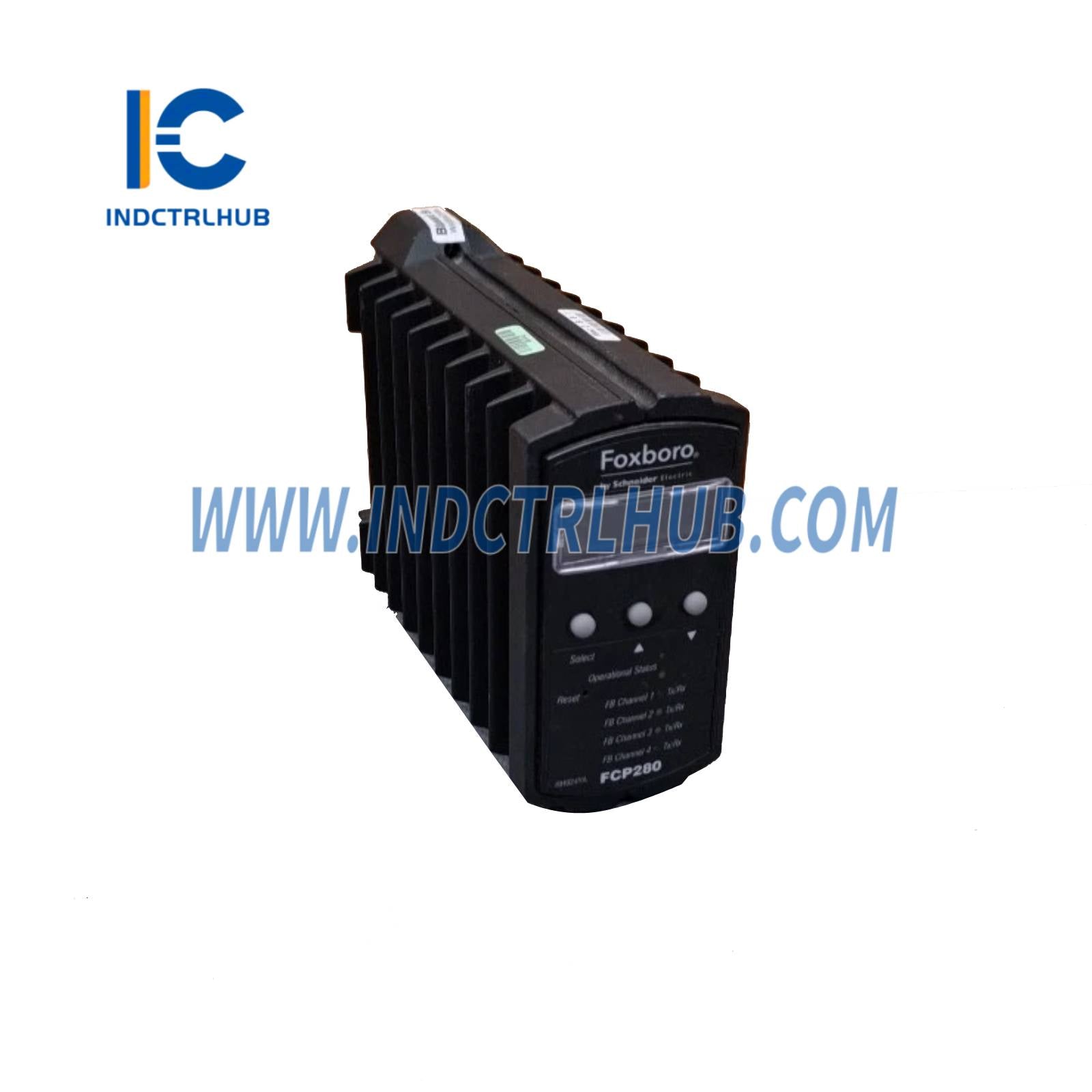

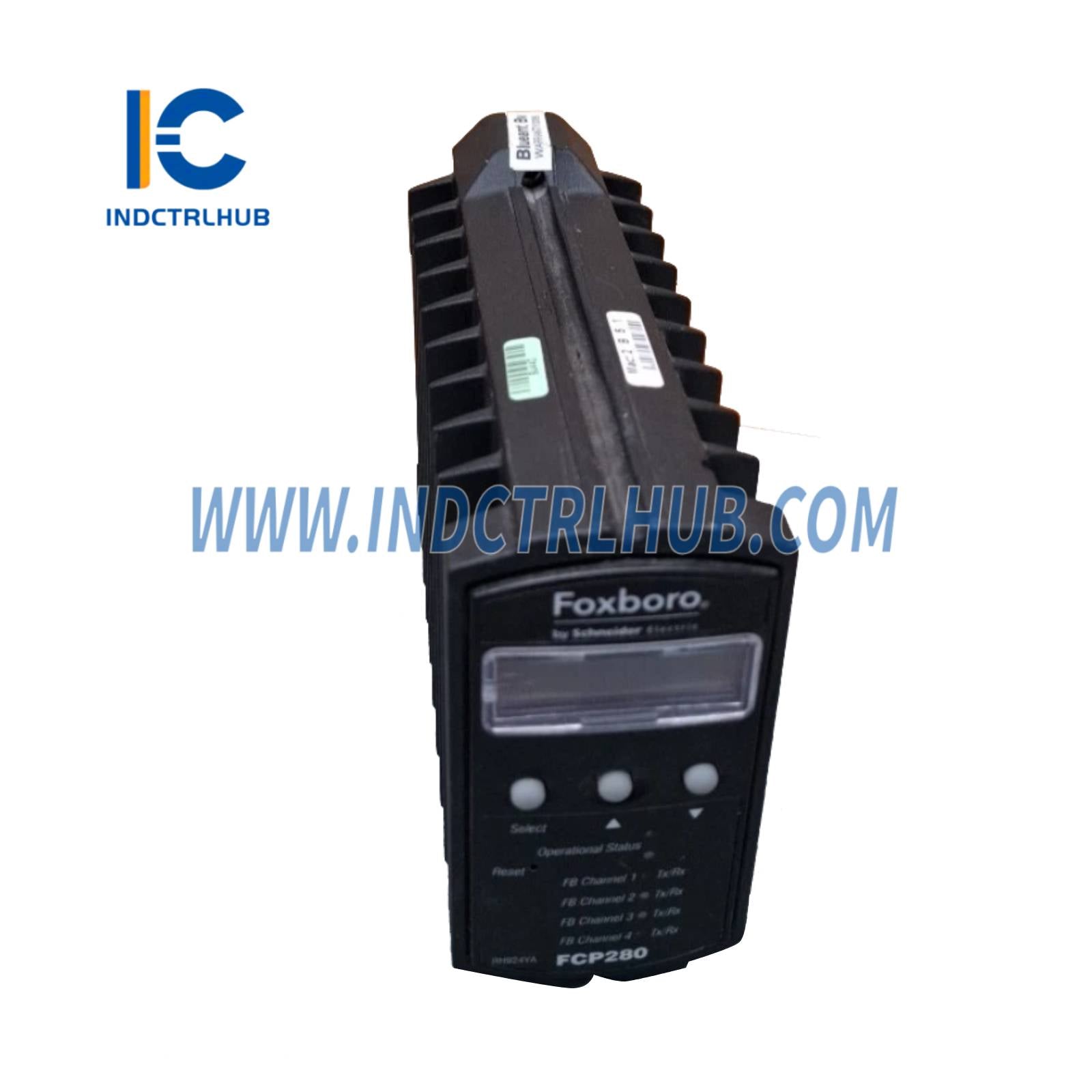

| Kijelző | LCD kijelzőn megjelenik a letterbug, szerep (Elsődleges/Szinkron/Egyedi), cikkszám, hardver verzió, gyártási dátum, OS verzió, hálózati állapot |
| LED jelzők | - Modul: működési állapot, fieldbus A/B kommunikáció (4 csatorna) - Hálózati adapterek: tápegység állapota, vezérlőhálózat A/B, FCP280 kommunikáció |
🌡️ Környezeti műszaki adatok
| Paraméter | Működés | Tárolás |
|---|---|---|
| Hőmérséklet | -20-tól +60°C-ig (-4-től +140°F-ig) (függőleges DIN sín ajánlott a hűtéshez) | -40-től +70°C-ig (-40-től +158°F-ig) |
| Relatív páratartalom | 5-95% (nem kondenzáló) | 5-95% (nem kondenzáló) |
| Tengerszint feletti magasság | -300-tól +3 000 m-ig (-1 000-től +10 000 lábig) | -300-tól +12 000 m-ig (-1 000-től +40 000 lábig) |
| Szennyeződés | G3 osztály (Kíméletlen) az ISA S71.04 szerint; konform bevonat; 10 éves expozíció az EIA 364-65A, III. osztály szerint | |
| Rezgés | 0,5 g (5-től 500 Hz-ig) | Nem elérhető |
Megjegyzés: A környezeti határértékeket a burkolat típusa javíthatja (lásd PSS 41H-2GOV).
✅ Szabályozási megfelelőség
| Tanúsítvány típusa | Részletek |
|---|---|
| Elektromágneses kompatibilitás (EMC) | - Európai EMC irányelv 2014/30/EU - Megfelel az EN 61326-1 A osztályú kibocsátási és ipari immunitási szinteknek |
| Termékbiztonság | - UL/UL-C listázott I. osztály, A-D csoportok, 2. osztály, T4 burkolat alapú rendszerekhez (a B0400FA szerint); megfelel a 2. osztálynak NEC (NFPA No.70), CEC (CSA C22.1) szerint - Európai Kisfeszültségű Irányelv 2014/35/EU, ATEX Irányelv 2014/34/EU: ATEX (DEMKO) Ex nA IIC T4 Gc a 2. zónás burkolatokhoz (a B0400FA szerint) - ABS típusengedélyezett, Bureau Veritas Marine tanúsítvány (EC31) |
| IECEx Tanúsítás | IECEx Tanúsítvány |
| Biztonsági Tanúsítványok | - Wurldtech Achilles Tanúsítvány 1. szint - ISASecure Tanúsítvány, EDSA 1. szint |
| California Prop 65 | Ólmot/ólomvegyületeket tartalmaz; figyelmeztetés szükséges a következő szerint www.p65warnings.ca.gov |
🔌 További Jellemzők
| Jellemző | Részletek |
|---|---|
| Hibatűrés | - Szabadalmaztatott kétmodulos működés; a modulok párhuzamosan dolgozzák fel az adatokat, bitről bitre összehasonlítják az üzeneteket - Öndiagnosztika hibákat észlel; a nem érintett modul átveszi az irányítást megszakítás nélkül |
| Hálózati adapterek | - Optikai (RH924WA): max 2 km - Réz (RH924UQ): max 100 m - Két adapter szükséges a hibamentes páros működéshez |
| Alaplemez támogatás | - Szabványos: RH924YL (vízszintes), RH924YF (függőleges) - Dupla kábel: RH100JX (külön A/B kábeleket támogat, dedikált időzítő portokkal) |
| Elosztók/terminátorok | - Fieldbus terminátor: P0916RB - Terminátor/elosztó: RH924ZJ, RH928CY - Időzítő terminátor: RH924ZQ (csak szabványos alaplemezekhez) - Fieldbus elosztó: RH928CV (268 Kbps fieldbus) |
| Frissítési kompatibilitás | - Helyettesíti az FCP270, ZCP270, CP60 modelleket; importálja a CP270 adatbázist - FBI200 szükséges a 100-as sorozatú FBM-ekhez a távolság növeléséhez vagy régebbi CP-k cseréjéhez |
| Burkolat alkalmassága | G3 osztályú zord környezetek; CE tanúsítvánnyal rendelkezik terepi szereléshez EMI szekrények nélkül |
📦 Megrendelési információk
| Mező | Részletek |
|---|---|
| Cikkszám | RH924YA (FCP280 modul) |
| Kapcsolódó alkatrészek | - Alaplemezek: RH924YL, RH924YF, RH100JX - Adapterek: RH924WA, RH924UQ - Elosztók: RH928CV, RH924ZJ, RH928CY, RH924ZQ - Terminátor: P0916RB |
| Kapcsolódó PSS Dokumentumok | - PSS 41H-1FCP280 (FCP280) - PSS 41H-2SBASPLT (Alaplemezek) - PSS 41H-2FBI200 (FBI200) - PSS 41H-7NWEQUIP (Vezérlőhálózat) - PSS 41H-2CERTS (Tanúsítványok) - B0700FW (FCP280 Felhasználói Kézikönyv) - B0700FY (Méretirányelvek) - B0400FA (Alrendszer felhasználói kézikönyv) |
