Product Description

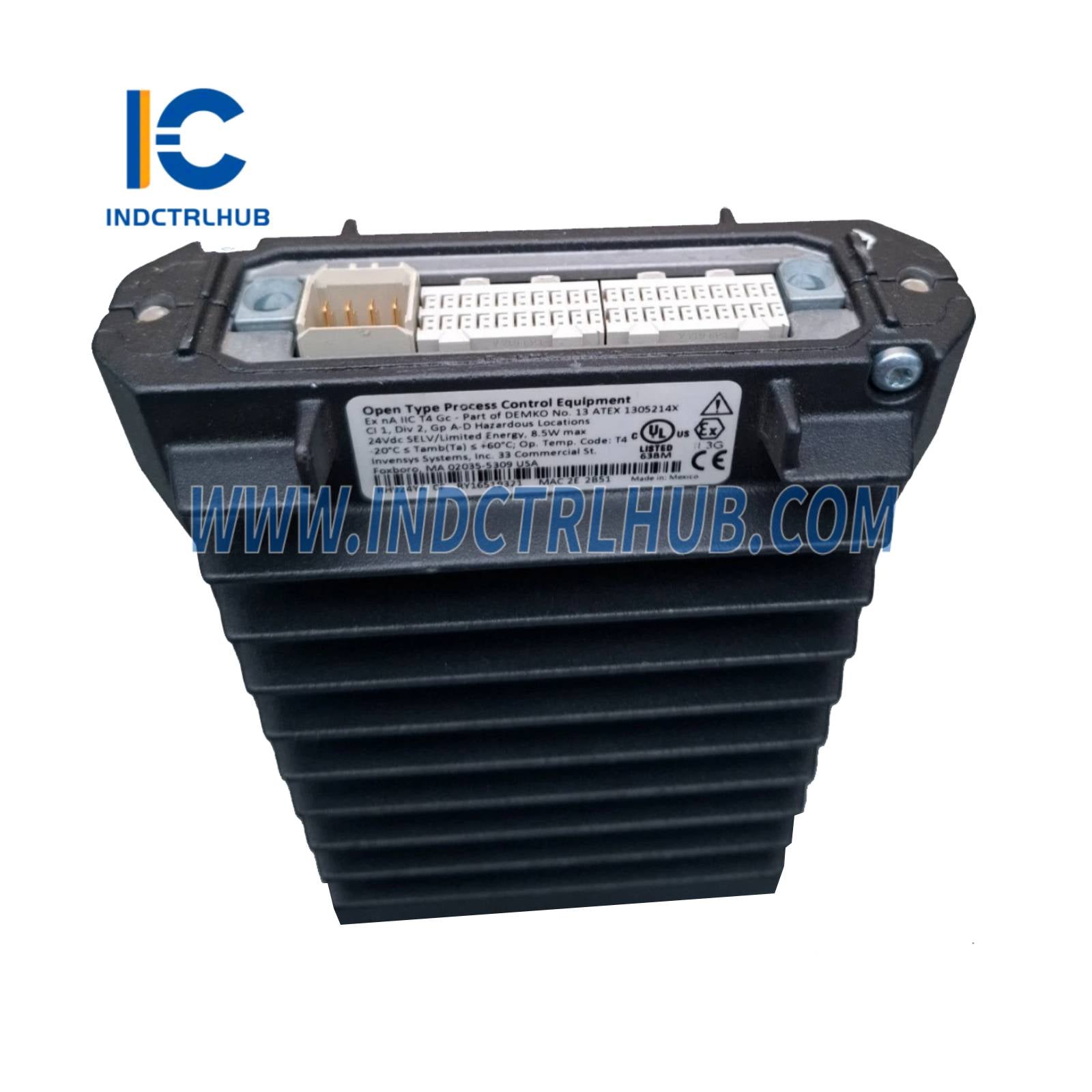

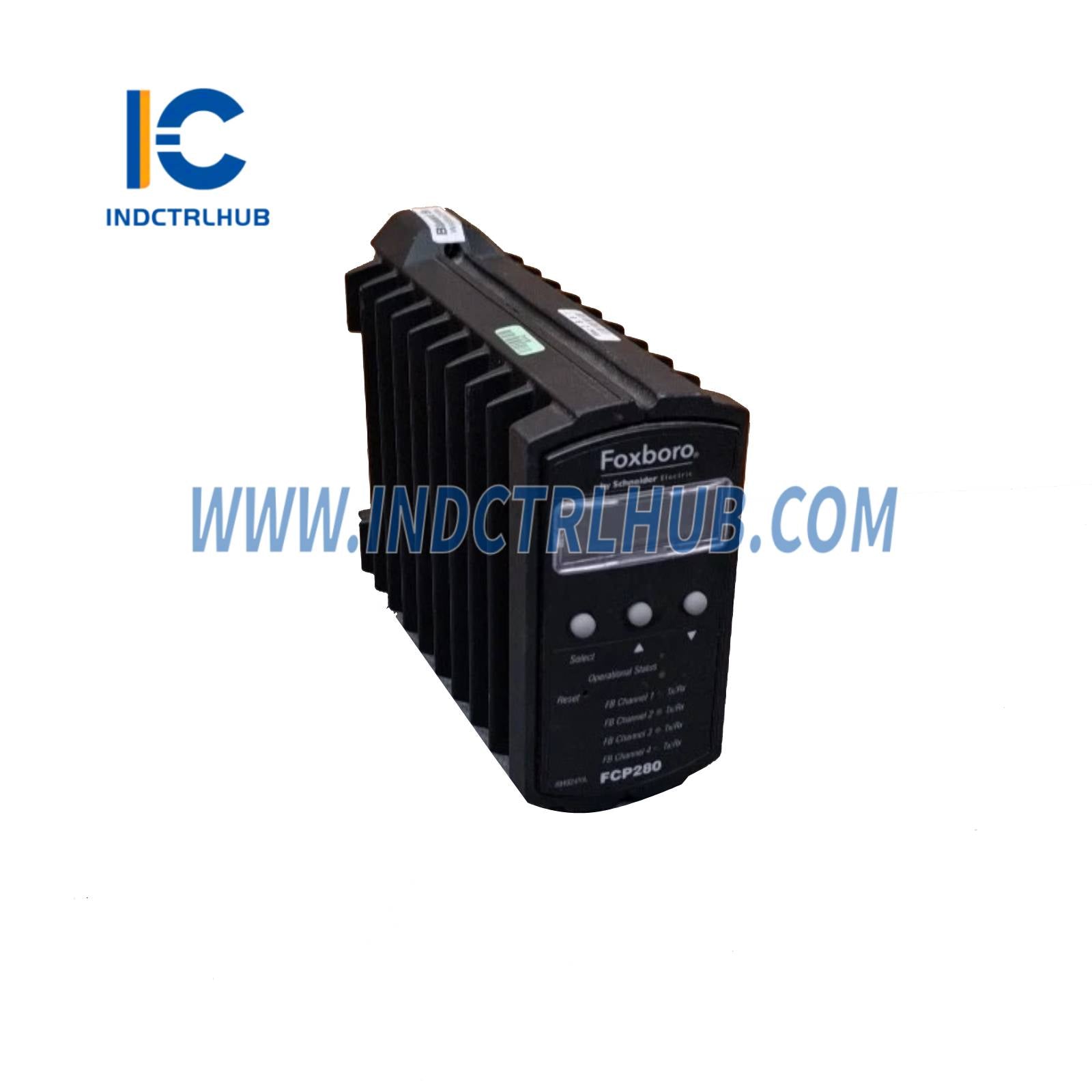

📘 Termék áttekintés
|
Mező |
Részletek |
|---|---|
|
Gyártó |
Schneider Electric (Foxboro) |
|
Cikkszám |
RH924YA |
|
Terméktípus |
Field Control Processor 280 (FCP280) |
|
Funkció |
Végrehajtja a szabályozási, logikai, időzítési, szekvenciális vezérlést, riasztáskezelést és adatgyűjtést FBM-ekkel |
|
Rendszer kompatibilitás |
EcoStruxure Foxboro DCS (Control Core Services v9.0 vagy újabb szükséges) |
|
Kapcsolódó dokumentum |
PSS 41H-1FCP280 |
⚙️ Műszaki specifikációk
|
Jellemző |
Műszaki adatok |
|---|---|
|
Processzor típusa |
ARM System on Chip (SOC) nagysebességű kommunikációval |
|
Memória |
128 MB SDRAM, 128 MB Flash, ECC hibajavításhoz |
|
Folyamat I/O kommunikáció |
HDLC, 2 Mbps a 200-as sorozatú FBM-ekhez, 268 Kbps az 100-as sorozatú FBM-ekhez |
|
Folyamat I/O kapacitás |
Összesen legfeljebb 128 FBM vegyes konfigurációkban |
|
Memória kiosztás (blokkok) |
15,75 MB (Classic OLUG), 19,75 MB (Enhanced OLUG) |
|
Maximális blokk szám |
Összesen 8 000 (7 993 konfigurálható) |
|
Blokk végrehajtások másodpercenként |
16 000 maximum |
|
Minimális blokk feldolgozási ciklus |
50 ms |
|
Szekvencia blokk mérete |
32 kB maximum |
|
IPC kapcsolatok |
Összesen 231: 200 forrás, 30 sink, 1 belső |
|
OM Sink listák |
75 maximum |
|
OM szkenner adatbázis |
28 000 pont |
|
OM Sink pontok |
11 250 maximum |
|
Blokk periódusok (konfigurálható) |
0,05-től 60 percig |
|
Blokk feldolgozási ciklus |
0,05-től 1,0 másodpercig |
|
FT modulok összekapcsolásának ideje |
< 0,5 másodperc |
|
Belső diagnosztika |
Bekapcsolási ellenőrzés, futásidejű ellenőrzés, hibamentes szinkron |
|
Vezérlő funkciók |
Fejlett vezérlés, riasztások, MDACT, DPIDA, létra logikai támogatás |
|
Időszinkronizáció |
GPS (UTC), 1 ms szinkron, SOE/TDR/TDA |
|
Firmware frissítés |
OLUG, továbbfejlesztett OLUG (folyamatmegszakítás nélkül) |
|
Önmagát kiszolgáló mód |
Flashről indul host munkaállomás nélkül |
|
Támogatott eszközök |
200/100 sorozatú FBM-ek, FDSI, ISCM és migrációs modulok |
🔋 Tápellátási követelmények
|
Jellemző |
Műszaki adatok |
|---|---|
|
Bemeneti feszültség |
24 V DC (redundáns) |
|
Energiafogyasztás |
11 W (egyedi), 20 W (hibamentes páros) |
📏 Fizikai specifikációk
|
Jellemző |
Műszaki adatok |
|---|---|
|
Konfiguráció |
Egyedi vagy hibamentes páros |
|
Szerelés |
Vízszintes/függőleges DIN sín vagy állvány (RH924YL/YF vagy RH100JX) |
|
Méretek (Modul) |
105 mm M x 51,8 mm Sz x 147 mm Mé (116 mm M fülekkel) |
|
Súly |
Max. 0,8 kg |
|
Kivitelezés |
Masszív, öntött alumínium, CE tanúsítvánnyal |
|
Alaplemezek |
RH924YL (vízszintes), RH924YF (függőleges), RH100JX (kettős kábel) |
|
Alaplemez mérete |
Standard: 120 x 216 x 27,1 mm; Dupla: 150 x 247 x 31,5 mm |
|
Alaplemez anyaga |
PC + ABS, UL94 V0 |
|
Hálózati kábelezés |
Optikai szál (max. 2 km), réz (max. 100 m), Cat 5/RJ-45, LC az MT-RJ-hez |
|
Fieldbus kábelezés |
Akár 1 830 m (268 Kbps), 60 m-től 305 m-ig (2 Mbps, ismétlőkkel) |
|

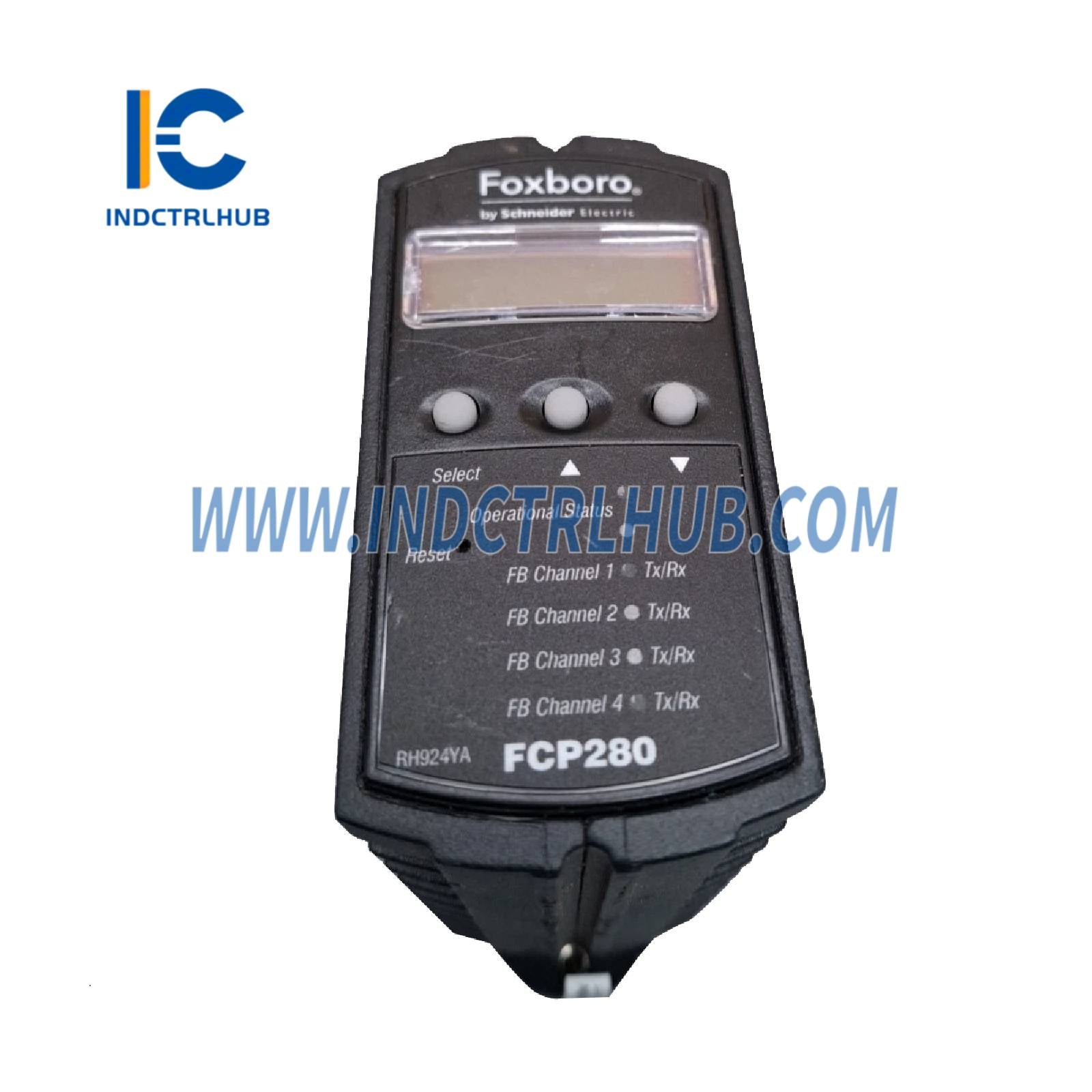

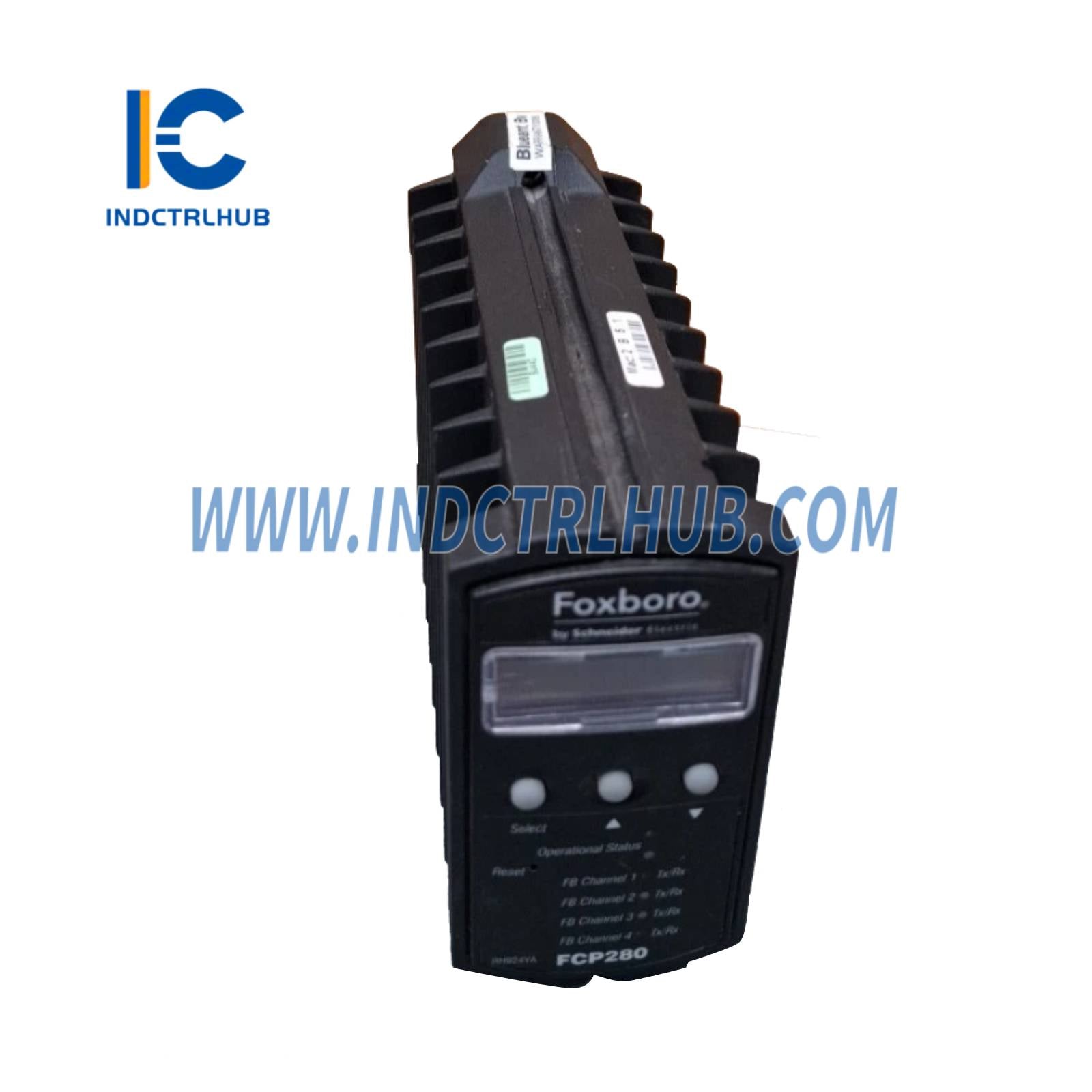

Kijelző |
LCD, amely mutatja az állapotot, szerepet, cikkszámot, HW revíziót, dátumot, OS-t, hálózati állapotot |
|
LED jelzők |
Modul és hálózati állapot, fieldbus kommunikáció |
🌡️ Környezeti műszaki adatok
|
Paraméter |
Működés |
Tárolás |
|---|---|---|
|
Hőmérséklet |
-20-tól +60°C-ig |
-40-től +70°C-ig |
|
Páratartalom |
5-95% (nem kondenzáló) |
5-95% (nem kondenzáló) |
|
Tengerszint feletti magasság |
-300-tól +3 000 m-ig |
-300-tól +12 000 m-ig |
|
Szennyeződés |
G3 osztály (Kíméletlen) az ISA S71.04 szerint |
Ugyanaz, mint a működési |
|
Rezgés |
0,5 g (5-től 500 Hz-ig) |
Nem elérhető |
✅ Szabályozási megfelelőség
|
Tanúsítvány típusa |
Részletek |
|---|---|
|
EMC |
EN 61326-1, 2014/30/EU (Ipari immunitás, A osztályú kibocsátás) |
|
Termékbiztonság |
UL, CSA, ATEX (2. zóna), NEC, IEC |
|
Tengeri engedélyek |
ABS típusengedélyezett, Bureau Veritas |
|
IECEx |
Tanúsított |
|
Biztonság |
Achilles 1. szint, ISASecure EDSA 1. szint |
|
California Prop 65 |
Ólmot/ólomvegyületeket tartalmaz; figyelmeztetés szükséges |
