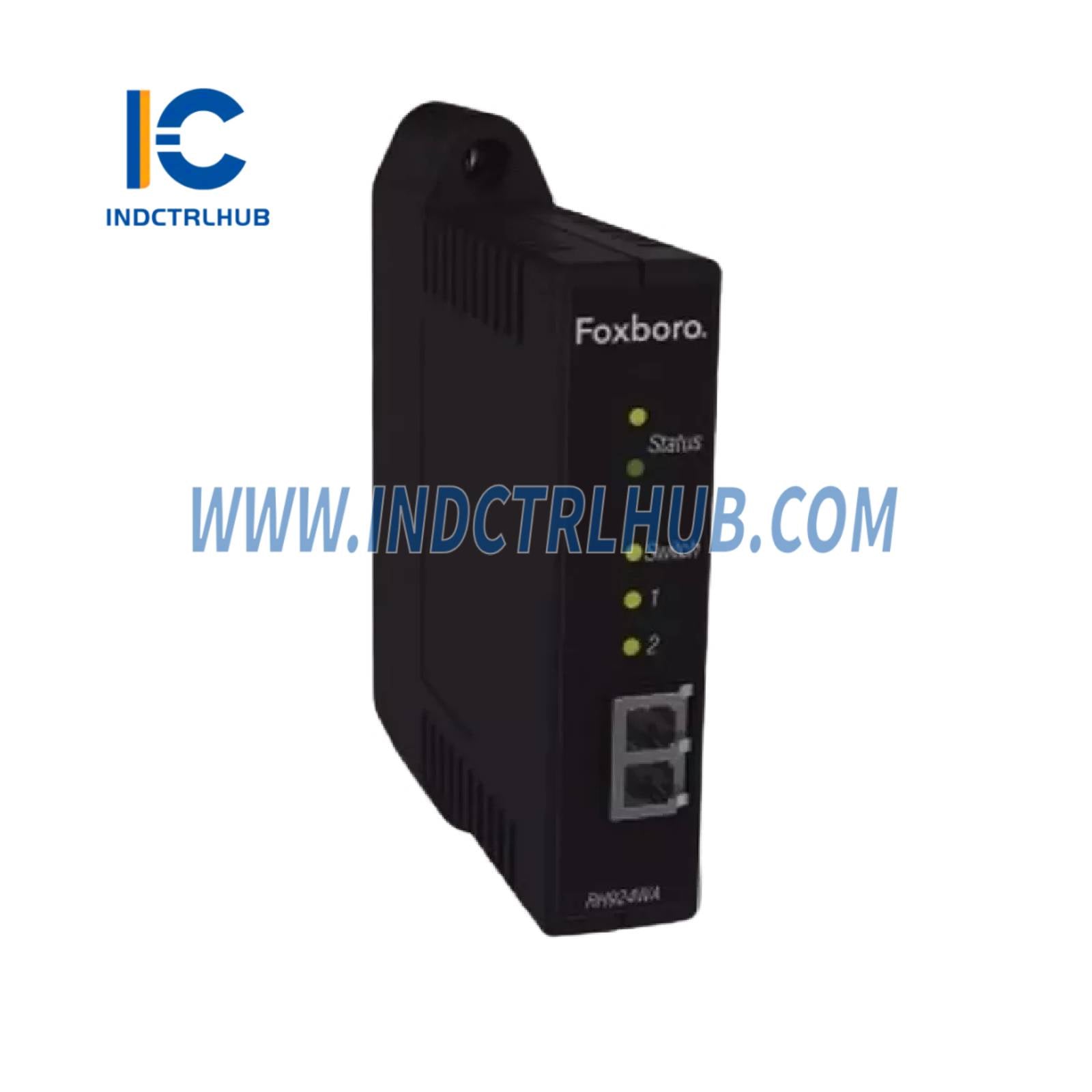

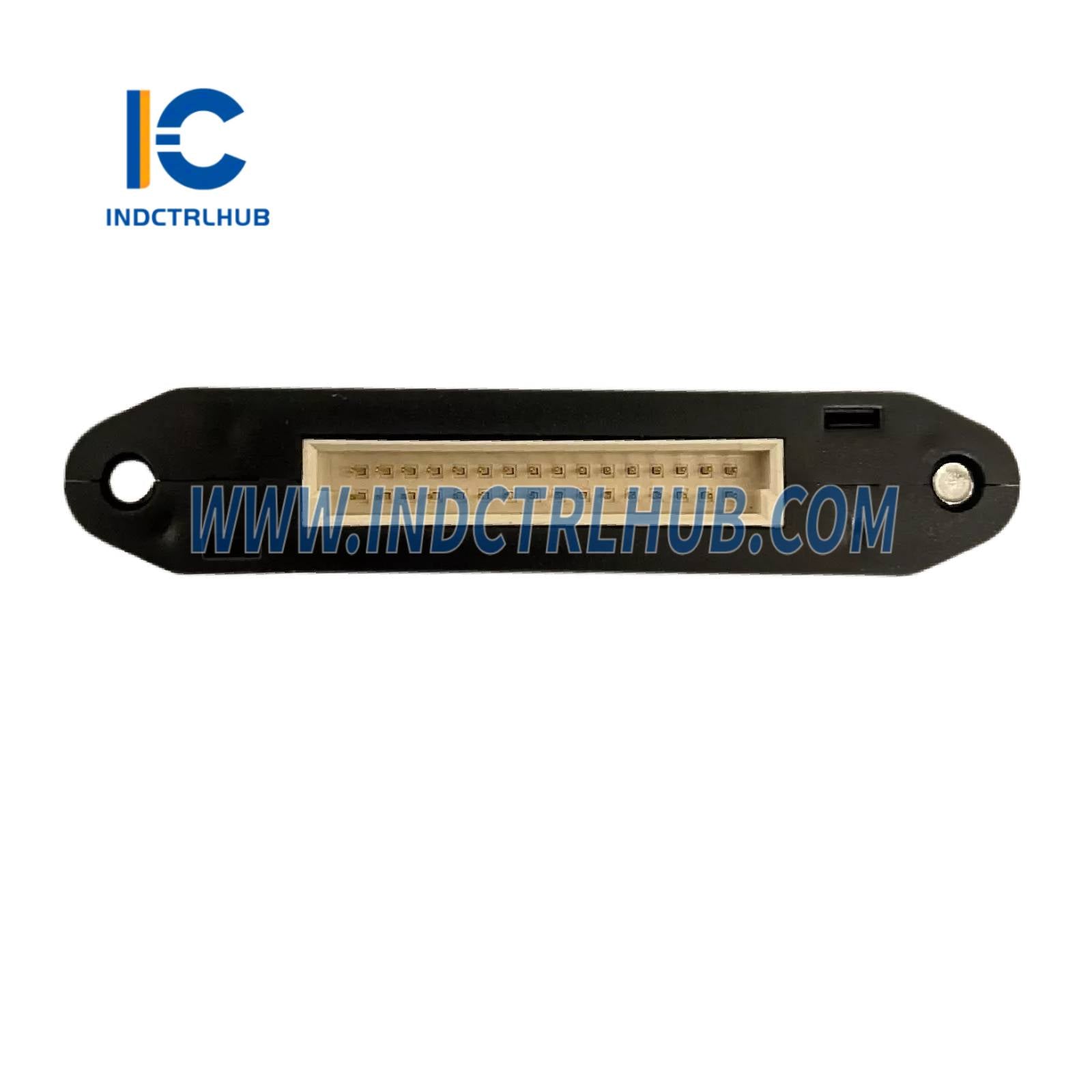

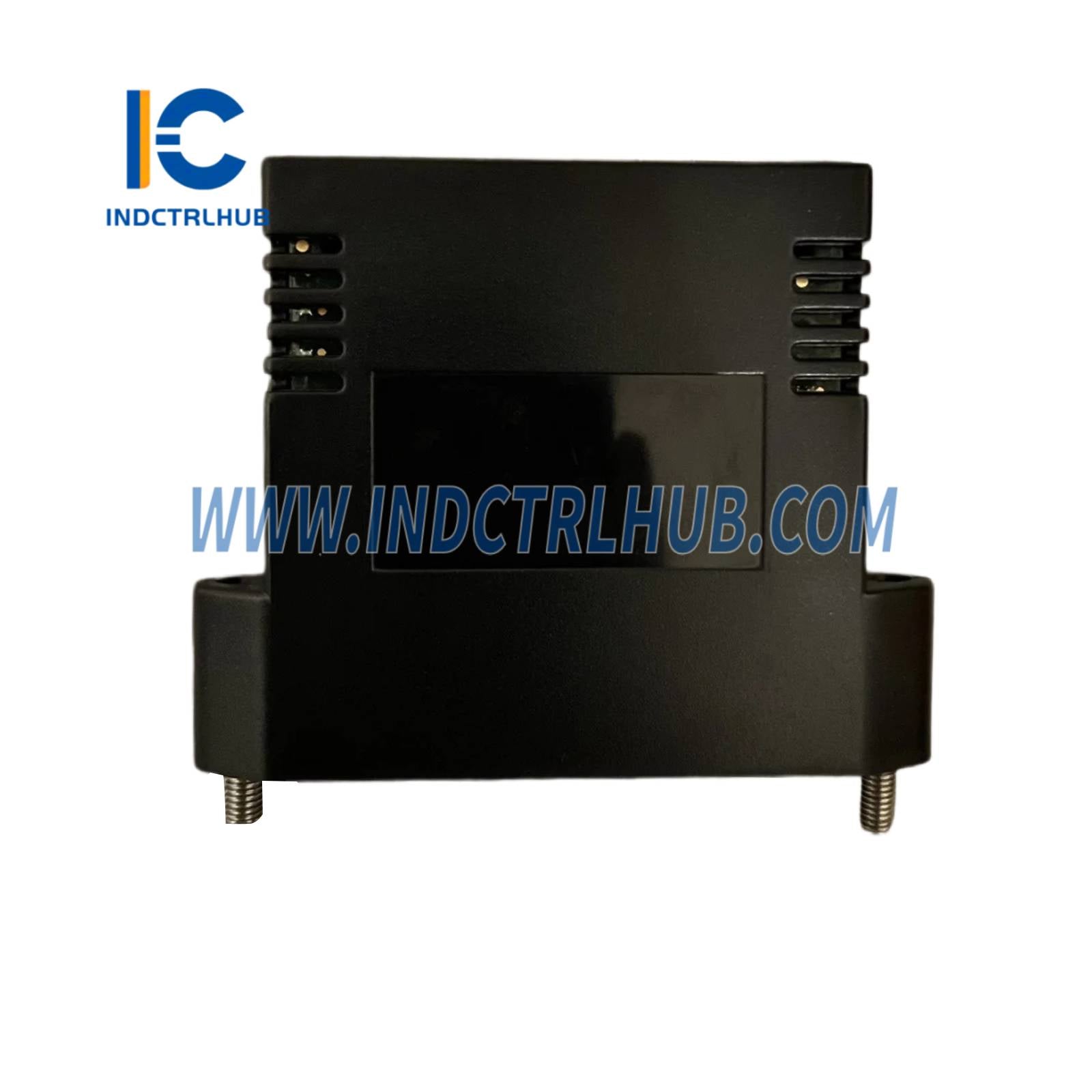

Termékparaméterek a RH924WA-hoz (Optikai adapter)
📘 Termék áttekintés
| Mező | Részletek |
|---|---|
| Gyártó | Schneider Electric (Foxboro) |
| Cikkszám | RH924WA |
| Terméktípus | Optikai adapter az FCP280-hoz |
| Funkció | Csatlakoztatja az FCP280-at a Foxboro DCS vezérlőhálózathoz 100 Mbps Ethernet optikai kábeleken keresztül |
| Rendszer kompatibilitás | EcoStruxure Foxboro DCS folyamatautomatizálási rendszer (FCP280) |
| Kapcsolódó PSS dokumentum | PSS 41H-1FCP280 (Field Control Processor 280) |
⚙️ Műszaki specifikációk
| Jellemző | Műszaki adatok |
|---|---|
| Hálózati kapcsolat | Csatlakoztatja az FCP280-at az Ethernet kapcsolóhoz a Foxboro DCS vezérlőhálózatban |
| Kommunikáció típusa | 100 Mbps Ethernet, optikai szál alapú |
| Kábelezés | - Kábel anyaga: Multimódusú optikai szál (MMF) 62,5/125 μm plenum - Csatlakozók: Két kerámia típusú LC csatlakozó (hálózati adapter vége), MT-RJ csatlakozó (kapcsoló vége) - Kábelhosszok: Akár 50 m (164 láb) (Schneider Electric által szállított); felhasználó által szállított >50 m esetén, max 2 km (6,560 láb) a kapcsolótól az FCP280-ig |
| Szerep a hálózatban | - Áthalad a bejövő forgalmon bármelyik két Ethernet kapcsoló felől mindkét FCP280 modulhoz (hibaátvitelre képes párban) - Átengedi a kimenő forgalmat az elsődleges FCP280 modulról bármelyik kapcsolóra |
| Tápegység | Az FCP280 alaplapról kapja az áramot (külön tápcsatlakozás nem szükséges) |

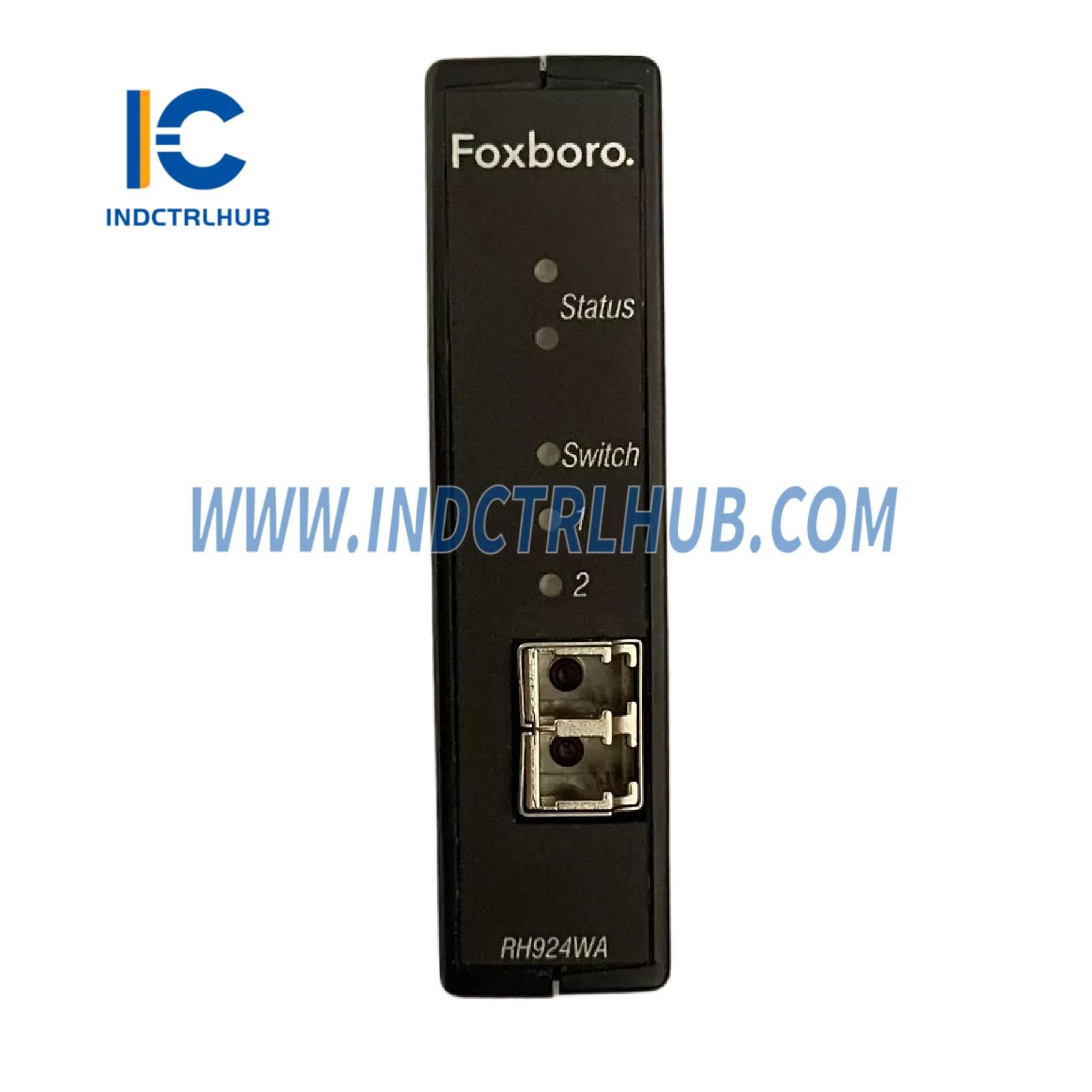

| Vizuális jelzők | Az adapter LED-jei jelzik: - Belső és külső tápegység állapotjelzése - Kommunikációs tevékenység a Control Network A és B kapcsolatokhoz, valamint az FCP280-hoz |
🔋 Tápellátási követelmények
| Jellemző | Műszaki adatok |
|---|---|
| Áramforrás | Az FCP280 alaplap biztosítja (tipikusan 24 V DC) |
| Energiafogyasztás | Az FCP280 modul fogyasztásában benne foglaltatva: - Egyetlen modul redundáns adapterekkel: max 11 W - Hibamentes párosítás redundáns adapterekkel: max 20 W |
📏 Fizikai specifikációk
| Jellemző | Műszaki adatok |
|---|---|
| Szerelés | Az FCP280 alaplapra (RH924YL, RH924YF vagy RH100JX) szerelhető, dedikált helyeken a hálózati adapterek számára |
| Kivitelezés | Masszív, öntött alumínium ház, nem szellőző mezőburkolatokhoz tervezve |
| Méretek | Nem kifejezetten megadva csak az adapterre; belefér az alaplap méreteibe: - Szabványos alaplap: 120 mm M x 216 mm Sz x 27,1 mm Mé (4,72 in x 8,5 in x 1,07 in) - Dupla kábelű alaplap: 150 mm M x 247 mm Sz x 31,5 mm Mé (5,90 in x 9,72 in x 1,24 in) |
| Súly | Nincs kifejezetten megadva; az alaplap tömegében benne van (~0,45 kg / 1,0 lb modulok nélkül) |
| Kompatibilitás | Kompatibilis a szabványos (RH924YL, RH924YF) és a dupla kábelű (RH100JX) FCP280 alaplapokkal |
🌡️ Környezeti műszaki adatok
| Paraméter | Működés | Tárolás |
|---|---|---|
| Hőmérséklet | -20-tól +60°C-ig (-4-től +140°F-ig) | -40-től +70°C-ig (-40-től +158°F-ig) |
| Relatív páratartalom | 5-95% (nem kondenzáló) | 5-95% (nem kondenzáló) |
| Tengerszint feletti magasság | -300-tól +3 000 m-ig (-1 000-től +10 000 lábig) | -300-tól +12 000 m-ig (-1 000-től +40 000 lábig) |
| Szennyeződés | G3 osztály (Kíméletlen) az ISA S71.04 szerint; konform bevonat; nincs hatás 10 éves szimulált expozíció után az EIA 364-65A, III. osztály szerint | |
| Rezgés | 0,5 g (5-től 500 Hz-ig) | Nem elérhető |
Megjegyzés: A környezeti határértékeket a burkolat típusa is befolyásolhatja (lásd az adott burkolat PSS-ét, pl. PSS 41H-2GOV).
✅ Szabályozási megfelelőség
| Tanúsítvány típusa | Részletek |
|---|---|
| Elektromágneses kompatibilitás (EMC) | - Európai EMC irányelv 2014/30/EU - Megfelel az EN 61326-1 A osztályú kibocsátási és ipari immunitási szinteknek |

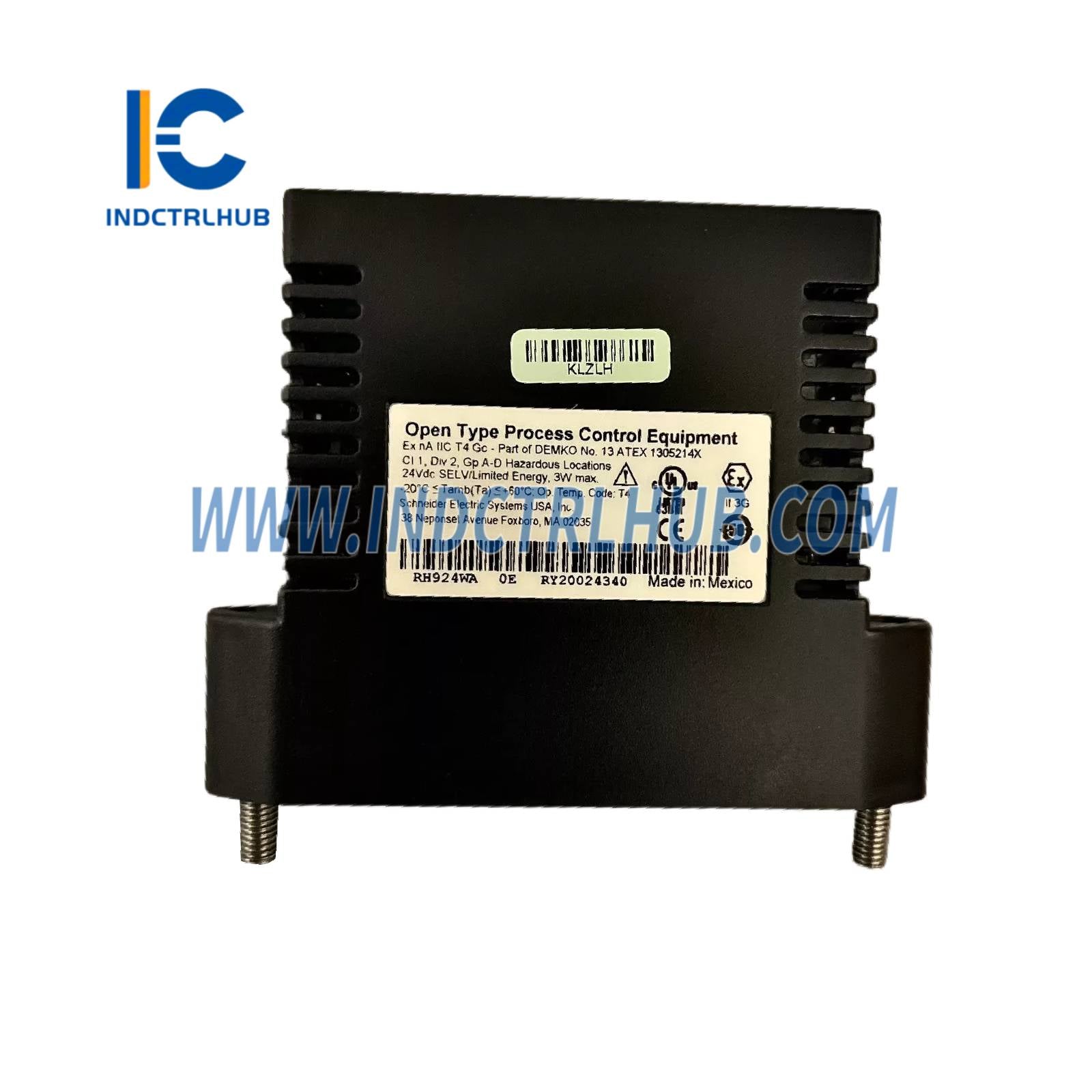

| Termékbiztonság | - UL/UL-C tanúsítvánnyal rendelkezik az I. osztály, A-D csoportok, 2. osztály, T4 burkolat alapú rendszerekhez, amikor a B0400FA-ban leírtak szerint csatlakoztatják; megfelel a NEC (NFPA No.70) és a CEC (CSA C22.1) szerinti 2. osztály követelményeinek - Európai Kisfeszültségű Irányelv 2014/35/EU és ATEX Irányelv 2014/34/EU: ATEX (DEMKO) Ex nA IIC T4 Gc tanúsítvány Zóna 2 burkolatokhoz (a B0400FA szerint) - ABS Típusengedélyezett és Bureau Veritas Tengeri Tanúsítvány az EC31 Környezeti Kategóriához |
| IECEx Tanúsítás | IECEx Tanúsítvánnyal rendelkezik |
| Biztonsági Tanúsítványok | - Wurldtech Achilles Tanúsítvány 1. szint - ISASecure Tanúsítvány, EDSA 1. szint |
| California Prop 65 | Ólmot/ólomvegyületeket tartalmaz; figyelmeztetés szükséges a következő szerint www.p65warnings.ca.gov |
🔌 További Jellemzők
| Jellemző | Részletek |
|---|---|
| Telepítés | FCP280 alaplemezre szerelhető réz adapter (RH924UQ) opció mellett; két adapter (optikai vagy réz) szükséges a hibamentes FCP280 pároshoz |
| Hálózati Redundancia | Támogatja a redundáns hálózati kapcsolatokat (A és B linkek), hogy folyamatos kommunikációt biztosítson, ha az egyik útvonal meghibásodik |
| Burkolat alkalmassága | G3 osztályú zord környezetekhez tervezve; CE tanúsítvánnyal rendelkezik, hogy burkolatokban, speciális EMI védőszekrény nélkül is szerelhető legyen |
📦 Megrendelési információk
| Mező | Részletek |
|---|---|
| Cikkszám | RH924WA (Optikai Adapter) |
| Kapcsolódó alaplemezek | - RH924YL (Vízszintes Standard) - RH924YF (Függőleges Standard) - RH100JX (Dupla Kábel, Vízszintes/Függőleges) |
| Kapcsolódó PSS Dokumentumok | - PSS 41H-1FCP280 (FCP280) - PSS 41H-2SBASPLT (Alaplemezek) - PSS 41H-7NWEQUIP (Vezérlőhálózat Ethernet Berendezés) - PSS 41H-2CERTS (Tanúsítványok) - B0400FA (Alrendszer felhasználói kézikönyv) - B0700FW (FCP280 Felhasználói Útmutató) |
