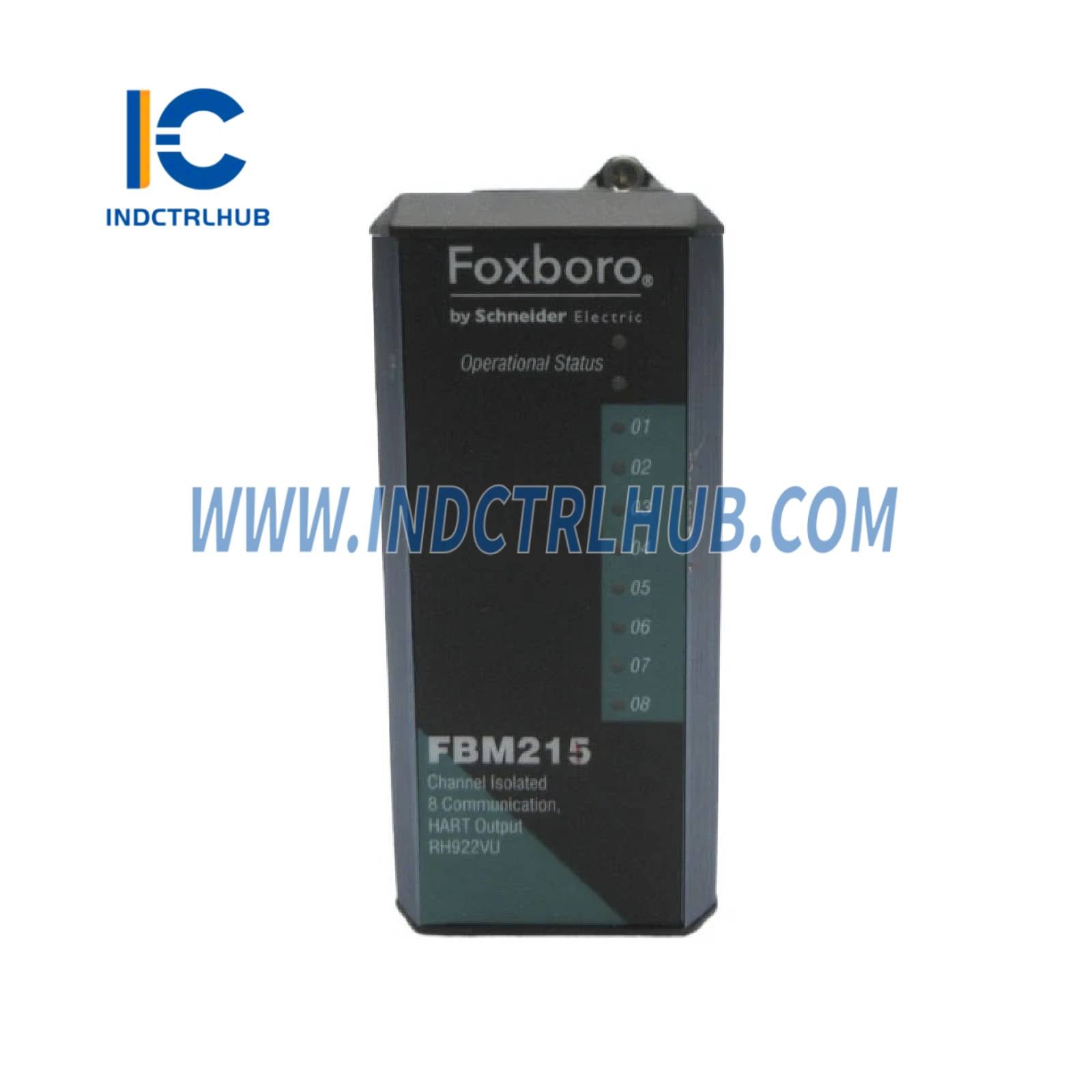

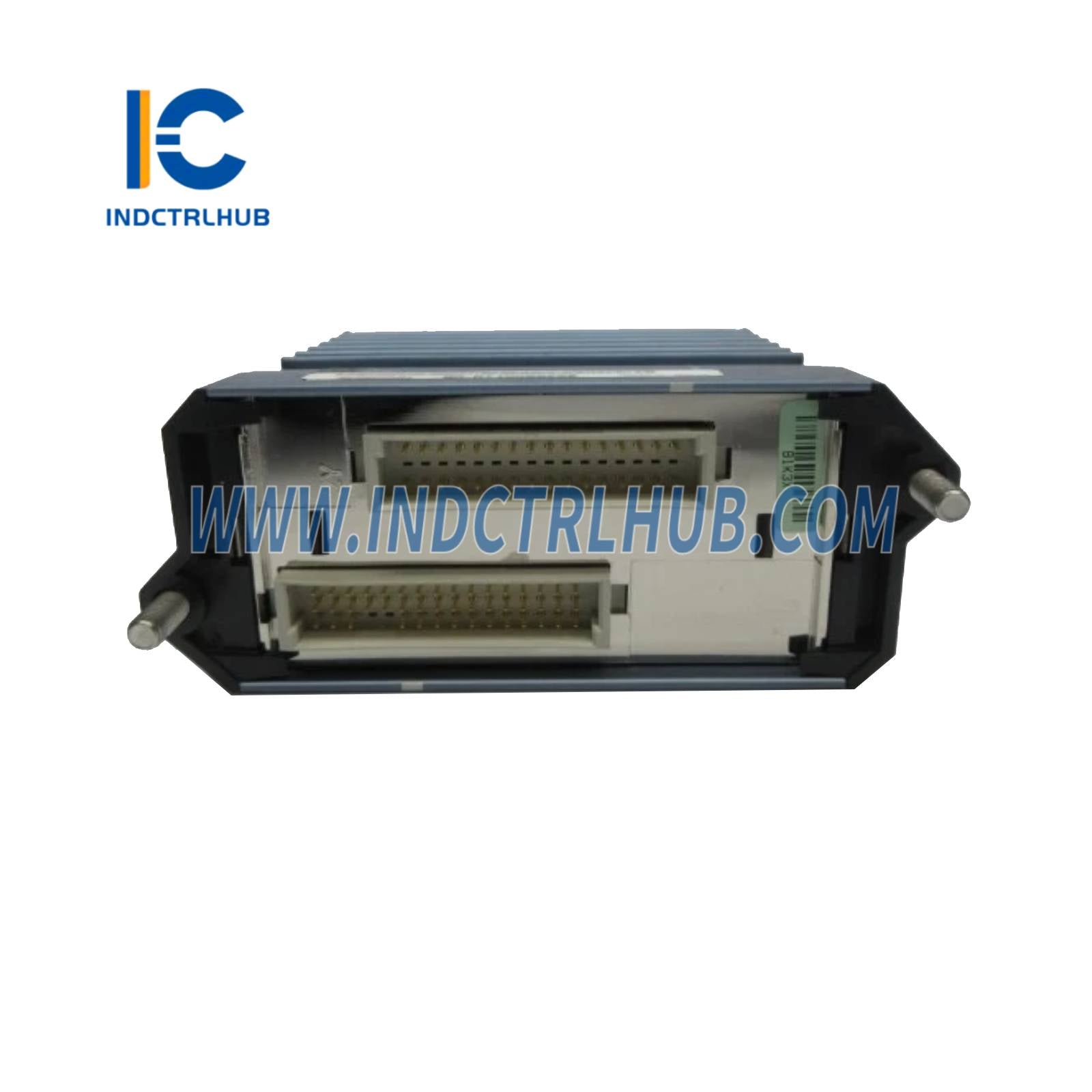

Termékparaméterek a RH922VU-hoz (FBM215 HART kommunikációs kimeneti modul)
📘 Termék áttekintés

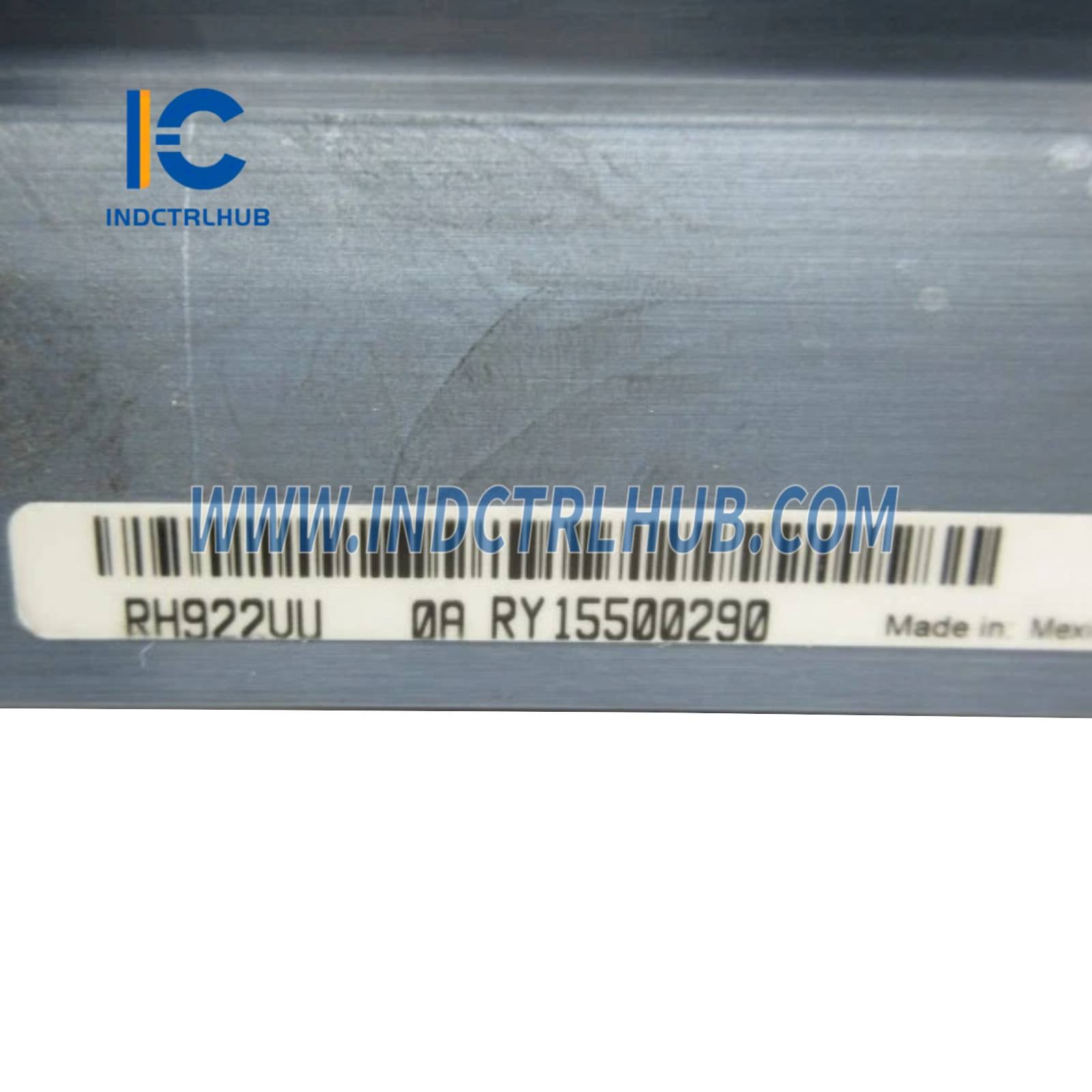

| Mező | Részletek |
|---|---|
| Gyártó | Schneider Electric (Foxboro) |
| Cikkszám | RH922VU (felváltja a P0922VU-t) |
| Terméktípus | FBM215 HART kommunikációs kimeneti modul |
| Funkció | Nyolc csatornánként leválasztott kimenet 4-től 20 mA analóg jelekhez opcionális HART digitális FSK jelekkel; HART terepi eszköz gazdaként szolgál |
| Rendszer kompatibilitás | Foxboro Evo folyamatautomatizálási rendszer |
| Kapcsolódó PSS dokumentum | PSS 31H-2S215 (FBM215 HART kommunikációs kimeneti modul) |
⚙️ Műszaki specifikációk
| Jellemző | Műszaki adatok |
|---|---|
| Kimeneti csatornák | 8 elszigetelt kimeneti csatorna |
| Kimeneti típusok | - Szabványos 4–20 mA analóg jel - Digitális HART frekvenciaeltolásos kulcskódolás (FSK) jel, amely 4-től 20 mA analóg jelre van ráhelyezve |
| Támogatott HART verziók | Megfelel a HART 5., 6. vagy 7. verzió specifikációinak |
| HART kommunikáció | - Pont-pont kapcsolat, mester/szolga, aszinkron, fél-duplex 1200 baud sebességgel - Csatornánként 2 üzenet másodpercenként - Támogatja a HART univerzális, általános és eszközspecifikus parancsokat (nincs burst mód) - Az Intelligent Field Device Configurator (IFDC) segítségével valósították meg (lásd PSS 21S-8A3 B3) |
| Hibavizsgálat | Paritás minden bájton, egy CRC ellenőrző bájt üzenetenként |
| Leggyorsabb ECB blokk periódus | 100 ms (a legjobb terheléshez lásd a Control Processor Sizing Guidelines-t) |
| Maximális távolság | Akár 3030 m (10 000 láb) a HART FSK fizikai réteg specifikáció HCF_SPEC-54, 8.1-es verziója szerint (csökkentve intrinszik biztonsági gátakkal) |
| Analóg pontosság | ±0,05% a teljes tartományból (4-től 20 mA-ig, beleértve a linearitást) |
| Kimeneti terhelés | Maximális 750 Ω |
| Maximális változási sebesség | 20 mA 60 milliszekundum alatt |
| Felbontás | 13 bit |
| Huroktápellátás | - Csatornánként leválasztott tápegység, áramkorlátozott, feszültségszabályozott - Normál működés: állandó áram 0-tól 750 Ω terhelésig - Korlátozott kb. 25 mA-re; akár 100 mA-ig, ha az output FET zárlatos |
| Szigetelés | - Galván (optikai és transzformátoros) leválasztás a csatornák között, valamint a földtől és a modul logikától - Egy percig ellenáll 600 V AC feszültségnek a csatornák és a föld között (nem állandó csatlakozás ilyen feszültséghez) |
| Kommunikáció | Kommunikál a Fieldbus Communication Module (FCM) vagy Field Control Processor (FCP) modulokkal redundáns 2 Mbps modul Fieldbus-on keresztül |
| Kalibrálás | A modul vagy a lezáró egység kalibrálása nem szükséges |
🔋 Tápellátási követelmények
| Jellemző | Műszaki adatok |
|---|---|
| Bemeneti feszültségtartomány | 24 V DC ±5% (redundáns) |
| Energiafogyasztás | 7 W (maximális) |
| Hőleadás | 5 W (maximális) |
📏 Fizikai specifikációk

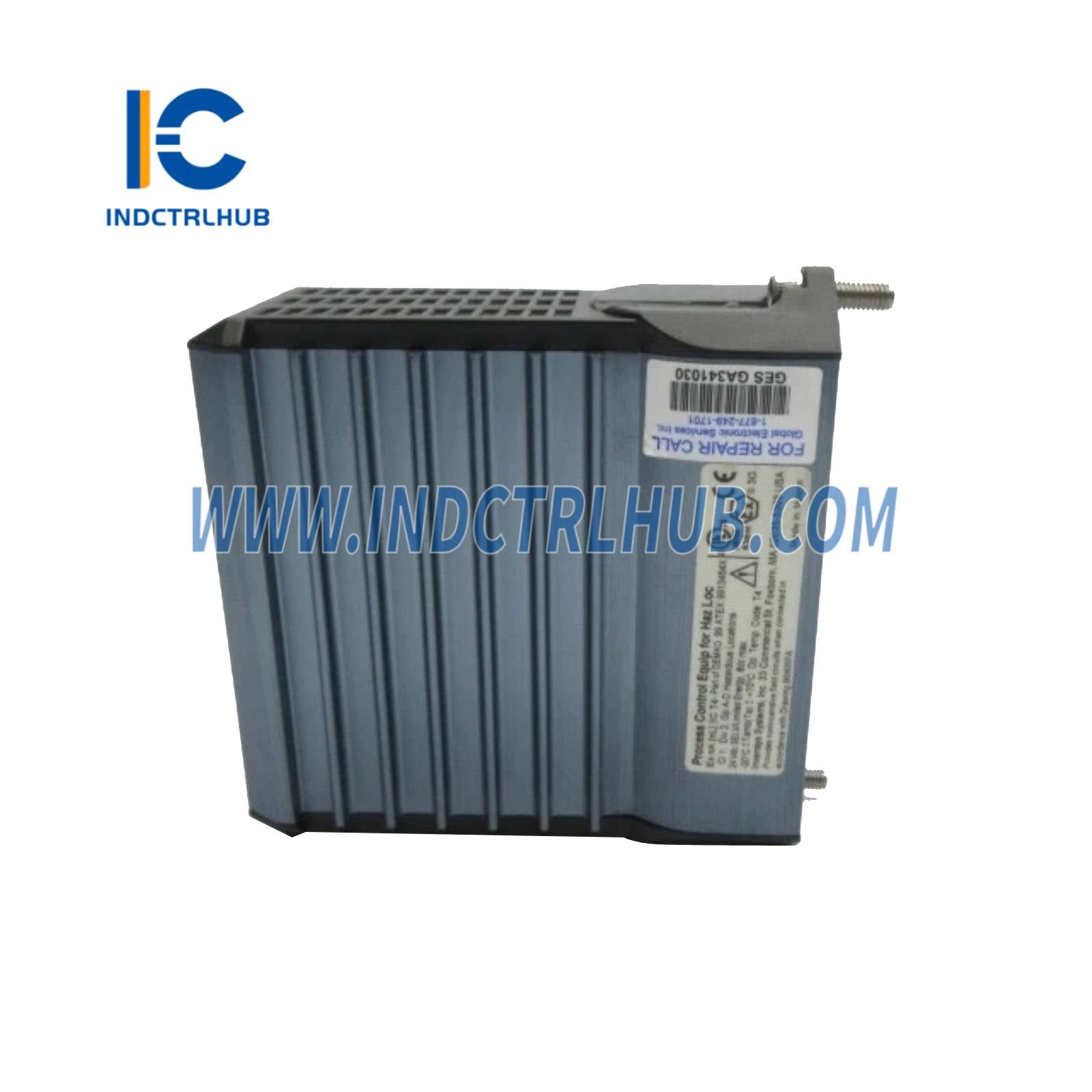

| Jellemző | Műszaki adatok |
|---|---|
| Szerelés | - Modul: moduláris alaplemezre szerelhető (DIN sín vízszintes/függőleges vagy 19 hüvelykes rack szerelő készlettel; kompatibilis a 100-as sorozatú átalakító szerkezettel is, lásd PSS 31H-2W8) - Csatlakozó szerelvény: DIN sínre szerelhető (támogatja a 32 mm és 35 mm-es típusokat) |
| Súly | - Modul: kb. 284 g (10 oz) - Csatlakozó szerelvény (préselhető): kb. 181 g (0,40 lb) |
| Méretek (Modul) | - Magasság: 102 mm (4 in), 114 mm (4,5 in) a rögzítőfülekkel együtt - Szélesség: 45 mm (1,75 in) - Mélység: 104 mm (4,11 in) |
| Méretek (TA) | - Préselhető TA (RH926SP): Szélesség 125 mm (4,92 in), Magasság 76 mm (2,99 in) a DIN sín felett (lásd 10. oldalt) |
| Kivitelezés | - Modul: Masszív extrudált alumínium külső - TA: Poliamid (PA), préselhető típus |
| Vizuális jelzők | A modul elülső LED-jei jelzik a működési állapotot és a csatorna kommunikációs aktivitását |
| Eltávolítás/Csere | Eltávolítható/cserélhető anélkül, hogy a terepi eszköz csatlakozó kábeleit, tápellátását vagy kommunikációs kábeleit le kellene választani |
| Helyszíni csatlakozások | - Kompressziós: 0,2-től 4 mm²-ig (24-től 12 AWG-ig) tömör, 0,2-től 2,5 mm²-ig sodrott, 0,2-től 2,5 mm²-ig ferrules-szal |
🌡️ Környezeti műszaki adatok
| Paraméter | Működés | Tárolás |
|---|---|---|
| Hőmérséklet | -20-tól +70°C-ig (-4-től +158°F-ig) (Modul és PA TA) | -40-től +70°C-ig (-40-től +158°F-ig) |
| Relatív páratartalom | 5-95% (nem kondenzáló) | 5-95% (nem kondenzáló) |
| Tengerszint feletti magasság | -300-tól +3 000 m-ig (-1 000-től +10 000 lábig) | -300-tól +12 000 m-ig (-1 000-től +40 000 lábig) |
| Rezgés | 7,5 m/s² (0,75 g) 5-től 500 Hz-ig | Nem elérhető |
| Szennyeződés | G3 osztály (Kíméletlen) az ISA S71.04 szerint, az EIA 364-65 III. osztályú expozíciós teszt alapján |
Megjegyzés: A környezeti határértékeket a burkolat típusa is befolyásolhatja (lásd az adott burkolat PSS dokumentációját).
✅ Szabályozási megfelelőség
| Tanúsítvány típusa | Részletek |
|---|---|
| Elektromágneses kompatibilitás (EMC) | - Európai EMC irányelv 2004/108/EK (2016. április 20. előtt) és 2014/30/EU (2016. április 20-tól) - Megfelel az EN61326-1:2013 A osztályú kibocsátási és ipari immunitási szinteknek |
| Termékbiztonság | - UL/UL-C minősítésű az I. osztály, A-D csoportok, 2. osztály, T4 burkolat alapú rendszerekhez, ha a megadott Foxboro Evo processzormodulokhoz csatlakoztatva; megfelel a 2. osztályú követelményeknek az NEC (NFPA No.70) és CEC (CSA C22.1) szerint (lásd B0400FA) - Európai Kisfeszültségű Irányelv 2006/95/EK (2016. április 20. előtt) és 2014/35/EU (2016. április 20-tól) - ATEX irányelv 94/9/EK (2016. április 20. előtt) és 2014/34/EU (2016. április 20-tól): DEMKO tanúsítvány Ex nA IIC T4 zóna 2-re |
| RoHS megfelelőség | Megfelel az Európai RoHS irányelv 2011/65/EU előírásainak |
| Tengeri tanúsítás | ABS típusengedélyezett és Bureau Veritas Marine által tanúsított az EC31 környezeti kategóriára |
🔌 Csatlakozó szerelvények és kábelek
| Jellemző | Műszaki adatok |
|---|---|
| Végződés szerelvény | - Alkatrészszám: RH926SP (felváltja a P0926SP, P0917XV számokat) - Típus: Poliamid (PA), préselhető csatlakozók, -20-tól +70°C-ig (-4-től +158°F-ig) - Tanúsítvány: UL/UL-C minősítésű az I. osztály, A-D csoportok, 2. osztály, T4; DEMKO tanúsítvány Ex nA IIC T4 zóna 2-re; támogatja a 2. osztályú korlátozott energiaáramköröket (60 V DC, 30 V AC, 100 VA vagy kevesebb), ha az ügyfél berendezése megfelel |
| Befejező Kábel | - Típus: 1-es típus (37 tűs D-sub az alaplemez végén, 25 tűs D-sub a TA végén) - Hosszak: akár 30 m (98 láb) - Anyagok: Poliuretán/PVC vagy alacsony füst- és halogénmentes (LSZH, -40-től +105°C-ig) - Cikkszámok: pl. RH916DG (20 m P/PVC), RH928AH (20 m LSZH) (lásd 2. táblázat, 8. oldal) |
| Migrációs támogatás | - Kompatibilis a terepi I/O vezetékekhez használt FBM37 (100-as sorozat) TA-kal - Támogatja a 100-as sorozat frissítéséhez szükséges Terminálösszeszerelés adaptert (TAA) (lásd PSS 31H-2W4) |
🔧 További jellemzők
| Jellemző | Részletek |
|---|---|
| HART kézi terminál támogatás | Elégséges hurkellenállást biztosít HART kézi terminál vagy PC20 IFDC számára |
| Mezőbusz kommunikáció | Elfogadja a kommunikációt a 2 Mbps Fieldbus két útvonalának (A vagy B) bármelyikéről; ha az egyik útvonal meghibásodik, az aktív útvonalra vált |
| Burkolat alkalmassága | Az ISA S71.04 szabvány szerinti G3 osztályú (szigorú) környezetekhez tervezve |
📦 Megrendelési információk
| Mező | Részletek |
|---|---|
| Cikkszám | RH922VU (FBM215 modul) |
| Végződés szerelvény | RH926SP (Tömörítés) |
| Lezáró kábelek | 1-es típusú kábelek, hosszuk akár 30 m (lásd 2. táblázat, 8. oldal) |
| Kapcsolódó PSS Dokumentumok | - PSS 31H-2SOV (Alrendszer áttekintés) - PSS 31H-2W100 (100-as sorozat FBM frissítés) - PSS 31H-2CERTS (Tanúsítványok) - PSS 31H-2W4 (TAA a 100-as sorozat frissítéséhez) - PSS 31H-2SBASPLT (Alaplemezek) - PSS 31H-2W8 (100-as sorozat szerelés) - PSS 21S-3CP270IC (CP270 szoftver) - PSS 31S-3FCPICS (FCP280 szoftver) |
