Product Description

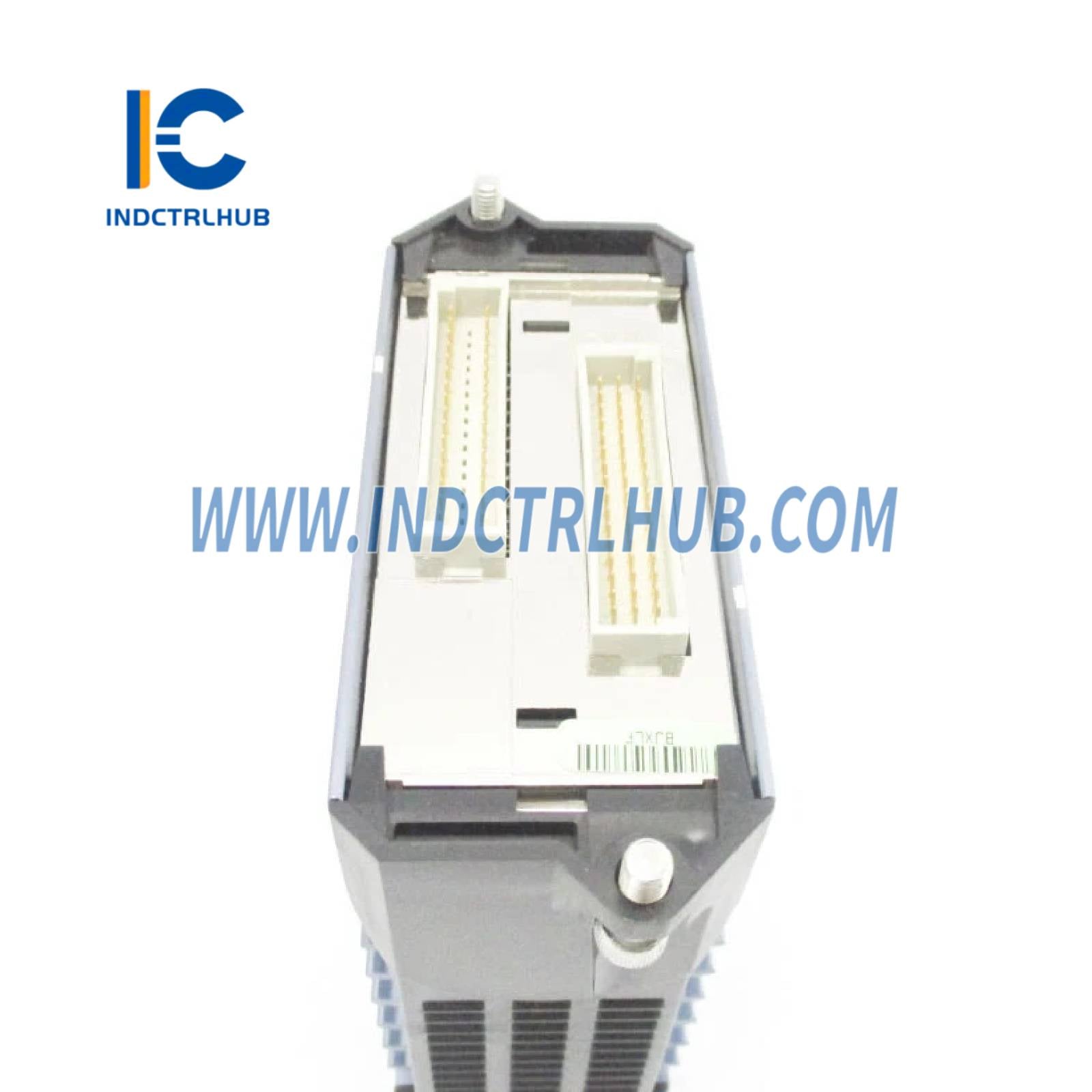

Termékparaméterek a RH917GY-hez (FBM207c 48 V egyenfeszültségű kapcsolóérzékelő bemeneti modul)
📘 Termék áttekintés
| Mező | Részletek |
|---|---|
| Gyártó | Schneider Electric (Foxboro) |
| Cikkszám | RH917GY |
| Terméktípus | FBM207c Feszültségfigyelő/Kapcsolóérzékelő bemeneti modul (48 V egyenfeszültségű kapcsolóérzékelő) |
| Funkció | 16 csatornás kapcsolóérzékelő 48 V egyenfeszültségű kapcsolóérzékelő bemenetekhez |
| Rendszer kompatibilitás | Foxboro Evo Elosztott Irányítási Rendszer (DCS) |
| Kapcsolódó PSS dokumentum | PSS 41H-2S207 (FBM207/b/c Feszültségfigyelő/Kapcsolóérzékelő bemeneti modulok) |
⚙️ Műszaki specifikációk
| Jellemző | Műszaki adatok |
|---|---|
| Bemeneti csatornák | 16 elszigetelt és független csatorna |
| Bemeneti típus | Érintkezés érzékelés (48 V egyenáram érintkezés nedvesítés FBM207c-től) |
| Nyitott áramkör feszültsége | 48 V egyenáram ± 15% |
| Rövidzárlati áram | 3,2 mA (tipikus) |
| Logikai egy (BE állapot) | Ellenállás: 1,0 kΩ (maximum) |
| Logikai nulla (KI állapot) | Ellenállás: 100 kΩ (minimum) |
| Pontosság (impulzusszámlálás) | Nincs impulzusvesztés 0-tól 250 Hz impulzussebességig |
| Szűrő/Debounce idő | Konfigurálható: nincs szűrés, 4, 8, 16 vagy 32 ms (digitális szűrés firmware verzió 1.25H vagy újabb esetén elérhető) |
| Szigetelés | Minden csatorna galvanikusan el van választva a többi csatornától és a földtől; egy percig kibír 600 V váltóáramot bármely csatorna és a föld, vagy csatornák között (nem alkalmas állandó csatlakozásra ilyen feszültségekhez) |
| Kommunikáció | Kommunikál a Fieldbus Communication Module (FCM) vagy Field Control Processor (FCP) modulokkal redundáns 2 Mbps modul Fieldbus-on keresztül |
| Futtatott programok | Diszkrét bemenet, létra logika, impulzusszámlálás, eseménysorozat (SOE) konfigurálható bemeneti szűrőidővel |
| Redundancia | Támogatja az egyedi vagy redundáns páros konfigurációt; a redundáns modulok redundáns adaptert (RH926ZY) és CINR blokkot használnak a bemeneti érvényesítéshez; érintkezésérzékelő tápdióda OR kapcsolásban a redundáns adapterben |
| Huroktápellátás védelem | Áramkorlátozás 3,2 mA-nél (tipikus) |
🔋 Tápellátási követelmények
| Jellemző | Műszaki adatok |
|---|---|
| Bemeneti feszültségtartomány | 24 V egyenáram +5%, -10% (redundáns) |
| Energiafogyasztás | 5 W |
| Hőleadás | 5 W |
📏 Fizikai specifikációk

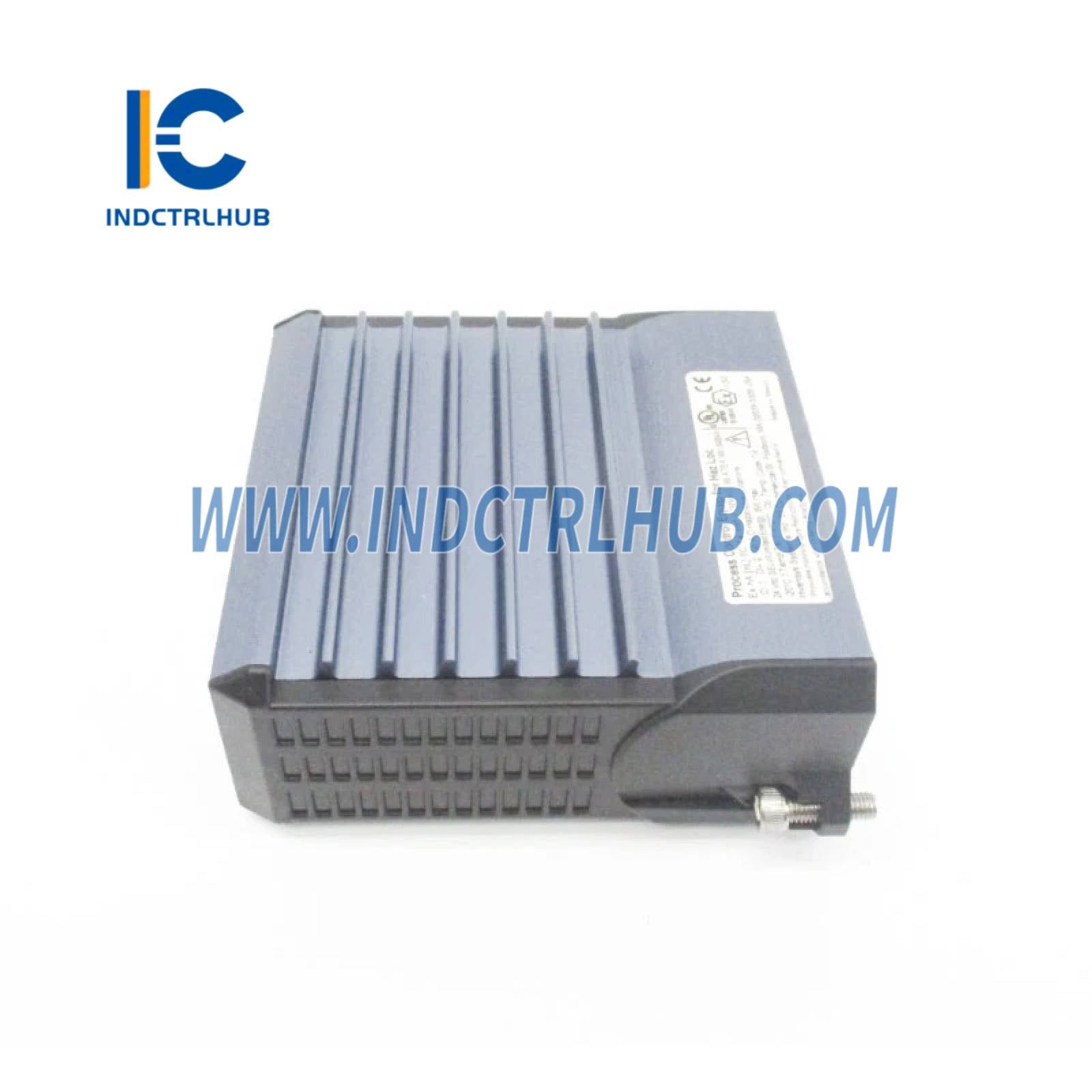

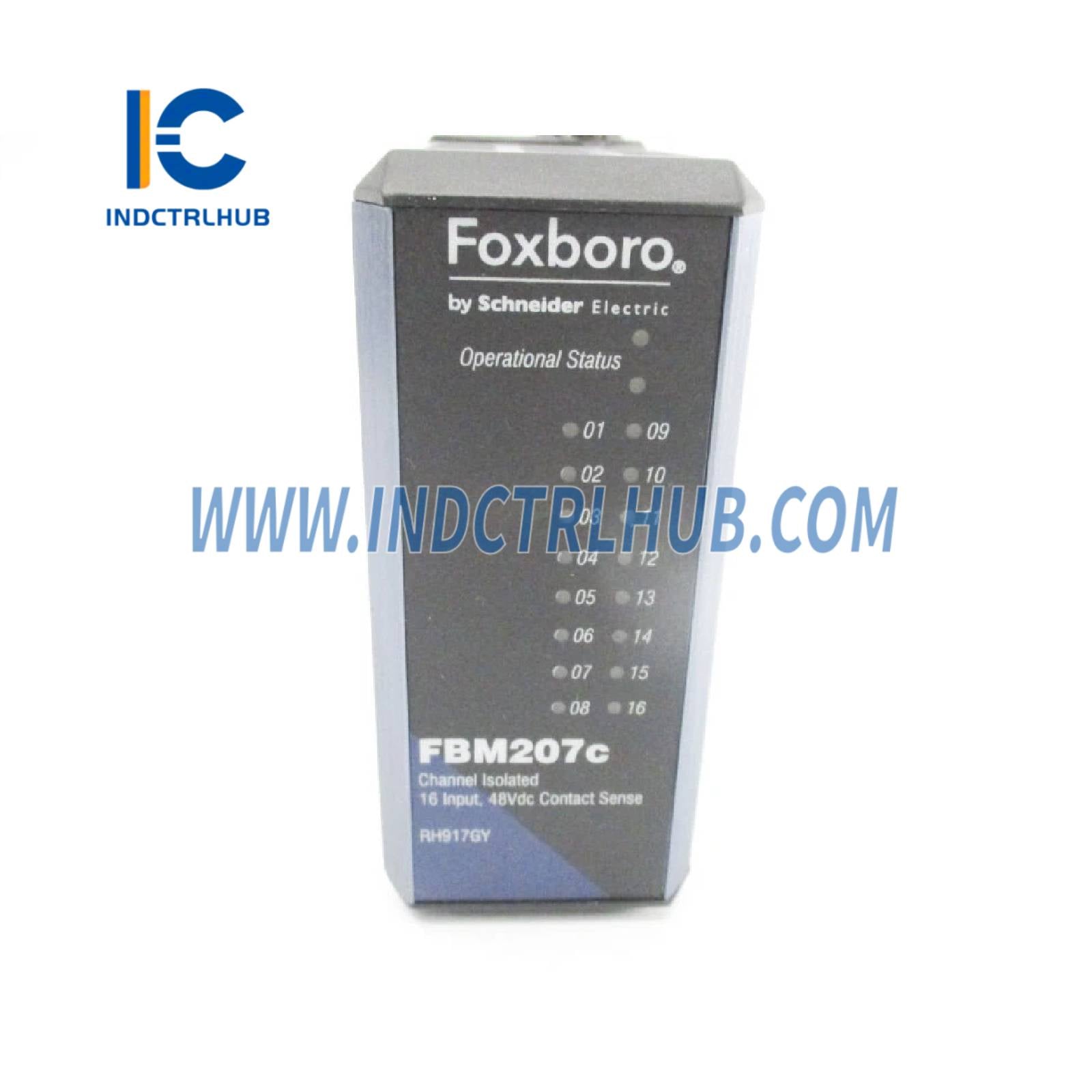

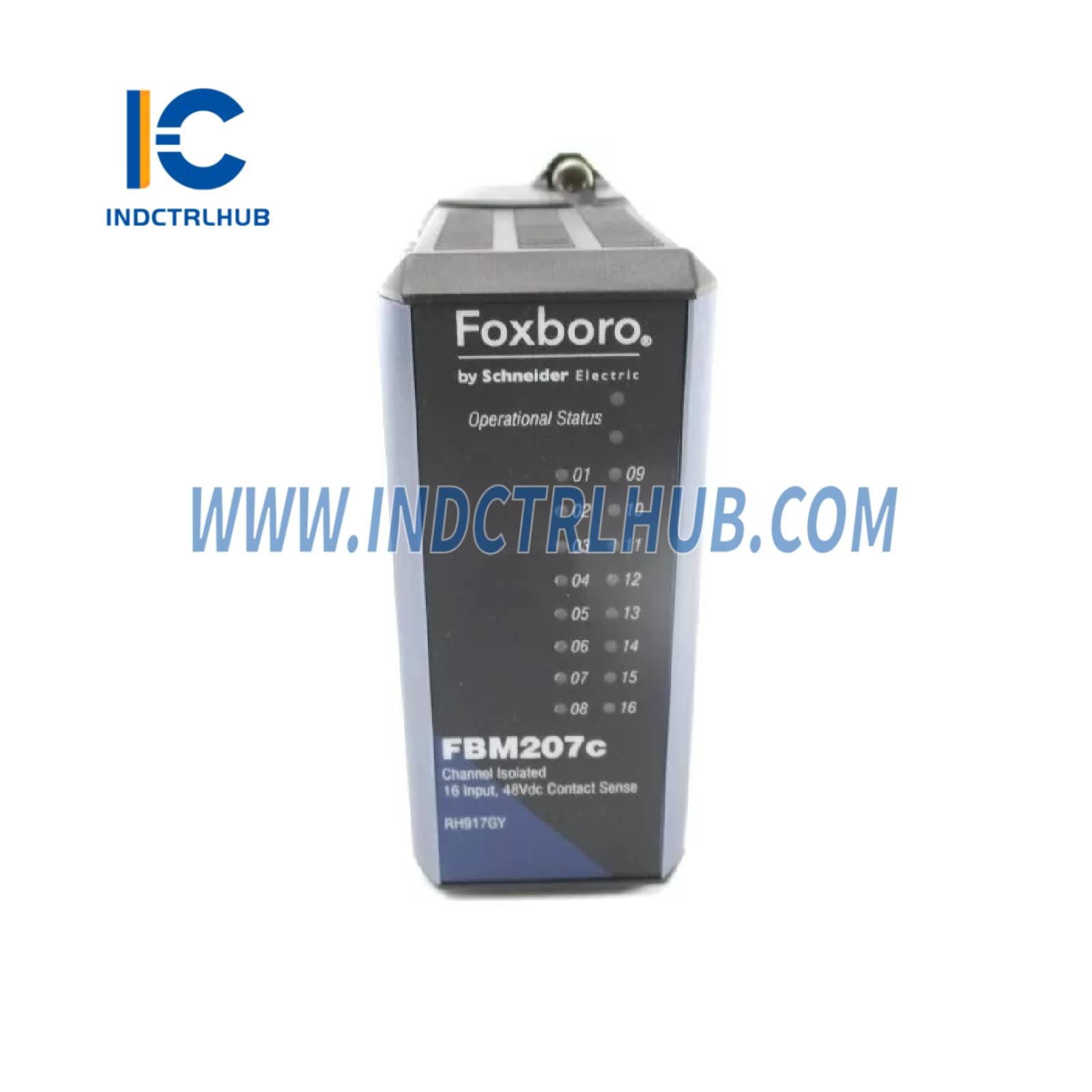

| Jellemző | Műszaki adatok |
|---|---|
| Szerelés | DIN sínre szerelhető moduláris alaplemezre (vízszintes vagy függőleges) vagy 19 hüvelykes rackbe szerelhető szerelőkészlettel; a redundáns moduloknak egymás melletti páratlan/páros pozíciókban kell lenniük (1-2, 3-4, 5-6 vagy 7-8) |
| Súly | Körülbelül 185 g (6,5 oz) |
| Méretek (Modul) | - Magasság: 102 mm (4 hüvelyk), 114 mm (4,5 hüvelyk) a szerelési fülekkel együtt - Szélesség: 45 mm (1,75 in) - Mélység: 104 mm (4,11 in) |
| Kivitelezés | Masszív, extrudált alumínium külső a köráramkör védelmére |
| Vizuális jelzők | A modul elején lévő LED-ek jelzik az üzemállapotot és a diszkrét bemeneti állapotokat |
| Eltávolítás/Csere | Eltávolítható/cserélhető anélkül, hogy le kellene választani a terepi eszköz csatlakozó kábeleit, tápellátását vagy kommunikációs kábeleit; a redundáns modul cseréje nem befolyásolja a terepi bemeneti jeleket az üzemelő modulhoz |
🌡️ Környezeti műszaki adatok
| Paraméter | Működés | Tárolás |
|---|---|---|
| Hőmérséklet | -20 és +70°C között (-4 és +158°F között) | -40-től +70°C-ig (-40-től +158°F-ig) |
| Relatív páratartalom | 5-95% (nem kondenzáló) | 5-95% (nem kondenzáló) |
| Tengerszint feletti magasság | -300-tól +3 000 m-ig (-1 000-től +10 000 lábig) | -300-tól +12 000 m-ig (-1 000-től +40 000 lábig) |
| Rezgés | 7,5 m/s² (0,75 g) 5-től 500 Hz-ig | Nem elérhető |
| Szennyeződés | G3 osztály (Kíméletlen) az ISA S71.04 szerint, az EIA 364-65 III. osztályú expozíciós teszt alapján |
Megjegyzés: A környezeti tartományokat a burkolat típusa is kiterjesztheti (lásd az adott burkolat PSS-ét).
✅ Szabályozási megfelelőség
| Tanúsítvány típusa | Részletek |
|---|---|
| Elektromágneses kompatibilitás (EMC) | - Európai EMC irányelv 2004/108/EC (2016. április 20. előtt) és 2014/30/EU (2016. április 20-tól) - Megfelel az EN61326-1:2013 A osztályú kibocsátási és ipari immunitási szinteknek |
| Termékbiztonság | - UL/UL-C listázott I. osztály, A-D csoportok, 2. osztály, T4 burkolat alapú rendszerekhez, ha Foxboro DCS processzor modulokhoz csatlakoztatva; megfelel a 2. osztályú követelményeknek az NEC (NFPA No.70) és CEC (CSA C22.1) szerint - Európai Kisfeszültségű Irányelv 2006/95/EC (2016. április 20. előtt) és 2014/35/EU (2016. április 20-tól) - ATEX irányelv 94/9/EC (2016. április 20. előtt) és 2014/34/EU (2016. április 20-tól): DEMKO tanúsított Ex nA IIC T4 2. zónához |
| RoHS megfelelőség | Megfelel az Európai RoHS irányelv 2011/65/EU-nak, beleértve a 2015/863 és 2017/2102 módosításokat |
| Tengeri tanúsítás | ABS típusengedélyezett és Bureau Veritas Marine által tanúsított az EC31 környezeti kategóriára |
| California Prop 65 | Ólmot/ólomvegyületeket tartalmaz; figyelmeztetés szükséges a következő szerint www.p65warnings.ca.gov |
🔌 Csatlakozó szerelvények és kábelek
| Jellemző | Műszaki adatok |
|---|---|
| Végződés szerelvény | - Alkatrészszám: RH917MG (kompresszió), P0917MJ (gyűrűs saru) - Típus: Poliamid (PA), -20-tól +70°C-ig minősítve (-4-től +158°F-ig) - Tanúsítvány: UL/UL-C listázott I. osztály, A-D csoportok, 2. osztály, T4; DEMKO tanúsított Ex nA IIC T4 2. zónához; támogatja a 2. osztályú korlátozott energiaáramköröket (60 V egyenáram, 30 V váltóáram, 100 VA vagy kevesebb), ha az ügyfél berendezése megfelel |
| Súly (TA) | - Kompresszió: 272 g (0,60 lb) 127 mm-hez (5,02 in), 317 g (0,7 lb) 146 mm-hez (5,75 in) - Gyűrűs saru: 400 g (0,90 lb) 198 mm-hez (7,78 in), 440 g (1,0 lb) 216 mm-hez (8,51 in) |
| Befejező Kábel | - Típus: 4-es típus (37-tűs férfi D-subminiature) - Hosszúságok: 0,5-től 30 m-ig (1,6-tól 98,4 lábig) - Anyagok: Poliuretán/PVC (-20-tól +70°C-ig) vagy Low Smoke Zero Halogen (LSZH, -40-től +105°C-ig) - Alkatrészszámok: A specifikus kábel alkatrészszámokért lásd a 3. táblázatot (14. oldal) (pl. RH916FG 0,5 m P/PVC, RH928BA 0,5 m LSZH) |
| Helyszíni csatlakozások | - Kompressziós: 0,2-től 4 mm²-ig (24-től 12 AWG-ig) tömör, 0,2-től 2,5 mm²-ig sodrott, 0,2-től 2,5 mm²-ig ferrules-szal - Gyűrűs saru: #6 méretű csatlakozók (9,5 mm / 0,375 in), 0,5-től 4 mm²-ig (22-től 12 AWG-ig) |
| Redundáns Adapter | RH926ZY (redundáns modulpárokhoz, egyetlen TA-hoz való csatlakozáshoz használva) |
🔧 További jellemzők
| Jellemző | Részletek |
|---|---|
| Eseménysorozat (SOE) | Támogatja az SOE szoftvercsomagot (I/A Series v8.x vagy Control Core Services v9.0+) események rögzítésére, tárolására, megjelenítésére és jelentésére; támogatja a GPS-alapú időszinkronizációt 1 ms pontossággal (lásd PSS 31S-2SOE és PSS 41H-4TIMESNC) |
| Mezőbusz kommunikáció | Elfogadja a kommunikációt a 2 Mbps Fieldbus két útvonalának (A vagy B) bármelyikéről; ha az egyik útvonal meghibásodik, az aktív útvonalra vált |
| Kalibrálás | A modul vagy a lezáró egység kalibrálása nem szükséges |
| Burkolat alkalmassága | Az ISA S71.04 szabvány szerinti G3 osztályú (szigorú) környezetekhez tervezve |
| Vezetékezési ajánlások | 305 m-nél (>1000 láb) hosszabb futásokhoz egyenáramú gerjesztés ajánlott az AC bemenetek téves lekapcsolásának elkerülésére; minimalizálja a szomszédos jelek/zaj áthallását |
📦 Megrendelési információk
| Mező | Részletek |
|---|---|
| Cikkszám | RH917GY (FBM207c modul) |
| Befejező egységek | - RH917MG (Kompressziós) - P0917MJ (Gyűrűs saru) |
| Redundáns Adapter | RH926ZY (redundáns konfigurációkhoz) |
| Lezáró kábelek | 4-es típusú kábelek, 0,5-től 30 m hosszúságig (lásd 3. táblázat, 14. oldal) |
| Kapcsolódó PSS Dokumentumok | - PSS 41H-2SOV (Bemeneti/kimeneti alrendszer áttekintése) - B0400FA (Alrendszer felhasználói kézikönyv) - PSS 41H-2SBASPLT (Alaplemezek) - PSS 41H-2CERTS (Tanúsítványok) - PSS 41S-3FCPICS (FCP280 vezérlőszoftver) |
