Termékparaméterek a P0973CA-hoz (FEM100 Fieldbus bővítő modul)
📘 Termék áttekintés
| Mező | Részletek |
|---|---|
| Gyártó | Schneider Electric (Foxboro) |
| Cikkszám | P0973CA |
| Terméktípus | Fieldbus bővítő modul (FEM100) |
| Funkció | Négy bővített Fieldbus-t biztosít a Field Control Processor 270-hez (FCP270), hogy akár 128 darab 200-as sorozatú Fieldbus modult (FBM) támogasson |
| Rendszer kompatibilitás | Kizárólag az FCP270-zel használható (nem kompatibilis az FCP280-zal vagy más vezérlőprocesszorokkal) |
| Kapcsolódó PSS dokumentum | PSS 31H-2FEM100 (FEM100 Fieldbus bővítő modul) |
⚙️ Műszaki specifikációk
| Jellemző | Műszaki adatok |
|---|---|
| Cél | Az FCP270 kapacitását négy bővített Fieldbusszal növeli, amelyek mindegyike akár 32 200-as sorozatú FBM-et támogat (összesen 128 FBM tipikus vezérlési használathoz) |
| Mezőbusz kommunikáció | 2 Mbps HDLC modul Fieldbus (redundáns A és B buszok) az FCP270 és a 200-as sorozatú FBM-ek közötti kommunikációhoz |
| Átviteli sebesség | 2 Mbps a 200-as sorozatú DIN FBM-ekhez |
| Folyamat I/O kapacitás | - Maximum 32 FBM bővített Fieldbuszonként (4 busz FEM100 páronként) - Összesen akár 128 FBM (az FCP270 méretezési korlátaitól függ; lásd B0700AW) |
| Kábel hossza | - FCM2F-ek nélkül: legfeljebb 60 m (198 láb) az FCP270 Fieldbus és az 1–4 Expanded Fieldbus esetén - FCM2F-ekkel: legfeljebb 60 m (198 láb) nem optikai szálas kábelezés esetén |
| Optikai szálas kiterjesztés | Támogatja az FCM2F2/FCM2F4/FCM2F10 Fieldbus Communications Module-okat alaplap-alaplap kiterjesztéshez: - FCM2F2: Akár 2 km (1,24 mérföld, többmódusú optikai szál) - FCM2F4: Akár 4 km (2,48 mérföld, többmódusú optikai szál) - FCM2F10: Akár 10 km (6,2 mérföld, egymódusú optikai szál) |
| Támogatott eszközök | - Minden 200-as sorozatú FBM (pl. FBM201, FBM202) - Fieldbus Communications Modules (FCM2F2/FCM2F4/FCM2F10) - Field Device Systems Integrator (FDSI) modulok - Foxboro Evo Fieldbus modulok Siemens APACS+ és Westinghouse WPDF rendszerekhez |
| Redundancia | - Támogatja a redundáns FEM100 párost a magas rendelkezésre állás érdekében - Az FCP270 mindkét, A és B buszon kommunikál; modulhiba esetén átvált az elérhető buszra - A modul cseréje nem szakítja meg a kommunikációt a másik modulon |
| Szoftverkövetelmények | A 200-as sorozatú FBM-ekhez VA sorozatú szoftver v8.3–v8.8 vagy Foxboro Evo Control Core Services v9.0+ IOM fájlok szükségesek a Bővített Fieldbus támogatáshoz |
📏 Fizikai specifikációk
| Jellemző | Műszaki adatok |
|---|---|
| Szerelés | DIN sínre szerelhető Kéthelyes (P0973CG) vagy Négyhelyes (P0973CN) bővítő alaplemezre szerelhető (csak függőleges tájolásban) |
| Méretek | - Magasság: 99 mm (3,9 in); 114 mm (4,5 in) a rögzítőfülekkel együtt - Szélesség: 44,6 mm (1,75 in) - Mélység: 105 mm (4,12 in) |
| Súly | Kb. 0,6 kg (1,3 lb) modulonként |

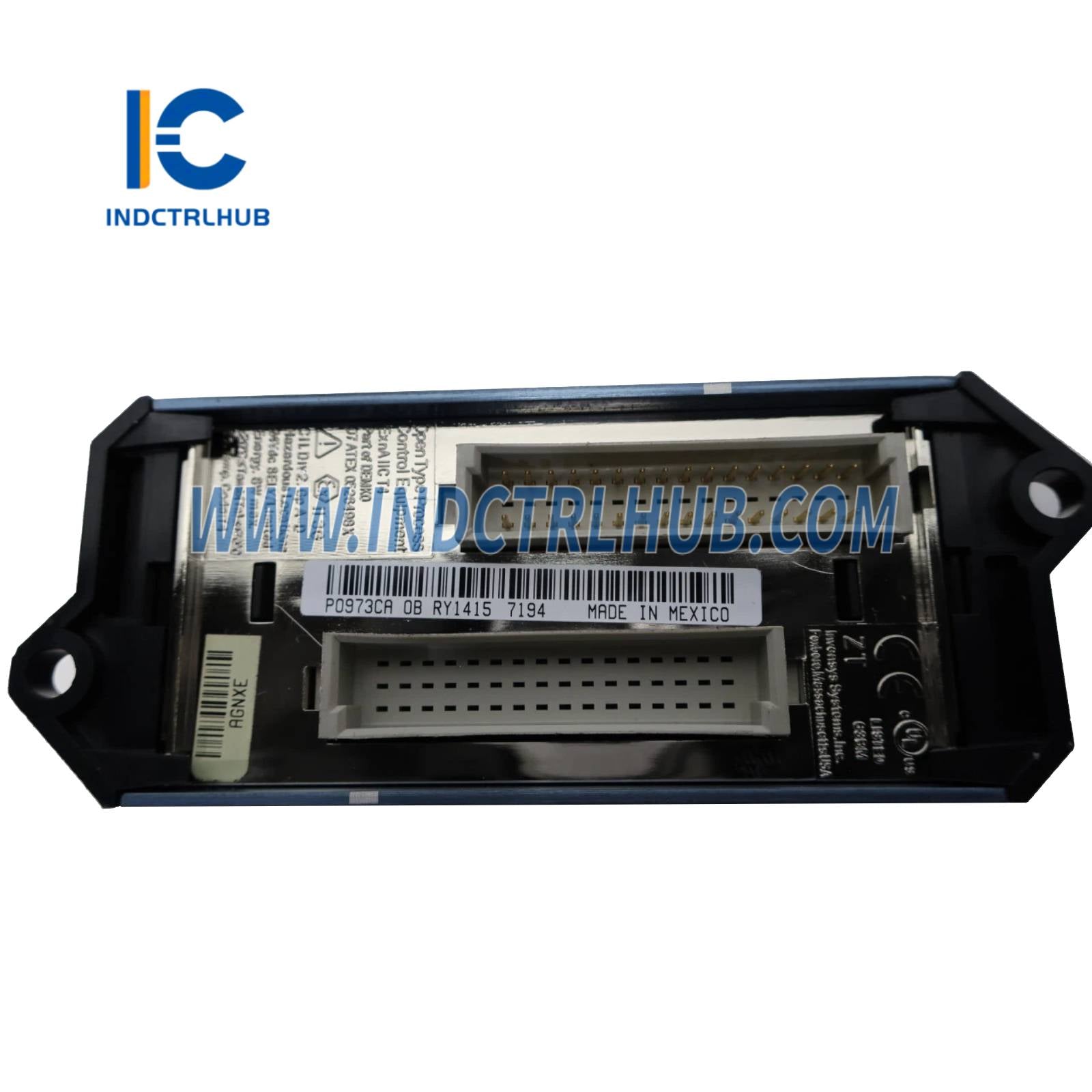

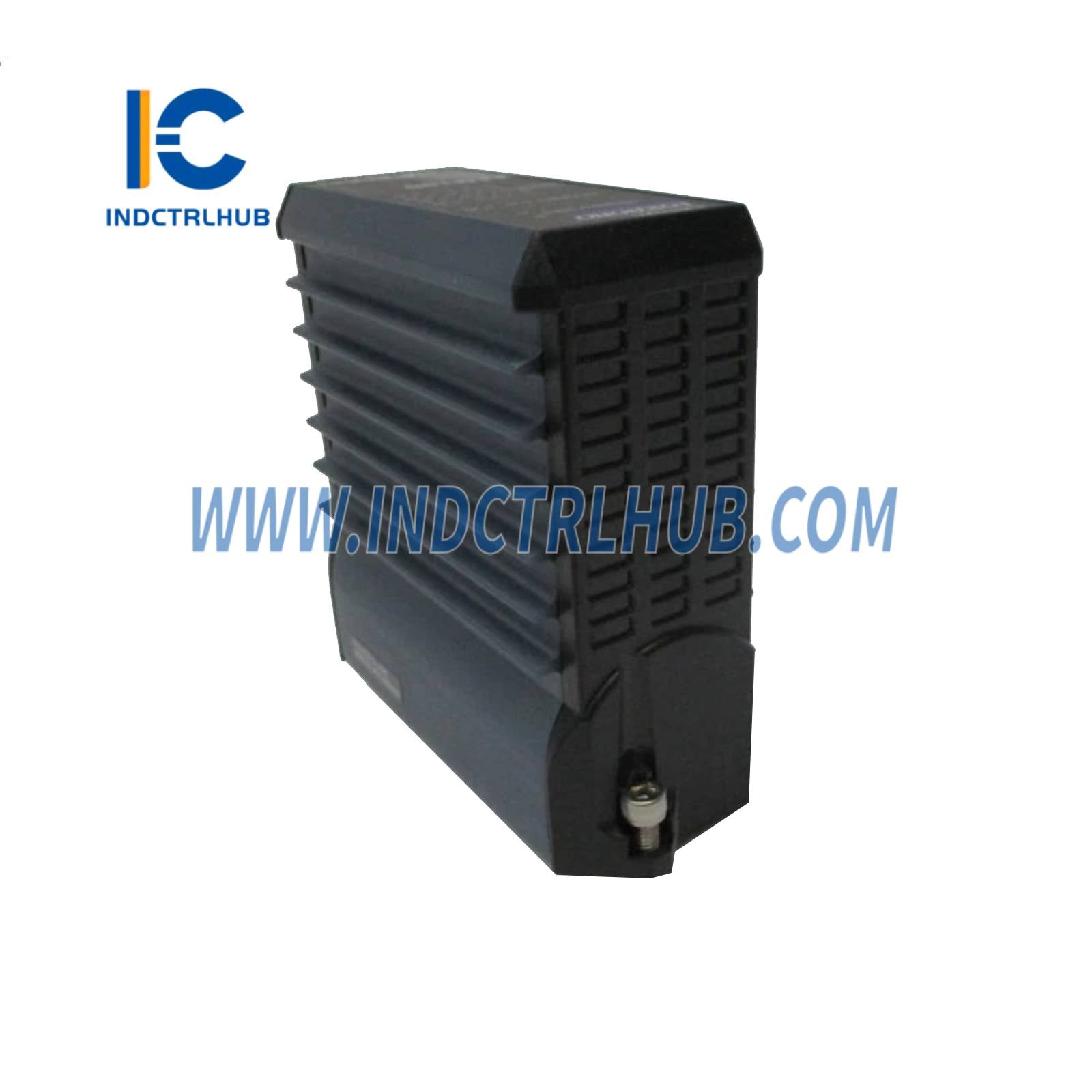

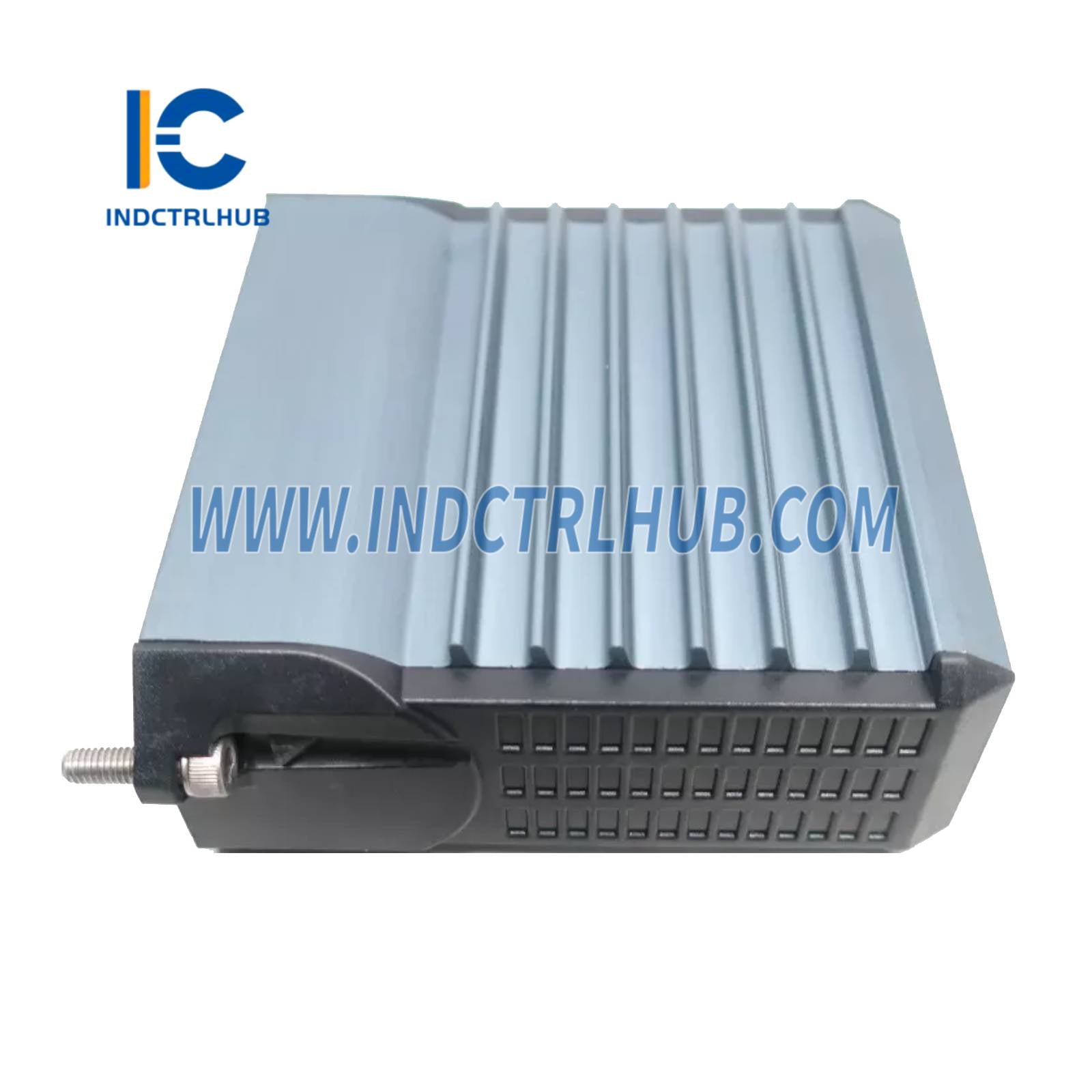

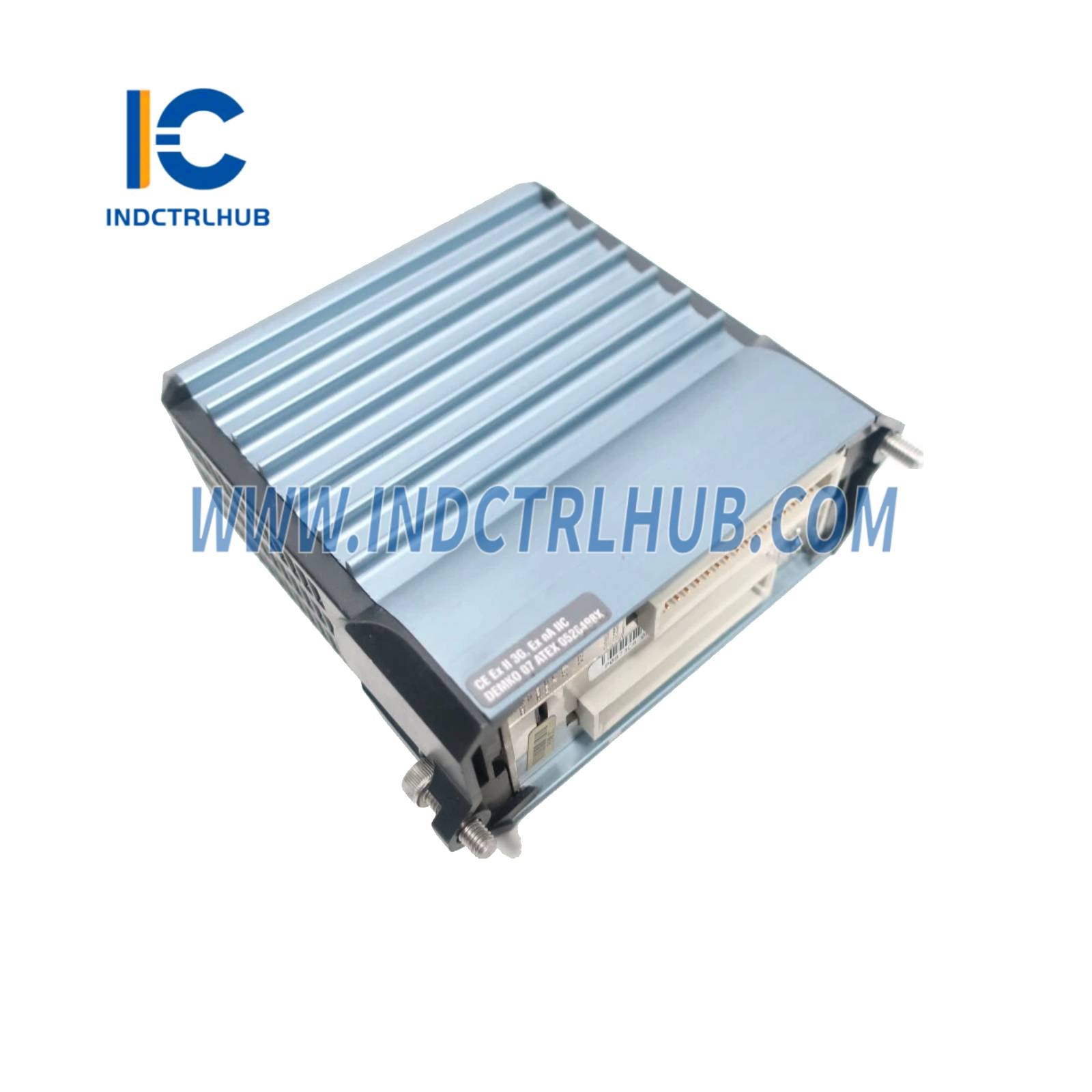

| Kivitelezés | Masszív extrudált alumínium külső; támogatja a kíméletlen környezetekhez való burkolatokat (G3 osztály, ISA S71.04) |

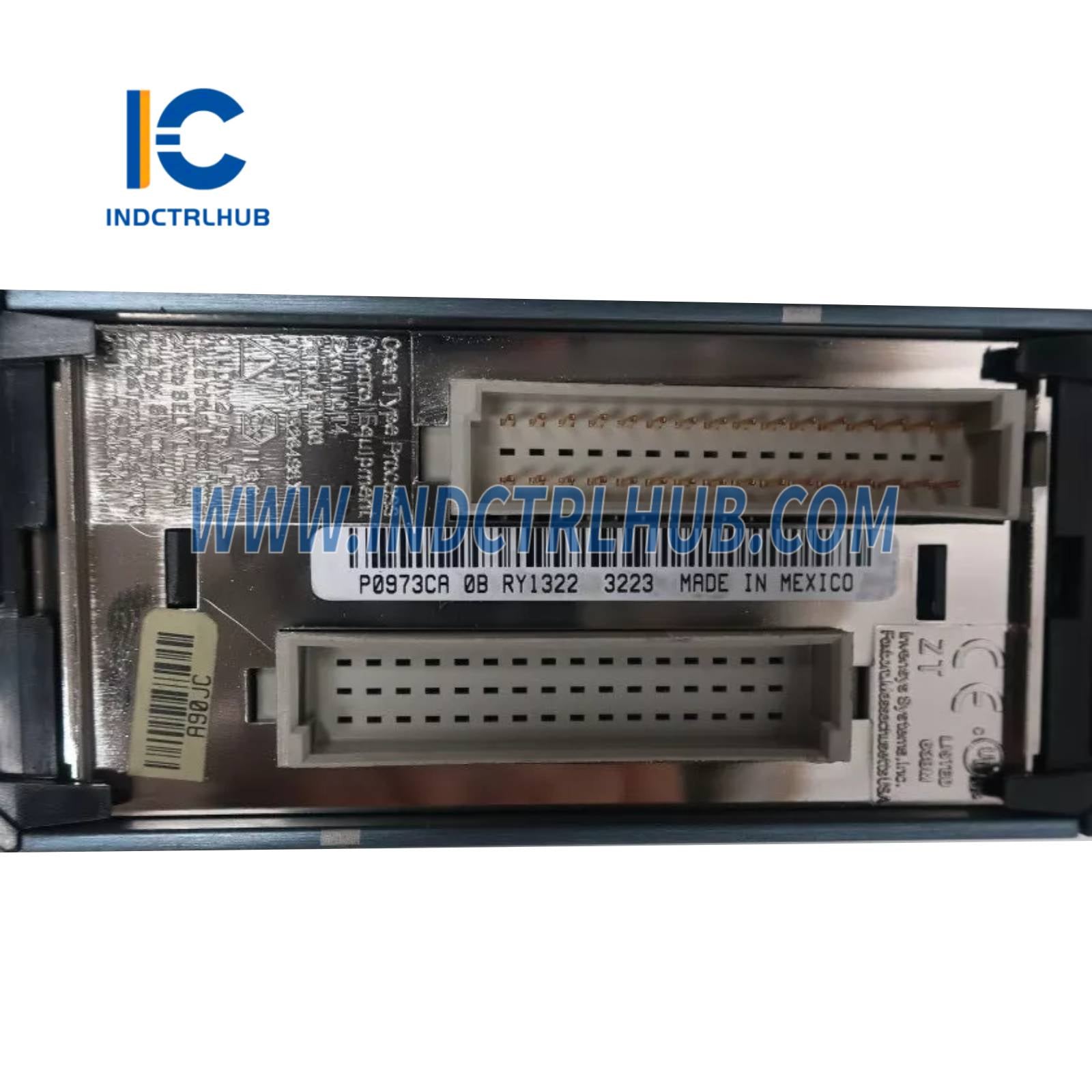

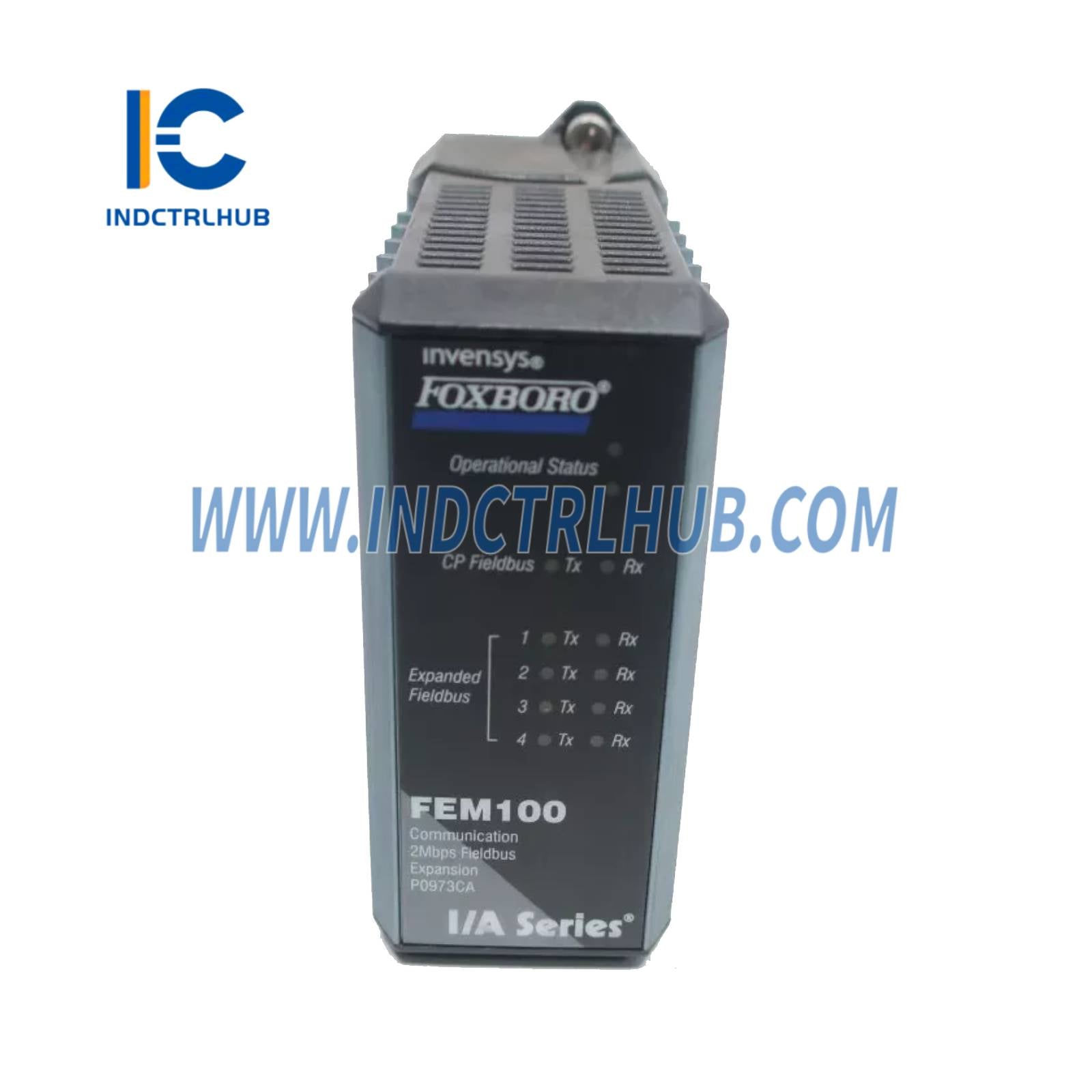

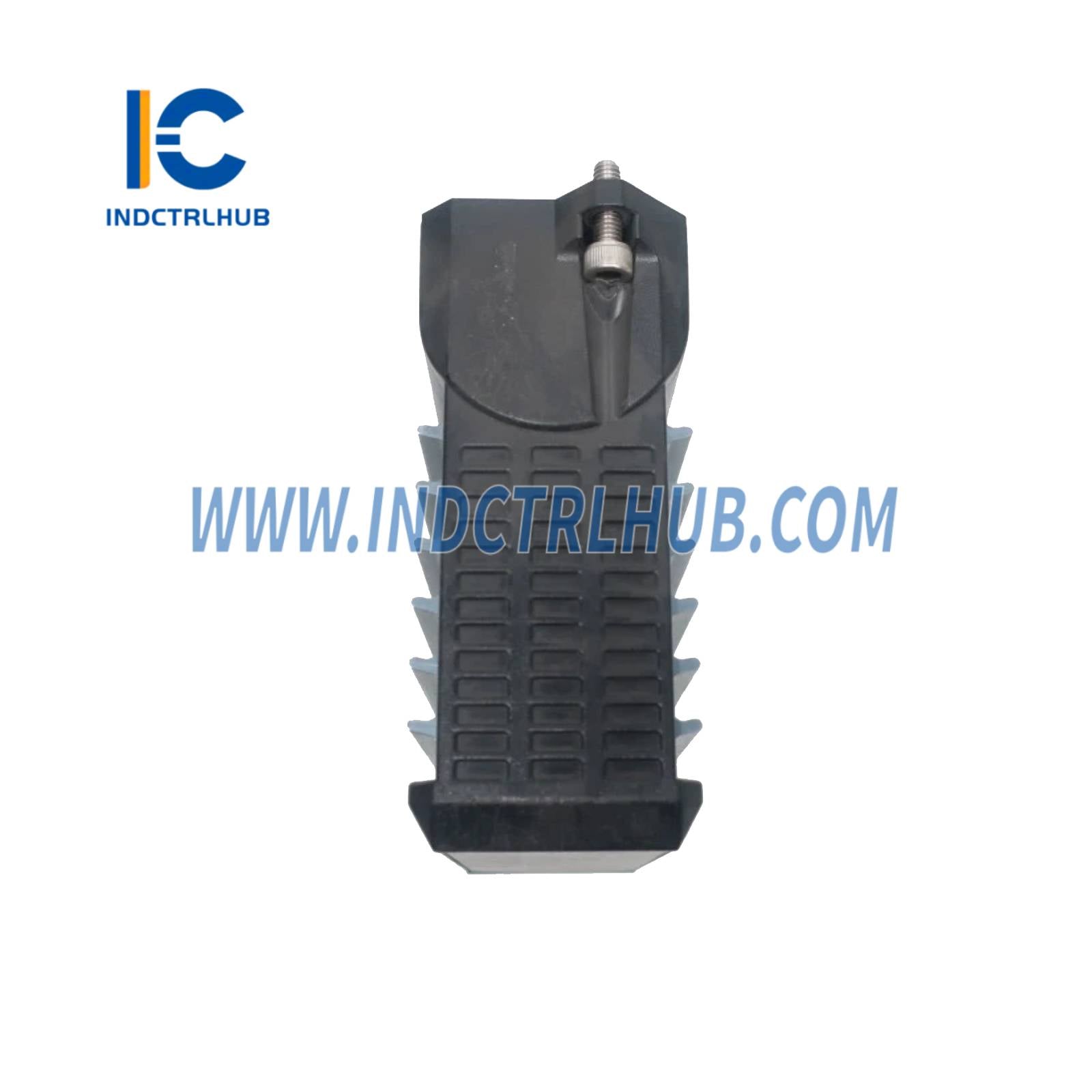

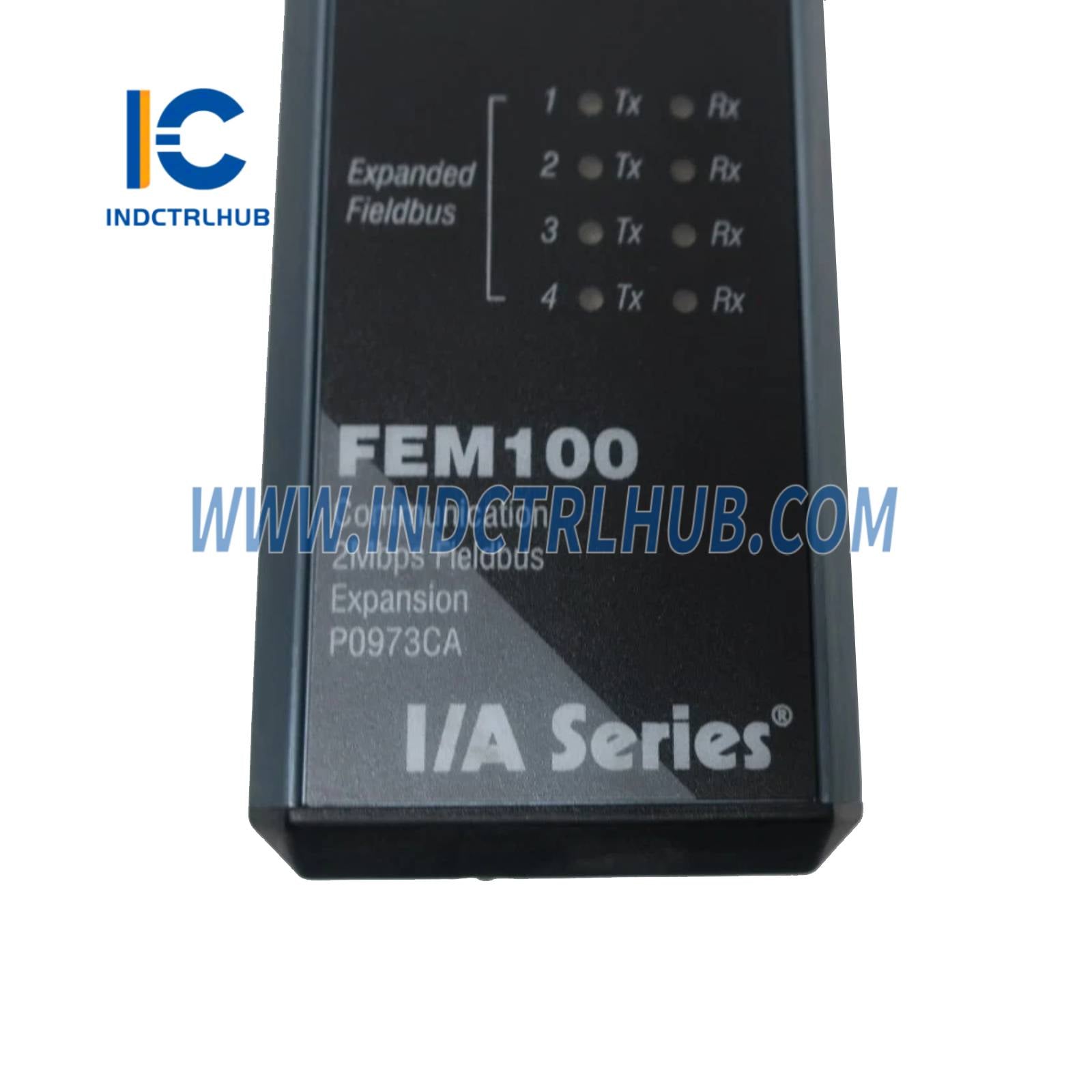

| LED jelzők | - Működési állapot (tápellátás, őrkutya időzítő) - HDLC adás/vétel FCP270 számára - HDLC adás/vétel a Bővített Fieldbus 1–4 számára |
| Alaplemez kompatibilitás | - Kéthelyes alaplemez (P0973CG): Csak FEM100 modulokat támogat; meglévő FCP270 telepítések frissítéséhez használatos - Négyhelyes alaplemez (P0973CN): Két FCP270-et, optikai szálos osztó/összevonót és két FEM100-at támogat; új telepítésekhez használatos |
🌡️ Környezeti műszaki adatok
| Paraméter | Műszaki adatok |
|---|---|
| Üzemi hőmérséklet | -20°C-tól +70°C-ig (-4°F-tól +158°F-ig) |
| Tárolási hőmérséklet | -40°C-tól +85°C-ig (-40°F-tól +185°F-ig) |
| Relatív páratartalom | 5%–95% (nem kondenzáló) (működés és tárolás) |
| Tengerszint feletti magasság | - Működés: -300-tól +3 000 m-ig (-1 000-től +10 000 lábig) - Tárolás: -300-tól +12 000 m-ig (-1 000-től +40 000 lábig) |
| Szennyeződés | G3 osztály (Kíméletlen) az ISA S71.04 szabvány szerint (EIA 364-65 szabvány alapján tesztelve, III. osztály) |
| Rezgés | 0,75 g 5 és 500 Hz között |
✅ Szabályozási megfelelőség
| Tanúsítvány típusa | Részletek |
|---|---|
| Elektromágneses kompatibilitás (EMC) | - Európai EMC irányelv 2004/108/EC - Megfelel az EN61326-1:2013 A osztályú kibocsátási és ipari immunitási szinteknek |
| RoHS megfelelőség | Megfelel az Európai Újraalkotott RoHS Irányelv 2011/65/EU előírásainak |
| Termékbiztonság | - UL/UL-C tanúsítvánnyal rendelkezik 1. osztály, A–D csoport, 2. osztály, T5 hőmérsékleti kódú burkolat alapú rendszerekhez - UL/UL-C tanúsítvánnyal rendelkezik kommunikációs áramkörök ellátására 1. osztály, A–D csoport veszélyes helyeken (B0400FA szerint) - Teljesíti a 2. osztály követelményeit a Nemzeti Elektromos Kódex (NFPA No. 70) és a Kanadai Elektromos Kódex (CSA C22.1) szerint - Európai alacsony feszültségű irányelv 2006/95/EC - ATEX irányelv 94/9/EC: DEMKO tanúsítva Ex nA IIC T4 zóna 2, IIC csoport (a B0400FA szerint) |
| Tengeri tanúsítás | ABS típusengedélyezett és Bureau Veritas Marine tanúsítvány az EC31 környezeti kategóriához |
🔧 További jellemzők
| Jellemző | Részletek |
|---|---|
| Telepítés | - Kéthelyes (P0973CG) vagy négyhelyes (P0973CN) bővítő alaplapra szerelhető - Forrócsere (áram alatt is eltávolítható/cserélhető) - Függőleges DIN sínre szerelés szükséges |
| Tápellátási követelmények | - Bemeneti feszültség: 21-től 26 V DC-ig - Fogyasztás: 2,2 W (maximális) |
| Kalibrálás | Nincs kalibráció szükséges |
| Alaplap csatlakoztathatóság | - Kéthelyes alaplap: Tartalmaz redundáns I/O kábelkapcsolatot az FCP270-ekhez (egy csatlakozó az A és B buszokhoz, vagy mindkettő a Fieldbus elosztó/végződés RH926KW-vel) - Négyhelyes alaplap: Támogat két FCP270-et és két FEM100-at optikai szálas elosztó/összekötőkkel |
| Fieldbus kiterjesztés | Támogatja a redundáns FCM2F2/FCM2F4/FCM2F10 modulokat optikai szálas kiterjesztéshez (akár 2 km, 4 km vagy 10 km), hogy helyileg vagy távolról ossza el az FBM-eket |
📦 Megrendelési információk
| Mező | Részletek |
|---|---|
| Cikkszám | P0973CA |
| Kapcsolódó alkatrészek | - Kéthelyes bővítő alaplap: P0973CG - Négyhelyes bővítő alaplap: P0973CN - Fieldbus elosztó/végződés: RH926KW (felváltja a P0926KW-t) - Fieldbus kommunikációs modulok: FCM2F2, FCM2F4, FCM2F10 - Kompatibilis processzor: FCP270 |
| Kapcsolódó PSS Dokumentumok | - PSS 21H-1B9: Field Control Processor 270 (FCP270) - PSS 31H-2SOV: Standard 200 sorozat alrendszer áttekintése - PSS 31H-2SBASPLT: Standard 200 sorozatú alaplemezek - PSS 31H-2FCM: Fieldbus kommunikációs modul, FCM2F2/FCM2F4/FCM2F10 |
