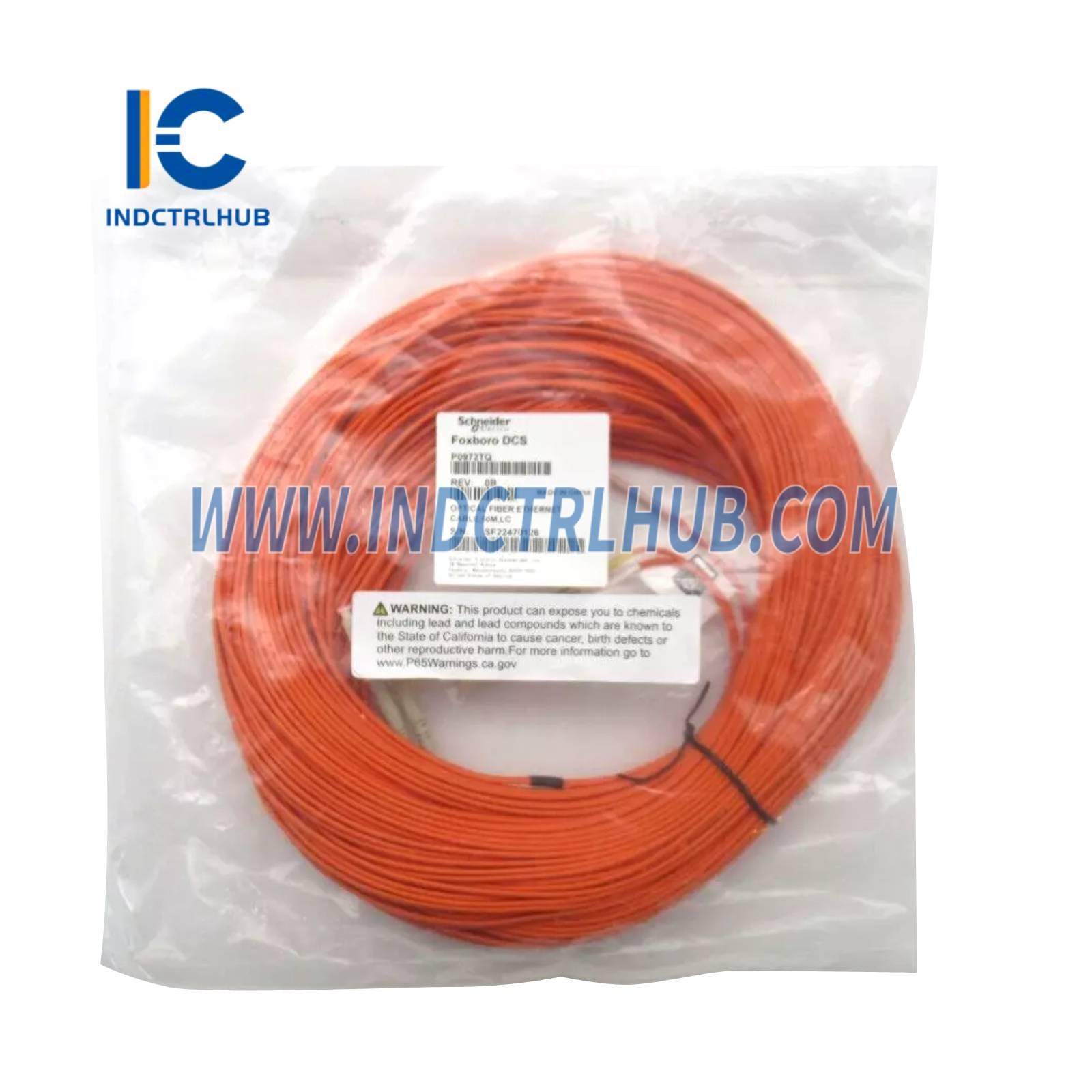

P0972TQ termékparaméterek (LC-LC optikai kábel)
📘 Termék áttekintés
| Mező | Részletek |
|---|---|
| Gyártó | Schneider Electric (Foxboro) |
| Cikkszám | P0972TQ |
| Terméktípus | LC-LC optikai kábel |
| Funkció | Csatlakoztatja az elektrodinamikus vezérlőt (EDC6000) a vezérlőhálózati elemekhez (pl. splitter/combiner, switch) |
| Rendszer kompatibilitás | EcoStruxure Foxboro DCS, elektrodinamikus vezérlő (EDC6000) |
| Kapcsolódó PSS dokumentum | PSS 41S-2EDC (EcoStruxure Foxboro DCS elektrodinamikus vezérlő) |
⚙️ Műszaki specifikációk
| Jellemző | Műszaki adatok |
|---|---|
| Cél | Lehetővé teszi az Ethernet kommunikációt az EDC6000 vezérlőhálózat számára (A és B csatornák) és az IED kommunikációt (C csatorna) |
| Hálózati kompatibilitás | - Foxboro DCS vezérlőhálózat (A és B csatornák, redundáns) - IEC 61850 és Modbus TCP protokollok (C csatorna) |
| Ethernet szabvány | 100Base-FX (100 Mbps optikai kapcsolat, IEEE 802.3 Ethernet szabvány) |
| Hullámhossz | 1310 nm (összhangban az EDC6000 optikai csatornáival, 6. oldal) |
| Duplex támogatás | Támogatja a fél- és teljes duplex Ethernet kommunikációt (6. oldal) |
| Kábel mód | Multimódusú vagy egymódusú (32. oldal) |
| Maximális távolság | Akár 2000 m (6562 láb) multimódusú 50/125 μm vagy 62,5/125 μm kábelekhez (6. oldal) |

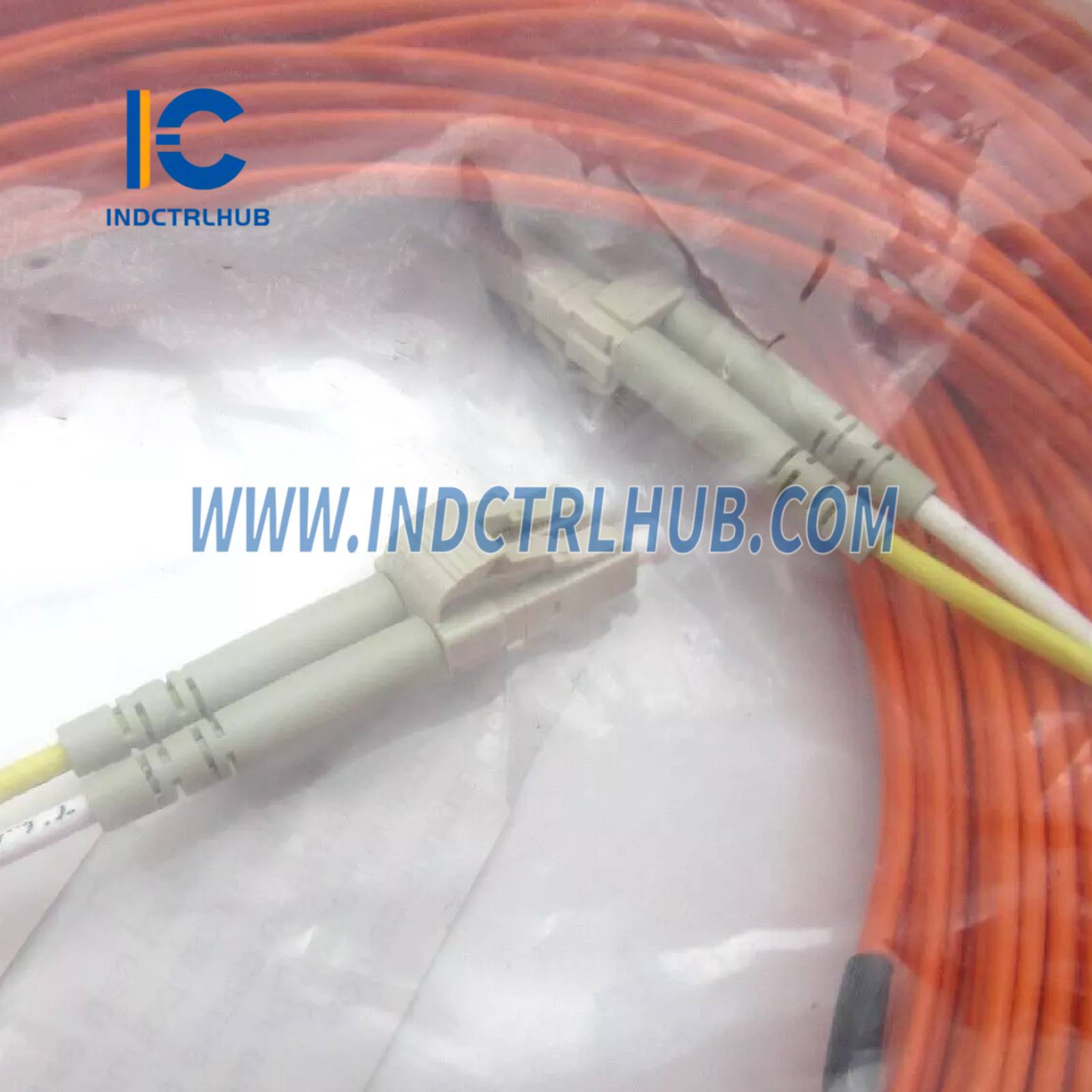

| Csatlakozók | LC - LC (Lucent csatlakozó) |
| Diagnosztikai támogatás | Kompatibilis az SFP Link Status és Activity Status LED-ekkel a kapcsolat és kommunikáció figyeléséhez (6. oldal) |
📏 Fizikai specifikációk
| Jellemző | Műszaki adatok |
|---|---|
| Hossz | 50 m (164 láb) (32. oldal) |
| Optikai szál típusa | Multimódusú (50/125 μm vagy 62,5/125 μm) vagy egymódusú (6., 32. oldal) |
| Csatlakozók | LC - LC (32. oldal) |
| Kábel anyaga | Nincs megadva; valószínűleg szabványos optikai kábel védőköpennyel (pl. PVC vagy LSZH) |
| Súly | Nincs megadva; becsült súly kb. 0,8–1,2 kg (1,76–2,64 font) a tipikus 50 m-es optikai kábelek alapján |
| Szerelés | Nincs szükség rögzítésre; a kábel az EDC6000 és a hálózati komponensek között van vezetve |
🌡️ Környezeti műszaki adatok
| Paraméter | Műszaki adatok |
|---|---|
| Üzemi hőmérséklet | -20°C-tól +70°C-ig (-4°F-tól +158°F-ig) (összhangban az EDC6000, 39. oldal) |
| Tárolási hőmérséklet | -40°C-tól +85°C-ig (-40°F-tól +185°F-ig) (összhangban az EDC6000, 39. oldal) |
| Relatív páratartalom | 5%-tól 95%-ig (nem kondenzáló) (üzemeltetés és tárolás, 39. oldal) |
| Üzemmagasság | -300 m-től +2 000 m-ig (-1 000 lábtól +6 500 lábig) (39. oldal) |
| Rezgés | 1 g (10 Hz-től 150 Hz-ig) (összhangban az EDC6000, 39. oldal) |
| Ütés | 5 g (18 impulzus, egyenként 11 ms) (összhangban az EDC6000, 39. oldal) |
| Ütközés | 10 g (6000 impulzus, egyenként 16 ms) (összhangban az EDC6000, 39. oldal) |
✅ Szabályozási megfelelőség
| Tanúsítvány típusa | Részletek |
|---|---|
| EMC | - Megfelel az Európai EMC irányelv 2014/30/EU előírásainak - EN 61326-1 (A osztályú kibocsátás, ipari immunitás) - EN 61000-6-5 (Immunitás erőmű/átviteli állomás környezetekre) (46. oldal) |
| Tengeri tanúsítás | - Bureau Veritas Marine tanúsítva az EC31 környezeti kategóriára - Det Norske Veritas (DNV) tanúsítva vezérlő és felügyeleti rendszerekhez, ha megfelelően módosított G128 burkolatba van telepítve (46., 49. oldal) |
| Termékbiztonság | - UL 61010-1, CSA C22.2 No. 61010-1, EN 61010-1:2010 + A1:2019 (elektromos berendezések biztonsági szabványai) (47. oldal) |

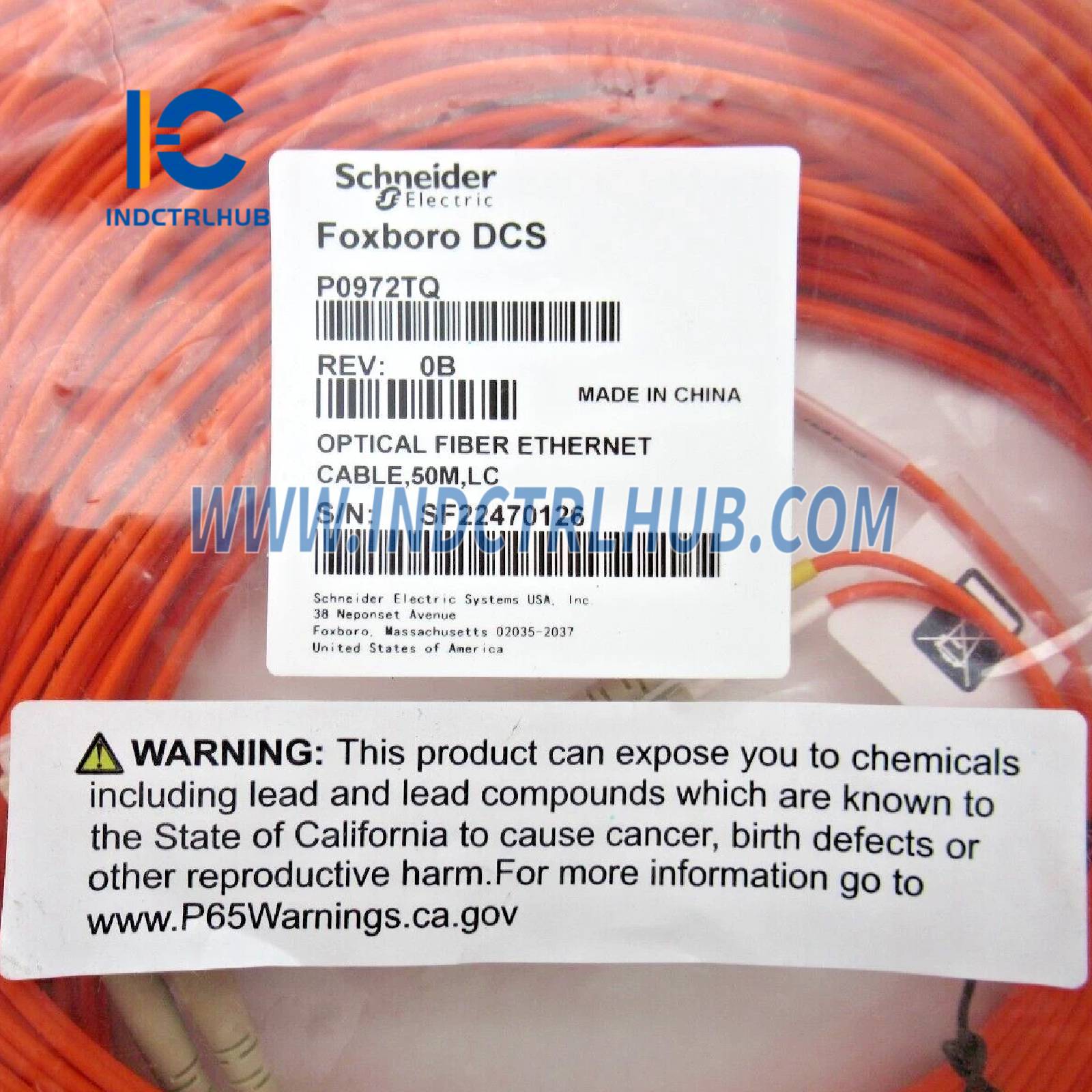

| 65-ös Javaslat | Tartalmaz olyan vegyi anyagokat (pl. ólom), amelyeket Kalifornia állam ismert rákkeltőnek és reprodukciós károsító hatásúnak (52. oldal) |
🔧 További jellemzők
| Jellemző | Részletek |
|---|---|
| Telepítés | Csatlakoztatja az EDC6000-et osztó/összevonóhoz (pl. P0926AH) vagy vezérlő hálózati kapcsolóhoz (pl. RH102AP, RH102AN) (32. oldal) |
| Kompatibilitás | - Kompatibilis az EDC6000 SFP modulokkal (SY-6038090, 100Base-FX) (48. oldal) - Támogatja az osztó/összevonóhoz (RH972ZQ) vagy kapcsolókhoz (RH102AM, RH102AN, RH102AP) való csatlakozást |
| Interoperabilitás | Támogatja a 100 Mbps optikai Ethernet interfészt nagy elektromos szigeteléssel (6. oldal) |
📦 Megrendelési információk
| Mező | Részletek |
|---|---|
| Cikkszám | P0972TQ |
| Kapcsolódó alkatrészek | - Osztó/összevonó: P0926AH, RH972ZQ (0,25 m LC-LC kábel) - Vezérlő hálózati kapcsolók: RH102AP, RH102AM, RH102AN - SFP modul: SY-6038090 (100Base-FX) - Egyéb optikai kábelek: P0972TN (3 m), P0972TR (MT-RJ - LC), P0972TP (15 m) (48. oldal) |
| Tengeri tanúsítás | Tanúsítva tengeri környezetekre, ha megfelelően módosított G128 burkolatba van telepítve (részletekért forduljon a Schneider Electric értékesítési irodájához) (49. oldal) |
| Kapcsolódó PSS Dokumentumok | - PSS 41S-2S6KSWR: EcoStruxure Foxboro SCADA RTU állomás, RTV és RTU Connect Secure szoftver - PSS 41H-8S6KAOV: EcoStruxure Foxboro SCADA SCD6000 RTU architekturális áttekintés - B0780DW: EcoStruxure Foxboro SCADA SCD6000 hardver felhasználói kézikönyv |
