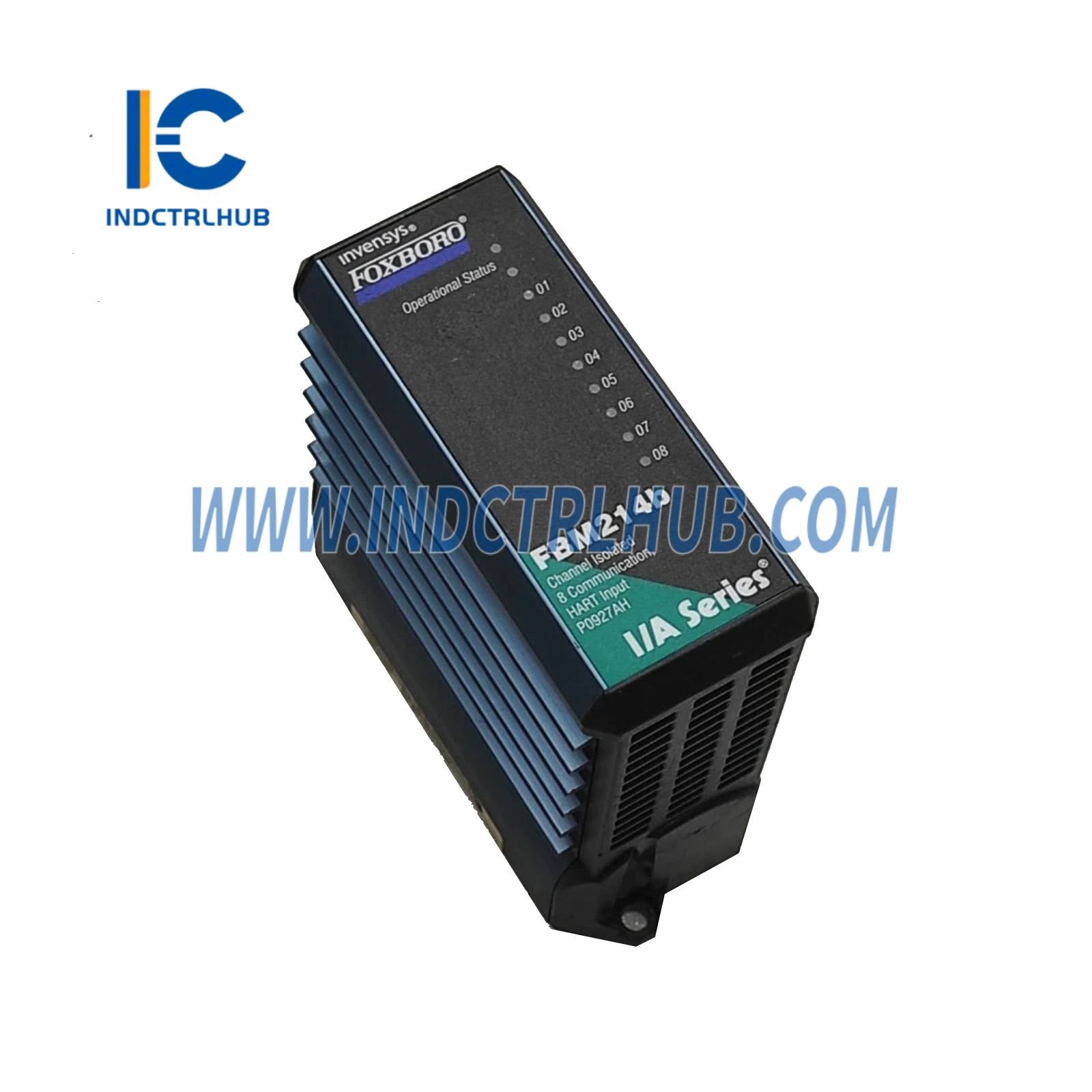

Termékparaméterek a P0927AH (FBM214b HART kommunikációs bemeneti modul) számára
📘 Termék áttekintés
| Mező | Részletek |
|---|---|
| Gyártó | Foxboro (a Schneider Electric-től) |
| Cikkszám | RH927AH (felváltja a P0927AH-t) |
| Terméktípus | FBM214b HART kommunikációs bemeneti modul |
| Funkció | Nyolc egyenként szigetelt 4–20 mA analóg bemeneti csatornát biztosít HART kommunikáció támogatással |
| Rendszer kompatibilitás | Foxboro Evo™ folyamatautomatizálási rendszer |
| Kapcsolódó PSS dokumentum | PSS 31H-2S214 (FBM214b, HART kommunikációs bemeneti modul) |
⚙️ Műszaki specifikációk
| Jellemző | Műszaki adatok |
|---|---|
| Bemeneti csatornák | 8 egyenként elszigetelt csatorna |
| Bemeneti jeltípusok | - Szabványos 4–20 mA analóg jel - Digitális HART frekvenciaeltolásos kulcskódolás (FSK) jel, amely 4–20 mA jelre van ráhelyezve |
| HART kompatibilitás | Támogatja a 5., 6. vagy 7. verziójú HART műszereket |
| Kommunikáció | - Pont-pont kapcsolat, mester/szolga, aszinkron, fél-duplex 1200 baud sebességgel - 2 üzenet másodpercenként - Támogatja a HART univerzális parancsokat az Intelligent Field Device Configurator (IFDC) segítségével |
| Hibavizsgálat | Paritás minden bájton, egy CRC ellenőrző bájt |
| Maximális távolság | Akár 3030 m (10 000 láb) a HART FSK fizikai réteg specifikáció HCF_SPEC-54, 8.1-es verziója szerint (csökkentve intrinszik biztonsági gátakkal) |
| Analóg bemeneti pontosság | ±0,03% a teljes skálához képest (tartalmazza a nemlinearitást) |
| Hőmérsékleti együttható | 50 ppm/°C |
| Felbontás | 15 bit |
| Frissítési sebesség | 100 ms csatornánként |
| Integrációs idő | 500 ms |
| Közös módusú elnyomás | >100 dB 50 vagy 60 Hz-en |
| Normál módusú elnyomás | >35 dB 50 vagy 60 Hz-en |
| Érzékelő ellenállás | 61,5 Ω névleges |
| Teljes bemeneti ellenállás | - Külső tápellátású: 282 Ω - Belső tápellátású: 302 Ω |
| Huroktápellátás | - Belső: 24 V DC ±10% csatornánként, minimum 18,5 V DC 20,5 mA-nál - Külső: opcionális, kábel balun modul (RH903SV) szükséges 2 vagy több csatornához az áthallás megelőzésére |
| Hurktáplálás védelem | Áramkorlátozott <37 mA csatornánként |
| Mezőbusz kommunikáció | Redundáns 2 Mbps modul Fieldbus (A vagy B útvonal) |
| Szoftverkövetelmények | I/A sorozat v8.2–v8.8 vagy Control Core Services v9.0 vagy újabb |
📏 Fizikai specifikációk
| Jellemző | Műszaki adatok |
|---|---|
| Súly | Kb. 284 g (10 oz) |
| Méretek | - Magasság: 102 mm (4 in), 114 mm (4,5 in) rögzítőfülekkel - Szélesség: 45 mm (1,75 in) - Mélység: 104 mm (4,11 in) |

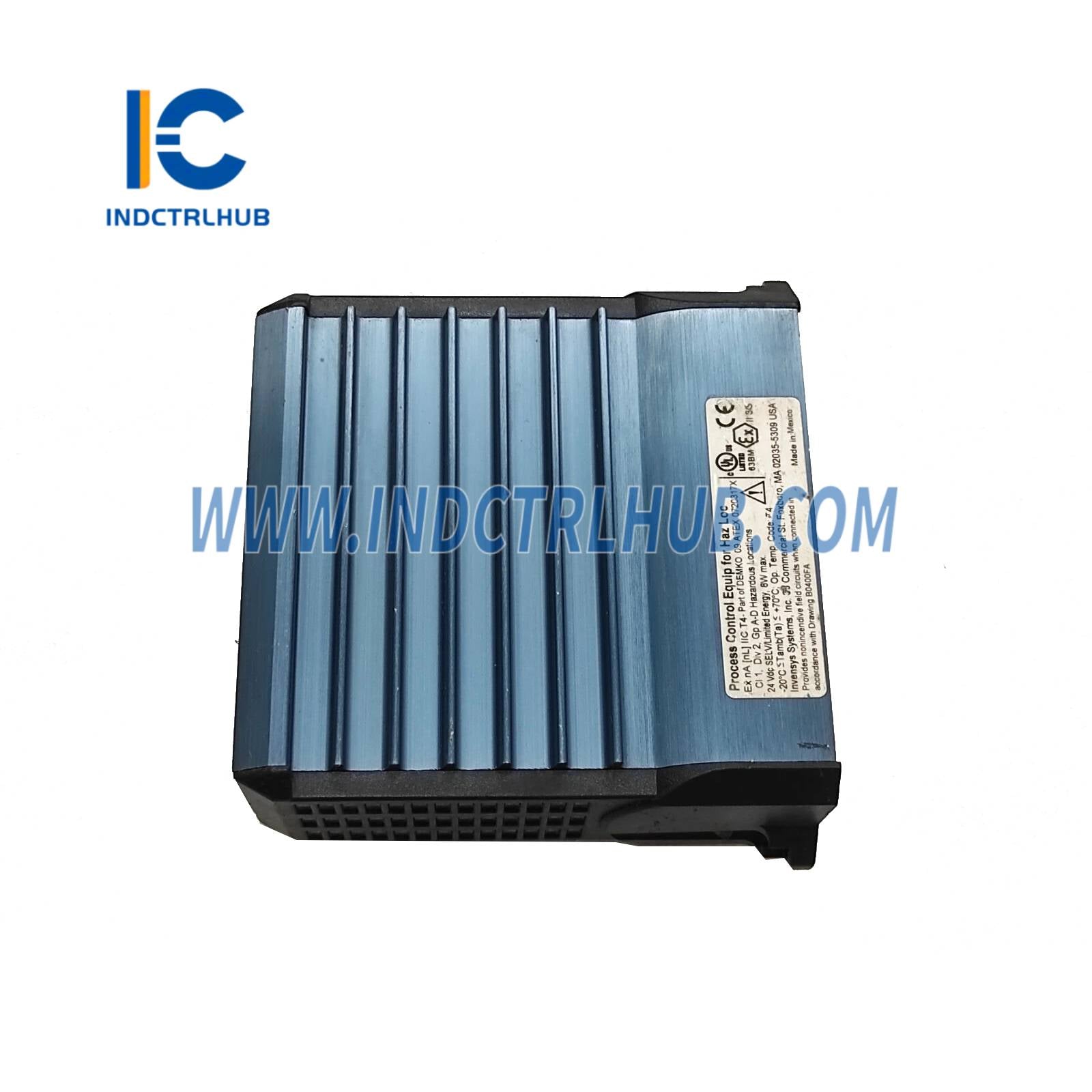

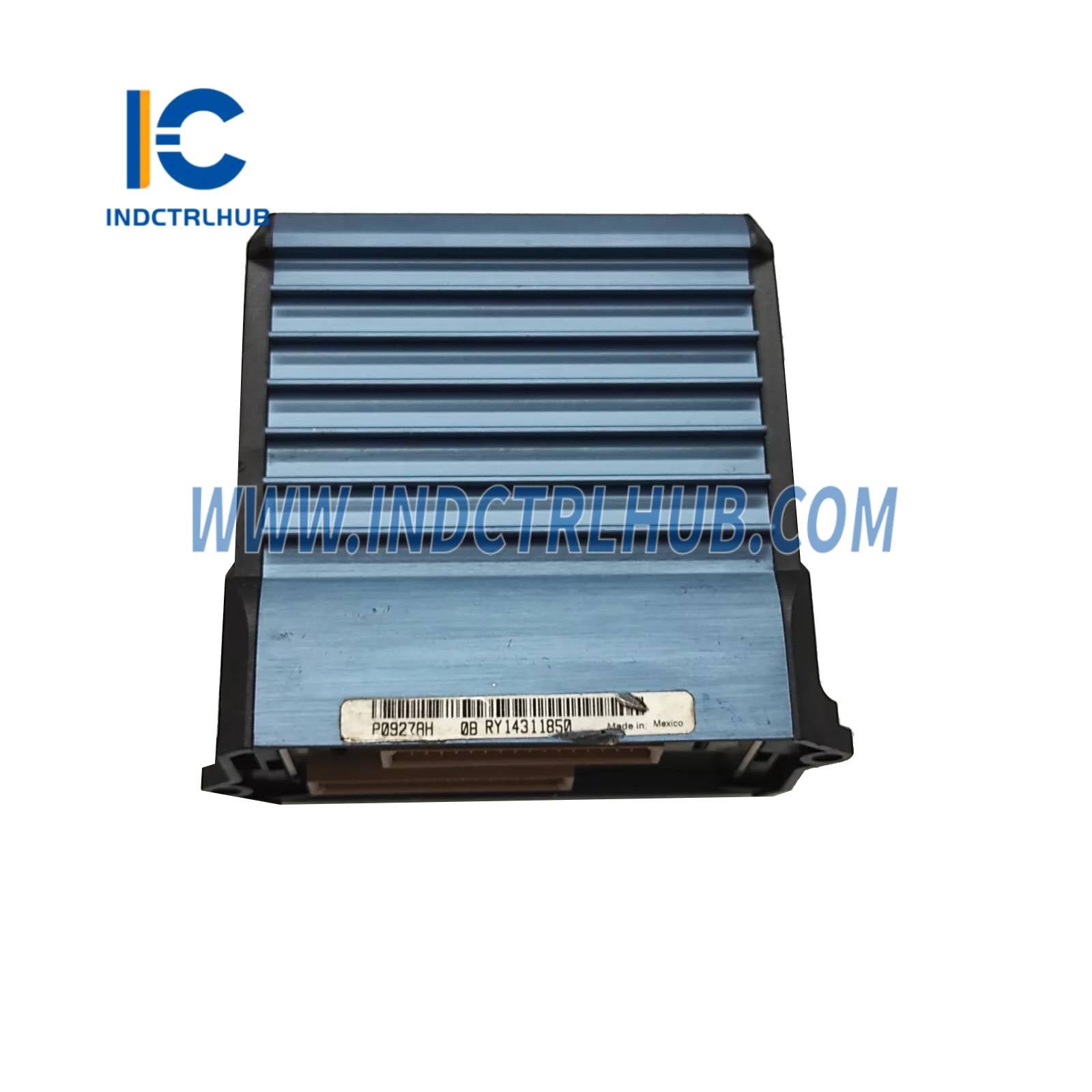

| Kivitelezés | Masszív extrudált alumínium külső |
| Szerelés | - Moduláris alaplemez (DIN sín vagy 19 hüvelykes rack szerelőkészlettel) - Kompatibilis a 100-as sorozatú átalakító szerkezettel |

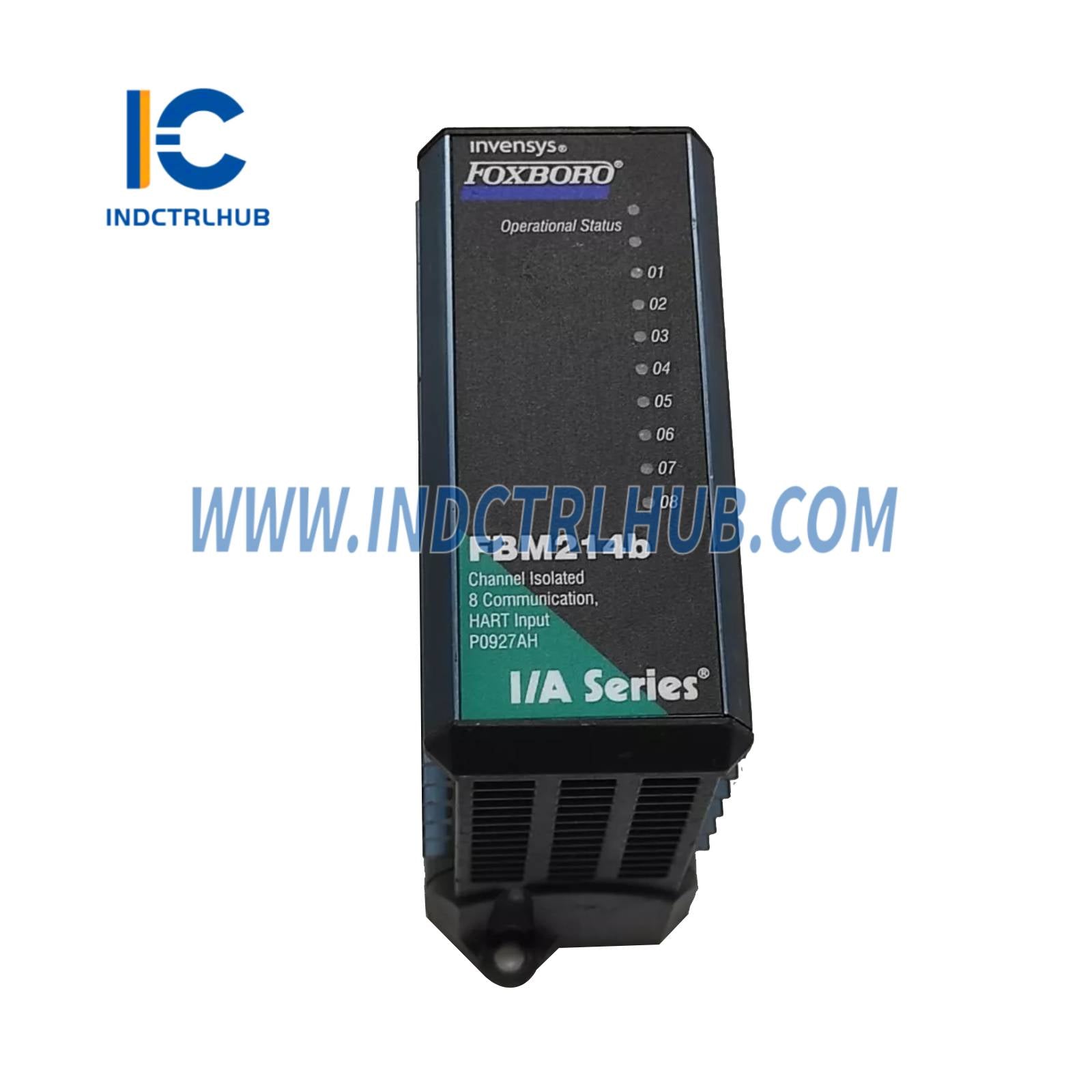

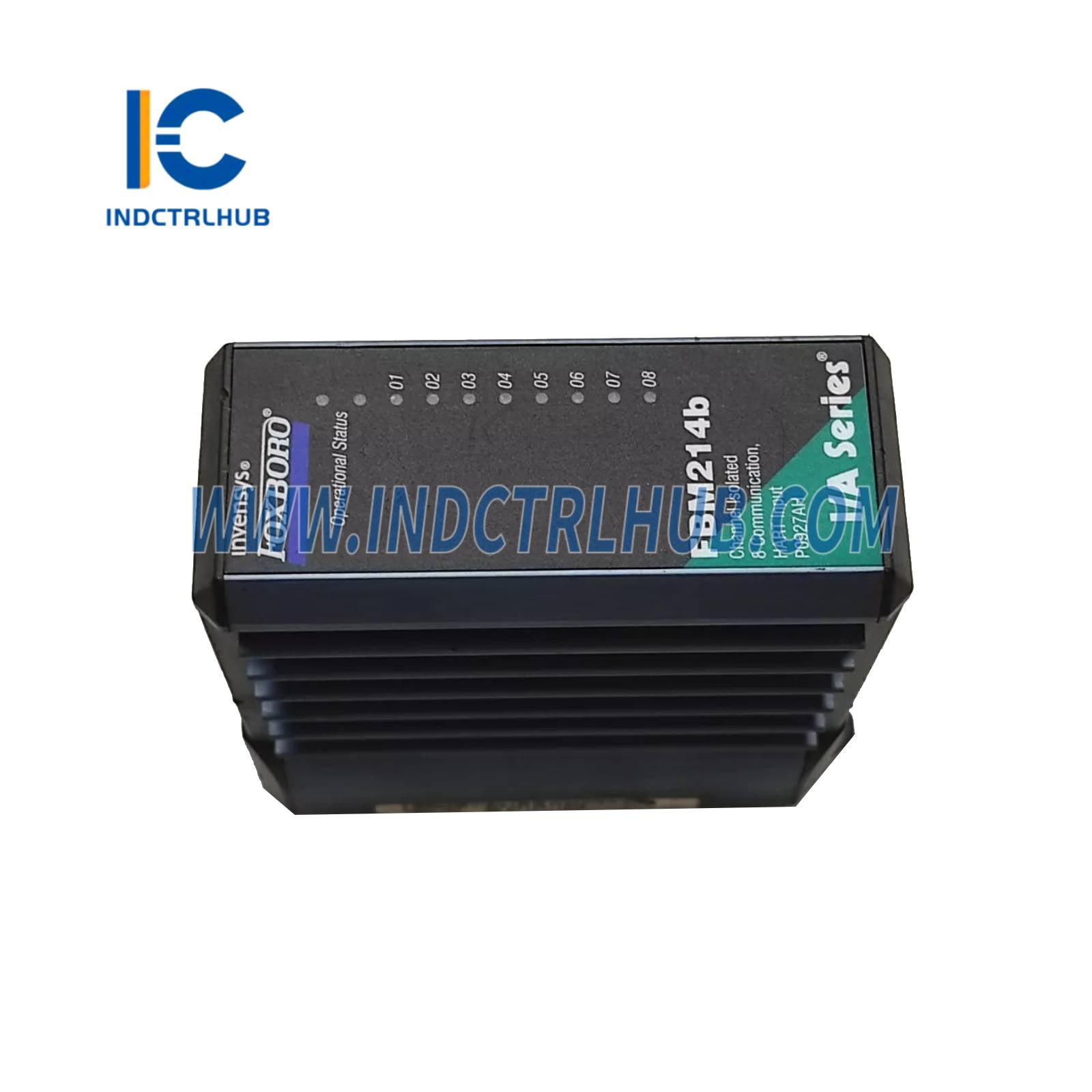

| Vizuális jelzők | LED-ek a működési állapot és a csatorna kommunikációs aktivitás jelzésére |
| Megszüntetés | - Csatlakozik DIN sínre szerelt lezáró egységhez (TA) 1-es típusú kábeleken keresztül - TA cikkszám: RH924JH (felváltja a P0924JH-t) kompressziós terminálokkal |
| Kábel típusok | - Poliuretán (P/PVC) vagy alacsony füstképződésű, halogénmentes (LSZH) - Hosszúságok: 0,5 m (1,6 láb) - 30 m (98,4 láb) (lásd 2. táblázat, 10. oldal) |

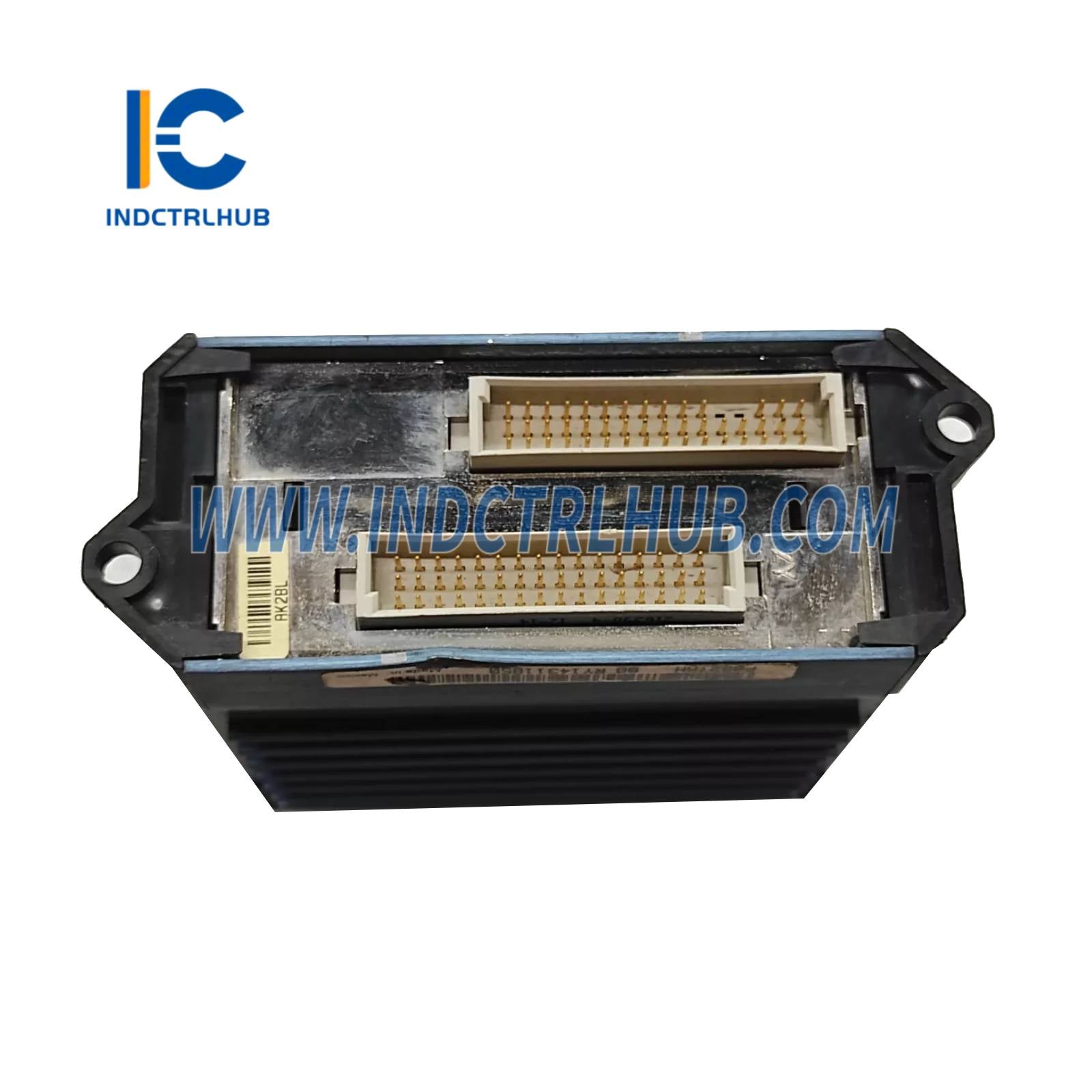

| Kábelcsatlakozások | - FBM alaplemez vége: 37 tűs D-subminiature - TA vége: 25 tűs D-subminiature |
| Helyszíni bekötés | - Kompressziós típus: 0,2–4 mm² tömör, 0,2–2,5 mm² rézszálas, 24–12 AWG - Rézszálas, érvéghüvellyel: 0,2–2,5 mm² |
🌡️ Környezeti műszaki adatok
| Paraméter | Műszaki adatok |
|---|---|
| Üzemi hőmérséklet | -20 és +70°C között (-4 és +158°F között) |
| Működési páratartalom | 5–95% (nem kondenzáló) |
| Üzemmagasság | -300-tól +3 000 m-ig (-1 000-től +10 000 lábig) |
| Tárolási hőmérséklet | -40-től +70°C-ig (-40-től +158°F-ig) |
| Tárolási páratartalom | 5–95% (nem kondenzáló) |
| Tárolási magasság | -300-tól +12 000 m-ig (-1 000-től +40 000 lábig) |
| Szennyeződés | G3 osztály (szigorú) az ISA S71.04, EIA 364-65 III. osztálya szerint |
| Rezgés | 7,5 m/s² (0,75 g) 5-től 500 Hz-ig |
✅ Szabályozási megfelelőség
| Tanúsítvány típusa | Részletek |
|---|---|
| EMC | - Európai EMC irányelv 2004/108/EK és 2014/30/EU - Megfelel az EN61326-1:2013 A osztályú kibocsátási és ipari immunitási szinteknek |

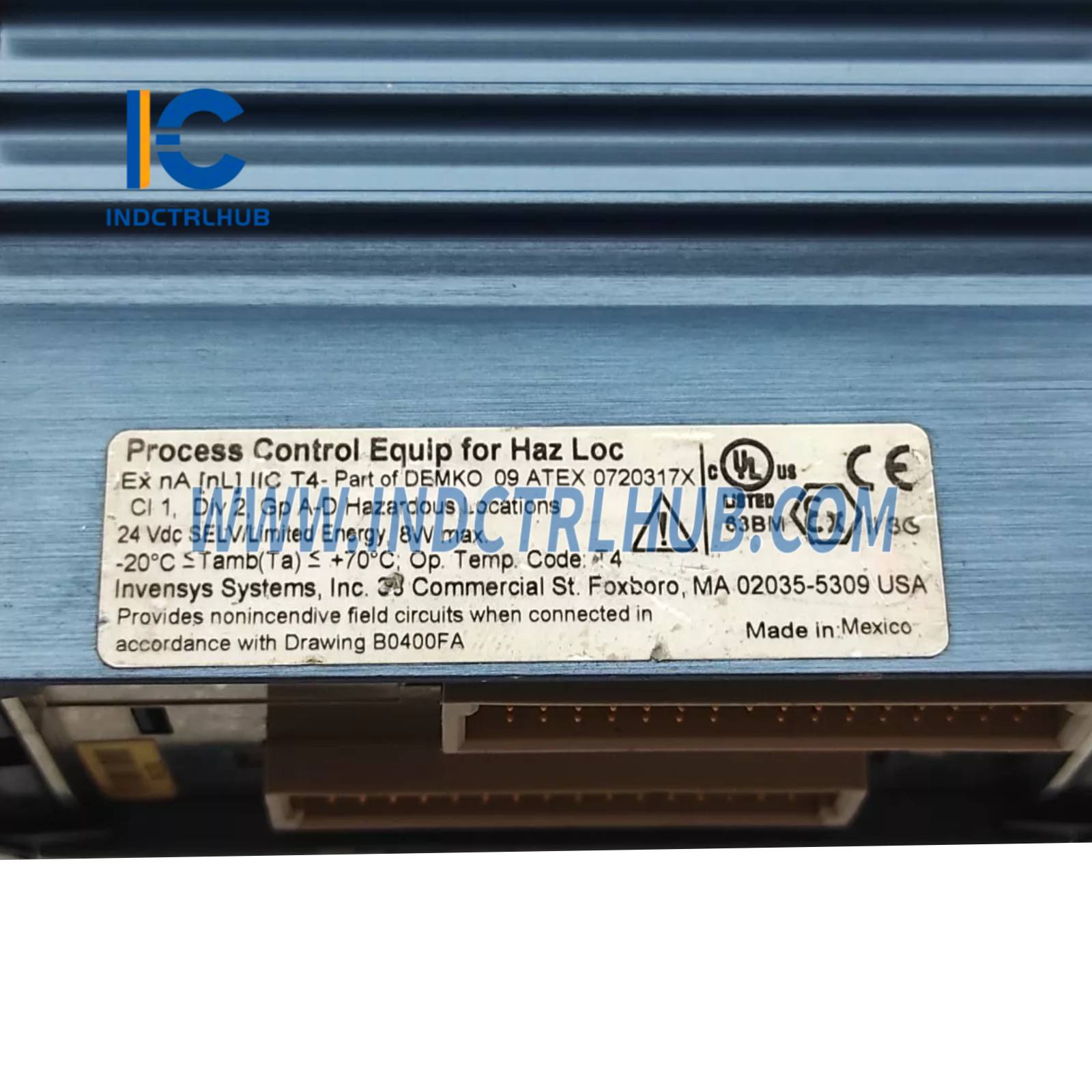

| Termékbiztonság | - UL/UL-C tanúsítvánnyal rendelkezik I. osztály, A-D csoportok, 2. osztály, T4 (a B0400FA szerint) - Megfelel a 2. osztály követelményeinek (NFPA 70, CSA C22.1) - DEMKO tanúsított Ex nA IIC T4 Zóna 2-re (a B0400FA szerint) |
| RoHS megfelelőség | Megfelel az Európai RoHS irányelv 2011/65/EU előírásainak |
| Tengeri tanúsítás | ABS típusengedélyezett és Bureau Veritas Marine által tanúsított az EC31 környezeti kategóriára |
| Kalibrálás | A modul vagy a lezáró egység kalibrálása nem szükséges |
🔧 További jellemzők
| Jellemző | Részletek |
|---|---|
| Szigetelés | - Galván szigetelés csatornánként egymástól, földtől és a modul logikától - Ellenáll 600 V AC közös mód potenciálnak 1 percig |
| Tápellátási követelmények | - Bemeneti feszültség: 24 V DC +5%/-10% (redundáns) - Fogyasztás: max. 7 W - Hőleadás: max. 4 W |
| Kábel Balun modul | - Alkatrész szám: RH903SV (felváltja a P0903SV-t) - Külső tápegységhez 2 vagy több csatornával szükséges az áthallás megelőzésére - 4 balunt tartalmaz |
| Eltávolítás/Csere | Eltávolítható/cserélhető a terepi vezetékek, táp vagy kommunikációs kábelek leválasztása nélkül |
| 100-as sorozat frissítés | Kompatibilis a RH924JH TA-val vagy a Befejező szerelvény adapterrel (TAA) a 100-as sorozat FBM01 cseréjéhez |
📦 Megrendelési információk
| Mező | Részletek |
|---|---|
| Cikkszám | RH927AH (felváltja a P0927AH-t) |
| Kapcsolódó alkatrészek | - Befejező szerelvény: RH924JH (felváltja a P0924JH-t) - Kábel balun modul: RH903SV (felváltja a P0903SV-t) - 1-es típusú kábelek (P/PVC): RH916DA–RH916DJ, RH931RM - 1-es típusú kábelek (LSZH): RH928AA–RH928AK |
| Kapcsolódó PSS Dokumentumok | - PSS 31H-2SOV: Standard 200 sorozat alrendszer áttekintése - PSS 31H-2W100: 100-as sorozat FBM frissítő alrendszer áttekintése - PSS 31H-2CERTS: Ügynökségi tanúsítványok - PSS 31H-2W4: Befejező szerelvény adapter modulok - PSS 31H-2SBASPLT: Moduláris alaplemezek - PSS 31H-2W8: 100-as sorozat átalakító szerkezetek |
