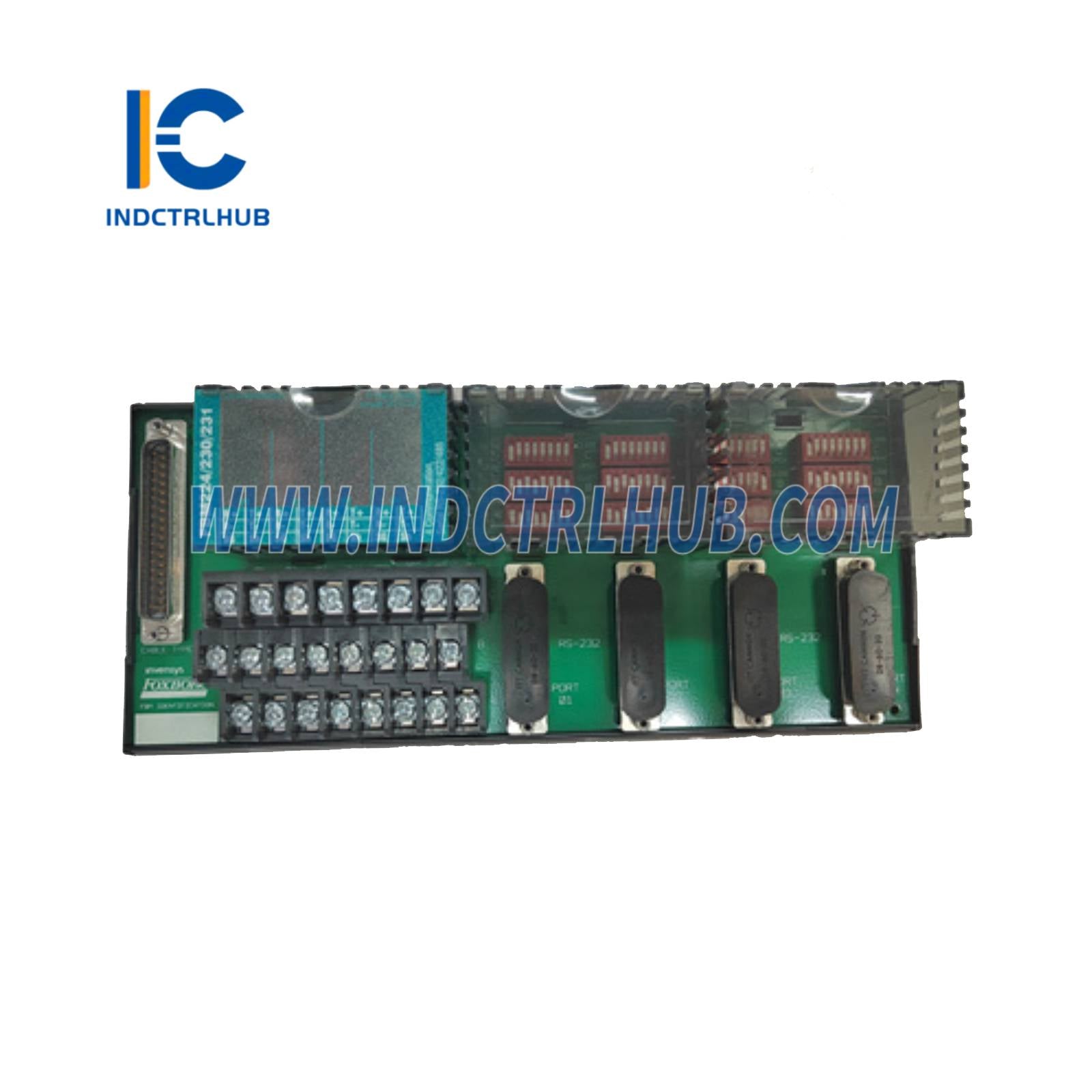

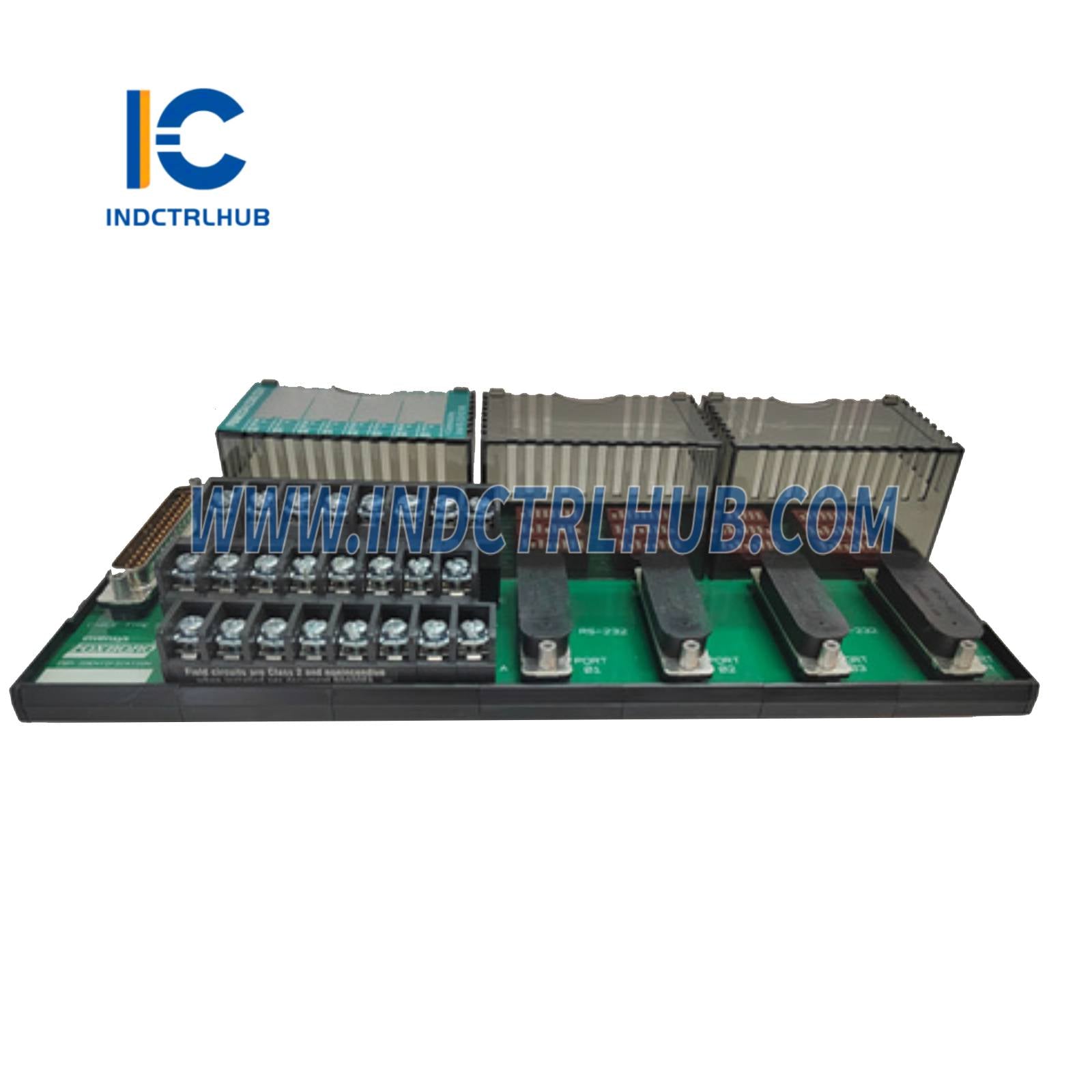

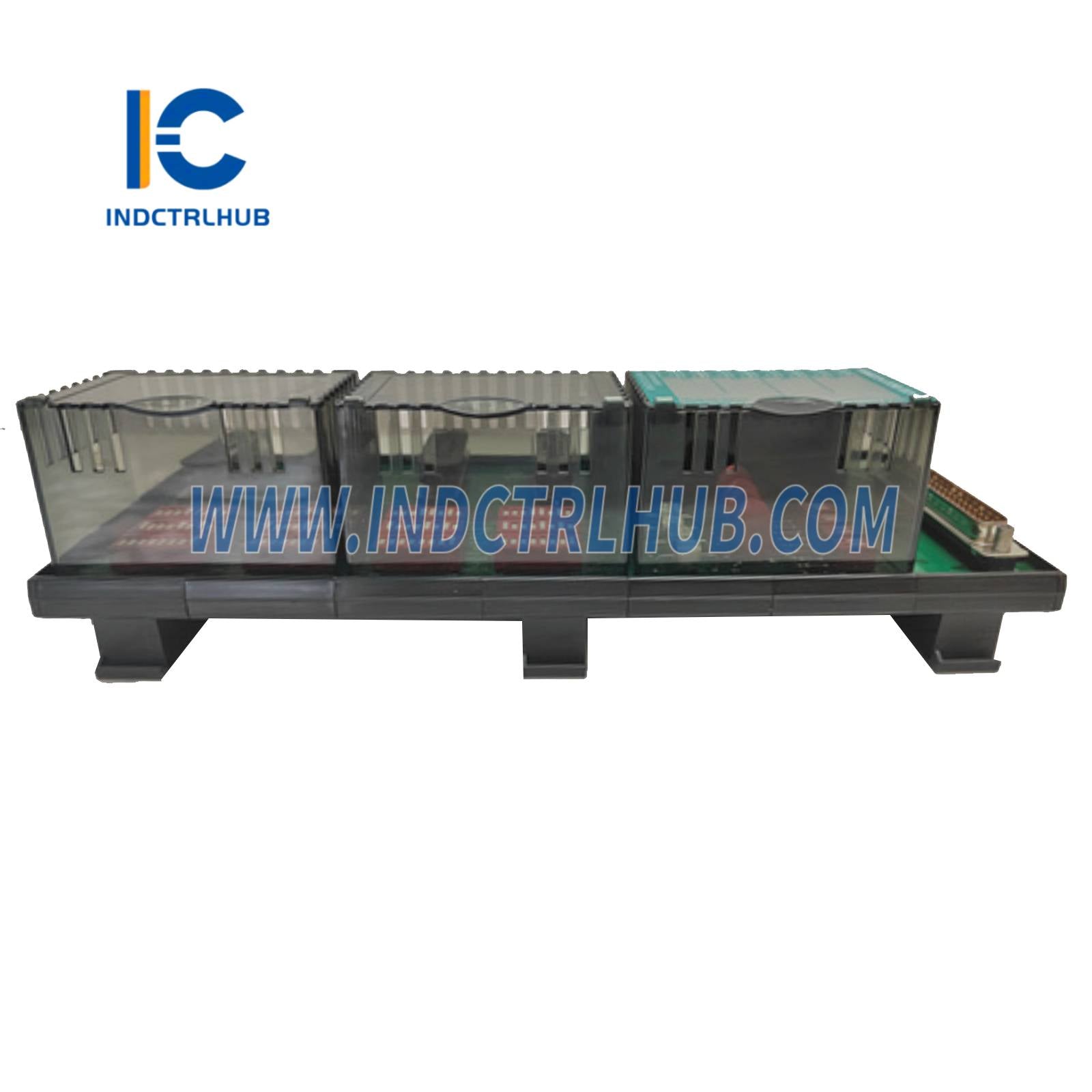

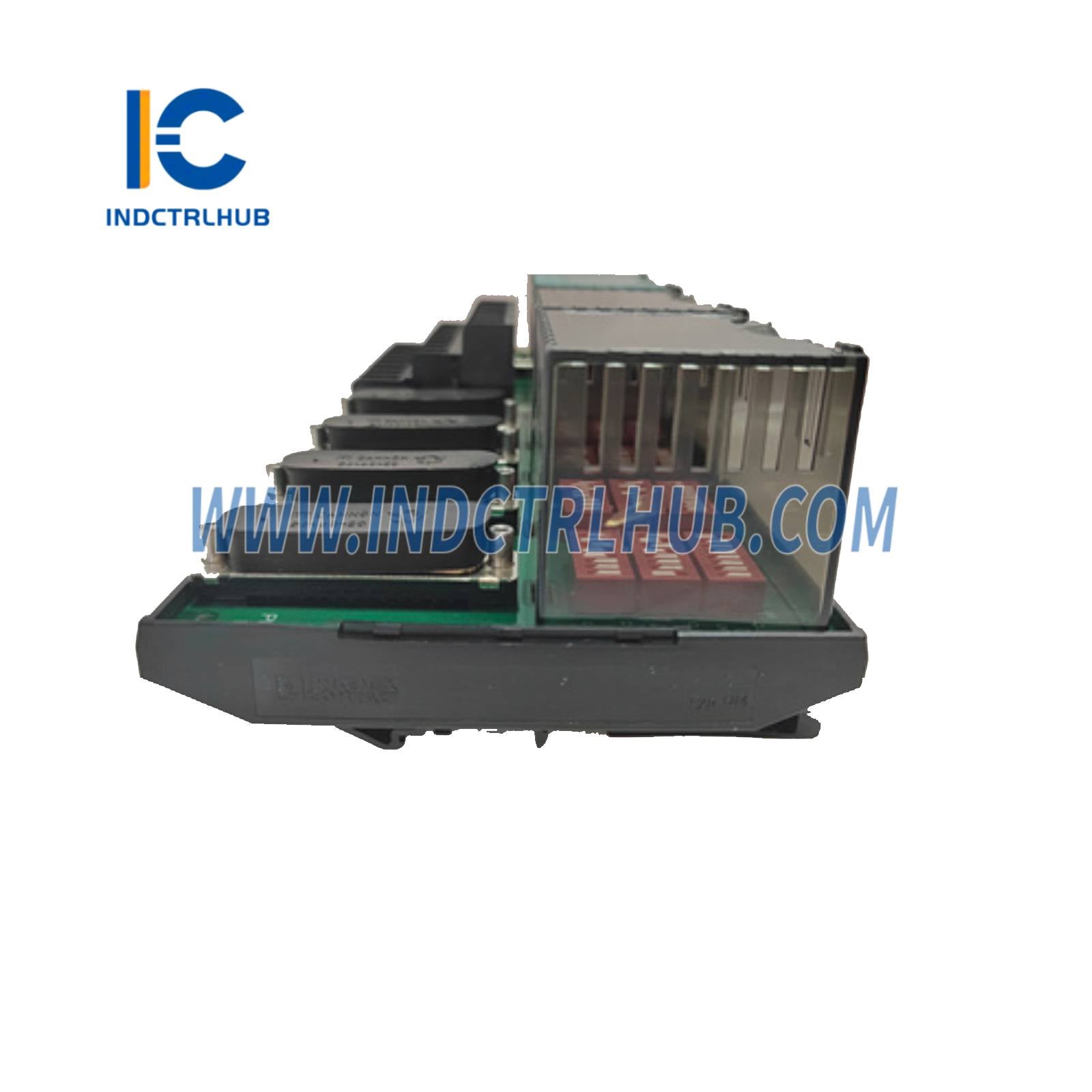

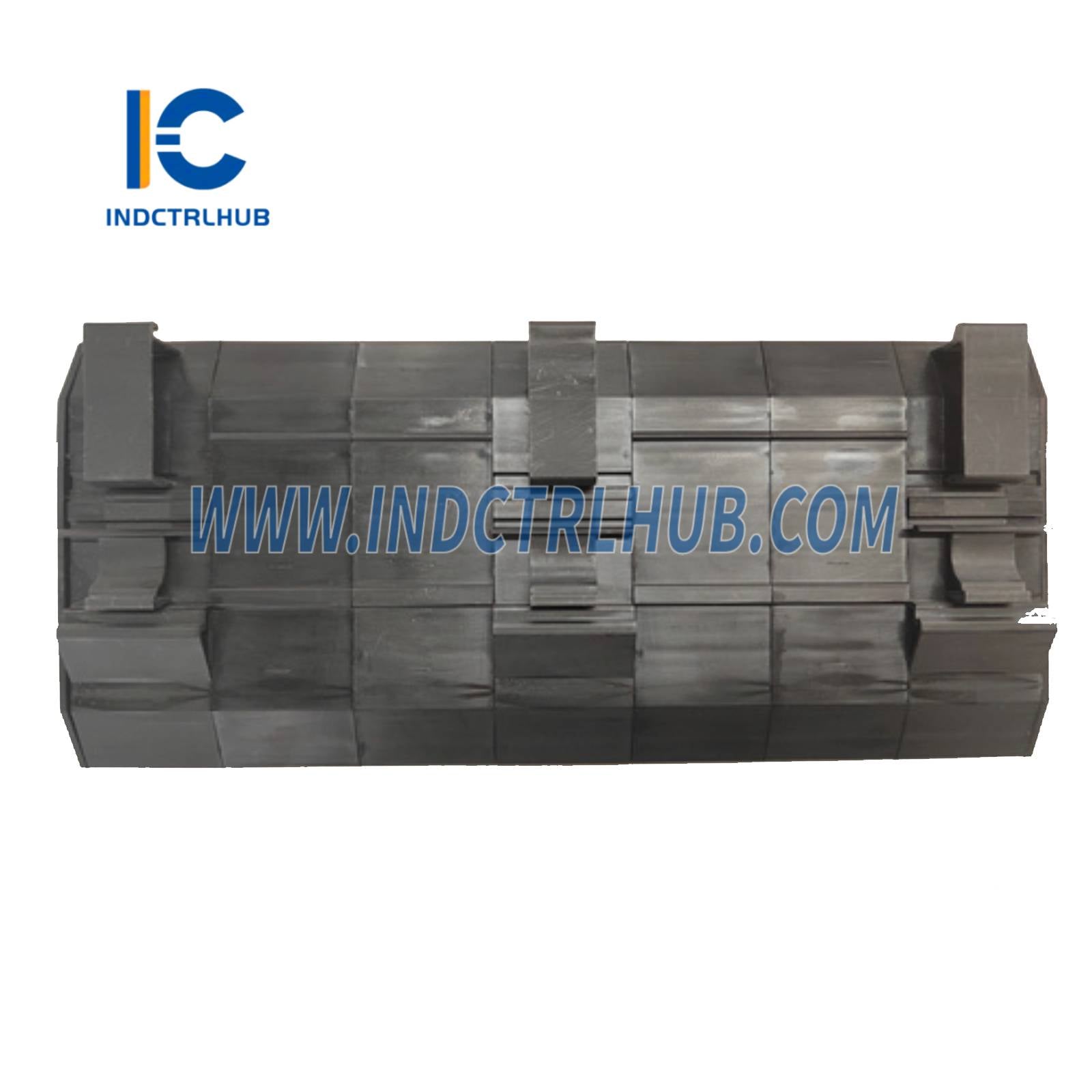

P0926PA termékparaméterek (Gyűrűs saru lezáró egység)
📘 Termék áttekintés
| Mező | Részletek |
|---|---|
| Gyártó | Foxboro (a Schneider Electric-től) |
| Cikkszám | P0926PA |
| Terméktípus | Gyűrűs saru lezáró egység soros kommunikációhoz |
| Funkció | Csatlakoztatja az FDC280 alaplap soros portjait soros terepi eszközökhöz (RS-232, RS-422, RS-485) 5-ös típusú kábeleken keresztül |
| Rendszer kompatibilitás | Foxboro EcoStruxure DCS, kifejezetten az FDC280 Field Device Controllerhez |
| Kapcsolódó PSS dokumentum | PSS 41H-2FDC280 (Field Device Controller 280) |
⚙️ Műszaki specifikációk
| Jellemző | Műszaki adatok |
|---|---|
| Cél | Lehetővé teszi a soros kommunikációt az FDC280 és a terepi eszközök között |
| Támogatott protokollok | - RS-232 (DB-25 kábelen keresztül ügyfél által biztosított eszközhöz/modemhez/átalakítóhoz) - RS-422 (4 vezetékes kommunikáció) - RS-485 (csavart érpár árnyékolt réz kábel, egyvezetékes pár) |
| Port konfiguráció | Csatlakozik az FDC280 négy soros portjának egyikéhez (minden port konfigurálható RS-232, RS-422 vagy RS-485 számára) |
| Eszköztámogatás | - Akár 128 RS-485 terepi eszköz négy porton keresztül (max. 32 eszköz portonként) - Támogatja az egypontos és kétpontos soros eszközöket |
| Kábel kompatibilitás | - Kompakt 5-ös típusú kábelek használata (RH100HV, RH100HW, RH100HX, RH100HY, RH100HZ) az FDC280 alaplap és a lezáró egység között - RS-232 kábelek egypontos eszközökhöz (RH970XD, RH970WY, RH970XC, RH970WX) - RS-232 Y-kábelek hibamentes FDC280-hoz egypontos eszközökhöz (RH100MM, RH100MN) |
| Átviteli sebességek | 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 baud |
| Protokoll jellemzők | Aszinkron kommunikáció, 8 bites karakterek, páratlan/páros/nincs paritás, 1 vagy 2 stopbit |
| Csatlakozó típusa | Gyűrűs saru csatlakozók a soros mezőeszköz vezetékének biztonságos rögzítéséhez |
📏 Fizikai specifikációk
| Jellemző | Műszaki adatok |
|---|---|
| Súly | Körülbelül 363 g (0,8 font) |
| Méretek | - Magasság: 111 mm (4,37 hüvelyk) - Szélesség: 216 mm (8,51 hüvelyk) - Mélység: Nem meghatározott (lásd 11. ábra, 28. oldal) (becsült ~30–50 mm hasonló szerelvények alapján) |
| Kivitelezés | - Anyag: Valószínűleg PC és ABS vagy hasonló tartós anyag (nem meghatározott, az alaplap anyagából következtetve) - Gyulladási osztály: UL94 V0 (az alaplap alapján feltételezett) |
| Szerelés | Általában mezőburkolaton belül vagy soros mezőeszközök közelében szerelik; konkrét szerelési részletek nem állnak rendelkezésre |

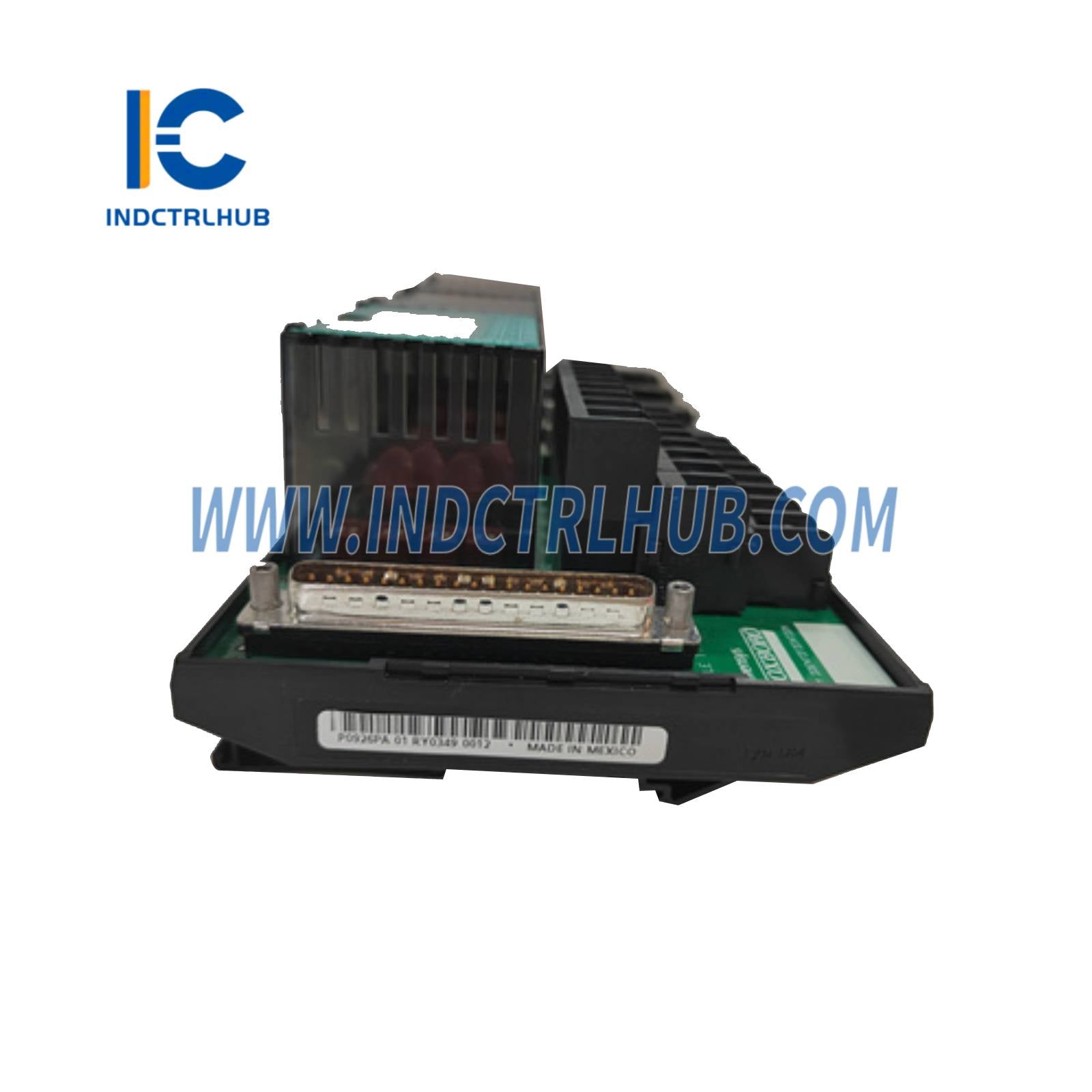

| Csatlakozók | - Bemenet: 37 tűs D-típusú csatlakozó az FDC280 alaplapról érkező 5-ös típusú kábelhez - Kimenet: Gyűrűs saruk a soros eszköz vezetékéhez |
| Kábelezés | - 5-ös típusú kábelek: 1,0 m (3,3 láb) és 5,0 m (16,4 láb) között (lásd 1. táblázat, 23. oldal) - RS-232 kábelek (egypontos): 6 m (20 láb) vagy 12 m (40 láb) (lásd 2. táblázat, 23. oldal) - RS-232 Y-kábelek (hiba-tűrő): 6 m (20 láb) vagy 12 m (40 láb) (lásd 3. táblázat, 23. oldal) |
🌡️ Környezeti műszaki adatok
| Paraméter | Műszaki adatok |
|---|---|
| Üzemi hőmérséklet | -20-tól +70°C-ig (-4-től +158°F-ig) (összhangban az FDC280 alaplappal, 25. oldal) |
| Működési páratartalom | 5–95% (nem kondenzáló) |
| Üzemmagasság | -300-tól +3 000 m-ig (-1 000-től +10 000 lábig) |
| Tárolási hőmérséklet | -40-től +70°C-ig (-40-től +158°F-ig) |
| Tárolási páratartalom | 5–95% (nem kondenzáló) |
| Tárolási magasság | -300-tól +12 000 m-ig (-1 000-től +40 000 lábig) |
| Szennyeződés | - G3 osztály (szigorú) az ISA S71.04 szerint (nem burkolatra vagy burkolatra szerelve) - Szennyeződési fokozat 2 az IEC 664-1 szerint (burkolatra szerelve) |
✅ Szabályozási megfelelőség
| Tanúsítvány típusa | Részletek |
|---|---|
| EMC | - EMC irányelv 2014/30/EU - Megfelel: EN 61326-1 A osztályú kibocsátás és ipari immunitási szintek (összhangban az FDC280 alaplappal, 24. oldal) |
| Termékbiztonság | - UL/UL-C listázott Class I, Groups A-D, Division 2 besorolásra; megfelel a Class 2 követelményeknek (NFPA 70, CSA C22.1), ha a B0400FA szerint van telepítve - ATEX (DEMKO) tanúsítvánnyal rendelkezik Ex nA IIC T4 Gc 2. zónához (a B0400FA szerint), ha megfelelő burkolatba van szerelve |
| RoHS megfelelőség | Megfelel az Európai RoHS Irányelv 2011/65/EU előírásainak, beleértve a 2015/863 és 2017/2102 módosításokat (összhangban az FDC280-ral, 19. oldal) |
| 65-ös Javaslat | Tartalmaz olyan vegyi anyagokat (pl. ólom), amelyeket Kalifornia ismert rákkeltőnek és reprodukciós károsító hatásúnak (30. oldal) |
🔧 További jellemzők
| Jellemző | Részletek |
|---|---|
| Kompatibilitás | Az FDC280 soros portjaihoz tervezve; támogatja az egyszerű és hibatűrő konfigurációkat (Y-kábelekkel egypontos eszközökhöz) |
| Telepítés | Csatlakozik az FDC280 alaplaphoz 37-tűs D-típusú csatlakozóval és 5-ös típusú kábelekkel; a gyűrűs szemcsatlakozók rögzítik a terepi eszközök vezetékeit |
| Hibatűrési Támogatás | Támogatja az FDC280 hibamentes konfigurációkat RS-232 Y-kábelekkel (RH100MM, RH100MN) egypontos eszközökhöz |
| Karbantartás | Lehetővé teszi az FDC280 modulok eltávolítását/cseréjét anélkül, hogy megszakítaná a soros kapcsolatokat a terepi eszközökhöz |
📦 Megrendelési információk
| Mező | Részletek |
|---|---|
| Cikkszám | P0926PA (Gyűrűs Szemes Befejező Egység soros kommunikációhoz) |
| Kapcsolódó alkatrészek | - FDC280 Modul: RH101FQ - FDC280 Alaplap: RH101KF - 5-ös Típusú Kábelek: RH100HV, RH100HW, RH100HX, RH100HY, RH100HZ - RS-232 Kábelek: RH970XD, RH970WY, RH970XC, RH970WX - RS-232 Y-kábelek: RH100MM, RH100MN - Alternatív Befejező Egység: RH926GH (Kompressziós Csavar) |
| Kapcsolódó PSS Dokumentumok | - PSS 41H-2FDC280: Field Device Controller 280 - B0400FA: Standard és Kompakt 200 Sorozat Alrendszer Felhasználói Útmutató - B0700GQ: FDC280 Felhasználói Útmutató |
