Product Description

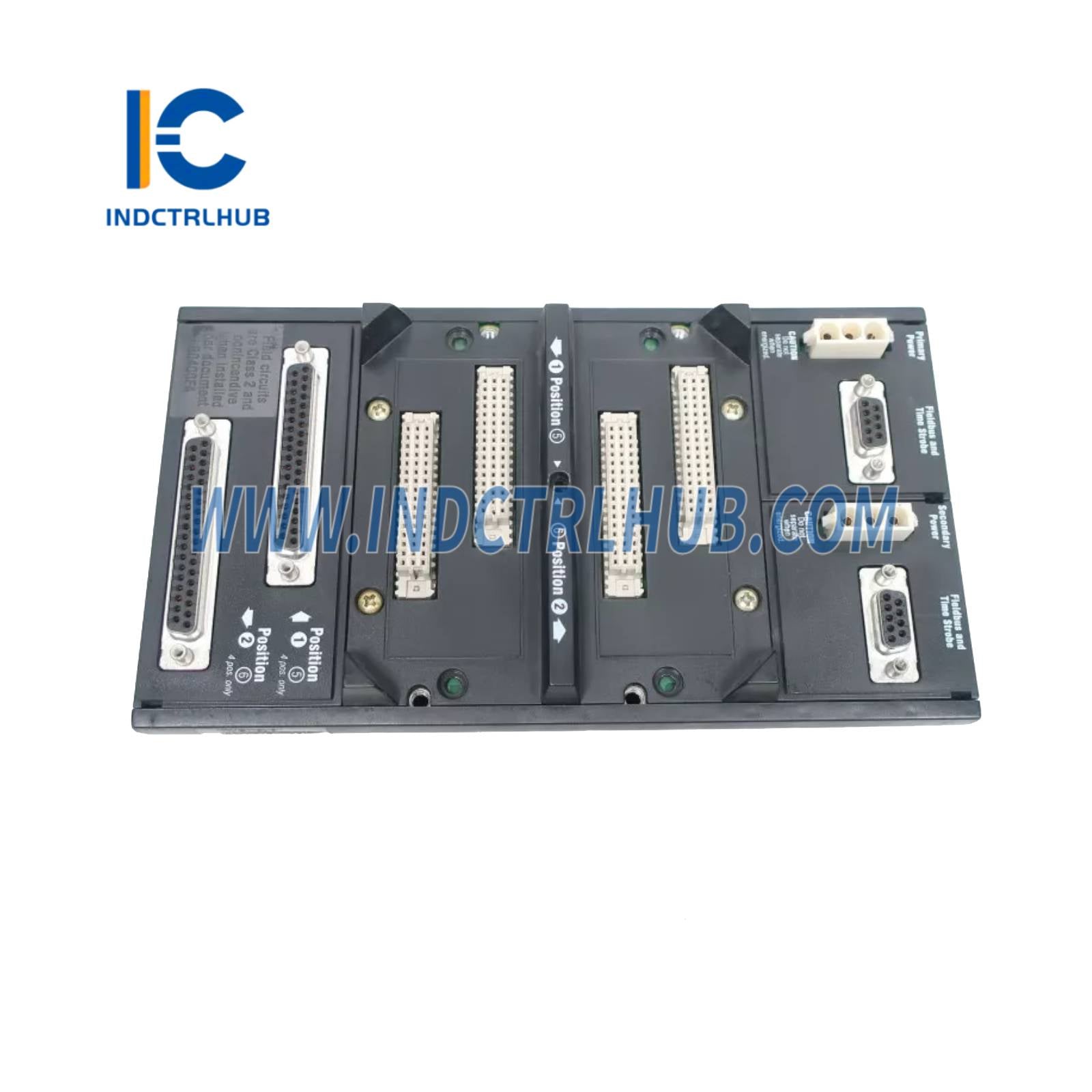

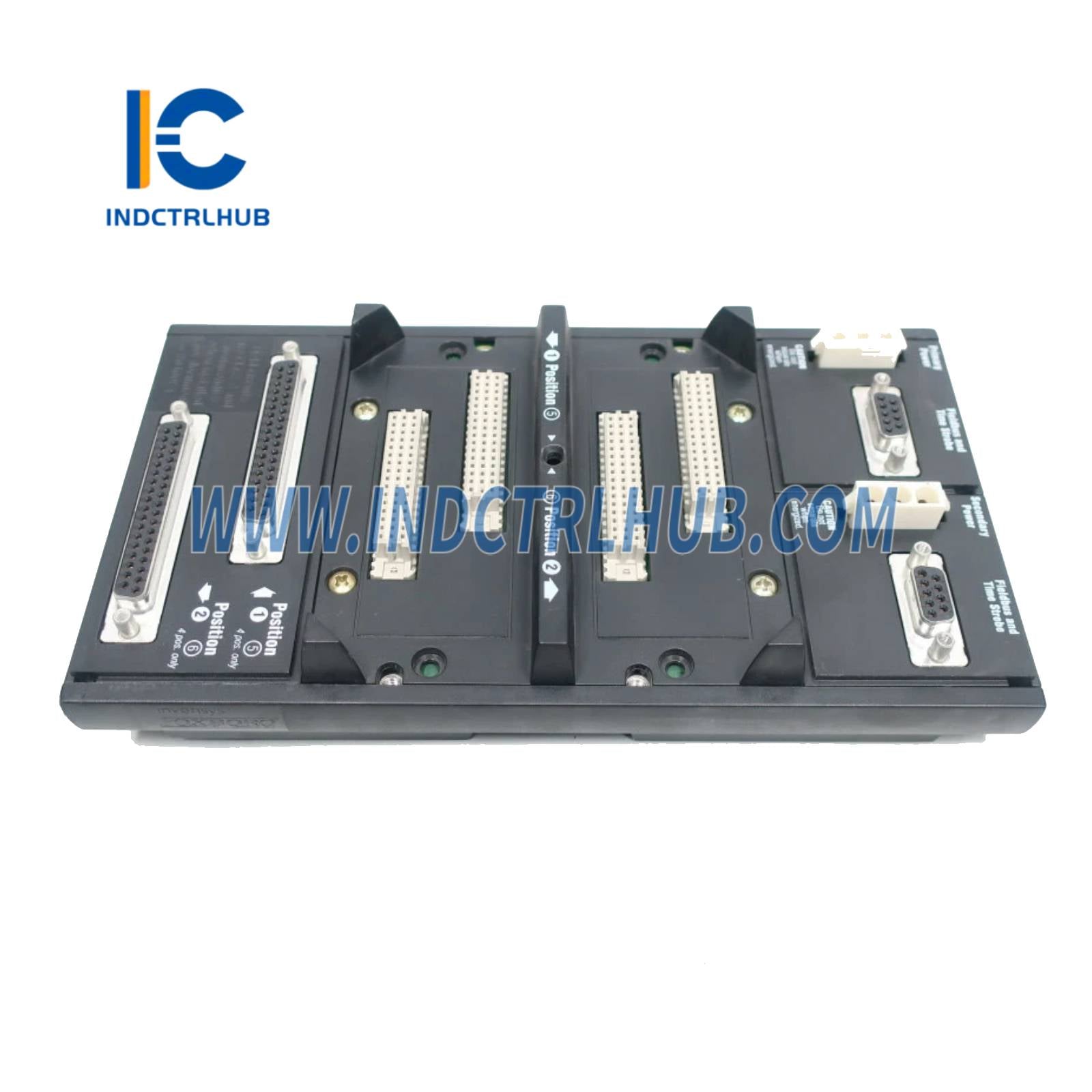

Termékparaméterek a P0926KH-hoz (2 pozíciós függőleges moduláris alaplemez)
📘 Termék áttekintés
| Mező | Részletek |
|---|---|
| Gyártó | Foxboro (a Schneider Electric-től) |
| Cikkszám | P0926KH |
| Terméktípus | 2 pozíciós moduláris alaplemez (függőleges) |
| Funkció | Biztosítja az egyetlen vagy redundáns pár FCM100E Field Communications Module számára a rögzítési platformot és kommunikációs hátlapot |
| Rendszer kompatibilitás | Foxboro Evo Standard 200 sorozatú alrendszer, támogatja az FCM100E modulokat |
| Kapcsolódó PSS dokumentum | PSS 31H-2SBASEPLT |
⚙️ Műszaki specifikációk
| Jellemző | Műszaki adatok |
|---|---|
| Modultámogatás | Támogat egyetlen FCM100E-t vagy egy redundáns FCM100E modulpárt |
| Rögzítési pozíciók | 2 pozíció, az FCM100E-hez tervezve (a redundáns párnak egymás melletti páratlan/páros pozíciókat kell elfoglalnia) |
| Alaplemez azonosító | Keménykódolt cím alaplemez 0-ként (nincs alaplemez-azonosító DIP kapcsoló) |
| Fieldbus Támogatás | - Csatlakozik a 2 Mbps modul Fieldbus-hoz 200-as sorozatú FBM-ekhez - Támogatja a 268 Kbps Fieldbus-t 100-as sorozatú FBM-ekhez P0926LC elosztó/lezáró segítségével |
| Tápellátás csatlakozók | Elsődleges és másodlagos 24 V DC tápcsatlakozók redundáns tápegységekhez |
| Fieldbus összeköttetés | Támogatja az A/B modul Fieldbus-t árnyékolt sodrott érpár kábeleken keresztül; kompatibilis elosztókkal/végzőkkel (pl. P0916RB, P0926KW, P0926KZ, P0926LC) |
| Fieldbus hossz | - 2 Mbps (200-as sorozatú FBM-ek): Összesen legfeljebb 60 m (198 ft) - 268 Kbps (100-as sorozatú FBM-ek): Akár 1830 m (6000 ft) az FCM100E-vel |
| Bővítési képesség | Hozzáadható meglévő vagy új alaplemez csoportokhoz rendszerfrissítésekhez szolgáltatásmegszakítás nélkül (redundáns A/B buszokat igényel) |
| Kommunikációs topológia | Támogatja a redundáns 2 Mbps HDLC soros buszt alaplemez-alaplemez kommunikációhoz |
| Letterbug konfiguráció | Az FCM100E szoftveres letterbugot használ (az I/A Series Letterbug Configurator segítségével konfigurálható), nem DIP kapcsolót |
📏 Fizikai specifikációk

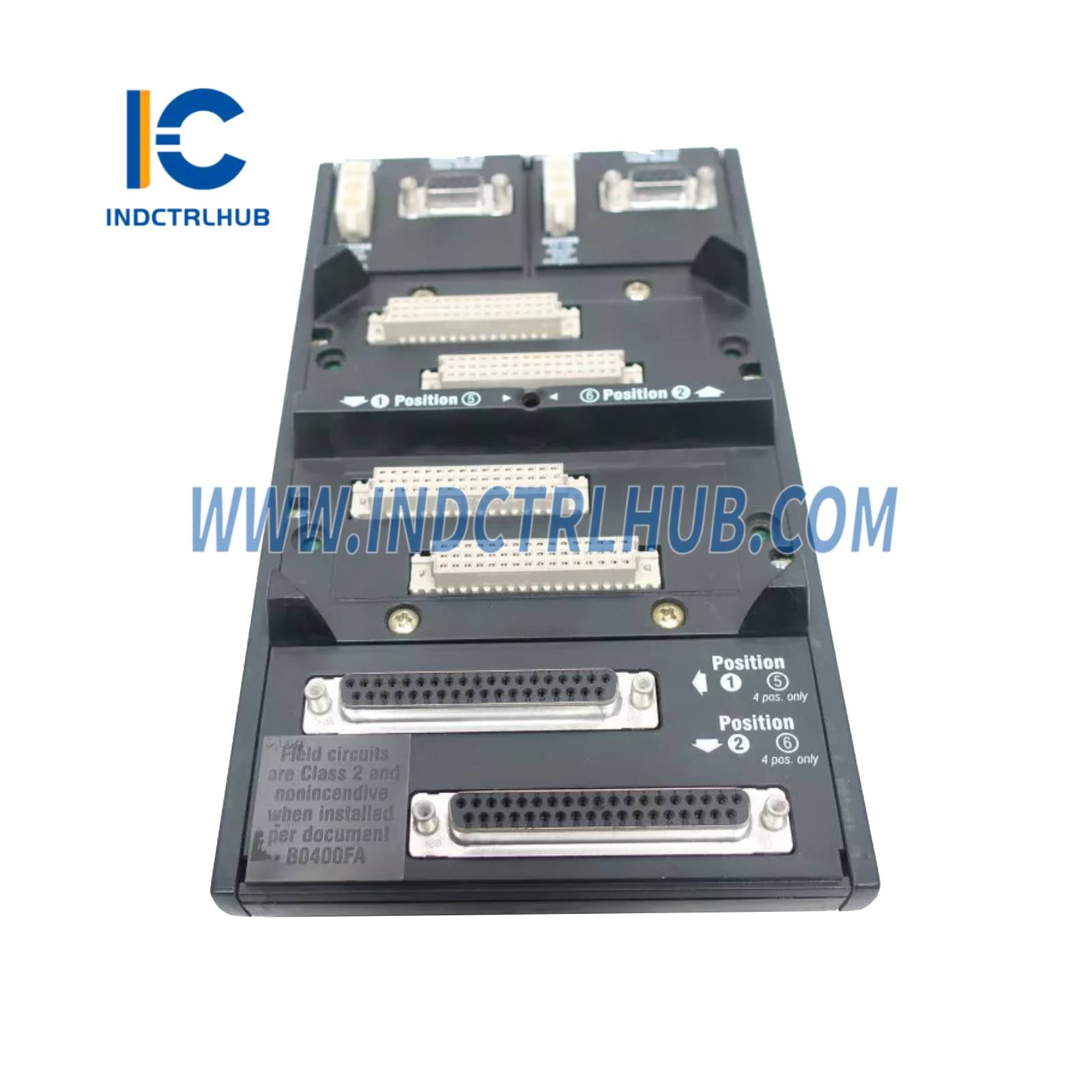

| Jellemző | Műszaki adatok |
|---|---|
| Szerelés | Függőleges DIN sín szerelés (nem szigetelt, mechanikailag támogatott); rack szerelés nem alkalmazható függőleges konfigurációban |
| Méretek | - 2 pozíciós függőleges alaplemez: kb. 124 mm magasság, kb. 150–200 mm szélesség, kb. 50–75 mm mélység (a 10. ábrából becsült, pontos méretek nem megadottak) - Az FCM100E modulok számára szükséges a térköz (a vonatkozó PSS szerint) |
| Tömeg | Becsült ~0,3–0,5 kg (az 8 pozíciós alaplemez 0,91 kg-ja alapján; a 2 pozíciós kisebb) |
| Anyag | PC és ABS, gyulladási osztály UL94 V0 |
| Szín | Fekete |
| DIN sín rögzítők | 2–4 rögzítőelem (az alaplemez méretétől függ, tipikus 2 pozíció esetén) |
| Kábelezés | - Tápkábelezés: 0,4 m (16 hüvelyk) és 2,1 m (7 láb) között - Modul Fieldbus kábelezés: 0,125 m (5 in) és 60 m (198 ft) között, összes megengedett hossz 60 m (198 ft) 2 Mbps esetén |
| Csatlakozók | - Címkézett csatlakozók az A/B modul Fieldbus, táp és opcionális időzítő jel számára - A modulvezetők biztosítják az FCM100E helyes behelyezését |
🌡️ Környezeti műszaki adatok
| Paraméter | Műszaki adatok |
|---|---|
| Üzemi hőmérséklet | -20 és +70°C között (-4 és +158°F között) |
| Működési páratartalom | 5–95% (nem kondenzáló) |
| Üzemmagasság | -300-tól +3 000 m-ig (-1 000-től +10 000 lábig) |
| Tárolási hőmérséklet | -40-től +70°C-ig (-40-től +158°F-ig) |
| Tárolási páratartalom | 5–95% (nem kondenzáló) |
| Tárolási magasság | -300-tól +12 000 m-ig (-1 000-től +40 000 lábig) |
| Szennyeződés | G3 osztály (szigorú) az ISA S71.04 szerint (nem burkolatban vagy burkolatra szerelve); Szennyeződési fokozat 2 az IEC 664-1 szerint |
✅ Szabályozási megfelelőség

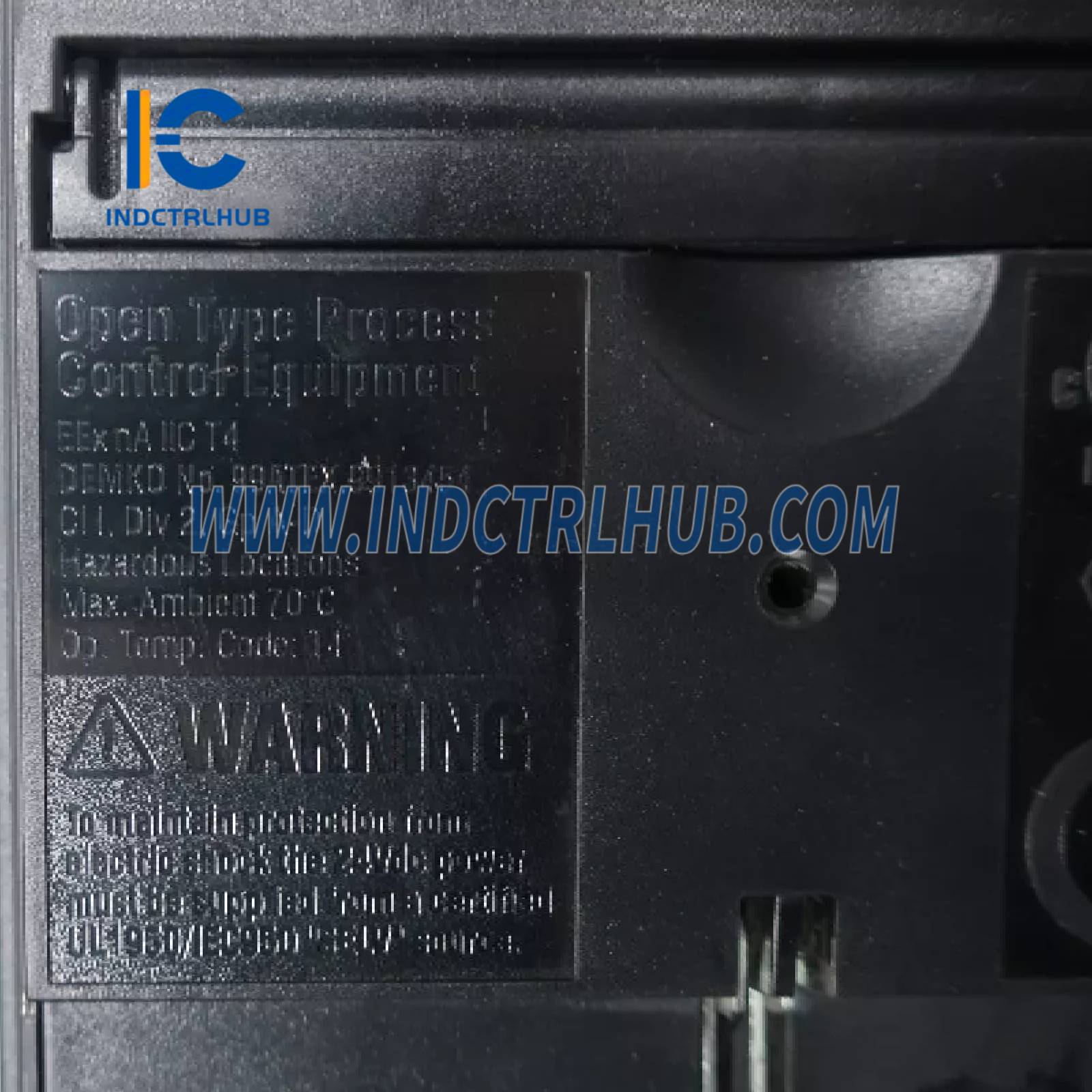

| Tanúsítvány típusa | Részletek |
|---|---|
| EMC | Megfelel az Európai EMC irányelv 89/336/EEC előírásainak; megfelel: - EN 50081-2 (Kibocsátás) - EN 50082-2 (Immunitás) - EN 61326 Melléklet A (Ipari) - CISPR 11 A osztály - IEC 61000-4-2 (ESD: ±4 kV érintés, ±8 kV levegő) - IEC 61000-4-3 (Sugárzott: 10 V/m, 80–1000 MHz) - IEC 61000-4-4 (EFT: ±2 kV I/O, DC táp, kommunikáció) - IEC 61000-4-5 (Túlfeszültség: ±2 kV táp, ±1 kV I/O, kommunikáció) - IEC 61000-4-6 (Vezetett: 3 V rms, 150 kHz–80 MHz) - IEC 61000-4-8 (Mágneses: 30 A/m, 50/60 Hz) |
| Termékbiztonság | - UL/UL-C listázott Class I, A-D csoportok, 2. osztály, T4; megfelel a 2. osztály követelményeinek (NFPA 70, CSA C22.1) - ATEX (DEMKO) tanúsított Ex nA IIC T4 Gc a 2. zónához (a B0400FA szerint) |
| Tengeri tanúsítás | Bureau Veritas Marine tanúsítvány az EC11 környezeti kategóriához |
| Használati feltételek | A Standard és Compact 200 sorozatú alrendszer felhasználói kézikönyve (B0400FA) szerint |
🔧 További jellemzők
| Jellemző | Részletek |
|---|---|
| Modul elhelyezése | - Nem redundáns FCM100E: Egy pozíciót foglal el, a szomszédos helynek üresen kell maradnia - Redundáns FCM100E: Párosítva egymás melletti páratlan/páros pozíciókban (egy pár alaplemezenként) |
| Eltávolítás/Csere | Az FCM100E modulok eltávolíthatók/cserélhetők anélkül, hogy a terepi eszköz lezárását, tápellátását vagy kommunikációs kábelezését le kellene választani |
| Elosztó/Lezáró támogatás | Kompatibilis ezzel: - P0916RB (Fieldbus alaplemez lezáró) - P0926KW (Fieldbus lezáró/elosztó az A/B jelekhez) - P0926KZ (Időzítő Fieldbus lezáró az FCM100Et/FCP270-hez) - P0926LC (Kiterjesztett Fieldbus elosztó/lezáró a 100-as sorozatú FBM-ekhez) |
| Háttérpanel | Passzív hátlap a rendszer megbízhatóságának növeléséhez |
| Rendszer bővítés | Támogatja a frissítéseket meglévő alaplemez csoportokhoz való hozzáadással szolgáltatásmegszakítás nélkül (redundáns A/B buszokat igényel) |
📦 Megrendelési információk
| Mező | Részletek |
|---|---|
| Cikkszám | P0926KH (2 pozíciós függőleges moduláris alaplemez FCM100E-hez) |
| Kapcsolódó alkatrészek | - FCM100E modul - Elosztók/Lezárók: P0916RB, P0926KW, P0926KZ, P0926LC - Tápegységek: FPS480-24, FPS400-24, FPS240-24, FPS120-24 |
| Kapcsolódó PSS Dokumentumok | - PSS 31H-2S200: Kommunikációs topológiák - PSS 31H-2COV: Kommunikációs topológiák - PSS 31H-2Y12: Intrinzikusan biztonságos lezáró egység |
