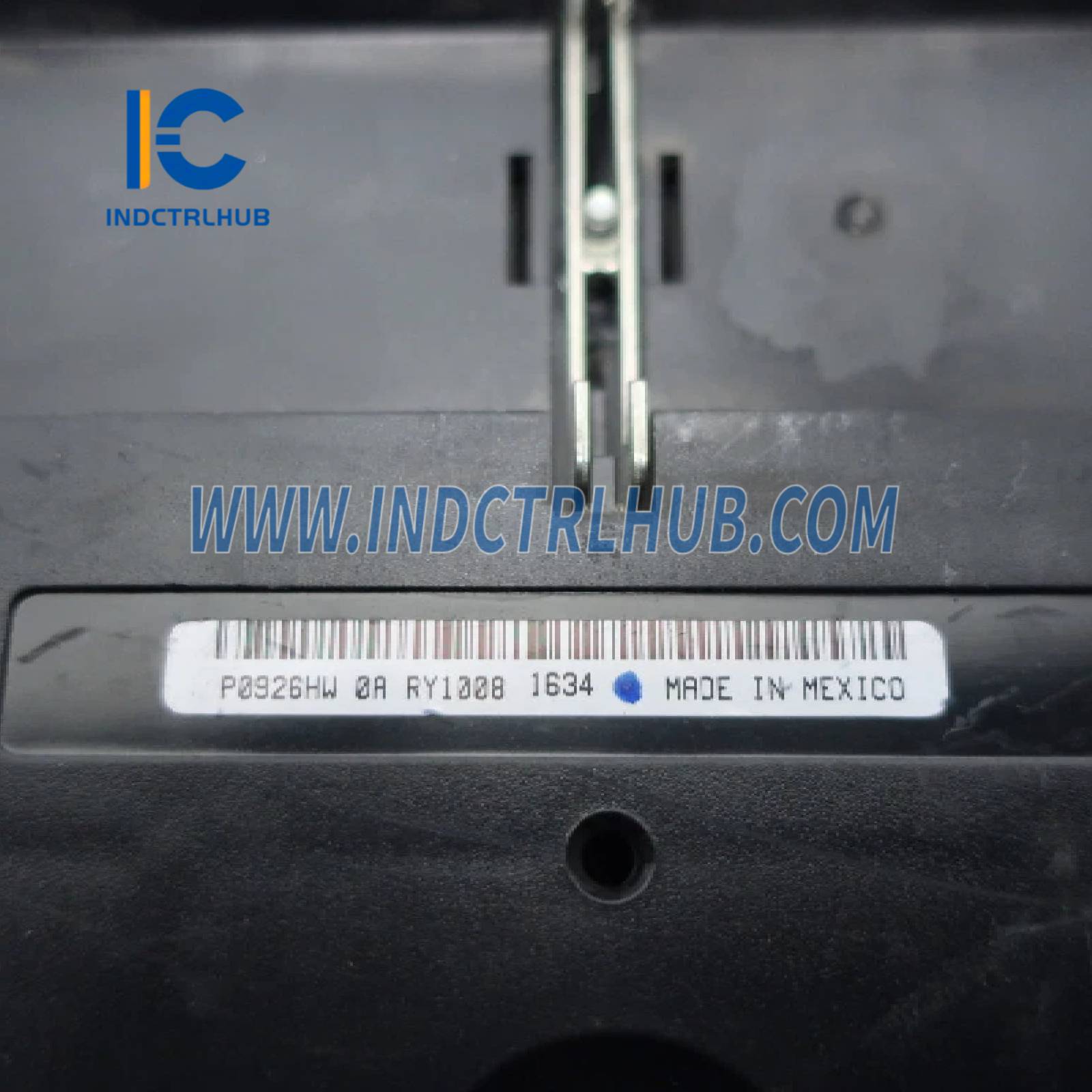

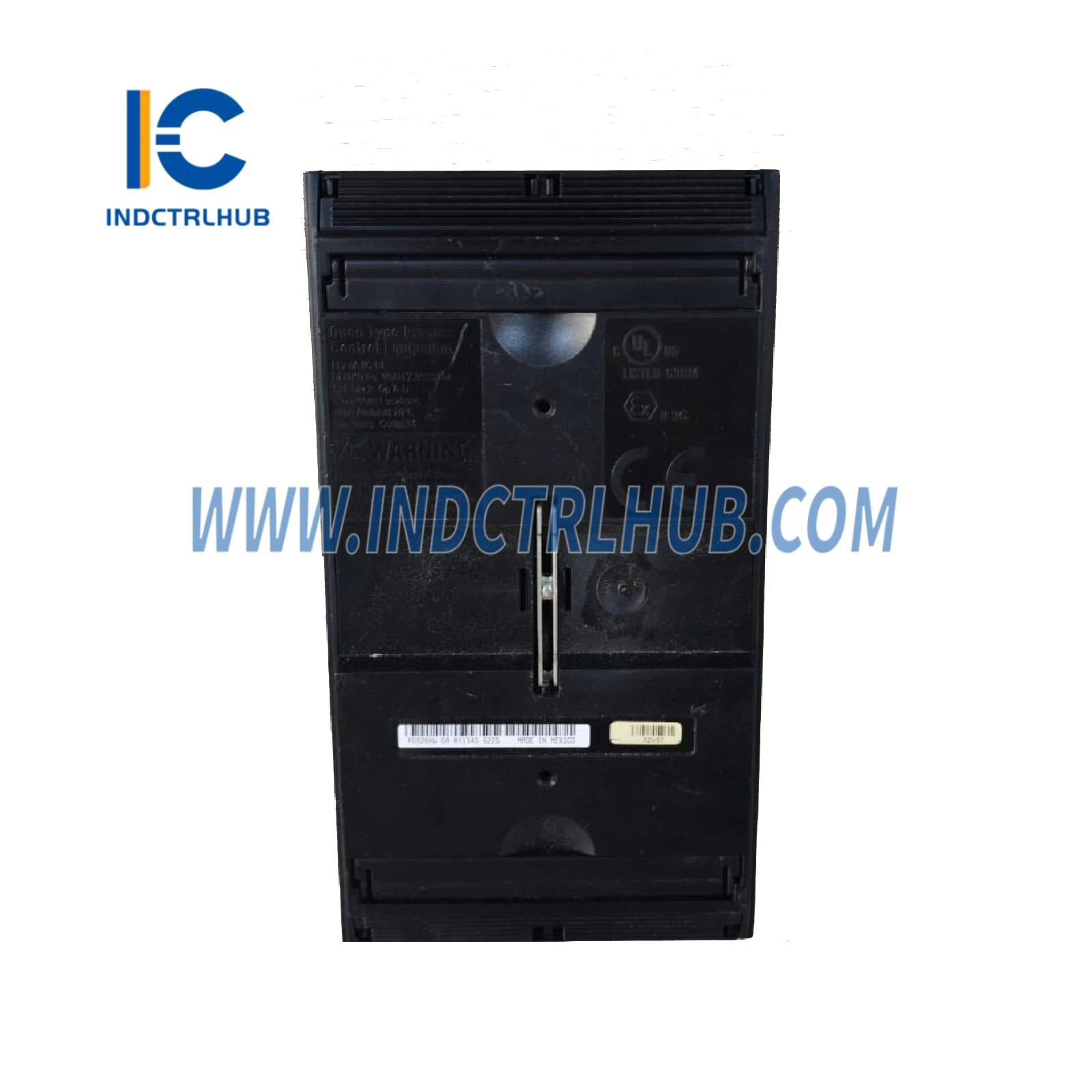

Termékparaméterek a P0926HW-hez (2 pozíciós függőleges moduláris alaplemez)
📘 Termék áttekintés
| Mező | Részletek |
|---|---|

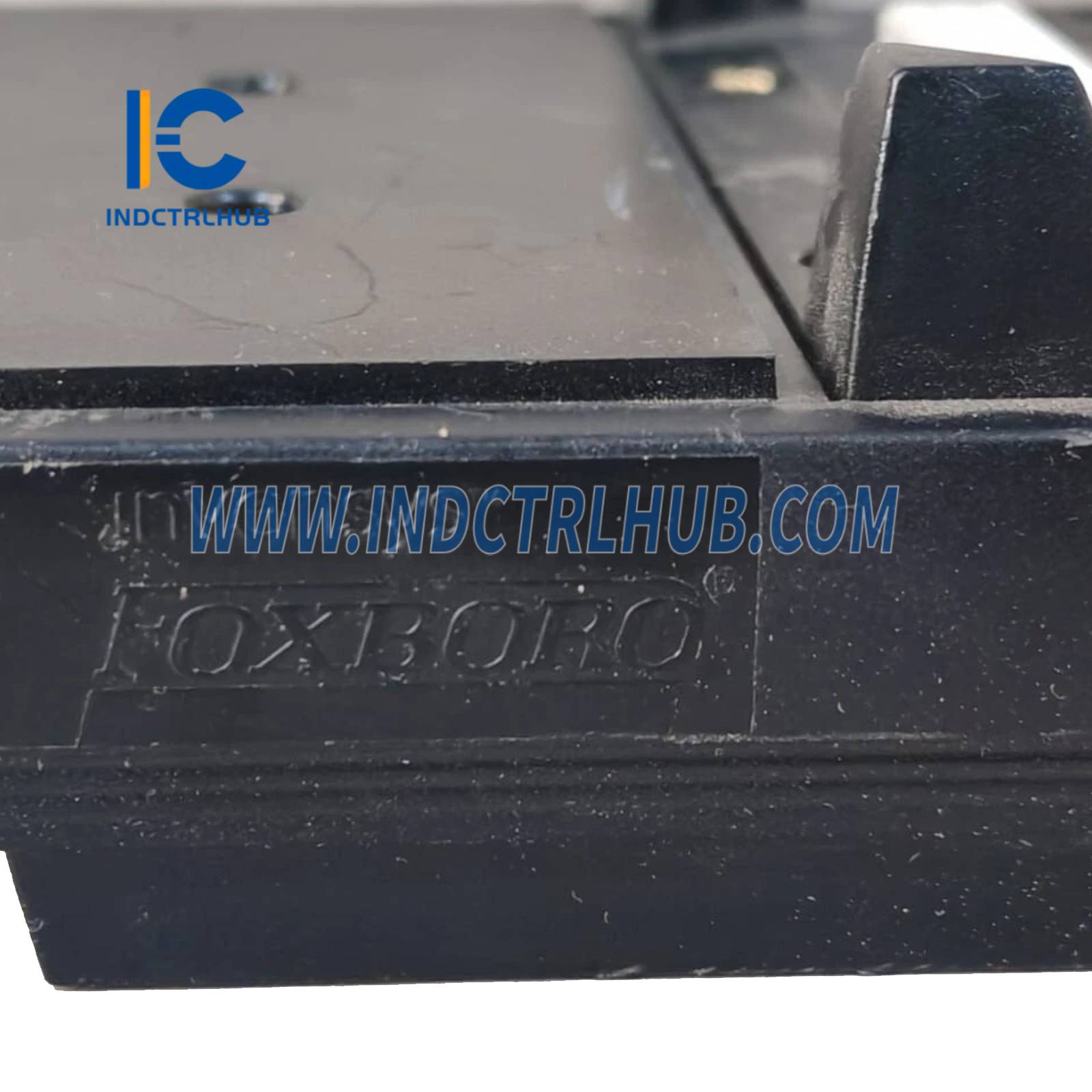

| Gyártó | Foxboro (a Schneider Electric-től) |

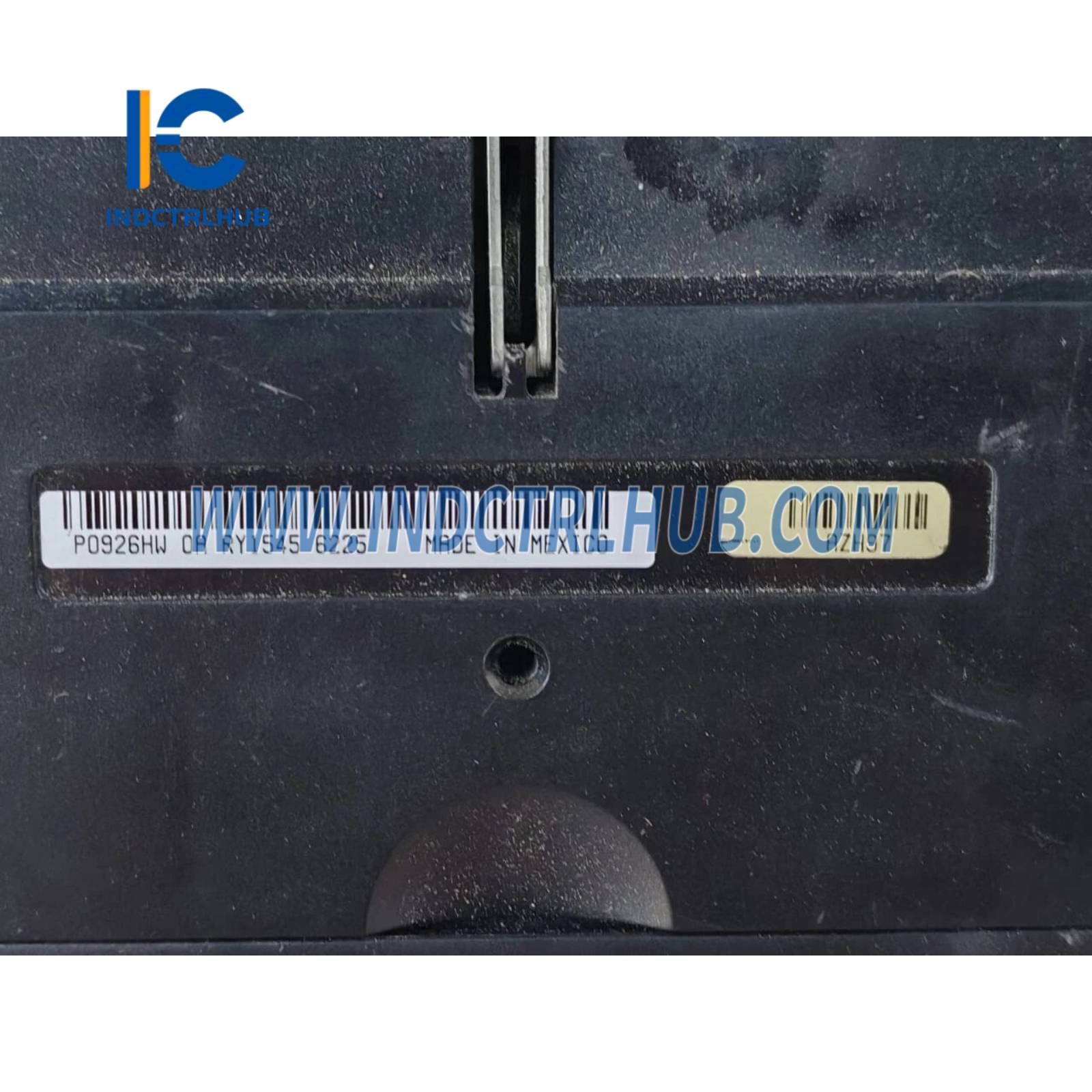

| Cikkszám | P0926HW |

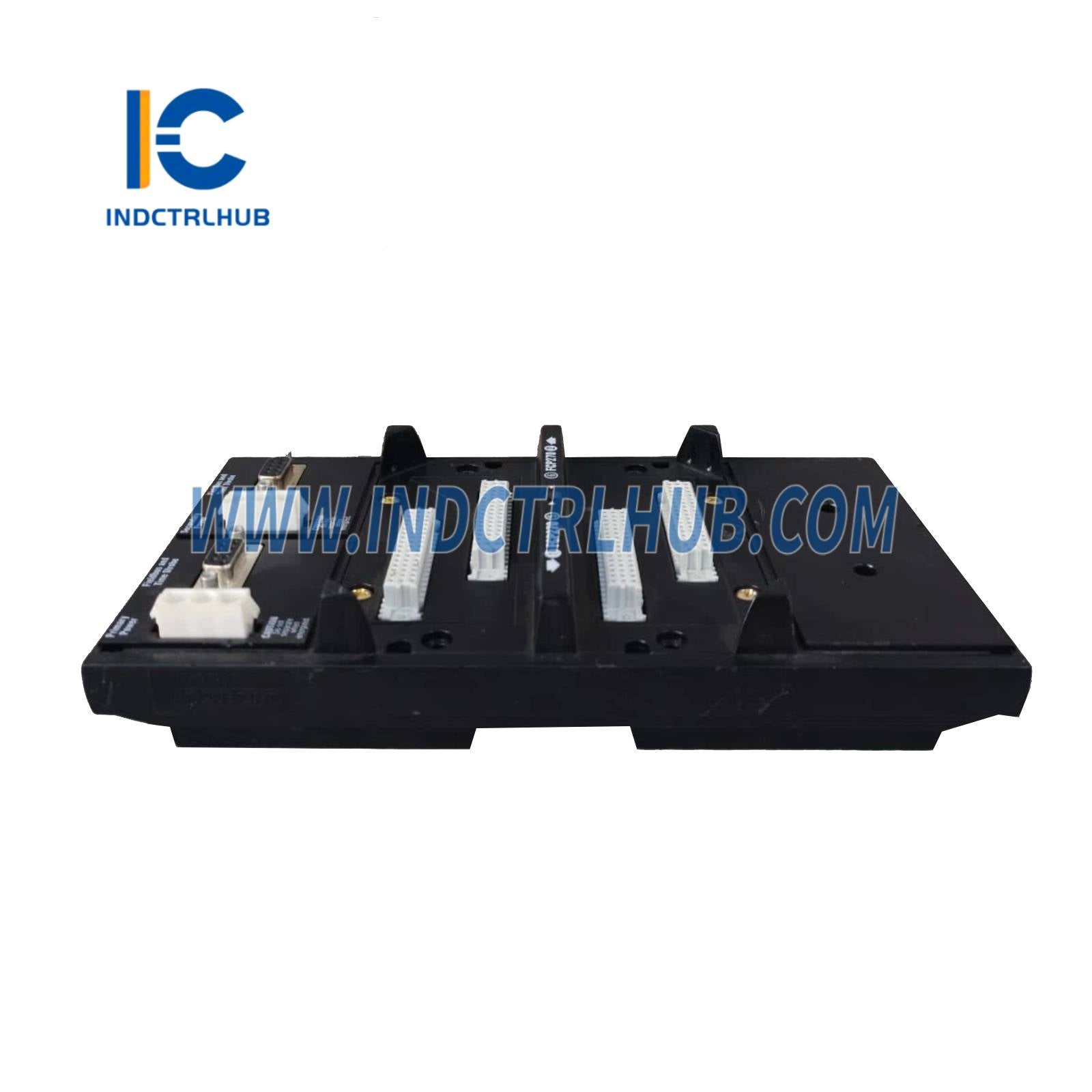

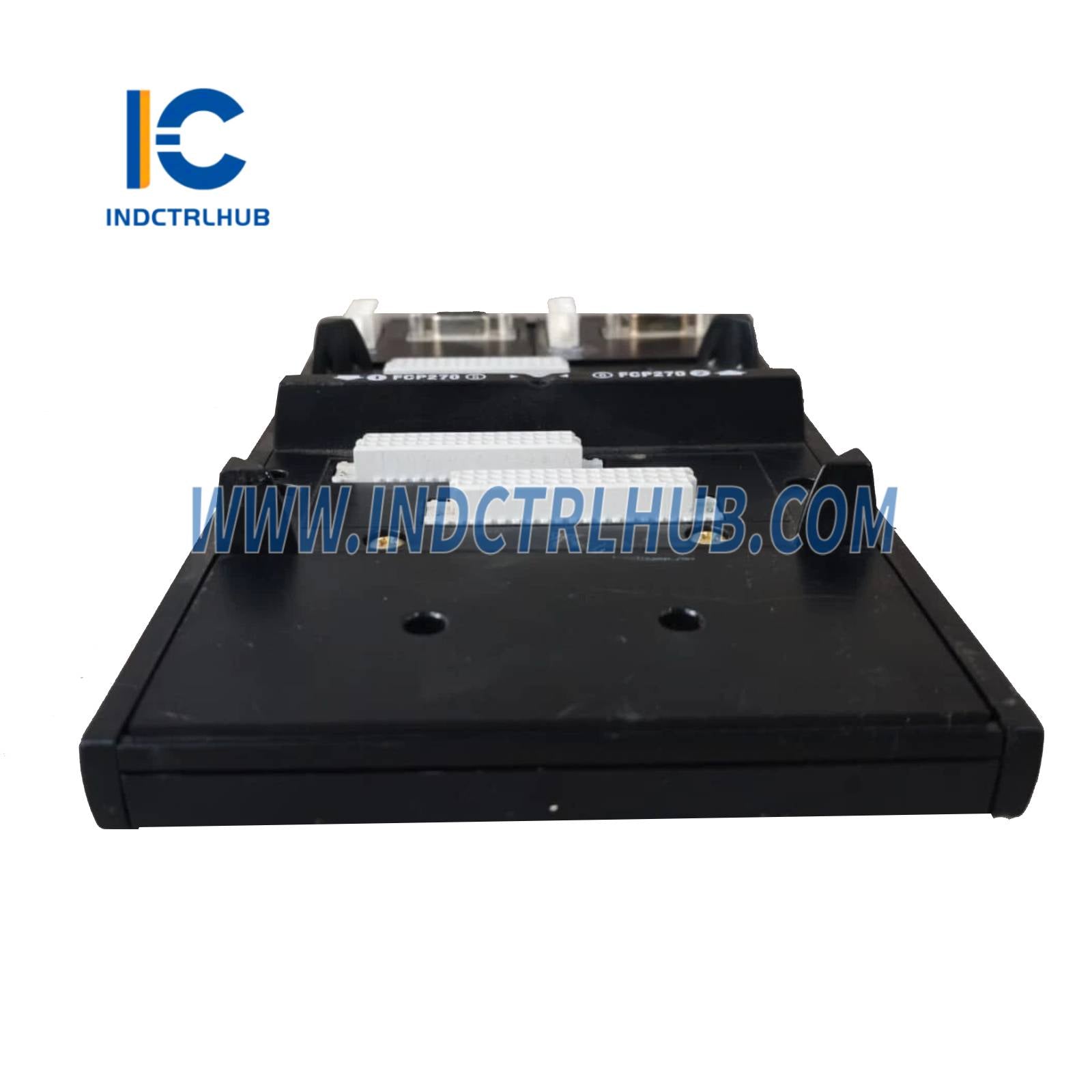

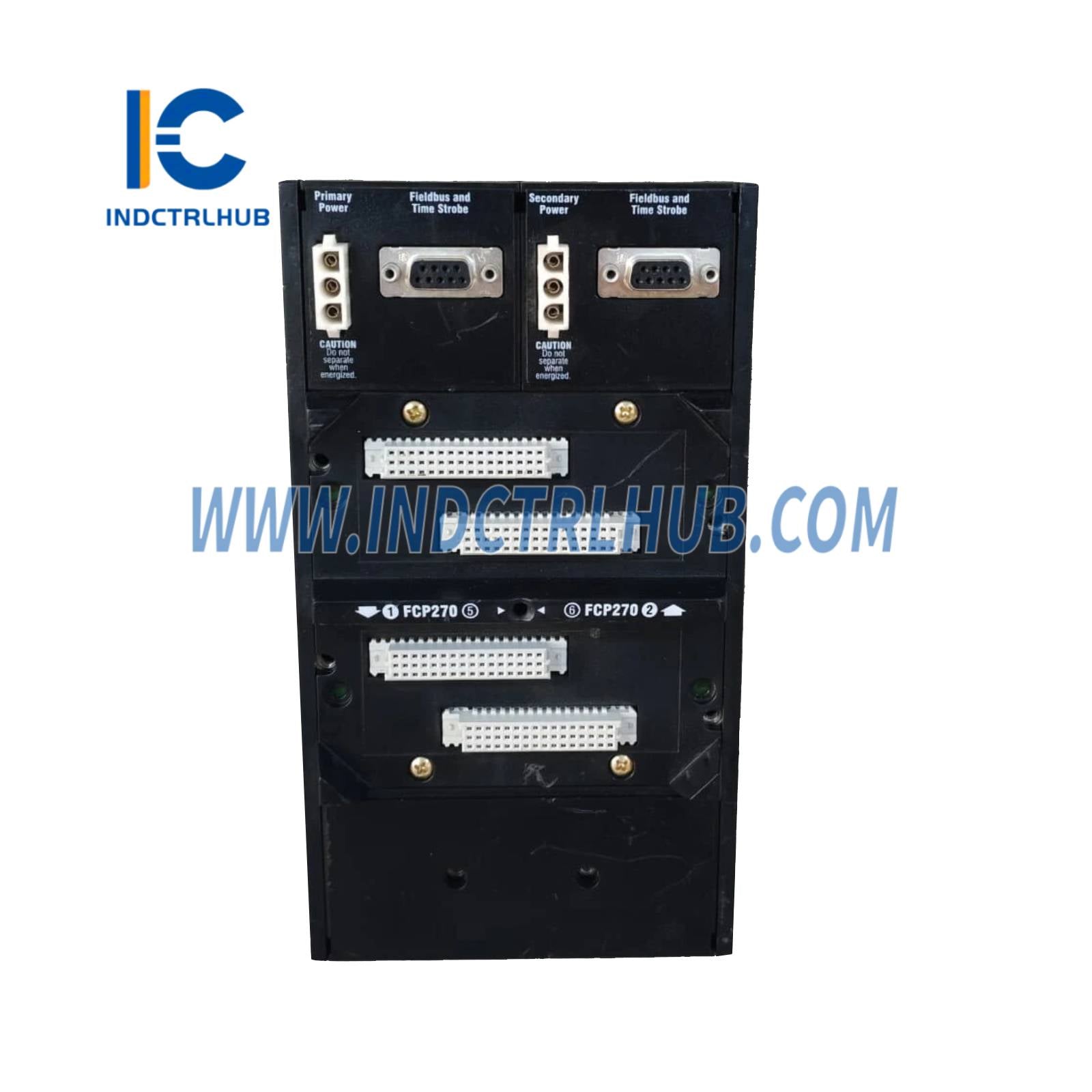

| Terméktípus | 2 pozíciós moduláris alaplemez (függőleges) |
| Funkció | Rögzítési platformot és kommunikációs hátlapot biztosít egy nem hibamentes egyedi vagy hibamentes páros FCP270 Field Control Processzor számára |
| Rendszer kompatibilitás | Foxboro Evo Standard 200 sorozatú alrendszer, támogatja az FCP270 modulokat |
| Kapcsolódó PSS dokumentum | PSS 31H-2SBASEPLT |
⚙️ Műszaki specifikációk
| Jellemző | Műszaki adatok |
|---|---|
| Modultámogatás | Támogat egyetlen (nem hibamentes) vagy hibamentes páros FCP270 modult |
| Rögzítési pozíciók | 2 pozíció, kifejezetten az FCP270-hez kulcsolva (megakadályozza az FBM/FCM/FEM behelyezését) |
| Alaplemez azonosító | Keménykódolt cím alaplemez 0-ként (nincs alaplemez-azonosító DIP kapcsoló) |
| Fieldbus Támogatás | Csatlakozik a 2 Mbps modul Fieldbus-hoz kommunikáció céljából más alaplemezekkel |
| Elosztó támogatás | Tartalmaz szerelőhelyet optikai szál elosztó/összevonó számára a hibamentes FCP270 párhoz |

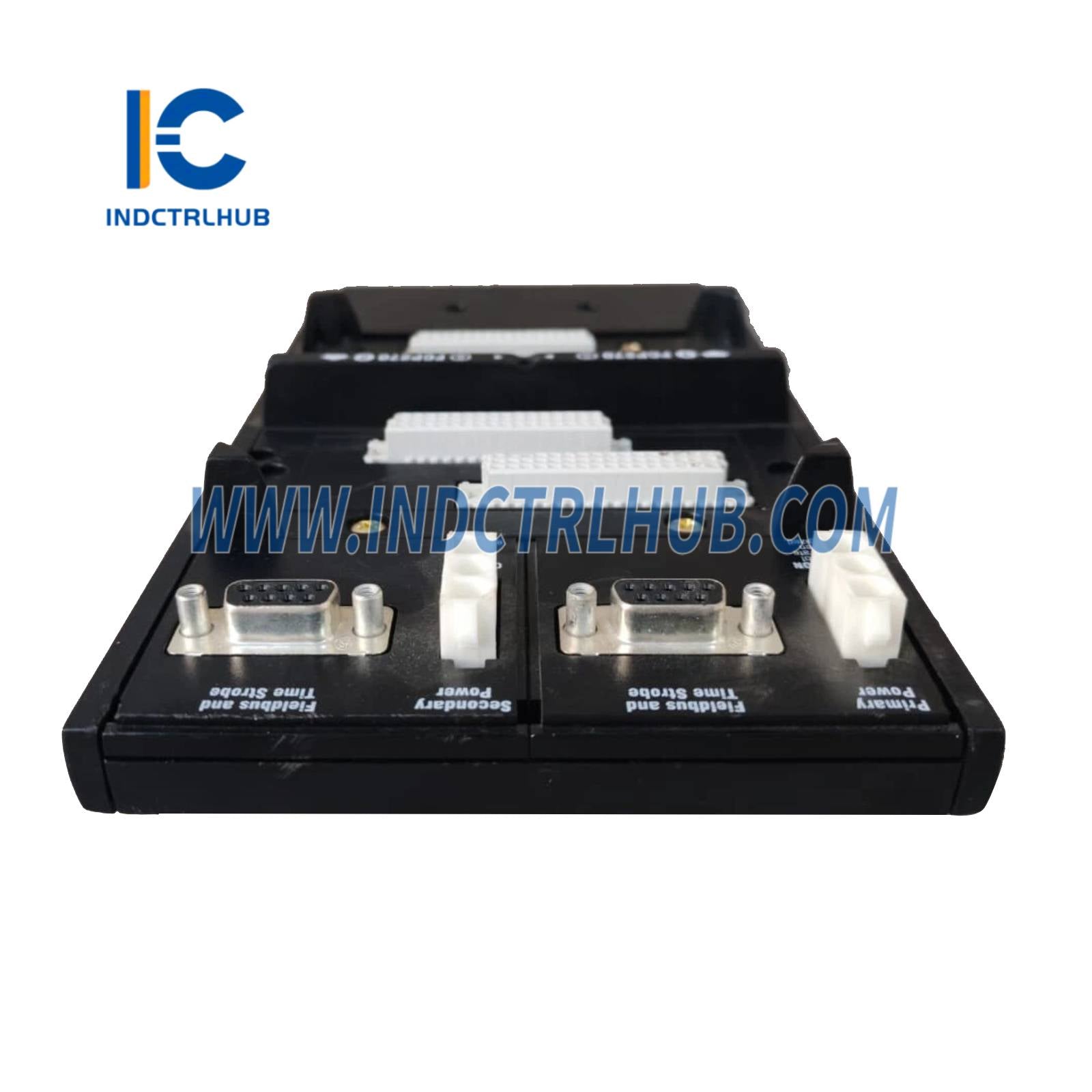

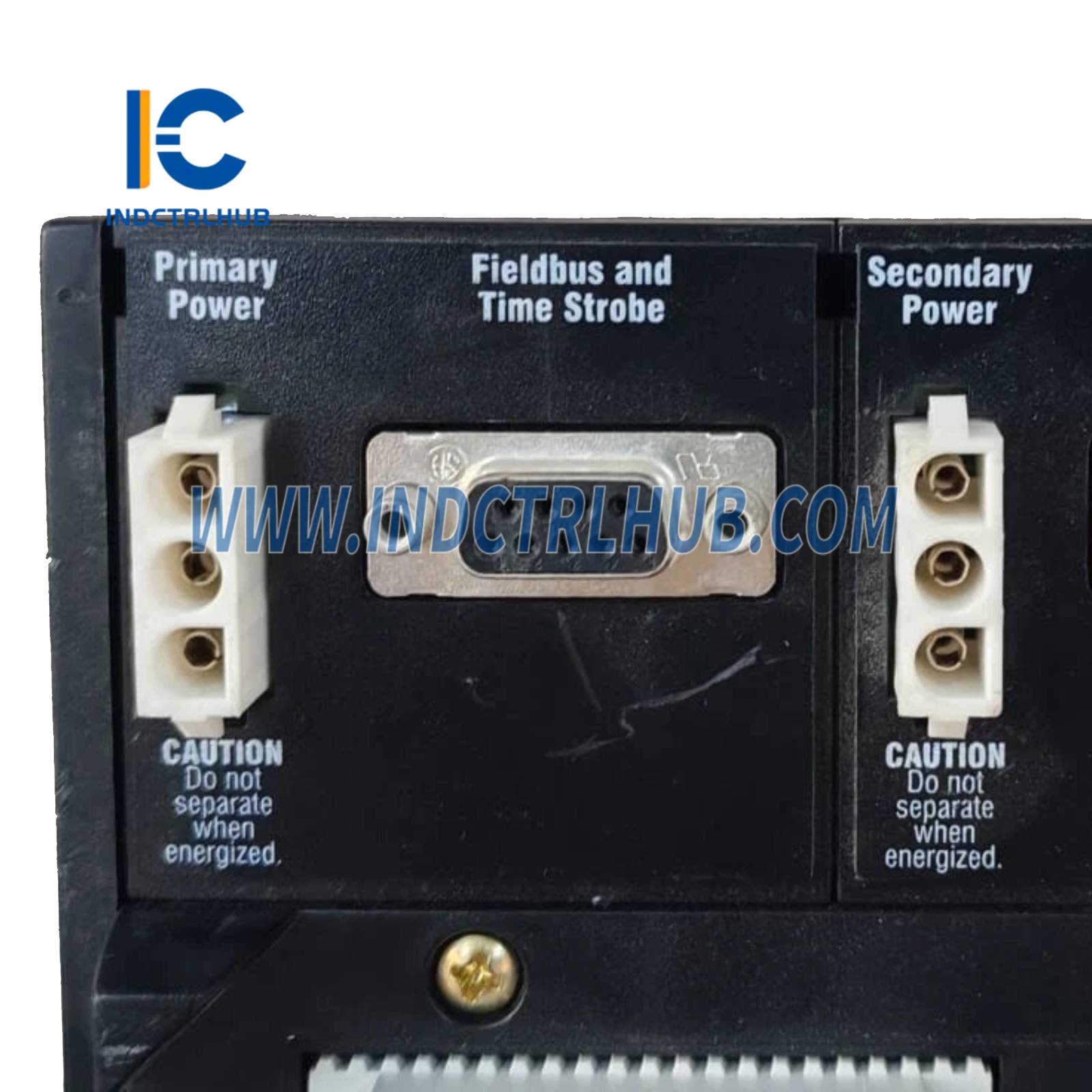

| Tápellátás csatlakozók | Elsődleges és másodlagos 24 V DC tápcsatlakozók redundáns tápegységekhez |
| Fieldbus összeköttetés | Támogatja az A/B modul Fieldbus-t árnyékolt sodrott érpáron keresztül; kompatibilis elosztókkal/végzőkkel (pl. P0916RB, P0926KW, P0926KZ, P0926LC) |
| Bővítési képesség | Hozzáadható meglévő vagy új alaplemez csoportokhoz rendszerfrissítésekhez |
| Kommunikációs topológia | Támogatja a redundáns 2 Mbps HDLC soros buszt alaplemez-alaplemez kommunikációhoz |
| Fieldbus kompatibilitás | Támogatja a 100-as sorozatú FBM-ek csatlakoztatását P0926LC-n keresztül (268 Kbps, akár 915 m-es ikerkoaxiális kábel) |
📏 Fizikai specifikációk
| Jellemző | Műszaki adatok |
|---|---|
| Szerelés | Függőleges DIN sín szerelés (nem szigetelt, mechanikailag támogatott); rack szerelés nem alkalmazható függőleges konfigurációban |
| Méretek | - 2 pozíciós függőleges alaplemez: kb. 124 mm magasság, kb. 150–200 mm szélesség, kb. 50–75 mm mélység (a 10. ábra alapján becsült, pontos méretek nem megadottak) - FCP270 modulok számára szükséges távolság (PSS 21H-1B9 szerint) |
| Tömeg | Becsült súly ~0,3–0,5 kg (az 8 pozíciós alaplemez 0,91 kg-ja alapján; a 2 pozíciós kisebb) |
| Anyag | PC és ABS, gyulladási osztály UL94 V0 |
| Szín | Fekete |
| DIN sín rögzítők | 2–4 rögzítőelem (az alaplemez méretétől függ, tipikus 2 pozíció esetén) |
| Kábelezés | - Táp kábelezés: 0,4 m (16 in) és 2,1 m (7 ft) között - Modul Fieldbus kábelezés: 0,125 m (5 in) és 60 m (198 ft) között, összhossz maximálisan 60 m (198 ft) |
| Csatlakozók | - Címkézett csatlakozók az A/B modul Fieldbus, táp és opcionális időzítő jel számára - A modulvezetők biztosítják a helyes FCP270 behelyezést |
🌡️ Környezeti műszaki adatok
| Paraméter | Műszaki adatok |
|---|---|
| Üzemi hőmérséklet | -20 és +70°C között (-4 és +158°F között) |
| Működési páratartalom | 5–95% (nem kondenzáló) |
| Üzemmagasság | -300-tól +3 000 m-ig (-1 000-től +10 000 lábig) |
| Tárolási hőmérséklet | -40-től +70°C-ig (-40-től +158°F-ig) |
| Tárolási páratartalom | 5–95% (nem kondenzáló) |
| Tárolási magasság | -300-tól +12 000 m-ig (-1 000-től +40 000 lábig) |
| Szennyeződés | G3 osztály (szigorú) az ISA S71.04 szerint (nem burkolatban vagy burkolatra szerelve); Szennyeződési fokozat 2 az IEC 664-1 szerint |
✅ Szabályozási megfelelőség
| Tanúsítvány típusa | Részletek |
|---|---|
| EMC | Megfelel az Európai EMC irányelv 89/336/EEC előírásainak; megfelel: - EN 50081-2 (Kibocsátás) - EN 50082-2 (Immunitás) - EN 61326 Melléklet A (Ipari) - CISPR 11 A osztály - IEC 61000-4-2 (ESD: ±4 kV érintés, ±8 kV levegő) - IEC 61000-4-3 (Sugárzott: 10 V/m, 80–1000 MHz) - IEC 61000-4-4 (EFT: ±2 kV I/O, DC táp, kommunikáció) - IEC 61000-4-5 (Túlfeszültség: ±2 kV táp, ±1 kV I/O, kommunikáció) - IEC 61000-4-6 (Vezetett: 3 V rms, 150 kHz–80 MHz) - IEC 61000-4-8 (Mágneses: 30 A/m, 50/60 Hz) |
| Termékbiztonság | - UL/UL-C listázott Class I, A-D csoportok, 2. osztály, T4; megfelel a 2. osztály követelményeinek (NFPA 70, CSA C22.1) - ATEX (DEMKO) tanúsított Ex nA IIC T4 Gc a 2. zónához (a B0400FA szerint) |
| Tengeri tanúsítás | Bureau Veritas Marine tanúsítvány az EC11 környezeti kategóriához |
| Használati feltételek | A Standard és Compact 200 sorozatú alrendszer felhasználói kézikönyve (B0400FA) szerint |
🔧 További jellemzők
| Jellemző | Részletek |
|---|---|

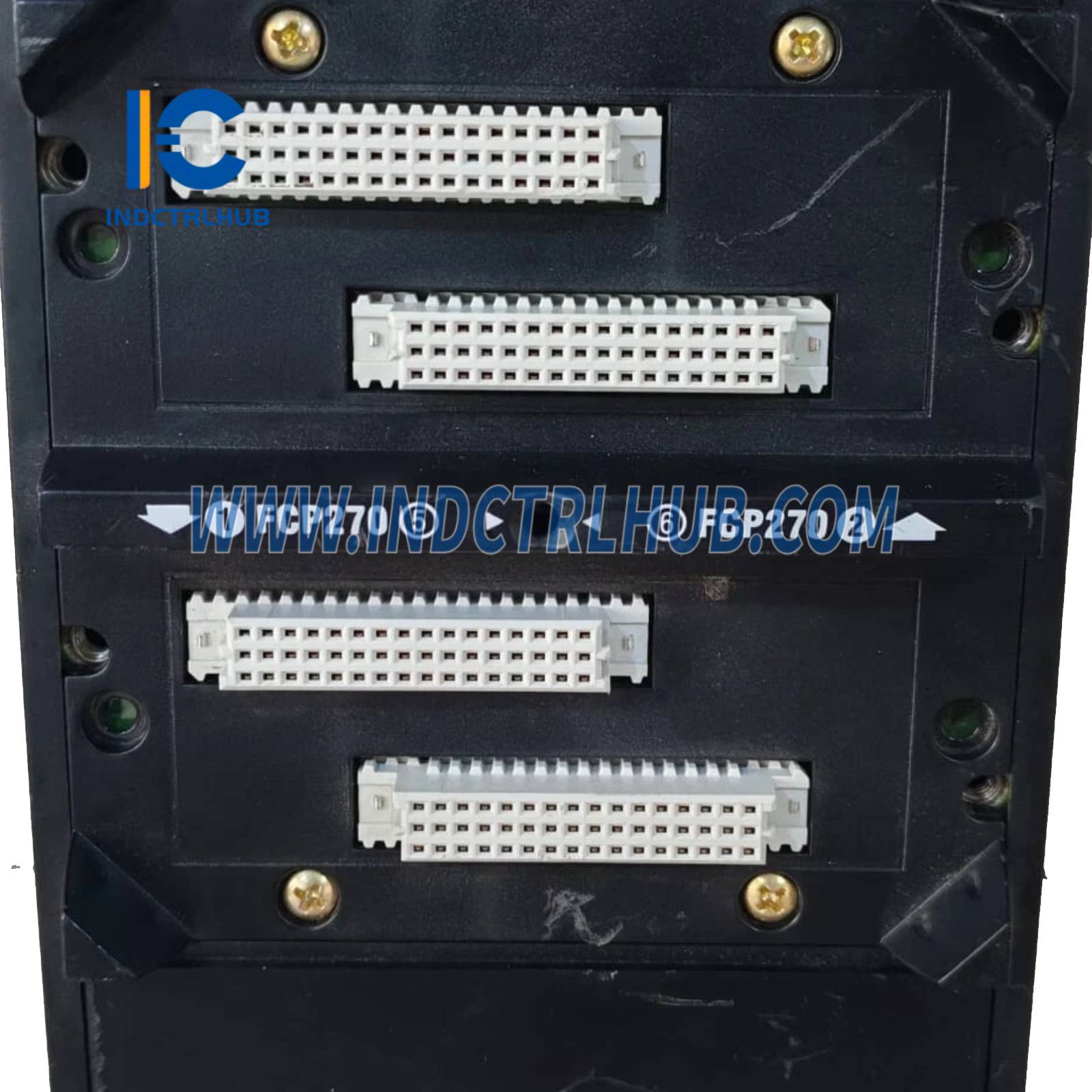

| Modul elhelyezése | - FCP270 csak kulcsos pozíciókban - Nem redundáns: 1 FCP270 az 1-es vagy 2-es pozícióban - Redundáns: FCP270 pár mindkét pozícióban |
| Eltávolítás/Csere | Az FCP270 modulok eltávolíthatók/cserélhetők anélkül, hogy le kellene választani a terepi eszköz lezárását, a tápellátást vagy a kommunikációs kábelezést |
| Elosztó/Lezáró támogatás | Kompatibilis ezzel: - P0916RB (Fieldbus alaplemez lezáró) - P0926KW (Fieldbus lezáró/elosztó az A/B jelekhez) - P0926KZ (Időzítő Fieldbus lezáró az FCM100Et/FCP270-hez) - P0926LC (Kiterjesztett Fieldbus elosztó/lezáró a 100-as sorozatú FBM-ekhez) |
| Letterbug konfiguráció | Az FCP270 szoftveres letterbugot használ (az I/A Series Letterbug Configurator segítségével konfigurálva), nem DIP kapcsolót |
| Háttérpanel | Passzív hátlap a rendszer megbízhatóságának növeléséhez |
| Rendszer bővítés | Támogatja a frissítéseket meglévő alaplemez csoportokhoz való hozzáadással szolgáltatásmegszakítás nélkül (redundáns A/B buszokat igényel) |
📦 Megrendelési információk
| Mező | Részletek |
|---|---|
| Cikkszám | P0926HW (2 pozíciós függőleges moduláris alaplemez FCP270-hez) |
| Kapcsolódó alkatrészek | - FCP270 modul - Elosztók/Lezárók: P0916RB, P0926KW, P0926KZ, P0926LC - Tápegységek: FPS480-24, FPS400-24, FPS240-24, FPS120-24 |
| Kapcsolódó PSS Dokumentumok | - PSS 31H-2S200: Kommunikációs topológiák - PSS 31H-2COV: Kommunikációs topológiák - PSS 21H-1B9: FCP270 műszaki adatok - PSS 31H-2Y12: Intrinzikusan biztonságos lezáró egység |
