Product Description

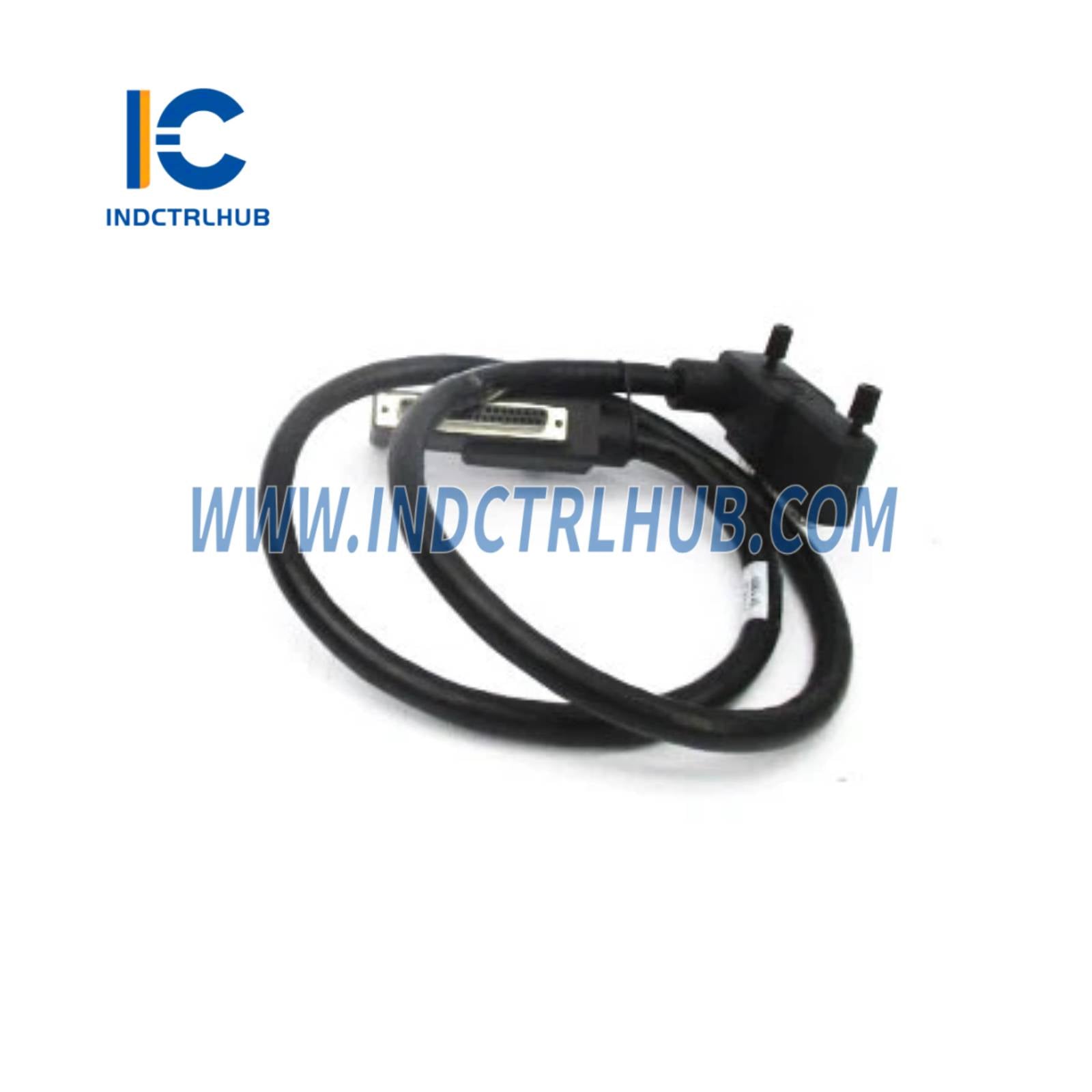

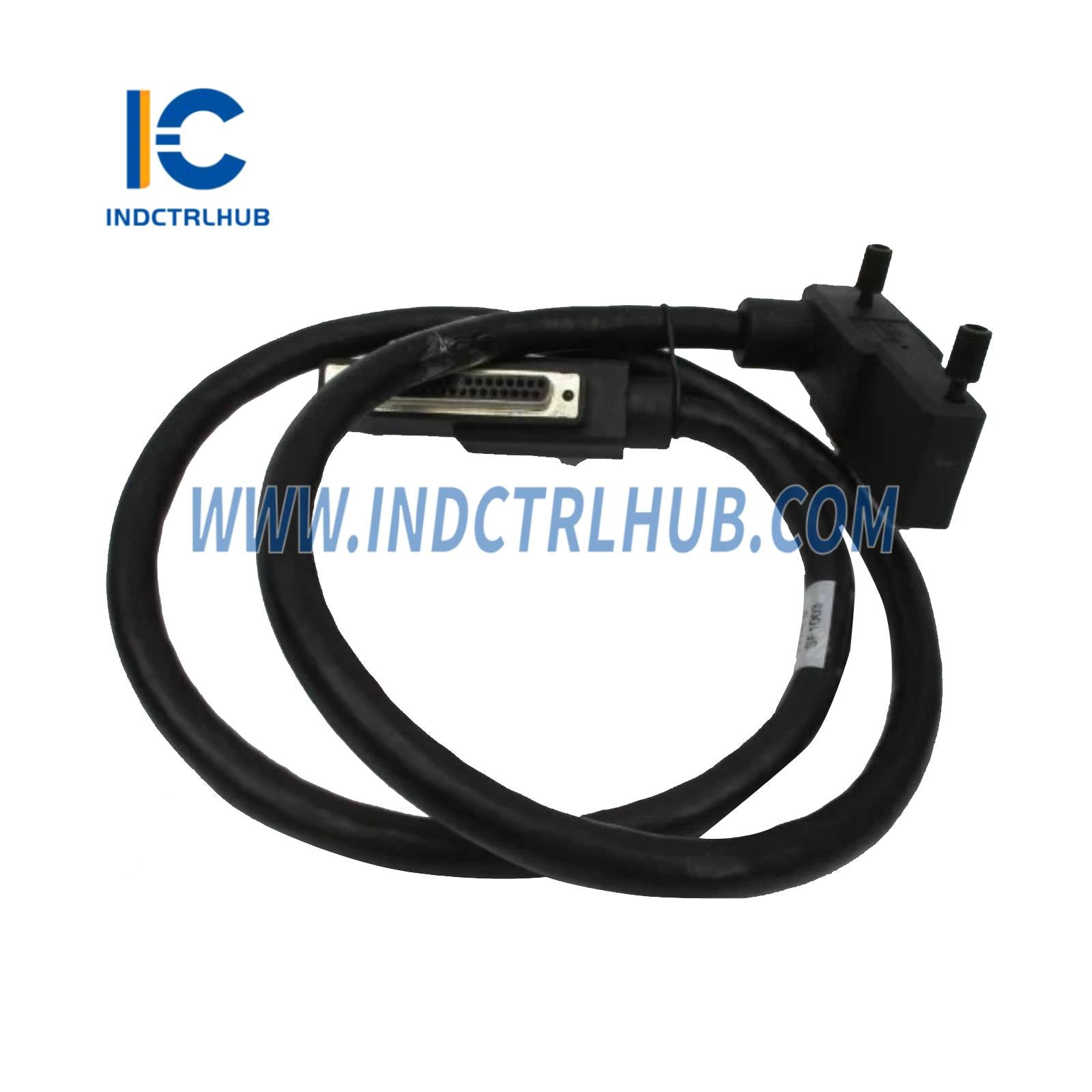

P0926GJ termékparaméterei (5-ös típusú Hypalon/XLPE lezáró kábel)
📘 Termék áttekintés
| Mező | Részletek |
|---|---|
| Gyártó | Foxboro (a Schneider Electric-től) |
| Cikkszám | P0926GJ |
| Terméktípus | 5-ös típusú lezáró kábel (Hypalon/XLPE) |
| Funkció | Csatlakoztatja az FBM224 Modbus kommunikációs interfész modult a hozzá tartozó lezáró egységhez (TA) RS-232, RS-422 vagy RS-485 kommunikációhoz |
| Rendszer kompatibilitás | Az FBM224 modulhoz (P0926GG) és a lezáró egységekhez (P0926GH - préscsavar, P0926PA - gyűrűs saru) használatos Foxboro Evo és I/A Series rendszerekben |
| Kapcsolódó PSS dokumentum | PSS 21H-2Z24 |
⚙️ Műszaki specifikációk
| Jellemző | Műszaki adatok |
|---|---|
| Cél | Megbízható kapcsolatot biztosít az FBM224 modul (moduláris alaplemezre szerelve) és annak TA-ja között Modbus kommunikációhoz (RS-232, RS-422 vagy RS-485) |
| Kábel típus | 5-ös típus (kifejezetten FBM224-hez, soros kommunikációs szabványokat támogatva) |

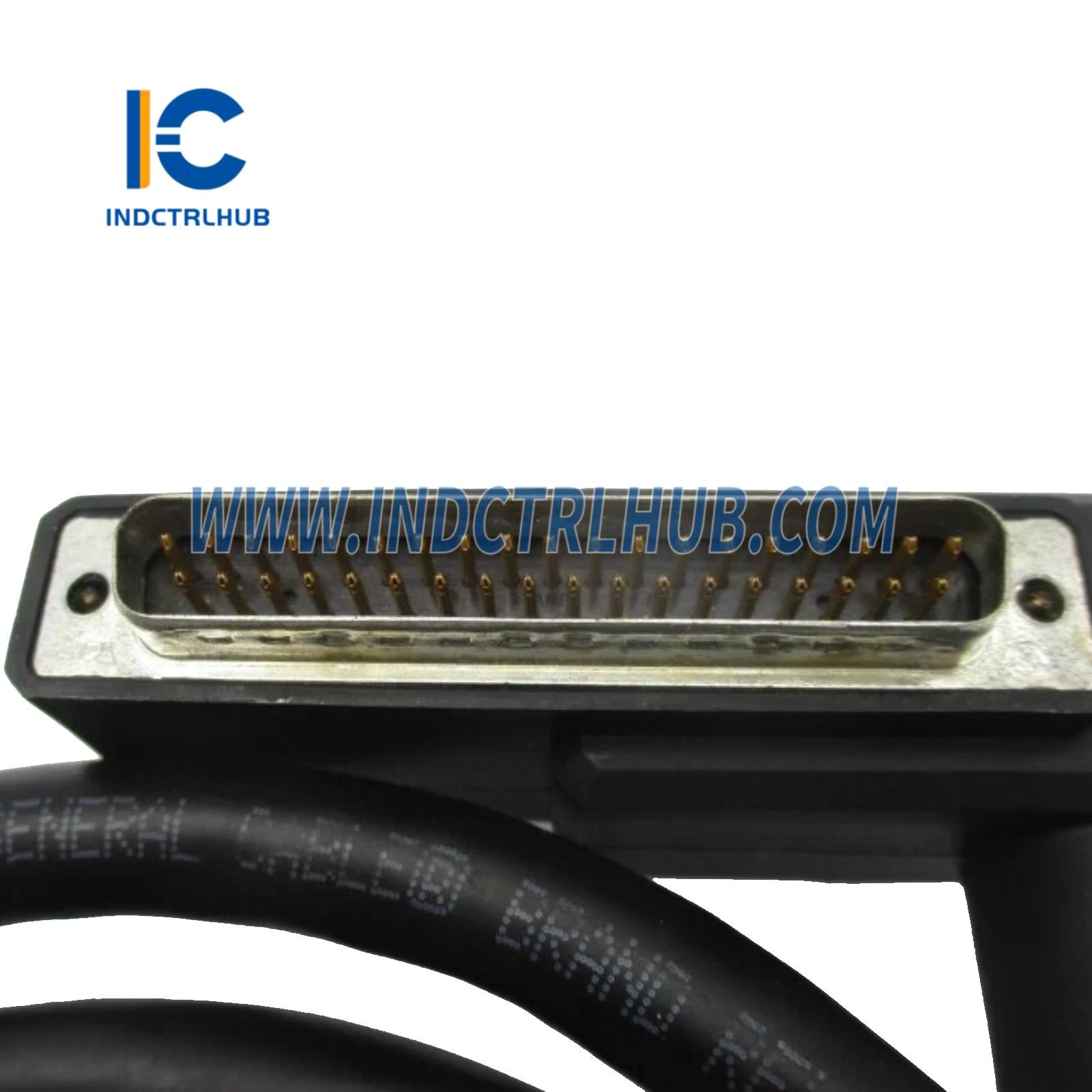

| Csatlakozó típusa | 37-tűs férfi D-subminiature mind a TA, mind az alaplemez végén |
| Kommunikációs támogatás | Támogatja: - RS-232 (DB-25 csatlakozókon keresztül a TA-n) - RS-422 (4-vezetékes) - RS-485 (csavart érpár árnyékolt réz kábel, egyvezetékes pár) |
| Szükséges mennyiség | 1 darab FBM224 modulonként a TA-hoz való csatlakozáshoz |
| Elérhetőségi megjegyzés | A Hypalon/XLPE kábelek már nem vásárolhatók; új telepítésekhez fontolja meg az LSZH alternatívákat (pl. P0928AW) |
📏 Fizikai specifikációk
| Jellemző | Műszaki adatok |
|---|---|
| Kábel hossza | 1,0 m (3,2 láb) |
| Kábel anyaga | Hypalon külső burkolat, XLPE (keresztkötött polietilén) elsődleges vezetőszigetelés |
| Hőmérséklet-tartomány | -40-től +90°C-ig (-40-től +194°F-ig) |
| Súly | Nincs kifejezetten megadva (feltételezhetően könnyű, valószínűleg <0,5 kg 1,0 m hossz esetén hasonló kábelek alapján) |
| Kompatibilitás | Csatlakoztatja az FBM224 modult (P0926GG) a moduláris alaplapon a TA-hoz (P0926GH vagy P0926PA) |
✅ Szabályozási megfelelőség
| Tanúsítvány típusa | Részletek |
|---|---|
| Környezeti megfelelőség | Az FBM224 alrendszer megfelelőségét örökli: - UL/UL-C listázott Class I, Groups A-D, Division 2, T4 veszélyes helyszínekre - CENELEC (DEMKO) tanúsítvánnyal rendelkezik EEx nA IIC T4 a 2. zónára az ATEX irányelv 94/9/EC szerint - Megfelel az EMC irányelv 89/336/EEC előírásainak (EN 50081-2, EN 50082-2, EN 61326 A melléklet, CISPR 11 A osztály) - Megfelel az IEC 61000-4 szabványoknak ESD, sugárzott mező, túlfeszültség és egyéb immunitások tekintetében |
| Használati feltételek | A Modbus kommunikációs interfész modul (FBM224) felhasználói kézikönyve (B0400FK) és a Standard és Compact 200 sorozatú alrendszer felhasználói kézikönyve (B0400FA) szerint kell telepíteni |
🔧 További jellemzők
| Jellemző | Részletek |
|---|---|
| Rendszerintegráció | Lehetővé teszi az FBM224 csatlakoztatását a TA-hoz, akár 4 port támogatásával (RS-232, RS-422 vagy RS-485 konfigurálható) kommunikációhoz akár 64 Modbus alárendelt eszközzel |
| Környezeti kontextus | Alkalmas zord környezetekhez (G3 osztály az ISA S71.04 szerint), ha az FBM224-gyel és TA-val megfelelő burkolatokban használják |
| Alternatív kábelek | LSZH megfelelő: P0928AW (1,0 m, ugyanaz a 5-ös típus, hőmérséklet-tartomány -40-től +105°C-ig) |
📦 Megrendelési információk
| Mező | Részletek |
|---|---|
| Cikkszám | P0926GJ (Hypalon/XLPE, már nem elérhető) |
| Mennyiség | Modulonként 1 darab szükséges az FBM224-hez |
| Kapcsolódó alkatrészek | Használható FBM224 modullal (P0926GG), lezáró egységekkel (P0926GH, P0926PA) és moduláris alaplapokkal (a PSS 21H-2W6 B4 szerint) |
| Alternatív alkatrész | P0928AW (5-ös típusú LSZH, 1,0 m) új telepítésekhez |
