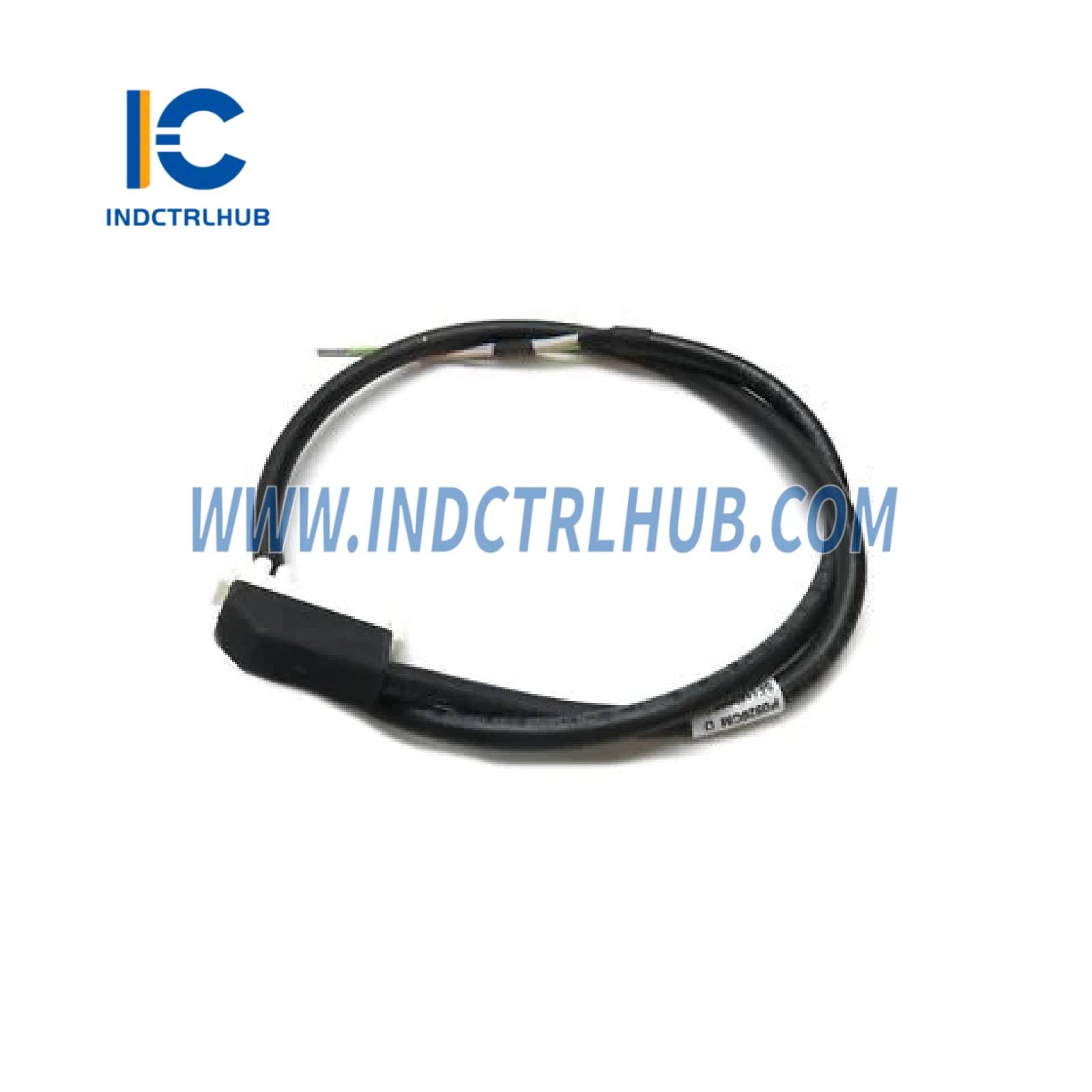

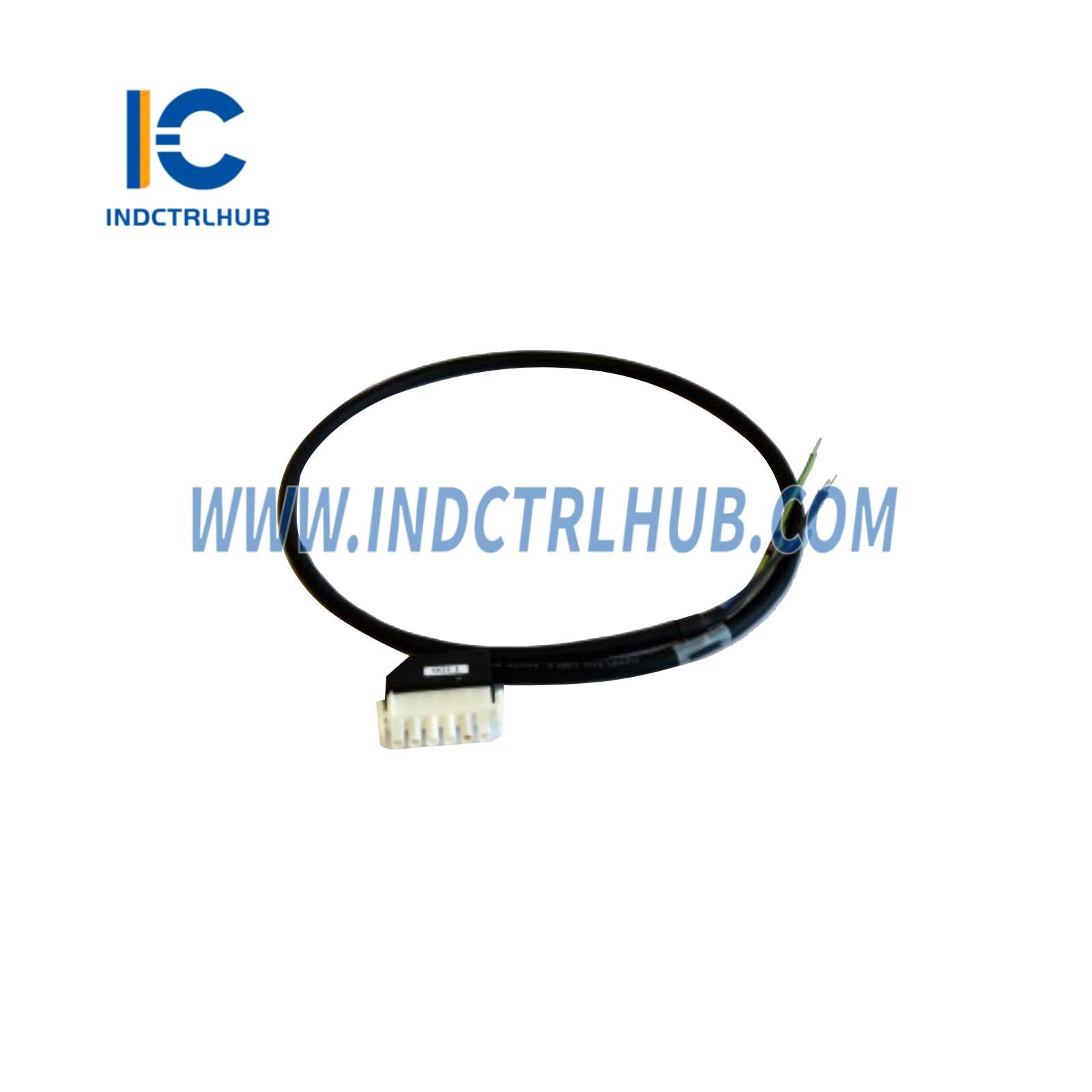

Termékparaméterek a P0926CM-hez (AC bemeneti sorkapocs kábel)
📘 Termék áttekintés
| Mező | Részletek |
|---|---|
| Gyártó | Foxboro (a Schneider Electric-től) |
| Cikkszám | P0926CM (a RH926CM váltotta fel) |
| Terméktípus | AC bemeneti sorkapocs kábel |
| Funkció | Csatlakoztatja az ügyfél által biztosított AC bemeneti áramot (egy AC/DC bemeneti sorkapocsblokk, P0926DZ segítségével) az FPS400-24 tápegységhez (P0922YU) |
| Rendszer kompatibilitás | Használható FPS400-24 tápegységgel (P0922YU: 120/240 V AC vagy 125 V DC bemenet) a Foxboro Evo Standard 200 sorozatú alrendszerben |
| Kapcsolódó PSS dokumentum | PSS 31H-2FPS400 |
⚙️ Műszaki specifikációk
| Jellemző | Műszaki adatok |
|---|---|
| Cél | Lehetővé teszi az AC bemeneti táp (85-től 265 V AC, 47-től 63 Hz, vagy 108-tól 145 V DC) biztonságos és egyszerű csatlakoztatását a bemeneti sorkapocstól az FPS400-24 tápegységhez (P0922YU) |
| Csatlakozó típusa | Nincs kifejezetten megadva (feltételezhetően kompatibilis a P0926DZ sorkapoccsal és a P0922YU tápegység bemeneti portjával, valószínűleg tű és aljzat vagy hasonló) |
| Teljesítmény kompatibilitás | Támogatja a P0922YU bemeneti értékeit: - 85-től 265 V AC, 47-től 63 Hz-ig (5,6 A 85 V AC-nél, 2,5 A 230 V AC RMS maximumnál) - 108-tól 145 V DC-ig (4,5 A 125 V DC névleges feszültségnél) |
| Szükséges mennyiség | 1 darab minden FPS400-24 tápegységhez (P0922YU) |
| Vezetékezés egyszerűsítése | Az egyszerűbb telepítés és a személyes biztonság javítása érdekében dedikált sorkapocshoz (P0926DZ) csatlakozik |
📏 Fizikai specifikációk
| Jellemző | Műszaki adatok |
|---|---|
| Kábel hossza | 0,8 m (33 hüvelyk) |
| Vezeték keresztmetszet | Nincs kifejezetten megadva (feltételezhetően alkalmas 5,6 A AC vagy 4,5 A DC áramhoz, valószínűleg 16 AWG vagy hasonló a P0923NG-hez hasonló kábelek alapján) |
| Kábel anyaga | Nincs kifejezetten megadva (feltételezhetően a Foxboro Evo alrendszer szabványa, valószínűleg poliuretán vagy hasonló a kapcsolódó kábelek alapján) |
| Árnyékolás | Nincs kifejezetten megadva (feltételezhetően árnyékolatlan, hacsak az AC bemenethez másként nem szükséges, ellentétben az alaplemez kábelekkel, amelyek árnyékoltak) |
| Kompatibilitás | Csatlakoztatja a P0926DZ bemeneti AC/DC sorkapcsot a P0922YU tápegységhez |
✅ Szabályozási megfelelőség
| Tanúsítvány típusa | Részletek |
|---|---|
| Környezeti megfelelőség | A megfelelőséget az FPS400-24 tápegységtől örökli: - UL/UL-C listázott Class I, Zone 2, AEx nC IIC, Class I, Division 2, Groups A-D, T3 - TUV tanúsított Ex nA IIC T3 a 2. zónára az ATEX irányelv 94/9/EK és az alacsony feszültségű irányelv 2006/95/EK szerint - Megfelel az EMC irányelv 2004/108/EK (EN61326-1:2013 A osztály) és a RoHS irányelv 2011/65/EU előírásainak - ABS típusengedélyezett és Bureau Veritas Marine tanúsított az EC31 környezeti kategóriára |
| Használati feltételek | A Standard és Compact 200 sorozatú alrendszer felhasználói kézikönyv (B0400FA) szerint kell telepíteni |
🔧 További jellemzők
| Jellemző | Részletek |
|---|---|
| Helyettesített alkatrész | A P0926CM-et a RH926CM váltotta fel |
| Rendszerintegráció | A P0926DZ sorkapoccsal együttműködve egyszerűsíti az AC bemeneti tápellátás csatlakoztatását az FPS400-24-hez (P0922YU), növelve a telepítés biztonságát és hatékonyságát |
| Környezeti kontextus | Alkalmas zord környezetben való használatra (G3 osztály, korrozív légkörök) az FPS400-24 alrendszer részeként |
📦 Megrendelési információk
| Mező | Részletek |
|---|---|
| Cikkszám | P0926CM (a RH926CM váltotta fel) |
| Mennyiség | 1 darab szükséges minden FPS400-24 tápegységhez (P0922YU) |
| Kapcsolódó alkatrészek | FPS400-24 tápegységgel (P0922YU) és bemeneti AC/DC sorkapoccsal (P0926DZ) használatos |
