Termékáttekintés

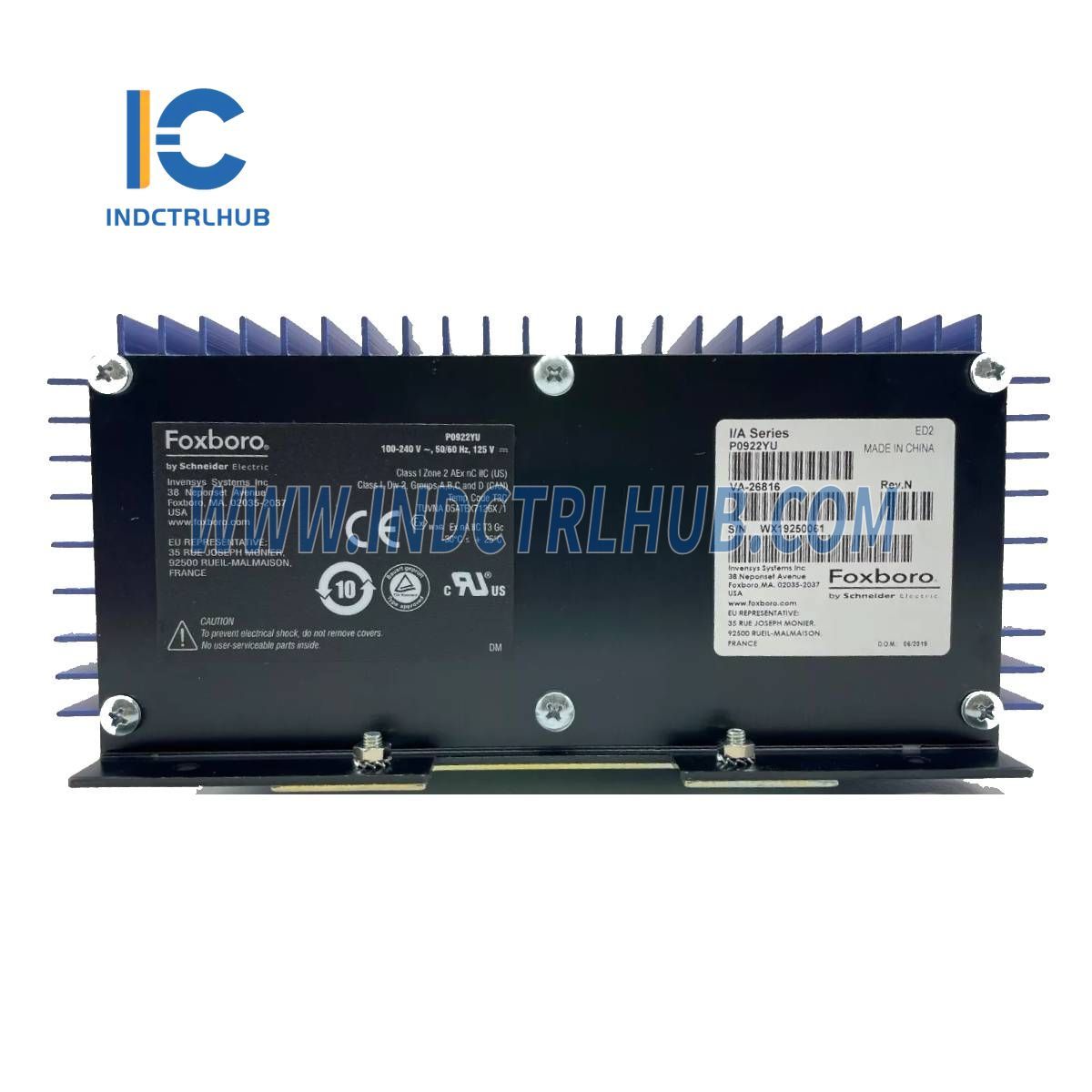

A Foxboro™ DCS Standard 200 Series Power Supply (Model P0922YU) biztosít 24V DC kimenet hoz standard 200-as sorozatú alaplemezek. Ez a következőkre lett tervezve ipari automatizálási és folyamatirányítási alkalmazások, biztosítva megbízható és hatékony energiaellátás.
Műszaki adatok
Bemeneti specifikációk
|
Paraméter |
Műszaki specifikáció |
|---|---|
|
Bemeneti feszültségtartomány |
85-től 265V AC vagy 108-tól 145V DC (125V DC névleges) |
|
Bemeneti frekvenciatartomány |
47 és 63 Hz között |
|
Bemeneti áram |
5,6A 85V AC-nél (RMS max), 2,5A 230V AC-nél (RMS max) |
|
Hatékonyság |
77% minimum 85V AC-nél 85% tipikus 120V AC-nél 92% tipikus 230V AC-nél 90% tipikus 240V AC-nél |
|
Indulóáram |
20A 110V AC-nél (hidegindítási csúcs) 40A 220V AC-nél (hidegindítási csúcs) |
|
Bemeneti tápellátás |
453W tipikus 120V AC, 50/60 Hz mellett Átlagosan 439W 230V AC, 60 Hz-en Átlagosan 441W 230V AC, 50 Hz-en |
Kimeneti specifikációk
|
Paraméter |
Műszaki specifikáció |
|---|---|
|
Kimeneti feszültség |
24,0V DC, ±0,2V DC névleges gyári beállítás |
|
Feszültség vonal szabályozás |
A kimeneti feszültség 2,0%-a |
|
Feszültség terhelés szabályozás |
A kimeneti feszültség 2,0%-a |
|
Hullámzás és zaj (20 MHz sávszélesség) |
100mV csúcs-csúcs, max 10mV RMS |
|
Hőmérsékleti együttható |
0,025% / °C |
|
Indítási idő (lágyindítás) |
Átlagosan 3 s 110V AC bemeneten, max 5 s |
|
Túllövés |
Nincs túllövés bekapcsoláskor/kikapcsoláskor, áramszünetkor vagy rövidzárlat megszüntetésekor |
|
Terhelés átmeneti válasz |
50-100% terhelésváltozás 50 ms-en belül helyreáll Maximális feszültségingadozás <5% |
Védelmi funkciók
|
Paraméter |
Műszaki specifikáció |
|---|---|
|
Túláram védelem |
Áramkorlátozás 110%-ra a maximális terhelésnél 25°C-on |
|
Túlfeszültség védelem |
Gyári beállítás 28,0V DC-n (DIN sínre szerelhető FBM/FCM/FCP alkalmazásokhoz) |
|
Belső biztosíték (Nem felhasználó által hozzáférhető) |
10A lassú kioldású (250V AC/DC) |
|
Szigetelési feszültségek |
500V AC (kimenet a készülékházhoz képest) 1 500V AC (bemenet a készülékházhoz képest) |
|
Szivárgási áram |
<1,6mA 250V AC (47-63 Hz) üzemi feszültségnél |
Környezeti specifikációk
|
Állapot |
Működés |
Tárolás |
|---|---|---|
|
Hőmérséklet |
-30-tól 71°C-ig (-58-tól +160°F-ig) |
-55-től +85°C-ig (-65-től +185°F-ig) |
|
Relatív páratartalom |
5-től 95%-ig (nem kondenzáló) |
5-től 95%-ig (nem kondenzáló) |
|
Magasság |
-300-tól +3 000 m-ig (-1 000-től +10 000 lábig) |
-300-tól +12 000 m-ig (-1 000-től +40 000 lábig) |
|
Rezgés |
0,75g (5-től 500Hz-ig) |
- |
Fizikai specifikációk
|
Paraméter |
Műszaki specifikáció |
|---|---|
|
Szerelés |
Vízszintes vagy függőleges DIN-sín (Használja a DIN sín bilincset P/N X0175TQ függőleges szereléshez) Panelre is szerelhető DIN sín tartóval és bilincs eltávolítása után |
|
Hűtés |
Konvekciós hűtés (Nincs ventilátor) |
|
Súly (Nettó) |
2,67 kg (6.00 lb) |
|
Súly (Szállítási) |
6 kg (11.00 lb) |
|
Jelzők |
Piros LED: Kimeneti alulfeszültség (<22V DC) Zöld LED: Kimenet az üzemi tartományban (>23,5V DC) |
|
Felületkezelés |
Test és elülső fedél: Foxboro DCS rendszer kék (extrudált alumínium) Felső és alsó sapkák: Fekete (öntött alumínium) |
