Termékparaméterek a P0916FH lezáró kábelhez
📘 Termékáttekintés
| Mező | Részletek |
|---|---|
| Gyártó | Foxboro (a Schneider Electric-től) |
| Cikkszám | P0916FH (felváltva az R-1916FH által) |
| Terméktípus | Lezáró kábel (4-es típus, P/PVC) az FBM241/b/c/d lezáró egységekhez |
| Funkció | Összeköti az FBM241/b/c/d modulokat (alaplemez) a lezáró egységgel a diszkrét I/O jelekhez |
| Kapcsolódó modulok | FBM241 (RH914TG), FBM241b (RH914WK), FBM241c (RH914WM), FBM241d (RH914WP) |
| Rendszer kompatibilitás | Foxboro Evo Folyamatautomatizálási Rendszer, 200-as sorozat |
⚙️ Funkcionális specifikációk
| Jellemző | Műszaki adatok |
|---|---|
| Kábel típusa | 4-es típus, P/PVC (poliuretán külső köpeny, félig merev PVC elsődleges vezetőszigetelés) |
| Kábel hossza | 1,0 m (3,2 láb) |

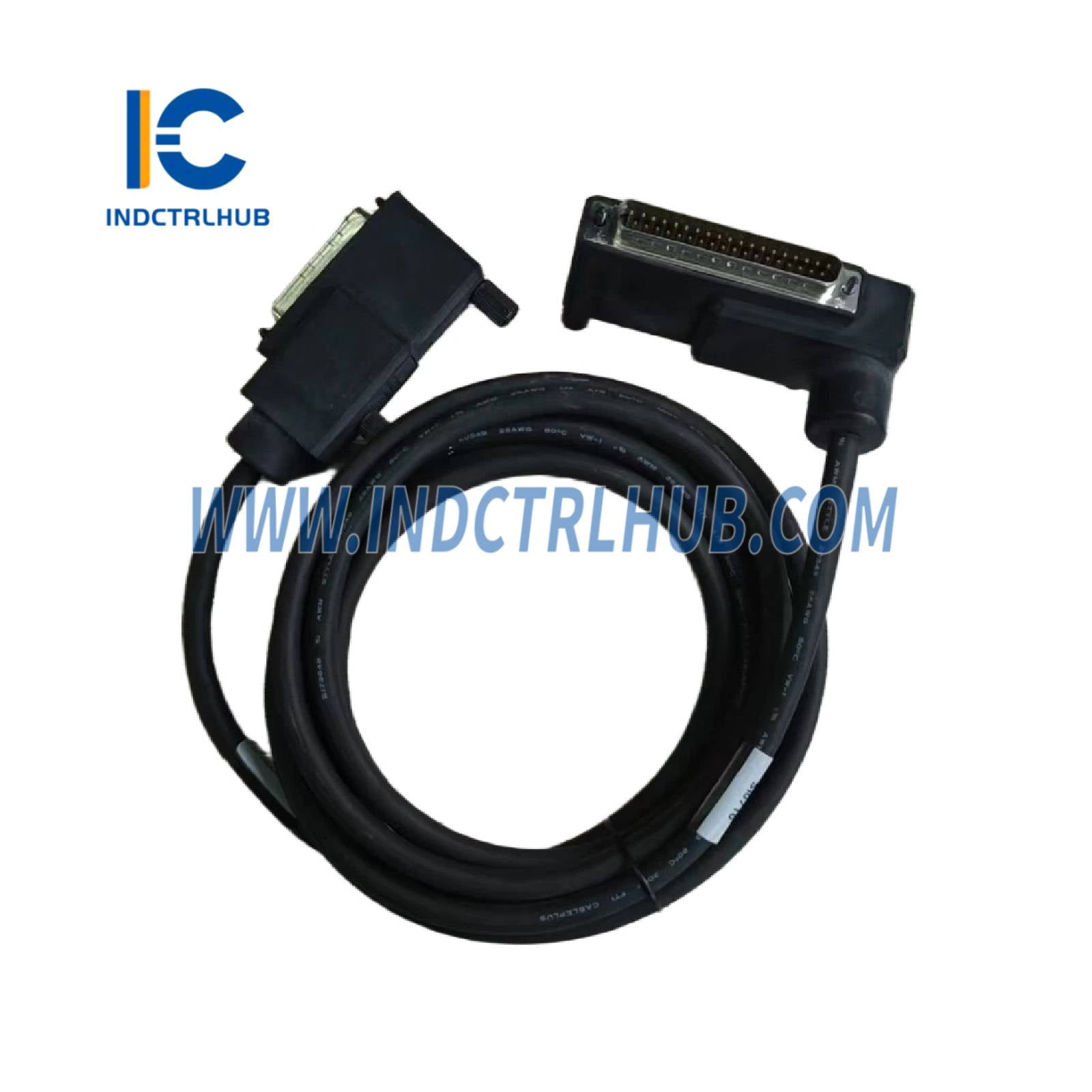

| Csatlakozó (TA) | 37 tűs férfi D-subminiature |
| Csatlakozó (alaplemez) | 37 tűs férfi D-subminiature |
| Alkalmazás | Átvezető kapcsolatot biztosít az FBM241/b/c/d és a TA között nyolc diszkrét bemeneti és nyolc diszkrét kimeneti jelhez |
| Kompatibilitás | Támogatja a DIN sínre szerelhető TA-kat (pl. RH916UY, RH916AQ, RH916AR, RH916AE, RH916QV, RH916YH, RH916QG, RH916QX, RH916QZ, RH916QJ, RH916QL, RH916JV, RH916JW, RH916UD, RH916AW, RH916QQ, RH916YW, RH917MX, RH926DS) |
🔌 Fizikai specifikációk
| Jellemző | Műszaki adatok |
|---|---|
| Anyag | Poliuretán külső burkolat, félig merev PVC elsődleges vezetőszigetelés |
| Hőmérséklet-tartomány | -20-tól +70°C-ig (-4-től +158°F-ig) |
| Kábel hossza | 1,0 m (3,2 láb) |
| Csatlakozó típusa | 37-tűs férfi D-subminiature (mindkét végén) |
| Vezeték méretek (TA csatlakozás) | Sajtolás: 0,2-től 4 mm²-ig (szilárd), 0,2-től 2,5 mm²-ig (szálas), 24-től 12 AWG-ig; Szálas ferrule-okkal: 0,2-től 2,5 mm²-ig; Gyűrűs saru: 0,5-től 4 mm²-ig, 22-től 12 AWG-ig #6 méretű csatlakozókkal |
🌡️ Környezeti specifikációk
| Paraméter | Műszaki adatok |
|---|---|
| Üzemi hőmérséklet | -20-tól +70°C-ig (-4-től +158°F-ig) |
| Tárolási hőmérséklet | -40-től +70°C-ig (-40-től +158°F-ig) |
| Relatív páratartalom | 5-től 95%-ig (nem kondenzáló) |
| Szennyeződés | G3 osztály (szigorú) az ISA S71.04 szerint, EIA 364-65 szerint tesztelve, III. osztály |
| Rezgés | 0,75 m/s² (5-től 500 Hz-ig) |
✅ Szabályozási megfelelőség
| Szabvány | Részletek |
|---|---|
| Elektromágneses kompatibilitás (EMC) | Európai EMC Irányelv 2004/108/EK (2016. április 20. előtt) és 2014/30/EU (2016. április 20-tól); Megfelel az EN61326-1:2013 A osztályú kibocsátási és ipari immunitási szinteknek |
| Termékbiztonság (UL) | UL/UL-C tanúsítvány I. osztály, A-D csoportok, 2. osztály, T4; 2. osztály NEC (NFPA No.70) és CSA C22.1 szerint, ha a megadott Foxboro Evo processzormodulokhoz csatlakozik |
| Termékbiztonság (Európa) | Európai Kisfeszültségű Irányelv 2006/95/EK (2016. április 20. előtt) és 2014/35/EU (2016. április 20-tól); ATEX 94/9/EK (2016. április 20. előtt) és 2014/34/EU (2016. április 20-tól); DEMKO tanúsítvánnyal rendelkező Ex nA IIC T4 2. zónához |
| RoHS megfelelőség | Megfelel az Európai RoHS irányelv 2011/65/EU előírásainak |
| Tengeri tanúsítvány | ABS típusengedélyezett és Bureau Veritas Marine által tanúsított az EC31 környezeti kategóriához |
📦 Megrendelési információk
| Mező | Részletek |
|---|---|
| Minőség | Ipari |
| Cikkszám | P0916FH (felváltva az R-1916FH által) |
| Kapcsolódó modulok | FBM241, FBM241b, FBM241c, FBM241d |
| Kapcsolódó TA-k | RH916UY, RH916AQ, RH916AR, RH916AE, RH916QV, RH916YH, RH916QG, RH916QX, RH916QZ, RH916QJ, RH916QL, RH916JV, RH916JW, RH916UD, RH916AW, RH916QQ, RH916YW, RH917MX, RH926DS |
| Kábel típusa | 4-es típus, P/PVC |
