Product Description

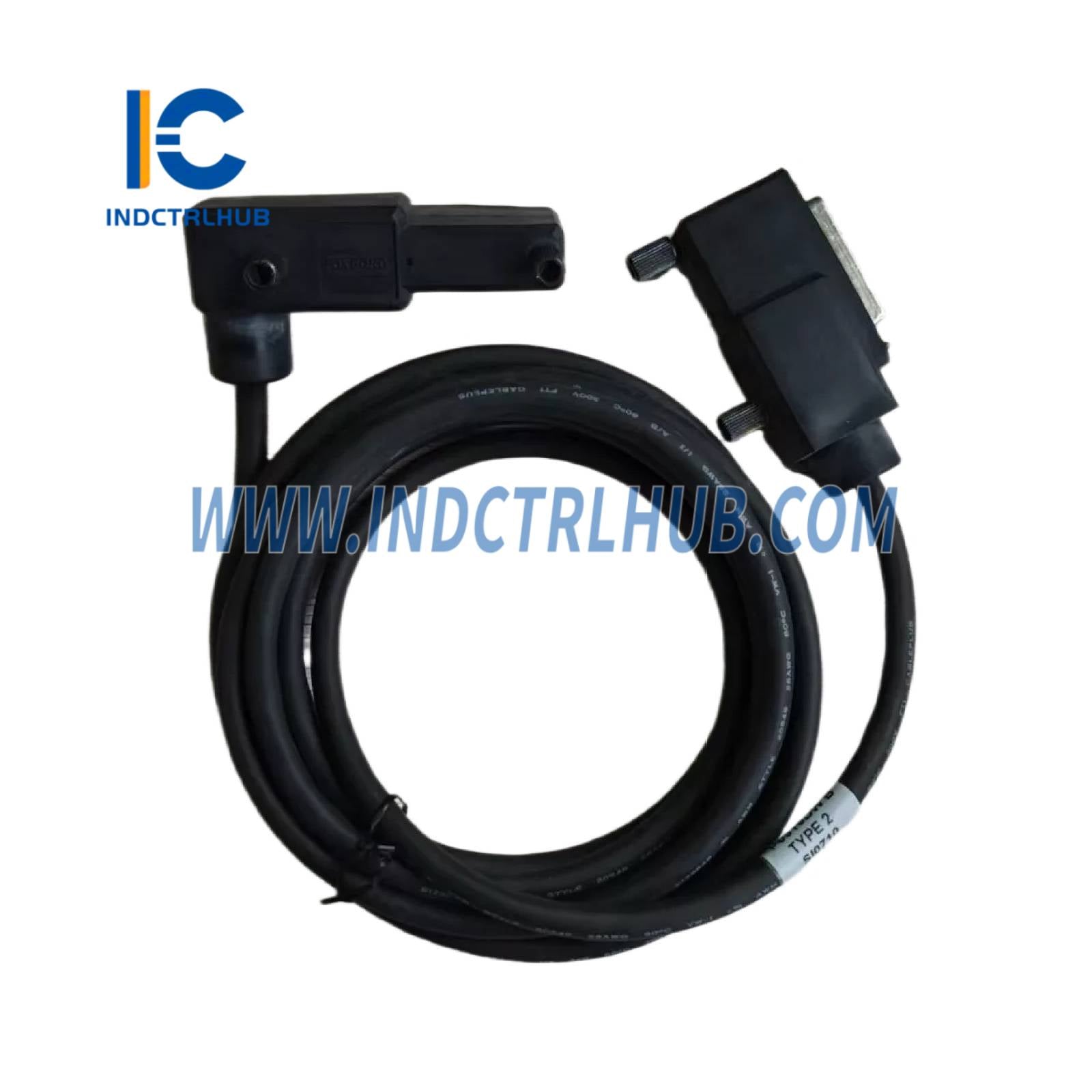

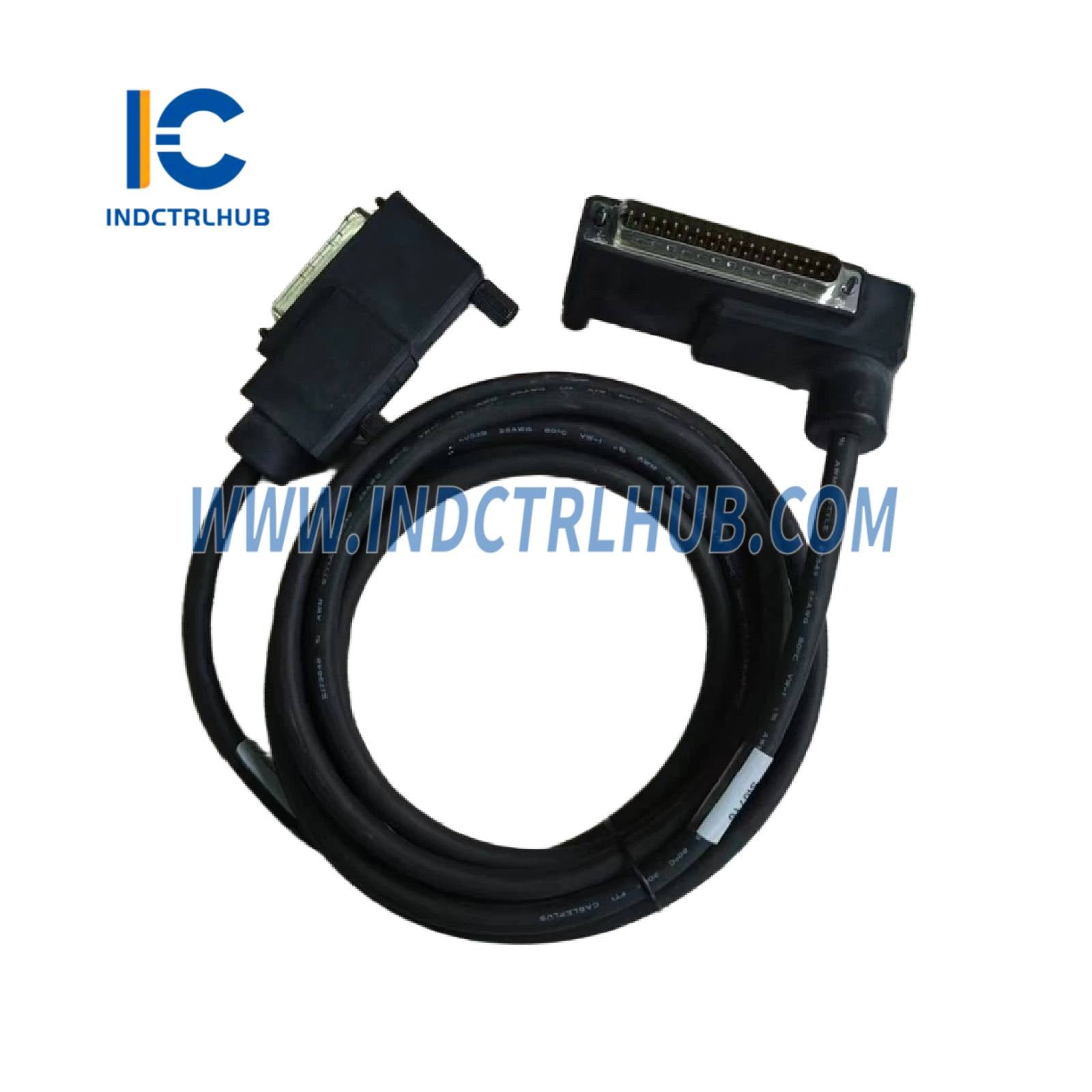

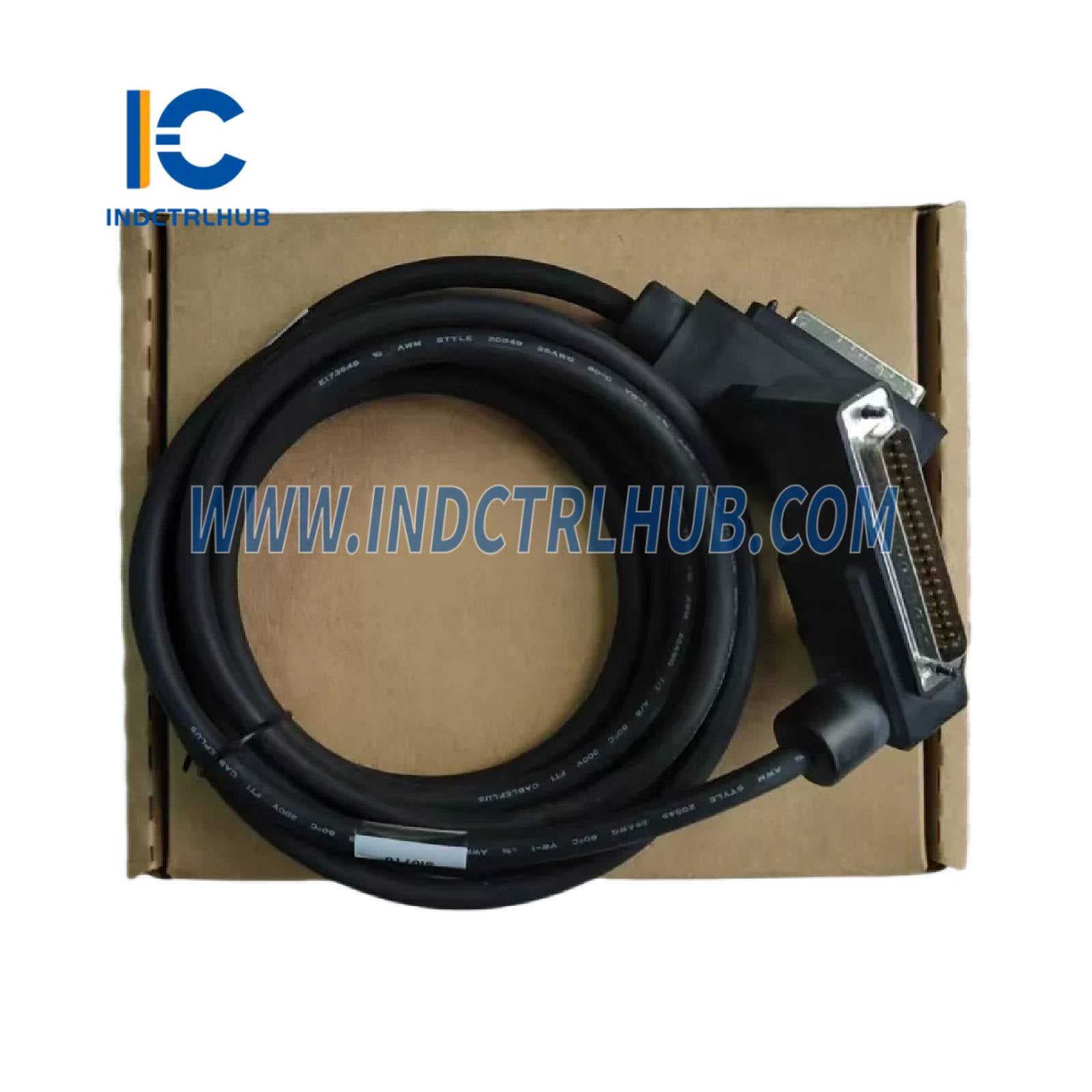

P0916DW Termination kábel termékparaméterei
📘 Termékáttekintés
| Mező | Részletek |
|---|---|
| Gyártó | Foxboro (a Schneider Electric-től) |
| Cikkszám | P0916DW |
| Terméktípus | Termination kábel (2-es típus, P/PVC) az FBM202 Termination Assembly-hez |
| Funkció | Csatlakoztatja az FBM202 modult (alaplemez) a Termination Assembly-hez termopár/mV bemeneti jelekhez |
| Kapcsolódó modul | FBM202 (P0926EQ) |
| Rendszer kompatibilitás | I/A Series Process Automation System, 200-as sorozat |
⚙️ Funkcionális specifikációk
| Jellemző | Műszaki adatok |
|---|---|
| Kábel típusa | 2-es típus, P/PVC (poliuretán külső burkolat, félig merev PVC elsődleges vezetőszigetelés) |
| Kábel hossza | 3,0 m (9,8 láb) |
| Csatlakozó (TA) | 25-tűs férfi D-subminiature |
| Csatlakozó (alaplemez) | 37 tűs férfi D-subminiature |
| Alkalmazás | Átvezető kapcsolatot biztosít az FBM202 és a TA között nyolc termopár/mV bemeneti jel és egy RTD referencia csomópont számára |
| Kompatibilitás | Támogatja a DIN sínre szerelt TA-kat (P0916AC, P0916AD, P0916XH, P0917JL) és az alaplemezre szerelt TA-kat (P0929CN) |
🔌 Fizikai specifikációk
| Jellemző | Műszaki adatok |
|---|---|
| Anyag | Poliuretán külső burkolat, félig merev PVC elsődleges vezetőszigetelés |
| Hőmérséklet-tartomány | -20 és +80°C között (-4 és +176°F között) |
| Kábel hossza | 3,0 m (9,8 láb) |
| Csatlakozó típusok | 25 tűs férfi D-subminiature (TA vég); 37 tűs férfi D-subminiature (alaplemez vég) |
🌡️ Környezeti specifikációk
| Paraméter | Műszaki adatok |
|---|---|
| Üzemi hőmérséklet | -20 és +80°C között (-4 és +176°F között) |
| Tárolási hőmérséklet | -40-től +70°C-ig (-40-től +158°F-ig) |
| Relatív páratartalom | 5-től 95%-ig (nem kondenzáló) |
| Szennyeződés | G3 osztály (szigorú) az ISA S71.04 szerint, EIA 364-65 szerint tesztelve, III. osztály |
| Rezgés | 0,75 m/s² (5-től 500 Hz-ig) |
✅ Szabályozási megfelelőség
| Szabvány | Részletek |
|---|---|
| Elektromágneses kompatibilitás (EMC) | Európai EMC Irányelv 89/336/EEC; EN 50081-2, EN 50082-2, EN 61326 Melléklet A (ipari szintek), CISPR 11 A osztály; IEC 61000-4-2 (ESD, 4 kV érintés, 8 kV levegő), IEC 61000-4-3 (sugárzott, 10 V/m), IEC 61000-4-4 (EFT, 2 kV), IEC 61000-4-5 (túlfeszültség, 2 kV táp, 1 kV I/O), IEC 61000-4-6 (vezetett, 10 V rms), IEC 61000-4-8 (mágneses, 30 A/m) |
| Termékbiztonság (UL) | UL/UL-C tanúsítvány I. osztály, A-D csoportok, 2. osztály, T4; 2. osztály NEC (NFPA No.70) és CSA C22.1 szerint, ha a megadott I/A Series processzor modulokhoz csatlakozik |
| Termékbiztonság (Európa) | Európai Kisfeszültségű Irányelv 73/23/EEC; ATEX 94/9/EC; CENELEC (DEMKO) EEx nA IIC T4 a 2. zónához |
| RoHS megfelelőség | Nincs kifejezetten megadva; a 2013-as dokumentum kontextusa alapján feltételezhető, hogy megfelel az európai szabványoknak |
📦 Megrendelési információk
| Mező | Részletek |
|---|---|
| Minőség | Ipari |
| Cikkszám | P0916DW |
| Kapcsolódó modul | FBM202 (P0926EQ) |
| Kapcsolódó TA | P0916AC (PVC, préselés), P0916AD (PVC, gyűrűs saru), P0916XH (PA, préselés), P0917JL (PA, gyűrűs saru), P0929CN (PC/ABS, alaplemezre szerelt) |
| Kábel típusa | 2-es típus, P/PVC |
