Product Description

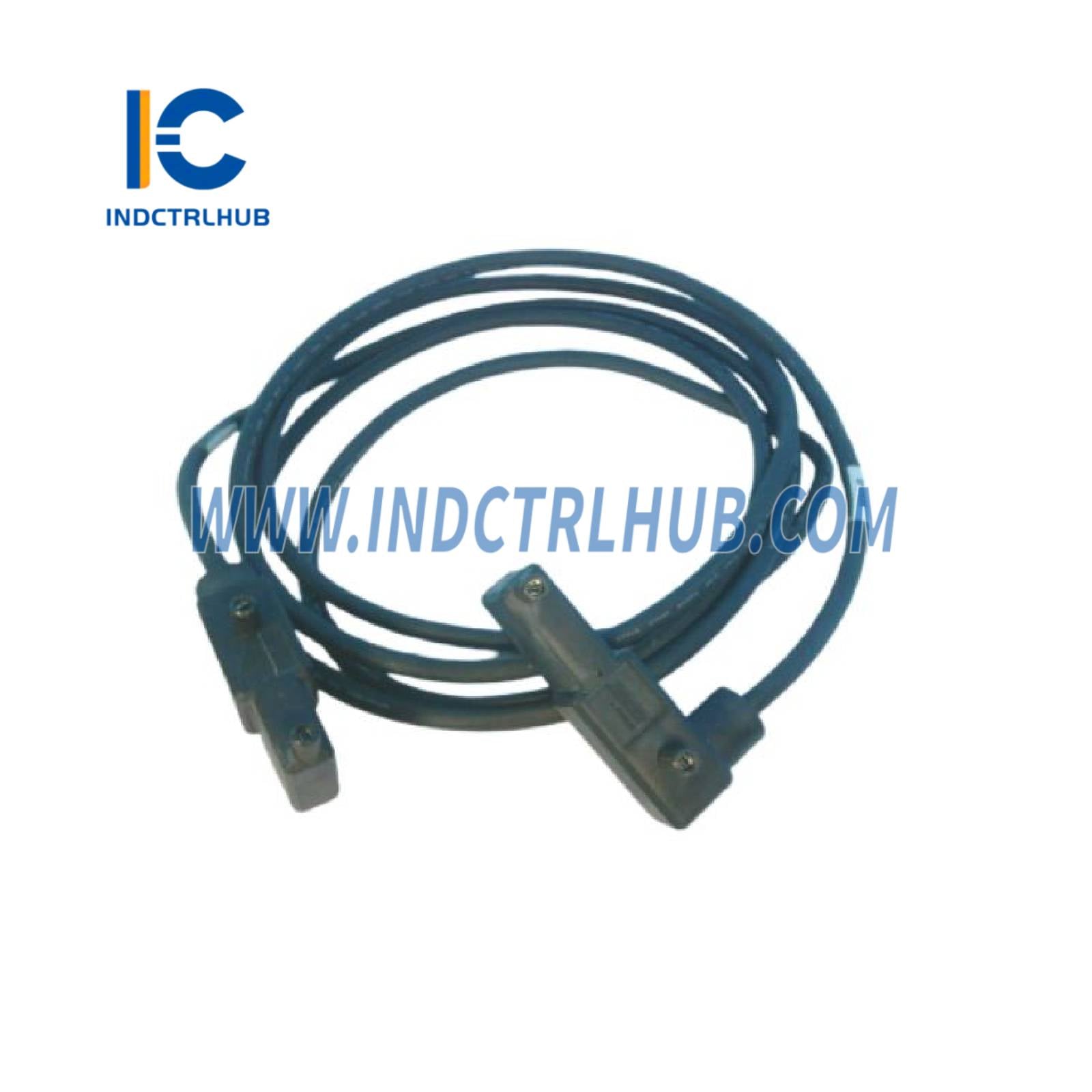

P0916DD lezáró kábel termékparaméterei
📘 Termékáttekintés
| Mező | Részletek |
|---|---|
| Gyártó | Foxboro (a Schneider Electric-től) |
| Cikkszám | P0916DD |
| Terméktípus | Lezáró kábel (1-es típus, P/PVC) az FBM222 lezáró egységhez |
| Funkció | Csatlakoztatja az FBM222 modult (alaplemez) a PROFIBUS-DP kommunikációhoz szükséges lezáró egységhez (P0926TH vagy P0926TJ) |
| Kapcsolódó modul | FBM222 (P0926TL) |
| Rendszer kompatibilitás | Foxboro Evo folyamat-automatizálási rendszer, 200-as sorozat |
⚙️ Funkcionális specifikációk
| Jellemző | Műszaki adatok |
|---|---|
| Kábel típusa | 1-es típus, P/PVC (poliuretán külső köpeny, félig merev PVC elsődleges vezetőszigetelés) (8. oldal, 2. táblázat szerint) |
| Kábel hossza | 5,0 m (16,4 láb) (a 8. oldal, 2. táblázat) |
| Csatlakozó (TA) | 25 tűs férfi D-subminiature (11. oldal szerint) |
| Csatlakozó (Alaplemez) | 37 tűs férfi D-subminiature (11. oldal szerint) |
| Alkalmazás | Átvezető kapcsolatot biztosít az FBM222 és a TA között két PROFIBUS-DP hálózati szegmens számára (7. oldal szerint) |
| Kompatibilitás | Támogatja az egy- vagy redundáns FBM222 konfigurációkat TA-val (P0926TH, P0926TJ vagy régi P0917SY) (a 7. oldalon) |
| Hálózathossz hatása | A kábelhossz (akár 30 m) nem számít bele a PROFIBUS-DP busz szegmens hosszába, ha P0926TH/P0926TJ-vel használják (a 7. oldalon) |
🔌 Fizikai specifikációk
| Jellemző | Műszaki adatok |
|---|---|
| Anyag | Poliuretán külső burkolat, félig merev PVC elsődleges vezetőszigetelés (a 8. oldalon) |
| Hőmérséklet-tartomány | -20-tól +80°C-ig (-4-től +176°F-ig) (a 8. oldalon) |
| Kábel hossza | 5,0 m (16,4 láb) (a 8. oldal, 2. táblázat) |
| Csatlakozó típusok | 25 tűs férfi D-subminiature (TA vég); 37 tűs férfi D-subminiature (alaplemez vég) (a 11. oldalon) |
🌡️ Környezeti specifikációk
| Paraméter | Műszaki adatok |
|---|---|
| Üzemi hőmérséklet | -20-tól +80°C-ig (-4-től +176°F-ig) (a 8. oldalon) |
| Tárolási hőmérséklet | -40-től +70°C-ig (-40-től +158°F-ig) (a TA/modul tárolásától örökölve, a 10. oldalon) |
| Relatív páratartalom | 5-95% (nem kondenzáló) (a TA/modultól örökölve, a 10. oldalon) |
| Szennyeződés | G3 osztály (szigorú) az ISA S71.04 szerint, EIA 364-65 szerint tesztelve, III. osztály (a TA/modultól örökölve, a 10. oldalon) |
| Rezgés | 7,35 m/s² (0,75 g) 5-től 500 Hz-ig (a TA/modultól örökölve, a 10. oldalon) |
✅ Szabályozási megfelelőség
| Szabvány | Részletek |
|---|---|
| Elektromágneses kompatibilitás (EMC) | Európai EMC Irányelv 2004/108/EK; EN 50081-2, EN 50082-2, EN 61326 (ipari szintek), CISPR 11 A osztály; IEC 61000-4-2 (ESD, 4 kV érintés, 8 kV levegő), IEC 61000-4-3 (sugárzott, 10 V/m), IEC 61000-4-4 (EFT, 2 kV), IEC 61000-4-5 (túlfeszültség, 2 kV táp, 1 kV I/O), IEC 61000-4-6 (vezetett, 3 V rms), IEC 61000-4-8 (mágneses, 30 A/m), IEC 61000-4-11 (feszültségesések) (az FBM222-től örökölve, a 9. oldalon) |
| Termékbiztonság (UL) | UL/UL-C tanúsítvány az I. osztály, A-D csoportok, 2. osztály, T4; 2. osztály NEC (NFPA No.70) és CSA C22.1 szerint, ha a megadott Foxboro Evo processzormodulokhoz csatlakoztatva (az FBM222-től örökölve, a 10. oldalon) |
| Termékbiztonság (Európa) | Európai Kisfeszültségű Irányelv 2006/95/EK; ATEX 94/9/EK; ATEX (DEMKO) Ex nA IIC T4 Gc a 2. zónához (az FBM222-től örökölve, a 10. oldalon) |
| RoHS megfelelőség | Nincs kifejezetten megadva; a 2014-es dokumentum alapján feltételezhető, hogy megfelel az európai szabványoknak |
📦 Megrendelési információk
| Mező | Részletek |
|---|---|
| Minőség | Ipari |
| Cikkszám | P0916DD |
| Kapcsolódó modul | FBM222 (P0926TL) |
| Kapcsolódó TA | P0926TH (PVC), P0926TJ (Poliamid) vagy P0917SY (régi FBM223 TA) (a 7. oldalon) |
| Redundáns Adapter | P0922RK (egyhálózatos) vagy P0926XM (két hálózatos) (a 7. oldalon) |
| Kábel típusa | 1-es típus, P/PVC (a 8. oldalon) |
